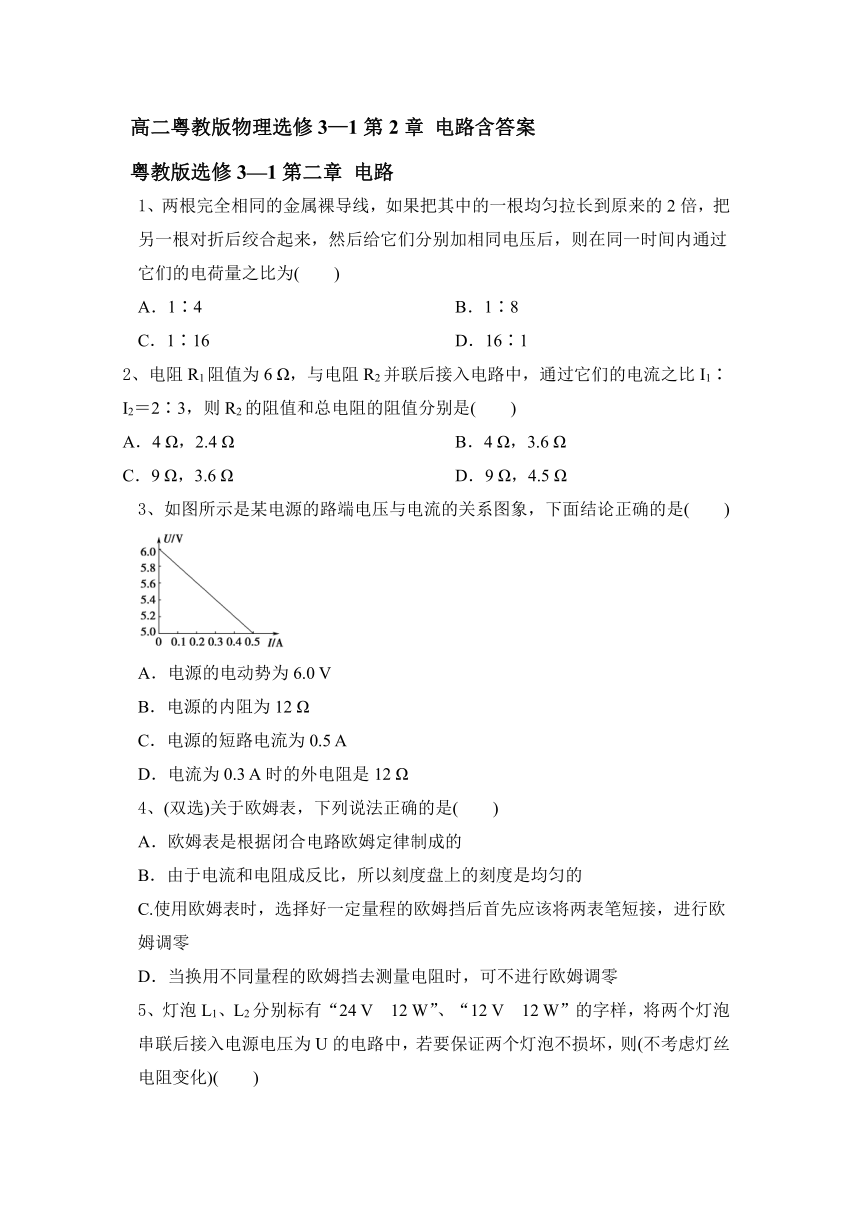

高二粤教版物理选修3—1第2章
电路含答案
粤教版选修3—1第二章
电路
1、两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加相同电压后，则在同一时间内通过它们的电荷量之比为(　　)
A．1∶4
B．1∶8
C．1∶16
D．16∶1
2、电阻R1阻值为6
Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1∶I2＝2∶3，则R2的阻值和总电阻的阻值分别是(　　)
A．4
Ω，2.4
Ω
B．4
Ω，3.6
Ω
C．9
Ω，3.6
Ω
D．9
Ω，4.5
Ω
3、如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是(　　)
A．电源的电动势为6.0
V
B．电源的内阻为12
Ω
C．电源的短路电流为0.5
A
D．电流为0.3
A时的外电阻是12
Ω
4、(双选)关于欧姆表，下列说法正确的是(　　)
A．欧姆表是根据闭合电路欧姆定律制成的
B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的
C.使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零
D．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零
5、灯泡L1、L2分别标有“24
V　12
W”、“12
V　12
W”的字样，将两个灯泡串联后接入电源电压为U的电路中，若要保证两个灯泡不损坏，则(不考虑灯丝电阻变化)(　　)
A．电源电压U的最大值为30
V
B．两灯泡的实际功率之比为P1∶P2＝1∶4
C．灯泡L2两端电压与电源电压U之比为1∶3
D．电源电压U为36
V时，灯泡L1、L2均能正常发光
6、请根据下面所列的真值表，从选项中选出与之相对应的一个门电路(　　)
输入
输出
A
B
Q
0
0
1
0
1
1
1
0
1
1
1
0
7、如图所示的电路中，R0为定值电阻，R为滑动变阻器．移动滑片P，电路的总电阻会发生变化，下列叙述正确的是(　　)
A．P向左滑动时总电阻将减小
B．P向右滑动时总电阻将减小
C．P滑到最左端时总电阻为R0
D．P滑到最右端时总电阻为零
8、如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是(　　)
A．电流表坏了或未接好
B．从点a经过灯L1到点b的电路中有断路
C．灯L2的灯丝断开或灯座未接通
D．电流表和灯L1、L2都坏了
9、一同学用多用电表的欧姆挡测量一个“220
V　40
W”的白炽灯泡的电阻值，测量结果为90
Ω，但用公式P＝计算该灯泡的阻值是1
210
Ω，下列说法正确的是(　　)
A．两个电阻值相差太大是不正常的，一定是实验时读错了
B．两个电阻值不同是正常的，因为欧姆表测电阻的误差大
C．两个电阻值相差太大是不正确的，可能是出厂时把灯泡的功率标错了
D．两个电阻值相差很大是正常的，阻值1
210
Ω是灯泡正常工作(温度很高)时的电阻值，阻值90
Ω是灯泡不发光(室温)时的电阻值
10、(双选)日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干．设电动机线圈的电阻为R1，它与电阻为R2的电热丝相串联，接到直流电源上，电吹风两端电压为U，通过的电流为I，消耗的电功率为P，则以下选项正确的是(　　)
A．IU
>P
B．IU＝P
C．P>I2(R1＋R2)
D．P＝I2(R1＋R2)
11、如图所示，甲、乙、丙表示或门、与门或者非门的输入信号或输出信号，下列说法中正确的是(　　)
A．若甲、丙为输入信号，乙为输出信号，则该电路是或门电路
B．若甲为输入信号，乙为输出信号，则该电路是非门电路
C．若乙、丙为输入信号，甲为输出信号，则该电路是与门电路
D．若甲、乙为输入信号，丙为输出信号，则该电路是与门电路
12、在如图所示的电路中，R1＝2
Ω，R2＝R3＝4
Ω，当开关K接a时，R2两端的电压为4
V，当开关K接b时，电压表示数为4.5
V，试求：
(1)开关K接a时，通过电源的电流；
(2)电源的电动势和内电阻；
(3)开关K接c时，通过R2的电流．
13、在铁路与公路的交叉路口，安装有自动控制的信号灯．当火车来的时候信号灯亮，火车过去时信号灯灭．如图是这种信号灯的控制电路图．S1、S2为两个光控开关，光照到时接通，没照到时断开．只有两个开关都接通时，信号灯才是灭的．请画出符合要求的门电路符号．
高二粤教版物理选修3—1第2章
电路含答案
粤教版选修3—1第二章
电路

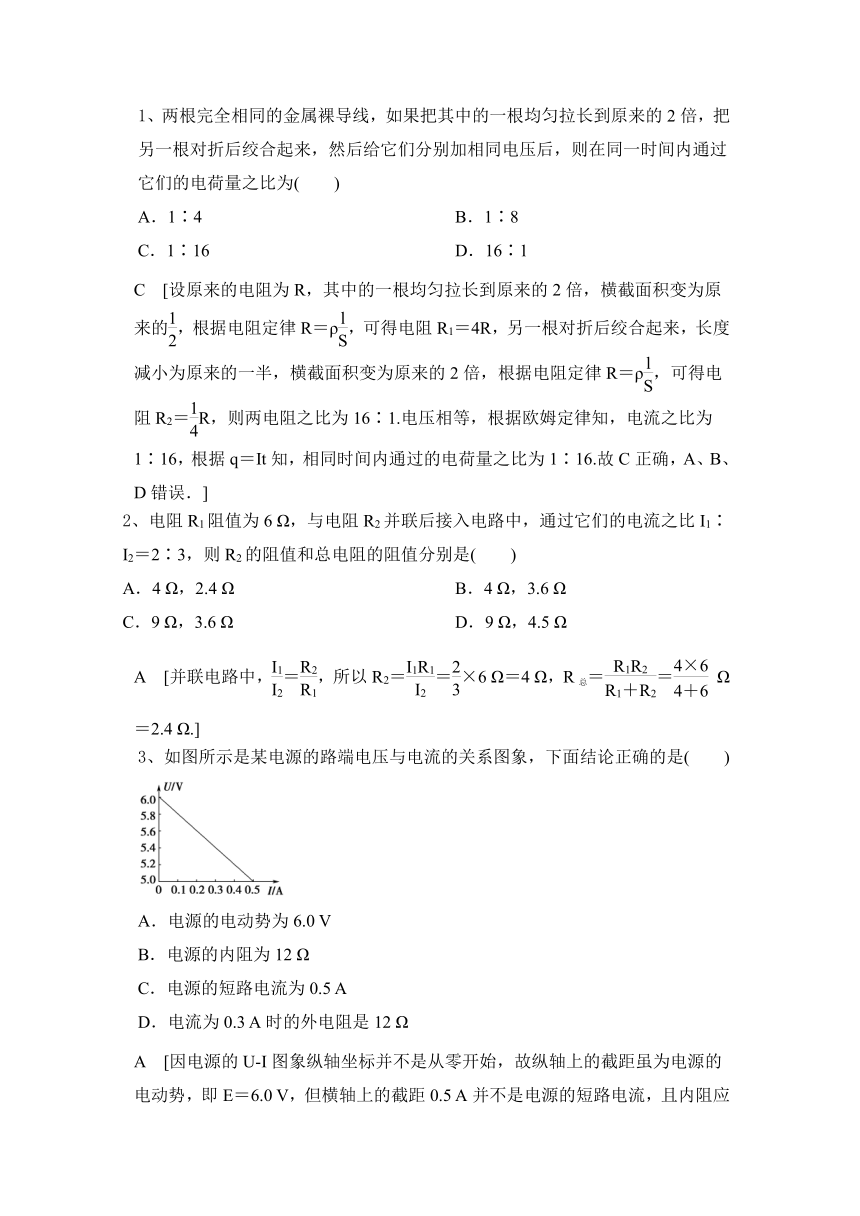

1、两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加相同电压后，则在同一时间内通过它们的电荷量之比为(　　)
A．1∶4
B．1∶8
C．1∶16
D．16∶1
C　[设原来的电阻为R，其中的一根均匀拉长到原来的2倍，横截面积变为原来的，根据电阻定律R＝ρ，可得电阻R1＝4R，另一根对折后绞合起来，长度减小为原来的一半，横截面积变为原来的2倍，根据电阻定律R＝ρ，可得电阻R2＝R，则两电阻之比为16∶1.电压相等，根据欧姆定律知，电流之比为1∶16，根据q＝It知，相同时间内通过的电荷量之比为1∶16.故C正确，A、B、D错误．]
2、电阻R1阻值为6
Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1∶I2＝2∶3，则R2的阻值和总电阻的阻值分别是(　　)
A．4
Ω，2.4
Ω
B．4
Ω，3.6
Ω
C．9
Ω，3.6
Ω
D．9
Ω，4.5
Ω
A　[并联电路中，＝，所以R2＝＝×6
Ω＝4
Ω，R总＝＝
Ω＝2.4
Ω.]
3、如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是(　　)
A．电源的电动势为6.0
V
B．电源的内阻为12
Ω
C．电源的短路电流为0.5
A
D．电流为0.3
A时的外电阻是12
Ω
A　[因电源的U?I图象纵轴坐标并不是从零开始，故纵轴上的截距虽为电源的电动势，即E＝6.0
V，但横轴上的截距0.5
A并不是电源的短路电流，且内阻应按斜率的绝对值计算，即r＝＝Ω＝2
Ω.由闭合电路欧姆定律可得电流I＝0.3
A时，外电阻R＝－r＝18
Ω.]
4、(双选)关于欧姆表，下列说法正确的是(　　)
A．欧姆表是根据闭合电路欧姆定律制成的
B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的
C.使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零
D．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零
AC　[欧姆表是根据闭合电路欧姆定律制成的，A正确；因为Ix＝，所以Ix与Rx并不成反比关系，故刻度盘上的刻度不均匀，B错误；使用欧姆表时，每换一次挡位都需重新进行欧姆调零，C正确，D错误．]
5、灯泡L1、L2分别标有“24
V　12
W”、“12
V　12
W”的字样，将两个灯泡串联后接入电源电压为U的电路中，若要保证两个灯泡不损坏，则(不考虑灯丝电阻变化)(　　)
A．电源电压U的最大值为30
V
B．两灯泡的实际功率之比为P1∶P2＝1∶4
C．灯泡L2两端电压与电源电压U之比为1∶3
D．电源电压U为36
V时，灯泡L1、L2均能正常发光
A　[由P＝UI可得，两灯泡的额定电流：I1＝
A＝0.5
A，I2＝
A＝1
A；由I＝可得，两灯泡的电阻：R1＝
Ω＝48
Ω，R2＝
Ω＝12
Ω；因要保证两个灯泡不损坏，所以电路中的最大电流I＝I1＝0.5
A；因串联电路中总电阻等于各分电阻之和，所以电源的最大电压U＝I(R1＋R2)＝0.5
A×(48
Ω＋12
Ω)＝30
V，故A正确；当电源电压U为36
V时，灯泡L1、L2不能正常发光，故D错误；因串联电路各处的电流相等，所以由P＝I2R可知，两灯泡的实际功率之比＝＝＝，故B错误；由U＝IR可知，灯泡L2两端电压与电源电压之比：＝＝＝＝，故C错误．故选A.]

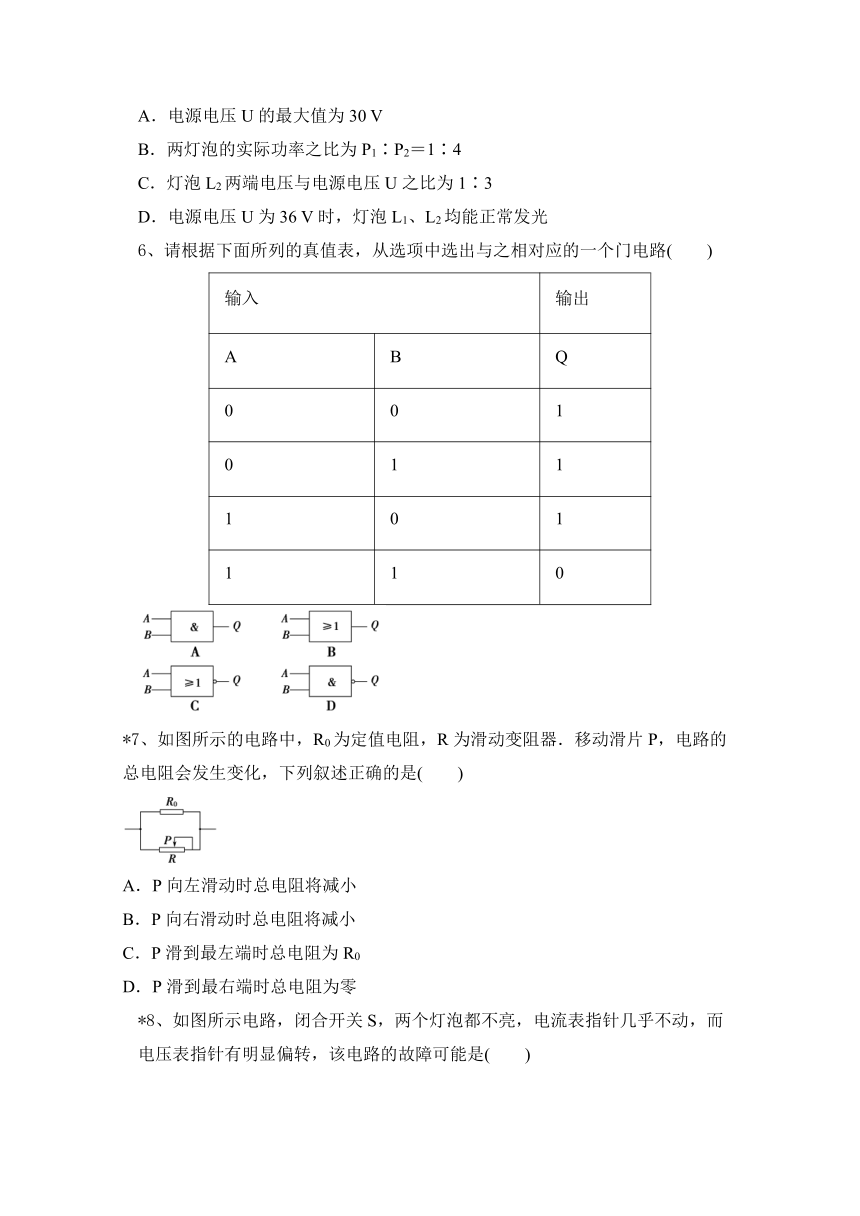

6、请根据下面所列的真值表，从选项中选出与之相对应的一个门电路(　　)
输入
输出
A
B
Q
0
0
1
0
1
1
1
0
1
1
1
0
D　[从真值表可看出不是单一的“与”、“或”关系，更不是单一的“非”关系，一定对应一个复合门电路，从真值表分析可得应为“与非”复合门电路，D选项正确．]
7、如图所示的电路中，R0为定值电阻，R为滑动变阻器．移动滑片P，电路的总电阻会发生变化，下列叙述正确的是(　　)
A．P向左滑动时总电阻将减小
B．P向右滑动时总电阻将减小
C．P滑到最左端时总电阻为R0
D．P滑到最右端时总电阻为零
A　[根据并联电路总电阻特点可知，P向左滑动时，电阻R减小，并联电阻将减小，A正确；P向右滑动时，电阻R增大，总电阻将增加，B错误；P滑到最左端时，电阻R0被短路，故总电阻为零，C错误；P滑到最右端时，总电阻最大，D错误．]
8、如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是(　　)
A．电流表坏了或未接好
B．从点a经过灯L1到点b的电路中有断路
C．灯L2的灯丝断开或灯座未接通
D．电流表和灯L1、L2都坏了
B　[因电压表有示数，则说明电流表与灯泡L2没有断路，可能是从点a经过灯L1到点b的电路中有断路．]
9、一同学用多用电表的欧姆挡测量一个“220
V　40
W”的白炽灯泡的电阻值，测量结果为90
Ω，但用公式P＝计算该灯泡的阻值是1
210
Ω，下列说法正确的是(　　)
A．两个电阻值相差太大是不正常的，一定是实验时读错了
B．两个电阻值不同是正常的，因为欧姆表测电阻的误差大
C．两个电阻值相差太大是不正确的，可能是出厂时把灯泡的功率标错了
D．两个电阻值相差很大是正常的，阻值1
210
Ω是灯泡正常工作(温度很高)时的电阻值，阻值90
Ω是灯泡不发光(室温)时的电阻值
D　[灯泡的电阻为R＝＝＝1
210
Ω，此电阻为正常发光时的电阻，由于灯泡为金属材料，电阻率随温度的升高而增大，当不发光时，温度低，所以电阻要远小于此数值，故D正确，A、B、C错误．]
10、(双选)日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干．设电动机线圈的电阻为R1，它与电阻为R2的电热丝相串联，接到直流电源上，电吹风两端电压为U，通过的电流为I，消耗的电功率为P，则以下选项正确的是(　　)
A．IU
>P
B．IU＝P
C．P>I2(R1＋R2)
D．P＝I2(R1＋R2)
BC　[根据题意可知，通过电吹风的电流为I，它两端的电压为U，所以它消耗的电功率P＝UI，B项正确，A项错误；电吹风内部有两部分电阻，一是电热丝的电阻，二是电动机线圈的电阻，所以热功率为I2(R1＋R2)，因为有一部分电能转化为电动机的机械能，所以P>I2(R1＋R2)，C项正确，D项错误．]
11、如图所示，甲、乙、丙表示或门、与门或者非门的输入信号或输出信号，下列说法中正确的是(　　)
A．若甲、丙为输入信号，乙为输出信号，则该电路是或门电路
B．若甲为输入信号，乙为输出信号，则该电路是非门电路
C．若乙、丙为输入信号，甲为输出信号，则该电路是与门电路
D．若甲、乙为输入信号，丙为输出信号，则该电路是与门电路
B　[若甲、丙为输入信号，乙为输出信号，则对应关系分别为“0、1、1”、“1、1、0”，若乙、丙为输入信号，甲为输出信号，则对应关系是“1、1、0”、“0、1、1”，不属于常见三种门电路之一，A、C错误；若甲为输入信号，乙为输出信号，则对应关系是“0、1”、“1、0”，反映了相反的一种关系，属于非门，B正确；若甲、乙为输入信号，丙为输出信号，则对应关系是“0、1、1”、“1、0、1”，反映了或逻辑关系，D错误．]

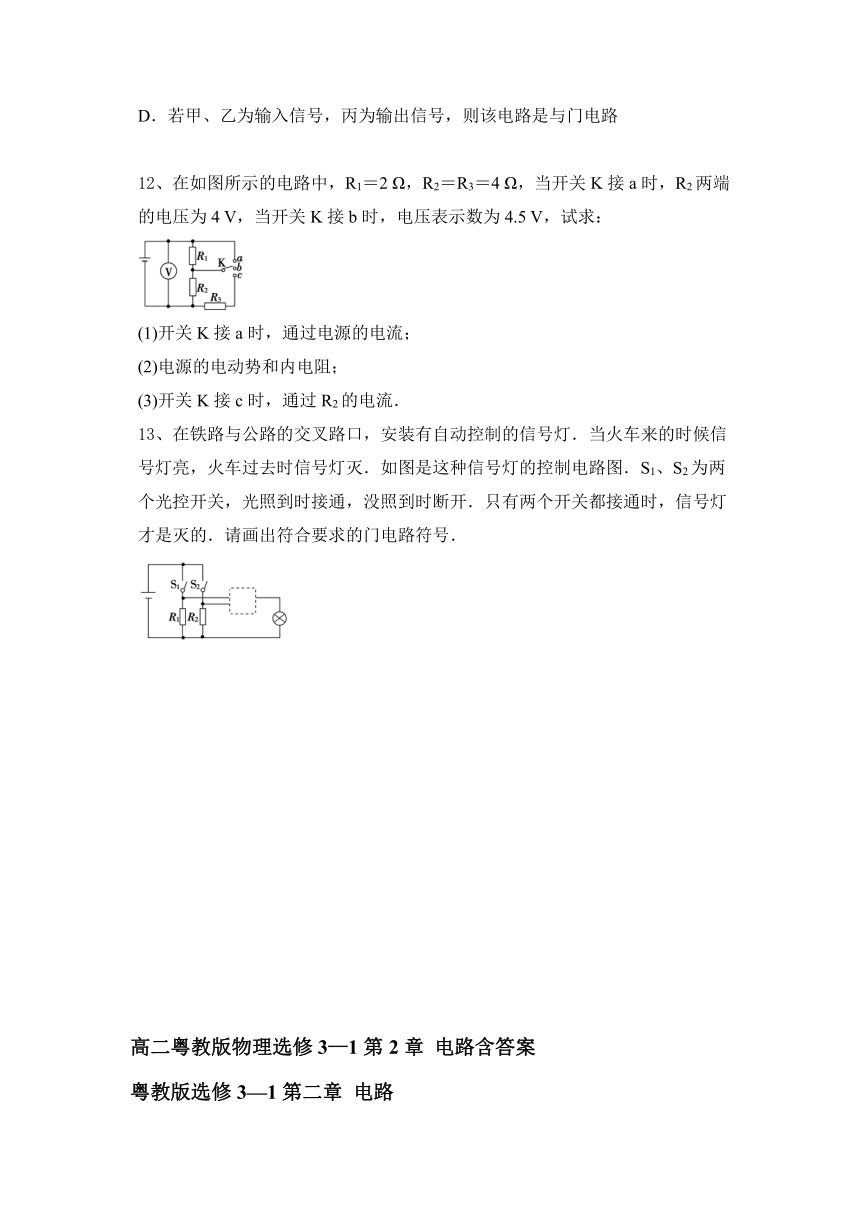

12、在如图所示的电路中，R1＝2
Ω，R2＝R3＝4
Ω，当开关K接a时，R2两端的电压为4
V，当开关K接b时，电压表示数为4.5
V，试求：
(1)开关K接a时，通过电源的电流；
(2)电源的电动势和内电阻；
(3)开关K接c时，通过R2的电流．
[解析]　(1)开关K接a时，只有R2接入电路中，由I＝得，
通过电源的电流为I＝1
A.
(2)当开关K接a时，有：E＝U＋Ir，
代入得E＝4
V＋r
当开关K接b时，R1、R2串联后接入电路中，电压表示数为4.5
V，有E＝U′＋r
联立解得E＝6
V，r＝2
Ω.
(3)当开关K接c时，R2、R3并联再与R1串联后接入电路中，通过R2的电流为
I′＝·＝0.5
A.
[答案]　(1)1
A　(2)6
V　2
Ω　(3)0.5
A
13、在铁路与公路的交叉路口，安装有自动控制的信号灯．当火车来的时候信号灯亮，火车过去时信号灯灭．如图是这种信号灯的控制电路图．S1、S2为两个光控开关，光照到时接通，没照到时断开．只有两个开关都接通时，信号灯才是灭的．请画出符合要求的门电路符号．
[解析]　开关闭合时输入为高电势，灯亮时输出为高电势，所以开关闭合为1，断开为0，灯亮为1，灯灭为0，则此时门电路的真值表应如表所示，这是与非门真值表，所以框内应为如图所示门电路．
[答案]　见解析
