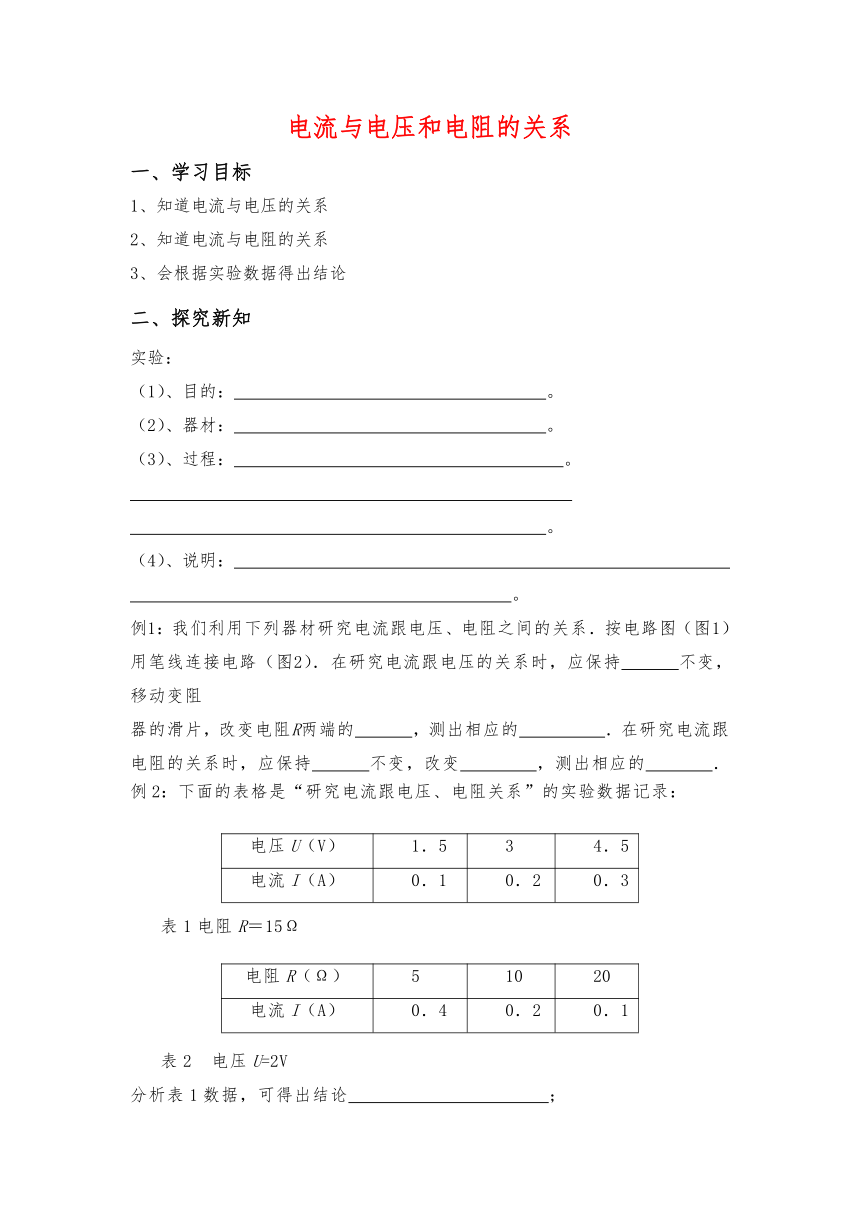

电流与电压和电阻的关系
一、学习目标
1、知道电流与电压的关系
2、知道电流与电阻的关系
3、会根据实验数据得出结论
二、探究新知
实验：
（1）、目的：
。
（2）、器材：
。
（3）、过程：
。
。
（4）、说明：
。
例1：我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．在研究电流跟电压的关系时，应保持
不变，移动变阻
器的滑片，改变电阻R两端的
，测出相应的
．在研究电流跟电阻的关系时，应保持
不变，改变
，测出相应的
．
例2：下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
电压U（V）
1．5
3
4．5
电流I（A）
0．1
0．2
0．3
表1电阻R＝15Ω
电阻R（Ω）
5
10
20
电流I（A）
0．4
0．2
0．1
表2
电压U=2V
分析表1数据，可得出结论
；

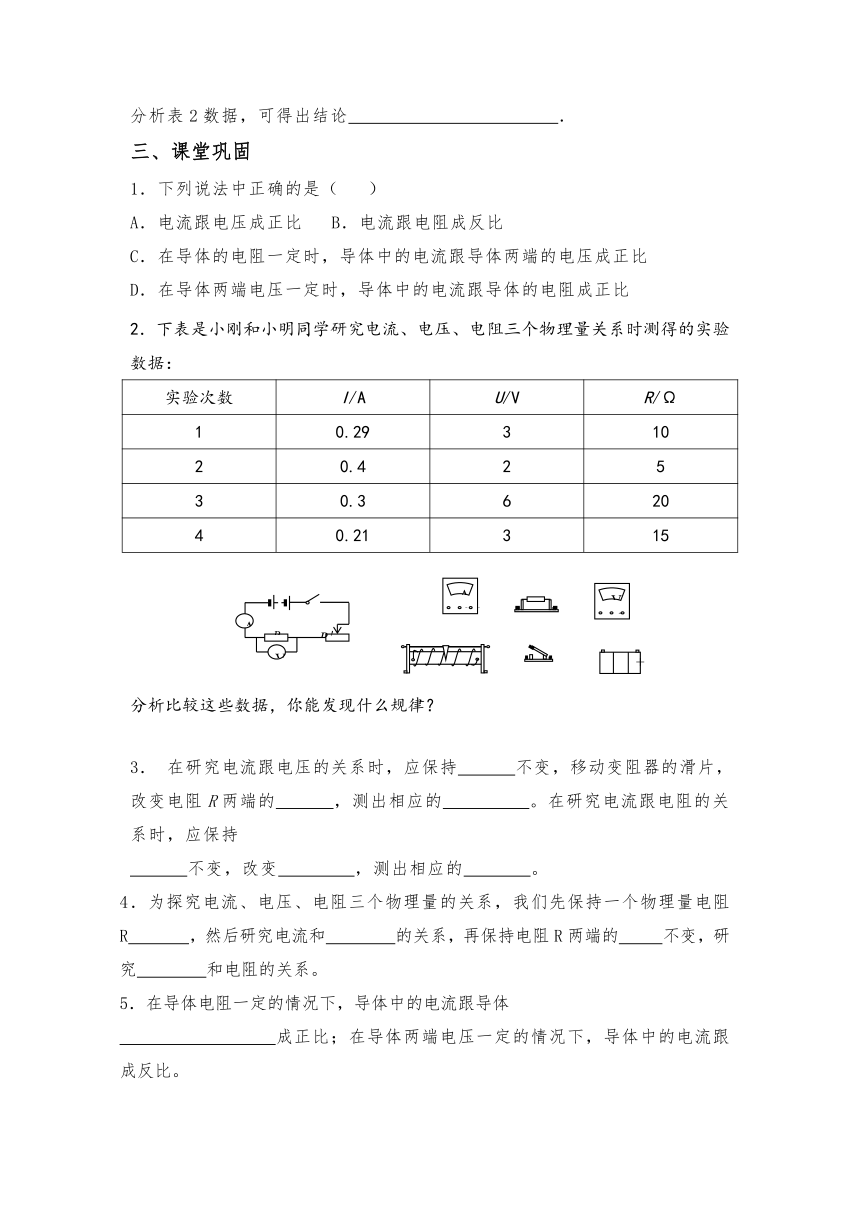

分析表2数据，可得出结论
．
三、课堂巩固
1．下列说法中正确的是（
）
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
2．下表是小刚和小明同学研究电流、电压、电阻三个物理量关系时测得的实验数据：
实验次数
I/A
U/V
R/Ω
1
0.29
3
10
2
0.4
2
5
3
0.3
6
20
4
0.21
3
15
分析比较这些数据，你能发现什么规律？
3．
在研究电流跟电压的关系时，应保持
不变，移动变阻器的滑片，改变电阻R两端的
，测出相应的
。在研究电流跟电阻的关系时，应保持
不变，改变
，测出相应的
。
4．为探究电流、电压、电阻三个物理量的关系，我们先保持一个物理量电阻R
，然后研究电流和
的关系，再保持电阻R两端的
不变，研究
和电阻的关系。
5．在导体电阻一定的情况下，导体中的电流跟导体
成正比；在导体两端电压一定的情况下，导体中的电流跟
成反比。
6．电阻R不变的情况下，探究电流与电压的关系实验中，所测部分数据如下表所示。试填写表中的两个空格；
电压（V）
1
3
电流（A）
0.2
1.4
7．已知一导体两端电压是8V时，通过它的电流是0.2A，若把它两端的电压减半，则通过它的电流将变为
A；
8．在研究电流与电压的关系和电流与电阻的关系实验中，滑动变阻器的主要作用分别是
（
）
A、均使电阻R两端电压成倍数的变化
B、均使电阻R两端电压保持不变
C、前者是使电阻R两端电压保持不变，后者是使电阻R两端电压成倍数变化
D、前者是使电阻R两端电压成倍数变化，后者是使电阻R两端电压保持不变
四、课后提升
1．在研究“电流跟电压、电阻的关系”的实验时，可以用变阻箱和滑动变阻器配合实验，如图所示．我们先使电阻箱R的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的
和相应的电流值，得到当电阻不变时，电流跟
成正比的关系；然后多次改变电阻箱R的电阻，调节滑动变阻器的滑片，使每次
保持不变，记录每次电阻箱R的阻值和相应的
值，得到电流跟
成反比的关系
2．在导体电阻一定的情况下，导体中的电流跟导体
成正比；在导体两端电压一定的情况下，导体中的电流跟
成反比。
3．已知一导体两端电压是15V时，通过它的电流是0.2A，若把它两端的电压减半，则通过它的电流将变为
A；
4．同学们在探究电流与电压、电阻的关系的实验中，得到的实验数据见下表Ⅰ和Ⅱ。
表Ⅰ
次数
电压（V）
电阻（Ω）
电流（A）
1
6
20
0.3
2
6
30
0.2
3
6
60
0.1
次数
电压（V）
电阻（Ω）
电流（A）
1
2
10
0.2
2
4
10
0.4
3
6
10
0.6
表Ⅱ
（1）、观察表Ⅰ中三次实验数据，可得出结论是：　
　
　
　；
（2）、
观察表Ⅱ中三次实验数据，可得出结论：　
　是：　　　　　　　　　　
　　　　　　　
　；
（3）、本实验过程中，为了便于研究电流跟电压、电阻的关系，使用的科学方法是　　　　　　　　；
5．在“研究电流和电压、电阻的关系”的实验中，请回答下列问题：
（1）、研究电流和电压的关系时，应保持　　　不变，同时移动　　　　　　　，使电压表的示数增大，并记下电流表的示数。
（2）、研究电流和电阻的关系时也是移动滑片，其目的是
　。
（3）、某同学测得电压表、电流表的部分数据记录在下表中：
次数
1
2
3
4
5
电流（A）
0.2
0.4
1
电压（V）
1.2
3.6
4.8
（1）、该实验的目的是研究在　　　　保持不变时，　　和　　　　的关系；（2）、请把表中的数据添完整。
6．一段导体两端的电压是3V时，导体中的电流是0.5A，如果电压增加到6V，导体中的电流是
A，
7、如果电源电压保持不变，当电阻R1=5Ω时，通过它的电流是I1＝2A，若将电阻换为R2＝20Ω，通过R2的电流I2=
A。
8．如图所示为“探究电流与电阻的关系”的实验电路图。
（1）、为了达到探究目的，实验过程中必须保持
不变。
（2）、当开关S闭合后，电压表的读数是2V，电流表的示数是
0.4A。现将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究。则下一步应进行的操作是
。
（3）、照图17－1－1所示电路连接以下实验器材组成电路。
