第4课 彩色LED灯
目 录
CONTENTS
1
2
3
4
探究学习
要点点击
交流分享
实践应用

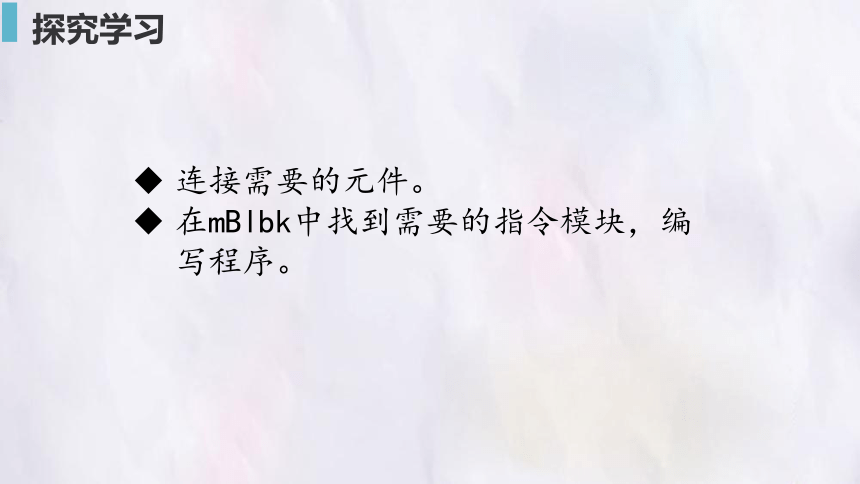

连接需要的元件。
在mBlbk中找到需要的指令模块，编写程序。
探究学习
探究学习

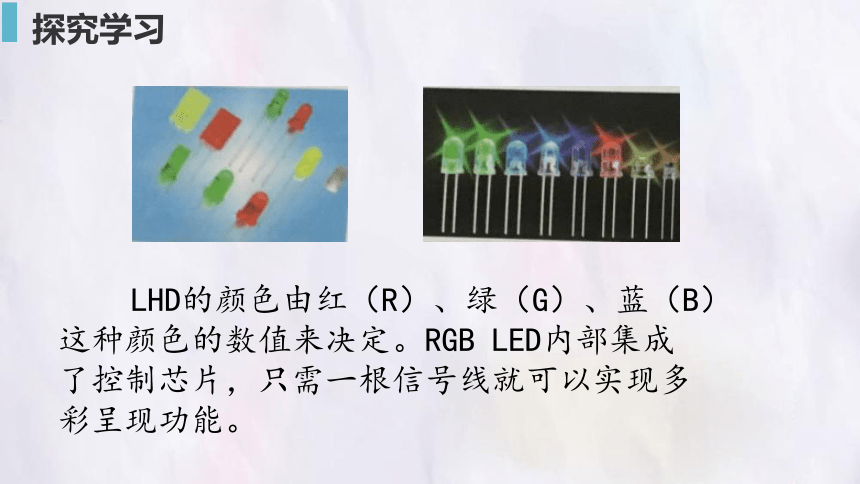

LHD的颜色由红（R）、绿（G）、蓝（B）这种颜色的数值来决定。RGB LED内部集成了控制芯片，只需一根信号线就可以实现多彩呈现功能。
要点点击-组装元件

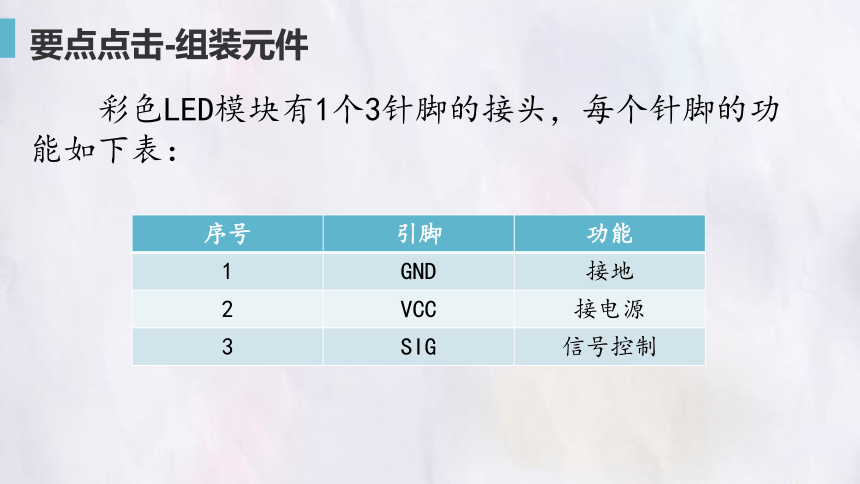

彩色LED模块有1个3针脚的接头，每个针脚的功能如下表：
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}序号
引脚
功能
1
GND
接地
2
VCC
接电源
3
SIG
信号控制
要点点击-组装元件

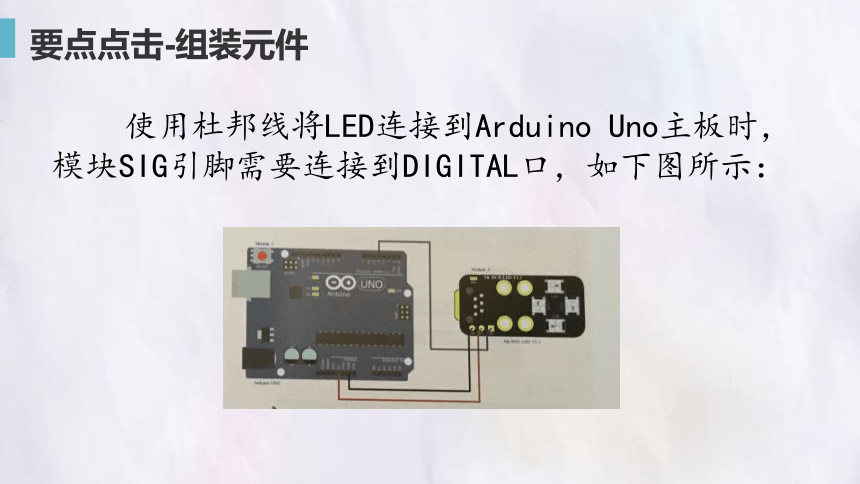

使用杜邦线将LED连接到Arduino Uno主板时，模块SIG引脚需要连接到DIGITAL口，如下图所示：
跟小伙伴交流一下你是怎样连接元件的。
交流分享
实践应用-编辑写入程序
①参数一：选择接口。
②参数二：设置需要控制的灯号。
③参数三：设定红色数值（0-255）。
④参数四：设定绿色数值（0-255）。
⑤参数五：设定蓝色数值（0-255）。
实践应用-编辑写入程序
编辑思路：
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}想法说明
思路流程
顺序结构说明：
1.脚本从第一块积木开始执行，依次执行到最下面一块积木，这种执行方式就是顺序结构。
2.右侧是一个标准的顺序结构，程序启动后，依次执行3块积木，最后结束。
3.顺序结构是程序运行方式中最基础的一种。
启动程序
指令积木A
指令积木A
指令积木A
结束
1.你用到了哪些指令？颜色的数值范围是_____。如果要关闭小灯，则要把3个颜色的数值全部设置为“_____”。
2.如何设置RGB LED灯的颜色？
3.指令参数是怎样设计的？
交流分享
1.赶紧让我们的LED闪烁起来吧！
2.你的彩灯还能怎样闪烁呢？
实践应用
谢 谢
