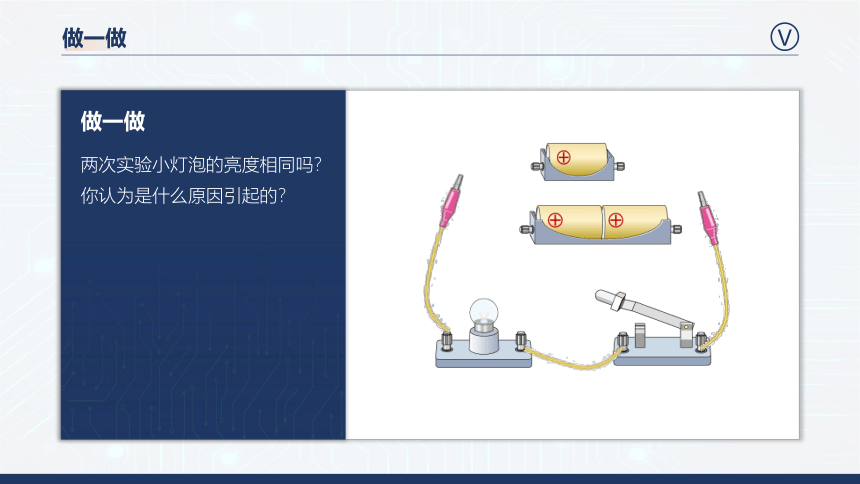

你认为是什么原因引起的？
两次实验小灯泡的亮度相同吗？
做一做
做一做

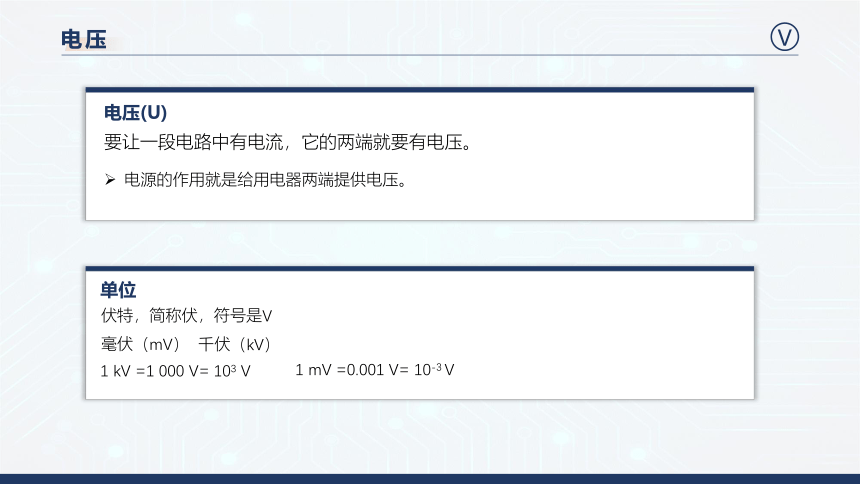

电压
电压(U)
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
单位
伏特，简称伏，符号是V
毫伏（mV）
千伏（kV）
1
kV
=1
000
V=
103
V　　　
1
mV
=0.001
V=
10-3
V
常见的电压值
干电池
1.5V
氧化银电池
1.5V
铅酸蓄电池
12V
三相电
380V
家庭电路电压
220V
大型发电机
6.3kV
人体安全电压
不高于36V
发生闪电的云层
1000kV

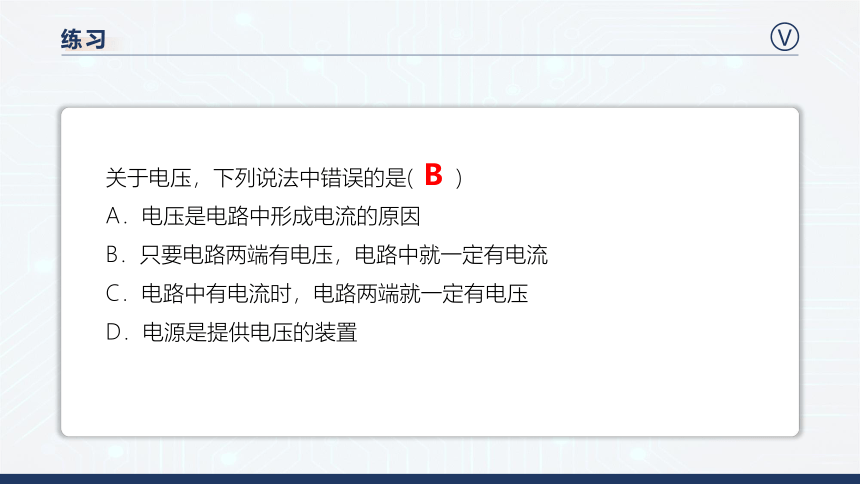

练习
B
关于电压，下列说法中错误的是(　　)
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
刻度盘
调零螺母
正接线柱
数值单位
指针
负接线柱
电路符号
电压表
测量电压的仪器
电压表的构造
使用前观察使指针是否对准零刻度线，否则可以通过调整调零螺母调整
用前调整
V
分析电路时，可将电压表看作开路

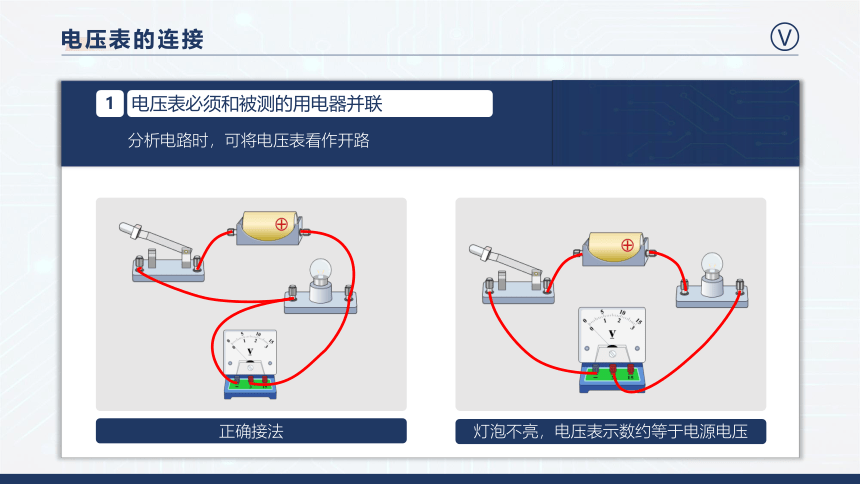

正确接法
灯泡不亮，电压表示数约等于电源电压
1
电压表必须和被测的用电器并联
电压表的连接
反向连接时，指针会反向偏转
正确接法
闭合开关后，指针反向偏转
2
电流必须从正接线柱流入，从负接线柱流出
电压表的连接
可先估测电压值，若不能估测，可采用先接大量程试触法来选择
选择合适的量程连接
必须正确选择量程
3
量程选择不当
量程选择过大
量程选择过小
电压表的连接
此时则是测量电池的电压
闭合开关后，测量电池的电压
可以把电压表直接连到电源的两极
4
电压表的连接
读数方法
电压表读数
明确所选电流表的量程
1
确定电流表的分度值
2
由指针位置读出示数
3
量程
分度值
0~3V
0.1A
0~15A
0.5A
请画出电路图
练习
练习
如图所示的电路能用电压表测出灯泡
L1
两端电压的是（
）
B
