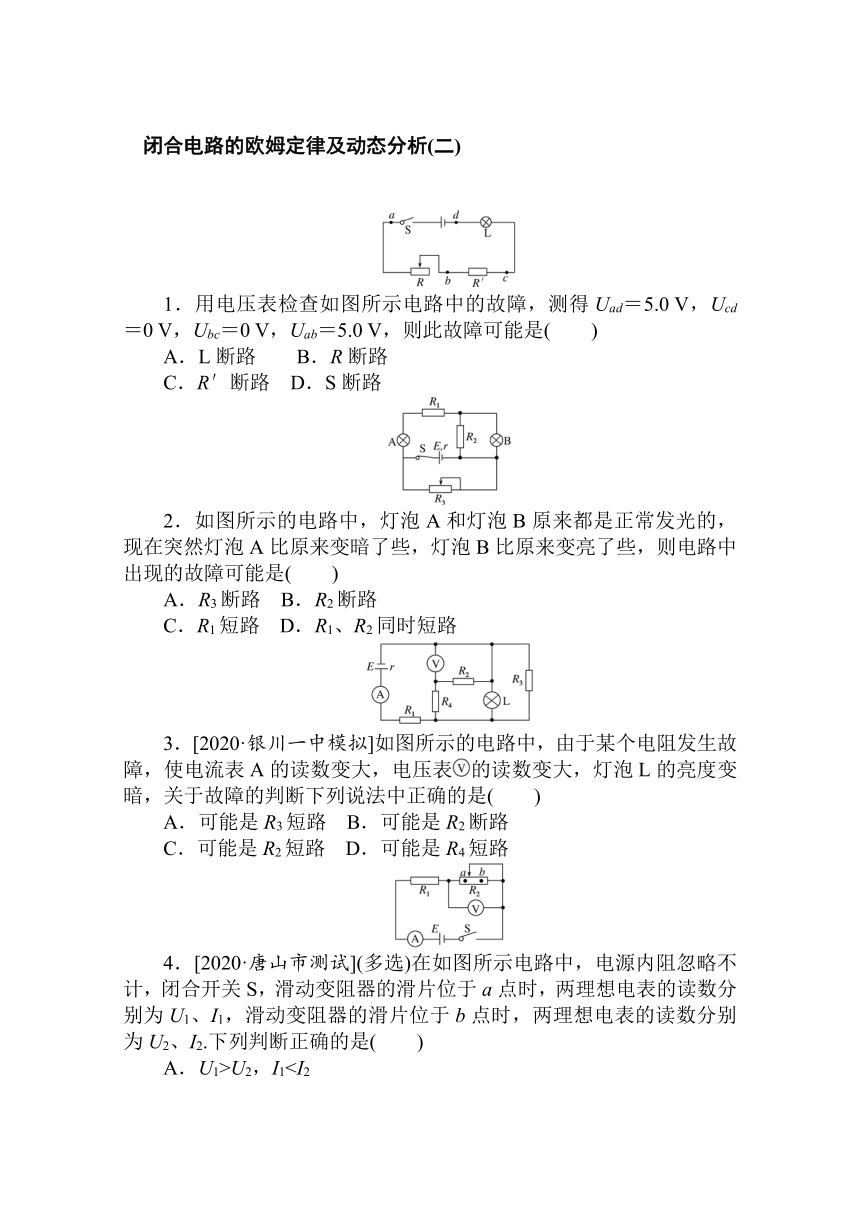

闭合电路的欧姆定律及动态分析(二)
1．用电压表检查如图所示电路中的故障，测得Uad＝5.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝5.0 V，则此故障可能是(　　)
A．L断路　　B．R断路
C．R′断路 D．S断路
2．如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是(　　)
A．R3断路 B．R2断路
C．R1短路 D．R1、R2同时短路
3．[2020·银川一中模拟]如图所示的电路中，由于某个电阻发生故障，使电流表A的读数变大，电压表的读数变大，灯泡L的亮度变暗，关于故障的判断下列说法中正确的是(　　)
A．可能是R3短路 B．可能是R2断路
C．可能是R2短路 D．可能是R4短路
4．[2020·唐山市测试](多选)在如图所示电路中，电源内阻忽略不计，闭合开关S，滑动变阻器的滑片位于a点时，两理想电表的读数分别为U1、I1，滑动变阻器的滑片位于b点时，两理想电表的读数分别为U2、I2.下列判断正确的是(　　)

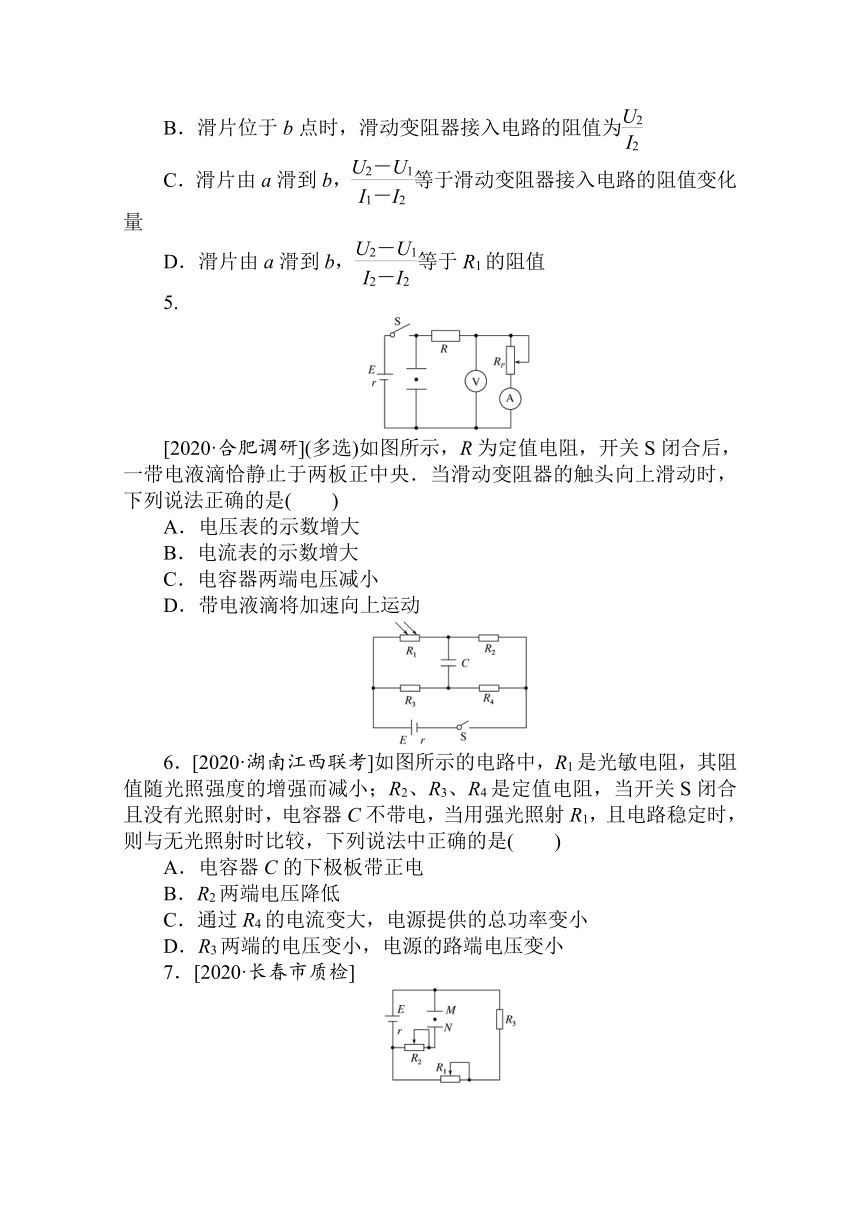

A．U1>U2，I1B．滑片位于b点时，滑动变阻器接入电路的阻值为
C．滑片由a滑到b，等于滑动变阻器接入电路的阻值变化量
D．滑片由a滑到b，等于R1的阻值
5.
[2020·合肥调研](多选)如图所示，R为定值电阻，开关S闭合后，一带电液滴恰静止于两板正中央．当滑动变阻器的触头向上滑动时，下列说法正确的是(　　)
A．电压表的示数增大
B．电流表的示数增大
C．电容器两端电压减小
D．带电液滴将加速向上运动
6．[2020·湖南江西联考]如图所示的电路中，R1是光敏电阻，其阻值随光照强度的增强而减小；R2、R3、R4是定值电阻，当开关S闭合且没有光照射时，电容器C不带电，当用强光照射R1，且电路稳定时，则与无光照射时比较，下列说法中正确的是(　　)
A．电容器C的下极板带正电
B．R2两端电压降低
C．通过R4的电流变大，电源提供的总功率变小
D．R3两端的电压变小，电源的路端电压变小
7．[2020·长春市质检]
如图所示电路中，电源电动势为E、内阻为r，R3为定值电阻，R1、R2为滑动变阻器，M、N为电容器两个水平放置的极板．当滑动变阻器R1、R2的滑片处于图示位置时，M、N两板间的带电油滴静止不动．下列说法中正确的是(　　)
A．把R2的滑片向右缓慢移动时，油滴向下运动
B．把R1的滑片向右缓慢移动时，油滴向上运动
C．缓慢增大极板M、N间的距离，油滴静止不动
D．缓慢减小极板M、N的正对面积，油滴向上运动
8．[2020·成都七校模拟]某实验探究小组为了较精确地测量一待测电阻Rx的阻值，利用多用电表粗测出它的阻值，然后再改用伏安法测量．以下是备用器材：
A．多用电表
B．电压表V1，量程0～6 V，内阻约8 kΩ
C．电压表V2，量程0～15 V，内阻约10 kΩ
D．电流表A1，量程0～10 mA，内阻约6 Ω
E．电流表A2，量程0～0.6 A，内阻约0.5 Ω
F．电源：电动势E＝6 V
G．滑动变阻器R1，最大阻值10 Ω，最大电流为2 A
H．滑动变阻器R2，最大阻值50 Ω，最大电流为0.1 A
I．导线、开关若干
(1)如图甲所示为多用电表表盘，若用“×100” Ω挡测量电阻，则读数为________Ω.
(2)上述器材中应选出适当器件________(填器材前面的字母代号)．
(3)请在图乙所示的虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．
(4)探究小组的同学合理地连接好电路，并按正确的顺序操作，闭合开关后发现移动滑动变阻器时，电压表示数有变化，电流表示数为零，故障可能是________，为了检测故障具体原因，可以先使用多用电表________挡检查，在断电后用多用电表________挡检测．
　闭合电路的欧姆定律及动态分析(二)
1．B　Uad＝5.0 V说明a到电源正极，d到电源负极均通路．Uab＝5.0 V，说明a到电源正极，b到电源负极均通路，故R一定断路，B正确．
2．B　3.D　4.BD　5.AD　6.D　
7．B　当仅把R2的滑片向右缓慢移动时，两极板间的电压不变，电场强度不变，油滴仍静止不动，A错误；把R1的滑片向右缓慢移动时，R1的阻值变大，R1与R3串联的总电阻变大，故电路中的总电流变小，电源内阻分得的电压变小，路端电压变大，由E＝可得极板间的电场强度增大，油滴受到的电场力增大，会向上运动，B正确；当缓慢增大极板M、N间的距离时，路端电压不变，极板间的电场强度减小，油滴向下运动，C错误；两极板M、N间正对面积缓慢减小时，极板间电压不变，电场强度不变，故油滴仍静止在原处，D错误．
8.
(1)900
(2)ABDFGI
(3)如图所示
(4)待测电阻或者电流表以及连接线发生断路　电压　欧姆
解析：(1)通过多用电表欧姆挡测电阻，其阻值R＝9.0×100 Ω＝900 Ω；(2)电阻值为900 Ω，电动势E＝6 V，电压表应选V1，最大电流为I＝＝6.7 mA，电流表应选A1，因滑动变阻器最大阻值远小于待测电阻的阻值，所以本实验应选择分压式接法，且方便调节，变阻器应选R1，综合仪器应选：ABDFGI；(3)由于Rx>，应采用内接分压式连接电路，电路如图所示；(4)连接好电路，电压表读数有变化，电流表读数为零，则可能待测电阻或电流表发生断路；不断电源时可以用多用电表的电压挡来检查；断开电源时用多用电表的欧姆挡来检查．
