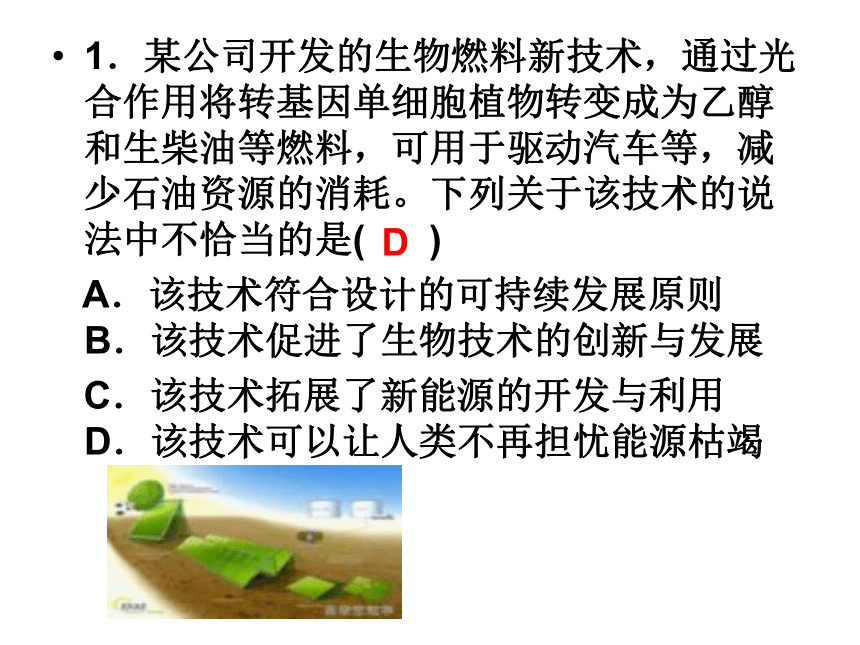

课件28张PPT。1．某公司开发的生物燃料新技术，通过光合作用将转基因单细胞植物转变成为乙醇和生柴油等燃料，可用于驱动汽车等，减少石油资源的消耗。下列关于该技术的说法中不恰当的是( )
A．该技术符合设计的可持续发展原则 B．该技术促进了生物技术的创新与发展

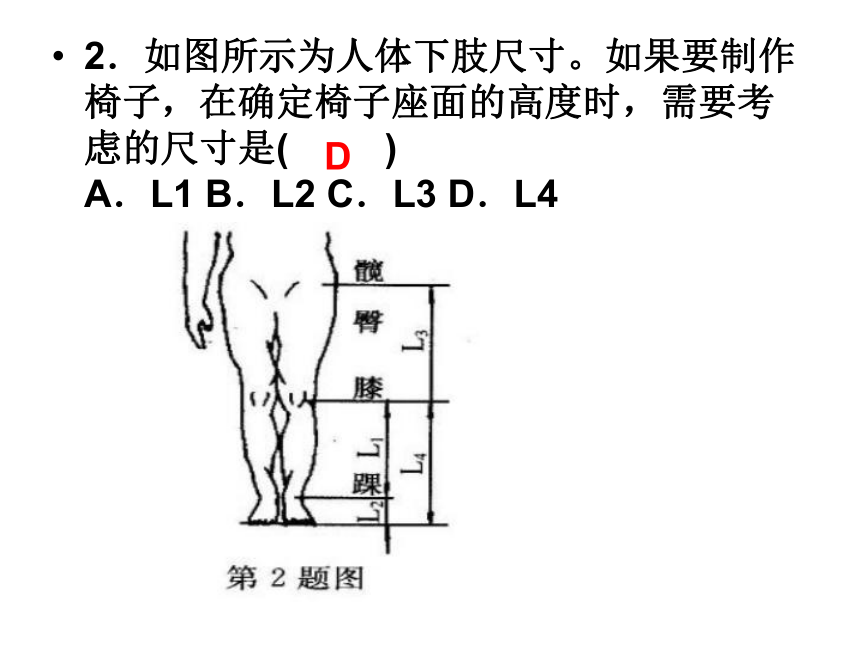

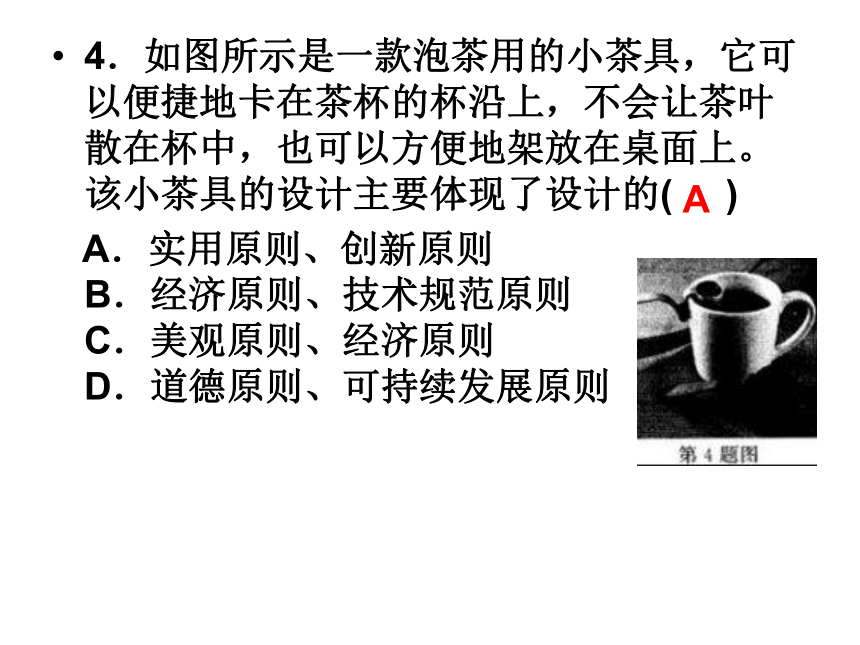

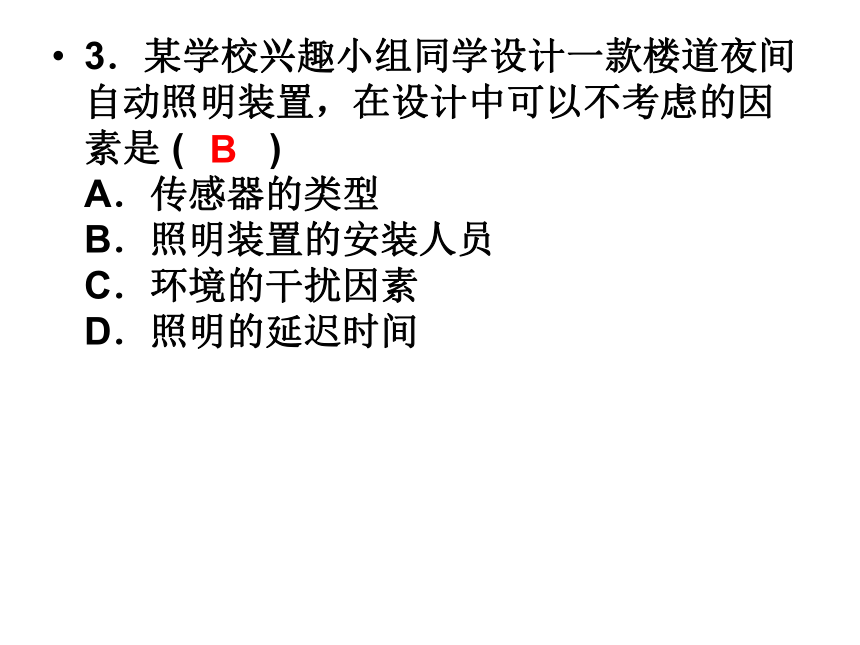

C．该技术拓展了新能源的开发与利用 D．该技术可以让人类不再担忧能源枯竭 D2．如图所示为人体下肢尺寸。如果要制作椅子，在确定椅子座面的高度时，需要考虑的尺寸是( ) A．L1 B．L2 C．L3 D．L4 D3．某学校兴趣小组同学设计一款楼道夜间自动照明装置，在设计中可以不考虑的因素是 ( )A．传感器的类型 B．照明装置的安装人员 C．环境的干扰因素 D．照明的延迟时间 B4．如图所示是一款泡茶用的小茶具，它可以便捷地卡在茶杯的杯沿上，不会让茶叶散在杯中，也可以方便地架放在桌面上。该小茶具的设计主要体现了设计的( )

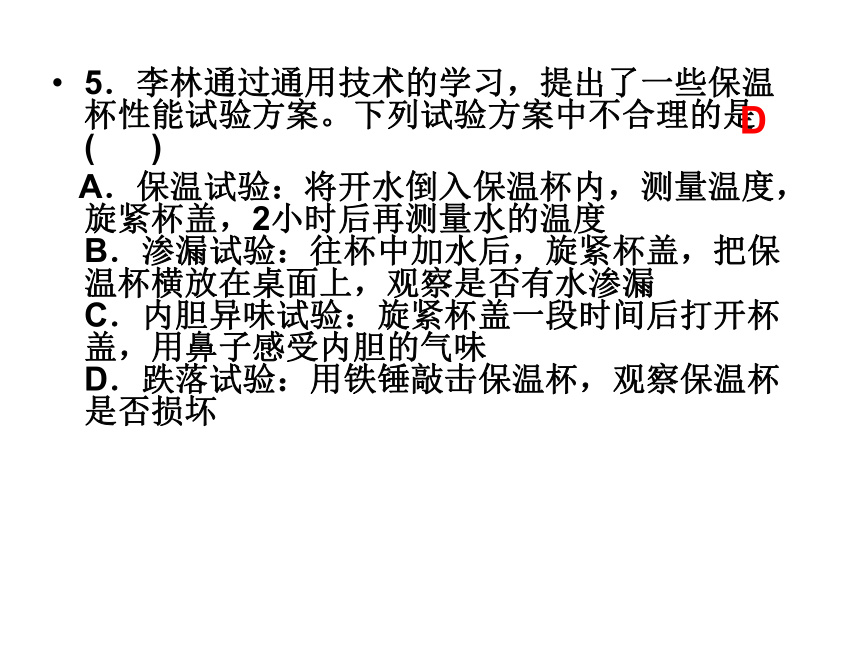

A．实用原则、创新原则 B．经济原则、技术规范原则 C．美观原则、经济原则 D．道德原则、可持续发展原则 A5．李林通过通用技术的学习，提出了一些保温杯性能试验方案。下列试验方案中不合理的是( )

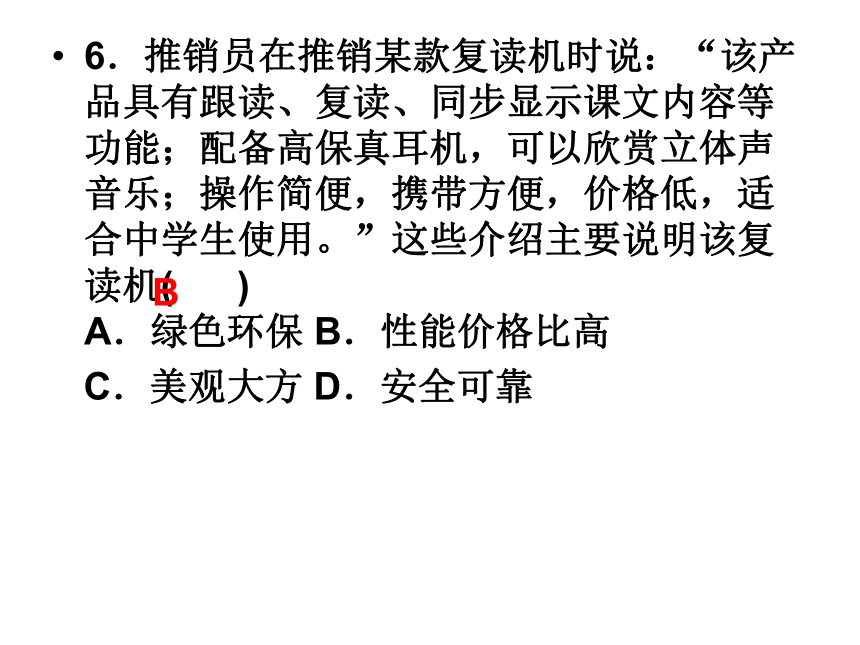

A．保温试验：将开水倒入保温杯内，测量温度，旋紧杯盖，2小时后再测量水的温度 B．渗漏试验：往杯中加水后，旋紧杯盖，把保温杯横放在桌面上，观察是否有水渗漏 C．内胆异味试验：旋紧杯盖一段时间后打开杯盖，用鼻子感受内胆的气味 D．跌落试验：用铁锤敲击保温杯，观察保温杯是否损坏 D6．推销员在推销某款复读机时说：“该产品具有跟读、复读、同步显示课文内容等功能；配备高保真耳机，可以欣赏立体声音乐；操作简便，携带方便，价格低，适合中学生使用。”这些介绍主要说明该复读机( ) A．绿色环保 B．性能价格比高

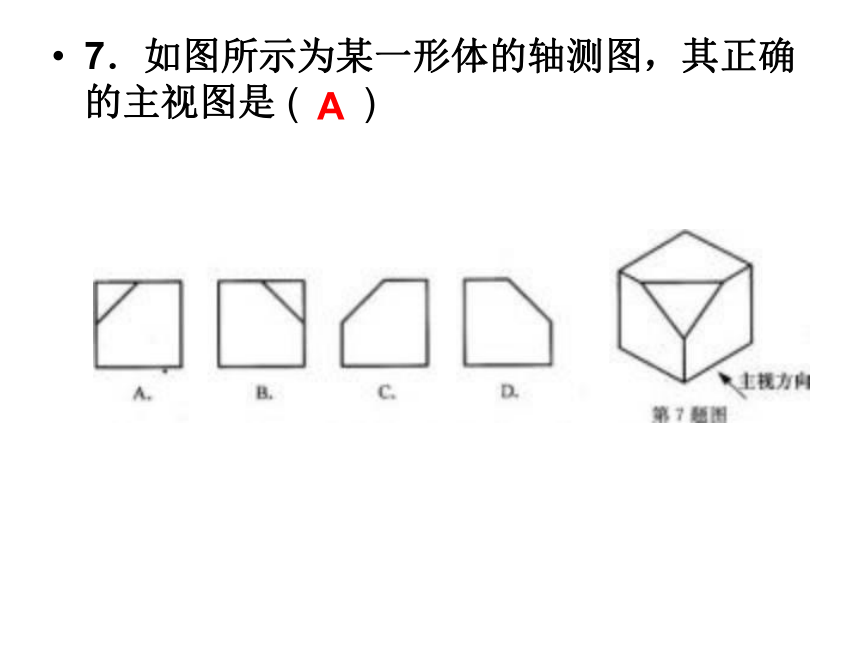

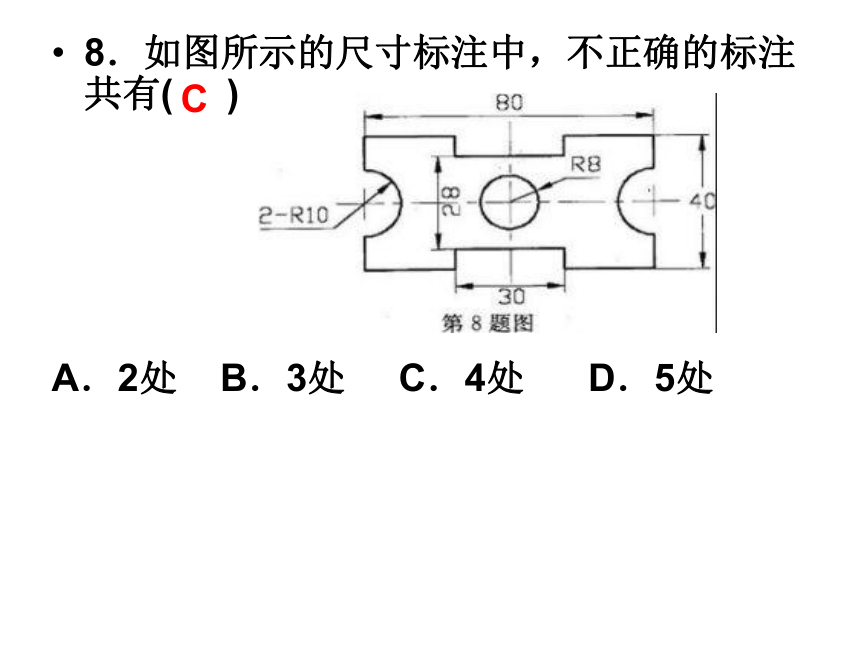

C．美观大方 D．安全可靠 B7．如图所示为某一形体的轴测图，其正确的主视图是 ( )A8．如图所示的尺寸标注中，不正确的标注共有( )???

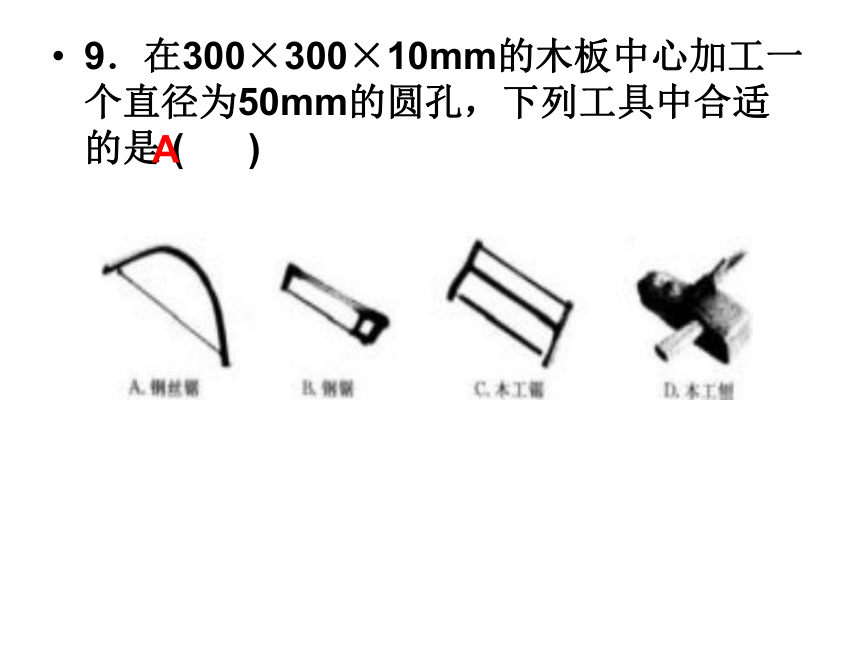

A．2处 B．3处 C．4处 D．5处 C9．在300×300×10mm的木板中心加工一个直径为50mm的圆孔，下列工具中合适的是 ( )
A10．如图所示，在铝合金板上加工腰孔，需要用到的加工方法是( )
A．冲眼、钻孔、锯割、锉削 B．划线、冲眼、钻孔、锉削 C．划线、钻孔、攻丝、锉削 D．划线、冲眼、钻孔、锯割 B11如图所示的家用铁锅，手柄与锅体的连接方式是 （ ）
A、胶连接 B、钉连接
C、铆连接 D、榫连接 C12．如图所示为一款叉车，在驱动功率及其它零部件允许的情况下，为了提高它的承载能力，以下措施中不正确的是( ) A．加长货叉的长度 B．增加货叉的厚度 C．增加前后车轮轴的距离 D．增加叉车尾部平衡块的质量????????????????????????????????????? A13．如图所示是冲眼操作示意图。在冲眼操作过程中，样冲、锤柄及锤头的主要受力形式是( ) A．样冲受压、锤柄受拉、锤头受压 B．样冲受压、锤柄受弯曲、锤头受压 C．样冲受弯曲、锤柄受扭转、锤头受剪切 D．样冲受拉、锤柄受压、锤头受扭转 B14．传统物流模式是产品供应商直接向各产品经销商供货(如图甲所示)；现代物流模式是产品供应商通过配送中心向各产品经销商供货(如图乙所示)。以下关于物流流程的说法中不正确的是 ( )A．现代物流模式侧重于运输成本的优化 B．配送中心的建立为优化物流流程创造了条件 C．配送中心是现代物流流程中的一个环节 D．现代物流提高了产品的质量 D15．如图所示是一款六棱体样冲。现在要用圆钢制作，下列工艺流程中合理的是( )
A．划线→割→淬火→锉削六棱→磨削圆锥 B．划线→锯割→磨削圆锥→淬火→锉削六棱 C．划线→锯割→锉削六棱→磨削圆锥→淬火 D．划线→锯割→淬火→磨削圆锥→锉削六棱 C16．根据初步掌握的情况分析，“7·23”动车事故是由于温州南站信号设备在设计上存在严重缺陷，遭雷击发生故障后，导致本应显示为红灯的区间信号机错误显示为绿灯。从系统的角度分析，下列说法中不正确的是 ( )A．雷击导致信号设备发生故障，说明该系统的环境适应性差 B．信号设备在设计上存在严重缺陷，说明该系统的目的性不明确 C．信号设备发生故障导致动车追尾，说明该系统的整体性差 D．信号设备发生故障导致区间信号灯显示错误，说明系统具有相关性 B17．明明准备制作一款带有照明功能的雨伞，从系统设计的角度出发，下列分析中不恰当的是( ) A．雨伞和手电筒是多功能雨伞的两个子系统 B．伞柄既可以作为手电筒的外壳又能收纳雨伞 C．利用伞面收集太阳能直接给灯泡供电 D．伞柄既是雨伞子系统的要素，又是手电筒子系统的要素 C18．如图所示感应水龙头的出水控制系统为开环控制，当手靠近感应区域时，水就会自动流出。下列判断中正确的是（ ）
A、该控制系统有检测环节
B、该控制系统有反馈环节
C、该控制系统的控制器是水龙头
D、该控制系统能保持出水量稳定  ????????????????????????????????????
A19．如图所示是一款可以定时的台灯。将拉绳拉到设定时间位置，打开灯的同时定时器开始工作，到达设定时间开关断开，将灯熄灭。关于这款台灯的控制系统，下列说法正确的是（ ）
A、执行器是台灯
B、控制器是拉绳
C、输入量是设定的定时时间
D、控制量是台灯的亮度
????
C20．恒温式燃气热水器的温度控制系统为闭环控制。下列因素中，不属于该温度控制系统干扰因素的是（ ） A．燃气的流量 B．进水的流量 C．进水的温度 D．出水的温度  D注意事项： 1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。 2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。 二、非选择题(本大题共7小题，第2l～25题每题6分，第26题12分，第27题18分，共60分) 21、22、如图所示为小车转向轮的装配关系示意图。
装配车轮需要以下环节：
①将轴装入轮叉孔 内，然后铆接；
②把弹性挡圈嵌入销轴端部的槽中；
③将轴套压入车轮；
④把车轮装入轮叉后，将销轴插入轮
叉孔及轴套中。请分析车轮装配工艺，回答以下问题。 (1)补充完整装配流程(在“ ▲ ”处填写装配环节的序号)：①→▲→▲→▲。 (2)为了缩短装配时间，可将上述串行工序中的 ▲ 和 ▲环节改为并行工序(在“ ▲ ”处填写装配环节的序号)。 (3)轴套与销轴之间的连接方式是 ▲ (在刚连接和铰连接中选择一种填在“▲”处)。 ②③④③①23．人工在道路上铺设地砖是一种重体力活，需要工人蹲着或是弯腰铺设。某公司开发研制的自动铺砖机(如图所示)，工人站在操作台上，只需把砖块排列好，砖块会在重力作用下沿着铺砖机的轨道下滑，自动地铺在地面上。这台机器的特点是：①能根据砖块的形状，铺出各种不同图案的路面；②铺砖机的宽度可调节，适合不同宽度的路面；③铺设道路的速度快，工作效率高；④工人在对砖块排列时，手臂及腰部基本处于自然状态；⑤工人操作不需要弯腰或蹲着搬地砖，劳动强度低；⑥使用电能不污染环境；⑦用工数量少，降低人工费用，节约成本。请根据上述表述回答以下问题(在“ ▲”处填写合适的序号)：
(1)能实现人机关系舒适目标的是▲、▲ ； (2)能实现人机关系高效目标的是▲； (3)能体现设计实用原则的是▲、▲； (4)采用铺路机后，工人可以不必蹲着或是弯腰工作，这体现了技术可以▲(从保护人、 解放人、发展人中选择一个，填入“▲”处)。 ②④③①⑤24．如图所示为停车收费系统示意图，该系统 由入口控制子系统和出口控制子系统组成。当入口处的地感检测到有车辆驶入，车位显示器会显示可以停靠的车位，入口控制器控制道闸开启。当出口处的地感检测到有车辆驶出，出口控制器计算出停车费用并在费率显示器上显示，收费完成后道闸开启放车辆出行。停车收费系统与公共交通控制系统联网，可以引导需要停车的车主到有车位的停车场停车。 (1)将上述停车收费系统用下面方框图表示，在方框中“▲”处填写系统中的相应内容：

(2)如果该停车收费系统与公共交通控制系统联网，则这两个系统之间▲是▲．的 子系统(在“ ▲ ”处填写相应的内容)。 出口控制子系统道闸出口
控制器费率
显示器停车收费系统是公共交通控制系统25．如图所示是数控机床的位置控制系统示意图。 检测装置检测机床工作台的实际位移，并将该 位移值传输给数控装置与设定位移量进行比 较，数控装置根据比较的偏差值控制伺服装置运动，驱动机床工作台到达指定的位置。
(1)根据示意图及其描述，在控制系统框图中“▲”处填写相应的内容。
(2)实际位移量与设定位移量的比较是由 ▲ 完成的(从①检测装置；②数控装置；③输入装置；④伺服装置中选择一项，将序号填在“ ▲”处)。 设定位移实际位移检测装置机床伺服装置26．国家标准规定中学生使用的跨栏架支撑脚长度≤700mm，当栏架高度调到最低(1060mm)，在栏板中央受到16～20N的水平方向的力时应翻倒。如图所示是某学校制作的跨栏架，请设计简易试验方案，检验该跨栏架是否符合要求，并回答问题(现提供跨栏架一个，滑轮、钩码若干，其余辅助材料自定)。
(1)选择合适的试验场地▲(从①草坪；②操场跑道；③大理石地面；④玻璃台面中选择一项，将序号填在“ ▲”处)。 (2)在给定的示意图上表示试验方法，并用文字说明主要步骤。 1、调节跨栏的高度为1060mm并在如图所示位置固定一个滑轮
2、取一绳索将其一端系在跨栏上方的横杆上，通过滑轮另一端挂钩码，使钩码的重力为16～20N范围内，观察跨栏是否翻倒。若无翻倒则表明该跨栏符合设计要求26．国家标准规定中学生使用的跨栏架支撑脚长度≤700mm，当栏架高度调到最低(1060mm)，在栏板中央受到16～20N的水平方向的力时应翻倒。如图所示是某学校制作的跨栏架，请设计简易试验方案，检验该跨栏架是否符合要求，并回答问题(现提供跨栏架一个，滑轮、钩码若干，其余辅助材料自定)。
(3)当测试时发现跨栏架受到的力小于16N时已经翻倒，可以采取的措施是▲ 、 ▲(从①增大支撑脚截面尺寸；②增加支撑脚的长度；③降低栏架高度；④支撑脚更换比重更大的材料中选择两项，将序号填在“▲”处)。 (4)当测试时发现跨栏架受到的力大于20N时不会翻倒，可以采取的措施是▲ 、 ▲(从①缩短支撑脚长度；②增加栏架高度；③减小支撑脚截面尺寸；④减小栏架的宽度中选择两项，将序号填在“▲”处)。
