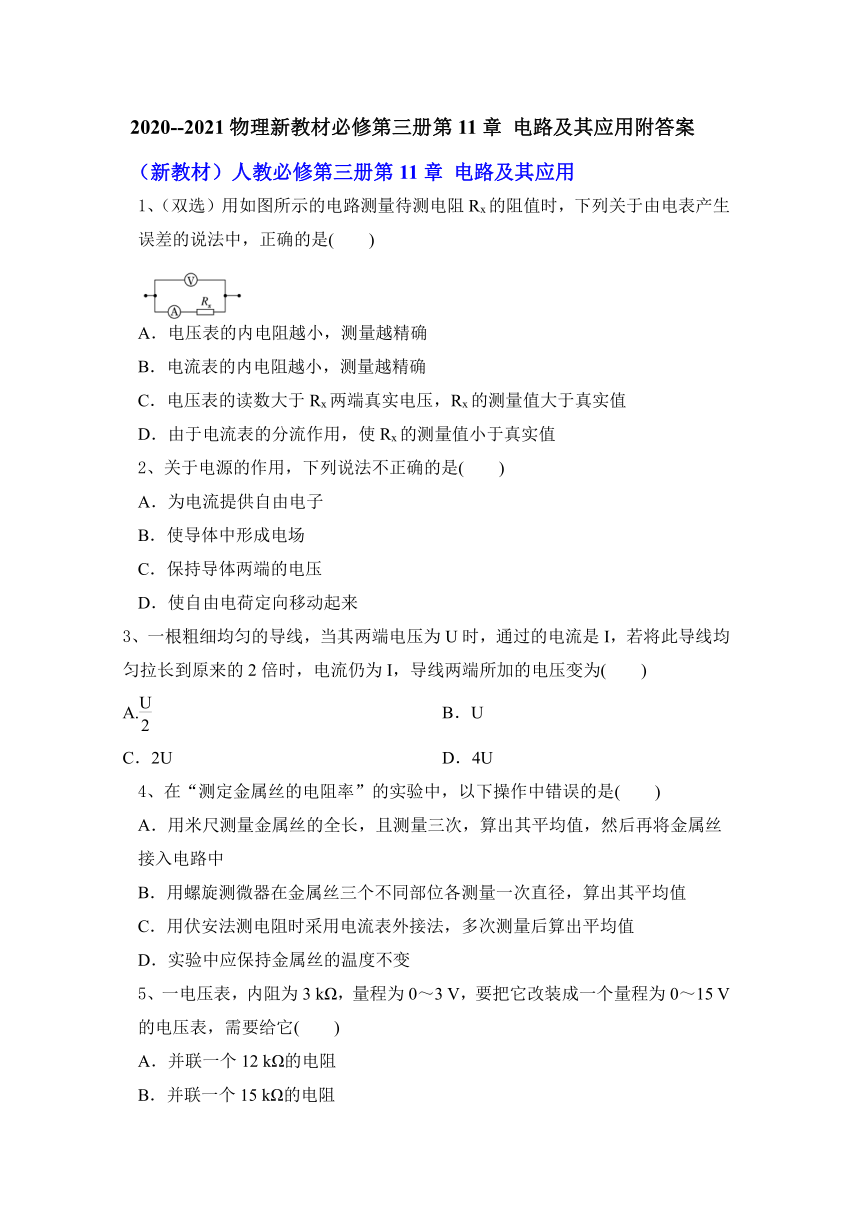

2020--2021物理新教材必修第三册第11章
电路及其应用附答案
（新教材）人教必修第三册第11章
电路及其应用
1、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
2、关于电源的作用，下列说法不正确的是(　　)
A．为电流提供自由电子
B．使导体中形成电场
C．保持导体两端的电压
D．使自由电荷定向移动起来
3、一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为(　　)
A.
B．U
C．2U
D．4U
4、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
5、一电压表，内阻为3
kΩ，量程为0～3
V，要把它改装成一个量程为0～15
V的电压表，需要给它(　　)
A．并联一个12
kΩ的电阻
B．并联一个15
kΩ的电阻
C．串联一个12
kΩ的电阻
D．串联一个15
kΩ的电阻

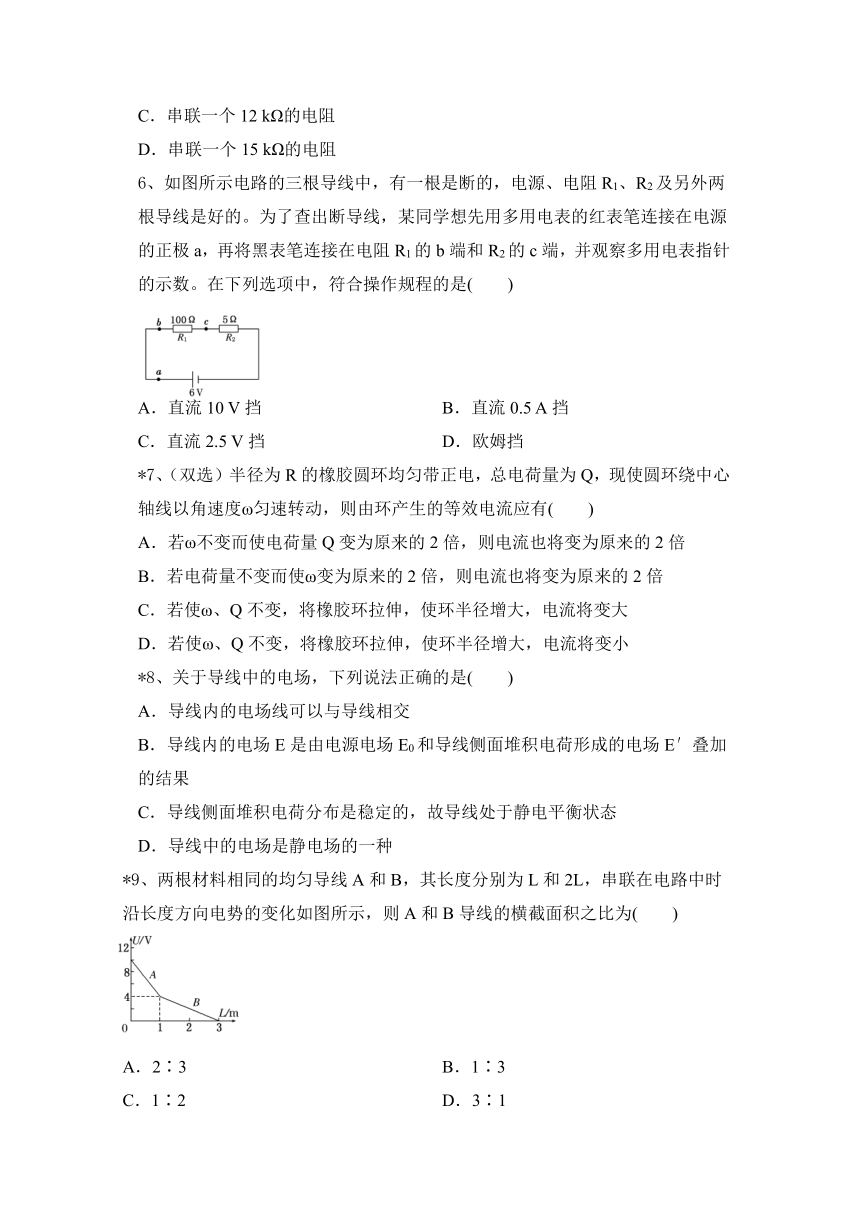

6、如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查出断导线，某同学想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。在下列选项中，符合操作规程的是(　　)
A．直流10
V挡　　　　　　
B．直流0.5
A挡
C．直流2.5
V挡
D．欧姆挡
7、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
8、关于导线中的电场，下列说法正确的是(　　)
A．导线内的电场线可以与导线相交
B．导线内的电场E是由电源电场E0和导线侧面堆积电荷形成的电场E′叠加的结果
C．导线侧面堆积电荷分布是稳定的，故导线处于静电平衡状态
D．导线中的电场是静电场的一种
9、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3
B．1∶3
C．1∶2
D．3∶1

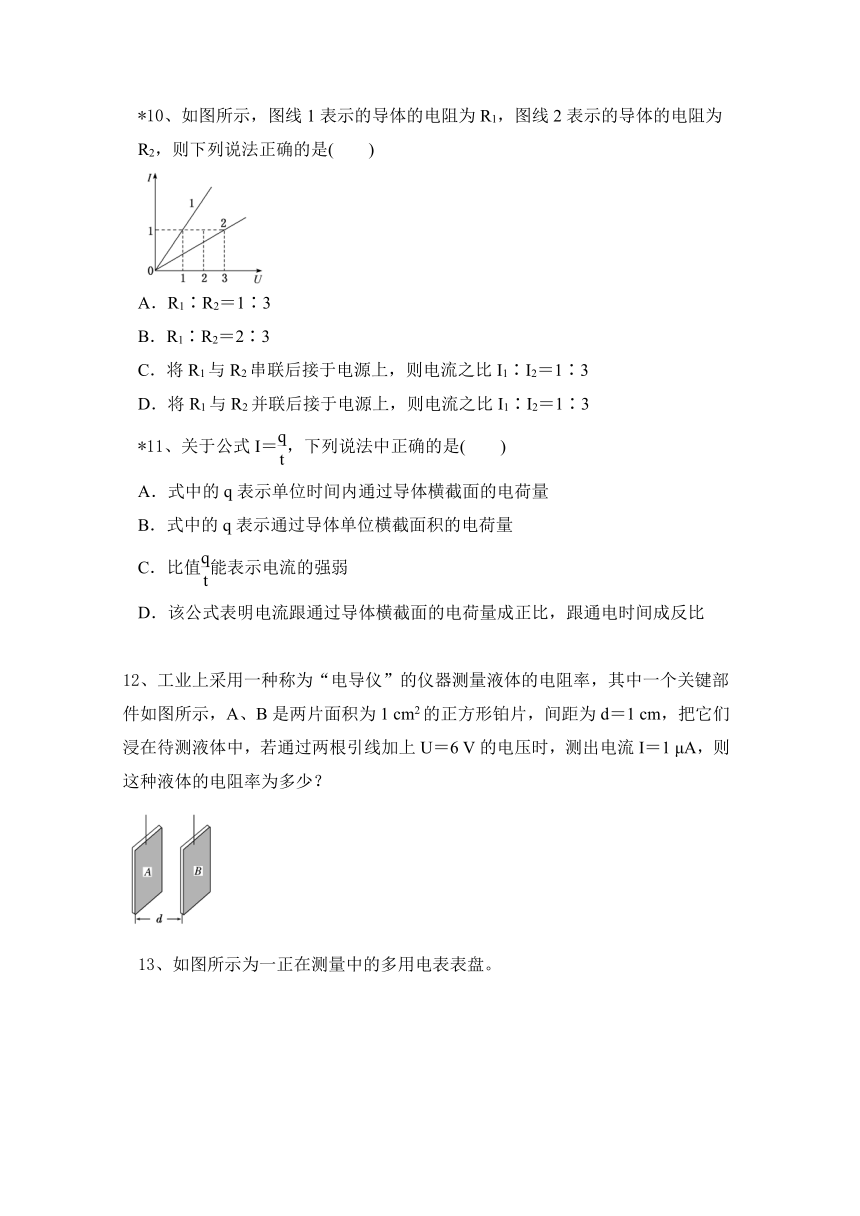

10、如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(　　)
A．R1∶R2＝1∶3
B．R1∶R2＝2∶3
C．将R1与R2串联后接于电源上，则电流之比I1∶I2＝1∶3
D．将R1与R2并联后接于电源上，则电流之比I1∶I2＝1∶3
11、关于公式I＝，下列说法中正确的是(　　)
A．式中的q表示单位时间内通过导体横截面的电荷量
B．式中的q表示通过导体单位横截面积的电荷量
C．比值能表示电流的强弱
D．该公式表明电流跟通过导体横截面的电荷量成正比，跟通电时间成反比
12、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1
cm2的正方形铂片，间距为d＝1
cm，把它们浸在待测液体中，若通过两根引线加上U＝6
V的电压时，测出电流I＝1
μA，则这种液体的电阻率为多少？

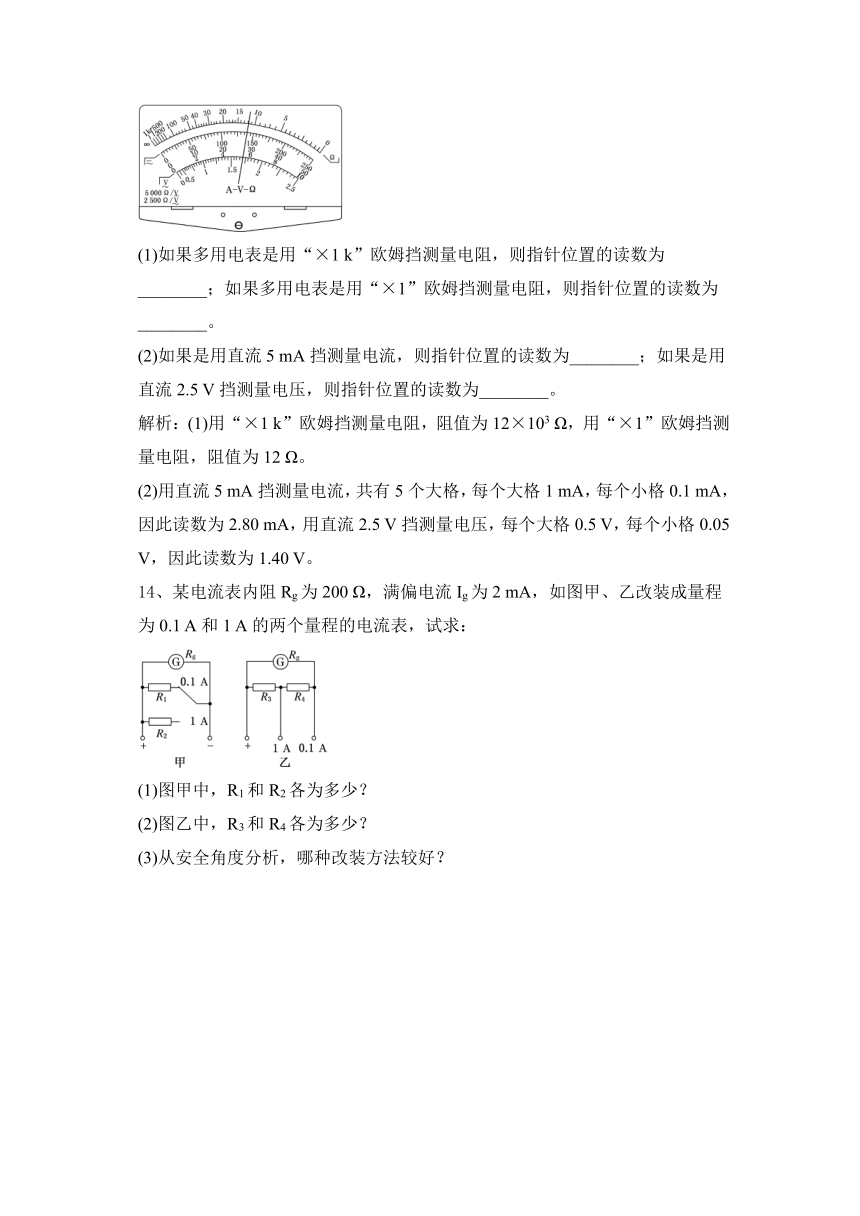

13、如图所示为一正在测量中的多用电表表盘。
(1)如果多用电表是用“×1
k”欧姆挡测量电阻，则指针位置的读数为________；如果多用电表是用“×1”欧姆挡测量电阻，则指针位置的读数为________。
(2)如果是用直流5
mA挡测量电流，则指针位置的读数为________；如果是用直流2.5
V挡测量电压，则指针位置的读数为________。
解析：(1)用“×1
k”欧姆挡测量电阻，阻值为12×103
Ω，用“×1”欧姆挡测量电阻，阻值为12
Ω。
(2)用直流5
mA挡测量电流，共有5个大格，每个大格1
mA，每个小格0.1
mA，因此读数为2.80
mA，用直流2.5
V挡测量电压，每个大格0.5
V，每个小格0.05
V，因此读数为1.40
V。
14、某电流表内阻Rg为200
Ω，满偏电流Ig为2
mA，如图甲、乙改装成量程为0.1
A和1
A的两个量程的电流表，试求：
(1)图甲中，R1和R2各为多少？
(2)图乙中，R3和R4各为多少？
(3)从安全角度分析，哪种改装方法较好？

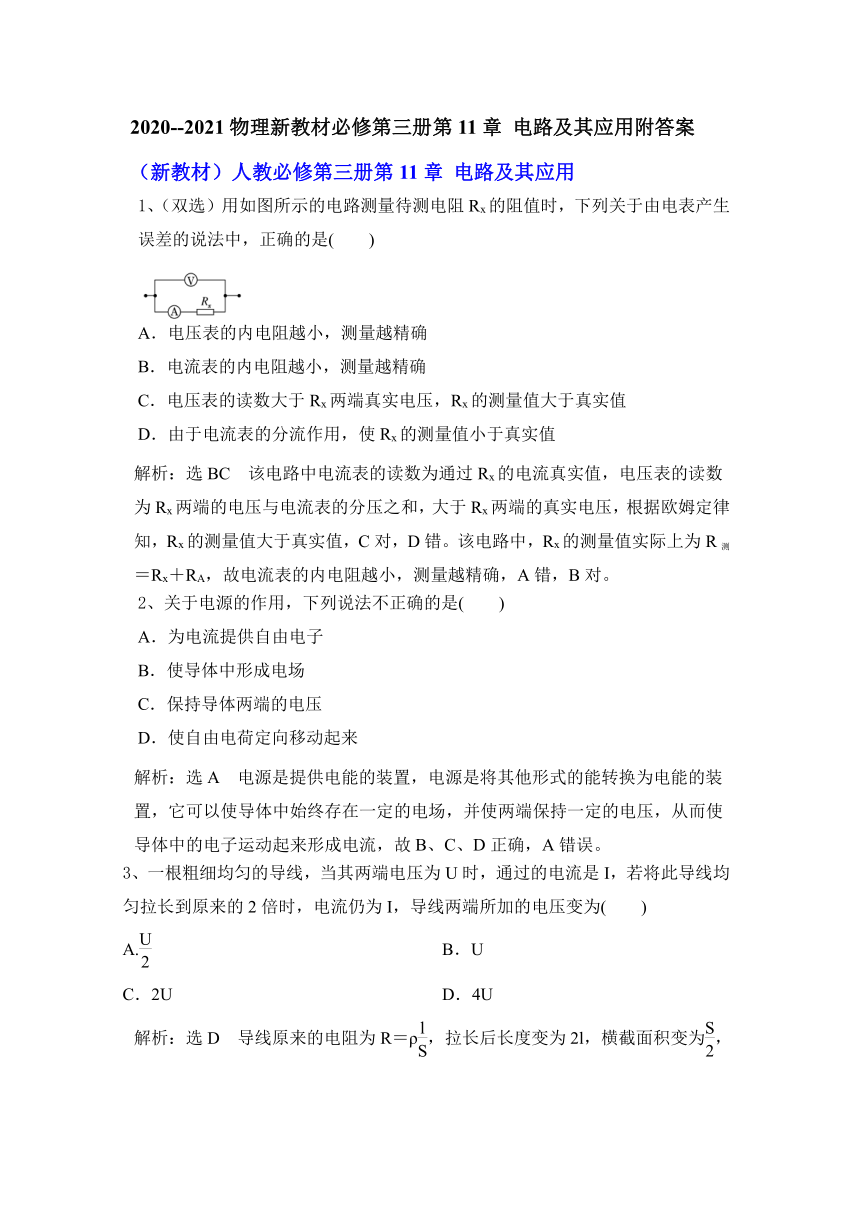

2020--2021物理新教材必修第三册第11章
电路及其应用附答案
（新教材）人教必修第三册第11章
电路及其应用
1、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
解析：选BC　该电路中电流表的读数为通过Rx的电流真实值，电压表的读数为Rx两端的电压与电流表的分压之和，大于Rx两端的真实电压，根据欧姆定律知，Rx的测量值大于真实值，C对，D错。该电路中，Rx的测量值实际上为R测＝Rx＋RA，故电流表的内电阻越小，测量越精确，A错，B对。
2、关于电源的作用，下列说法不正确的是(　　)
A．为电流提供自由电子
B．使导体中形成电场
C．保持导体两端的电压
D．使自由电荷定向移动起来
解析：选A　电源是提供电能的装置，电源是将其他形式的能转换为电能的装置，它可以使导体中始终存在一定的电场，并使两端保持一定的电压，从而使导体中的电子运动起来形成电流，故B、C、D正确，A错误。
3、一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为(　　)
A.
B．U
C．2U
D．4U
解析：选D　导线原来的电阻为R＝ρ，拉长后长度变为2l，横截面积变为，所以R′＝ρ＝ρ＝4R。导线原来两端的电压为U＝IR，拉长后两端的电压为U′＝IR′＝4IR＝4U，D正确。
4、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
解析：选A　实验中应测量出金属丝接入电路中的有效长度，而不是全长；金属丝的电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法。故A操作错误。
5、一电压表，内阻为3
kΩ，量程为0～3
V，要把它改装成一个量程为0～15
V的电压表，需要给它(　　)
A．并联一个12
kΩ的电阻
B．并联一个15
kΩ的电阻
C．串联一个12
kΩ的电阻
D．串联一个15
kΩ的电阻
解析：选C　增大电压表的量程，需要给它串联一个电阻，R＝＝＝12
kΩ，故C正确。
6、如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查出断导线，某同学想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。在下列选项中，符合操作规程的是(　　)
A．直流10
V挡　　　　　　
B．直流0.5
A挡
C．直流2.5
V挡
D．欧姆挡
解析：选A　因为被检测的电路为含电源电路，所以选用欧姆挡一定不可。由于电路中电源电动势为6
V，所以选用直流2.5
V挡也不安全。估测电路中电流，最大值可能为Im＝＝
A＝1.2
A，所以选用直流0.5
A挡也不对，只有选用直流10
V挡。
7、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
解析：选AB　正电荷Q均匀分布在橡胶环上，当环转动时，在环上任取一截面，则一个周期T内穿过此截面的电荷量为Q，由电流的定义式I＝及T＝得，环中等效电流为I＝＝，故A、B正确。
8、关于导线中的电场，下列说法正确的是(　　)
A．导线内的电场线可以与导线相交
B．导线内的电场E是由电源电场E0和导线侧面堆积电荷形成的电场E′叠加的结果
C．导线侧面堆积电荷分布是稳定的，故导线处于静电平衡状态
D．导线中的电场是静电场的一种
解析：选B　导线内的电场线与导线是平行的，故A错；导线中的电场是电源电场和导线侧面堆积电荷形成的电场叠加而成的，故B对；导线内电场不为零，不是静电平衡状态，导线中的电场是恒定电场，并非静电场的一种，故C、D错。
9、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3
B．1∶3
C．1∶2
D．3∶1
解析：选B　由图像可知两导线电压降分别为UA＝6
V，UB＝4
V；由于它们串联，则3RB＝2RA；由电阻定律可知＝，得＝，选项B正确。
10、如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(　　)
A．R1∶R2＝1∶3
B．R1∶R2＝2∶3
C．将R1与R2串联后接于电源上，则电流之比I1∶I2＝1∶3
D．将R1与R2并联后接于电源上，则电流之比I1∶I2＝1∶3
解析：选A　根据I?U图像知，图线的斜率表示电阻的倒数，所以R1∶R2＝1∶3，故A正确，B错误；串联电路电流相等，所以将R1与R2串联后接于电源上，电流之比I1∶I2＝1∶1，故C错误；并联电路中各支路电压相等，电流之比等于电阻之反比，所以将R1与R2并联后接于电源上，电流之比I1∶I2＝3∶1，故D错误。
11、关于公式I＝，下列说法中正确的是(　　)
A．式中的q表示单位时间内通过导体横截面的电荷量
B．式中的q表示通过导体单位横截面积的电荷量
C．比值能表示电流的强弱
D．该公式表明电流跟通过导体横截面的电荷量成正比，跟通电时间成反比
解析：选C　公式I＝中q表示在时间t内通过导体横截面的电荷量，选项A、B错误；比值表示电流的强弱，选项C正确；由电流的微观表达式可知，电流决定于导体中单位体积内的自由电荷数、自由电荷的电荷量、自由电荷定向移动的速率以及导体的横截面积，故选项D错误。
12、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1
cm2的正方形铂片，间距为d＝1
cm，把它们浸在待测液体中，若通过两根引线加上U＝6
V的电压时，测出电流I＝1
μA，则这种液体的电阻率为多少？
解析：R＝＝
Ω＝6×106
Ω
由题意知：l＝d＝10－2
m，S＝10－4
m2
由R＝ρ得ρ＝＝
Ω·m＝6×104
Ω·m。
答案：6×104
Ω·m
13、如图所示为一正在测量中的多用电表表盘。
(1)如果多用电表是用“×1
k”欧姆挡测量电阻，则指针位置的读数为________；如果多用电表是用“×1”欧姆挡测量电阻，则指针位置的读数为________。
(2)如果是用直流5
mA挡测量电流，则指针位置的读数为________；如果是用直流2.5
V挡测量电压，则指针位置的读数为________。
解析：(1)用“×1
k”欧姆挡测量电阻，阻值为12×103
Ω，用“×1”欧姆挡测量电阻，阻值为12
Ω。
(2)用直流5
mA挡测量电流，共有5个大格，每个大格1
mA，每个小格0.1
mA，因此读数为2.80
mA，用直流2.5
V挡测量电压，每个大格0.5
V，每个小格0.05
V，因此读数为1.40
V。
答案：(1)12×103
Ω(或12
kΩ)　12
Ω　(2)2.80
mA　1.40
V
14、某电流表内阻Rg为200
Ω，满偏电流Ig为2
mA，如图甲、乙改装成量程为0.1
A和1
A的两个量程的电流表，试求：
(1)图甲中，R1和R2各为多少？
(2)图乙中，R3和R4各为多少？
(3)从安全角度分析，哪种改装方法较好？
解析：(1)按图甲接法，由并联电路中电流跟电阻成反比，可得R1＝Rg＝×200
Ω＝4.08
Ω
R2＝Rg＝×200
Ω＝0.4
Ω。
(2)按图乙接法，量程为1
A时，R4和Rg串联后与R3并联；量程为0.1
A时，R3和R4串联后与Rg并联，分别得
Ig(Rg＋R4)＝(1－Ig)R3
IgRg＝(0.1－Ig)(R3＋R4)
解得R3＝0.41
Ω，R4＝3.67
Ω。
(3)乙图接法较好。
甲图中，若开关接触不良而没有接通，或换量程的过程中，电流将全部流经表头，可能把表头烧坏。
答案：(1)4.08
Ω　0.4
Ω　(2)0.41
Ω　3.67
Ω
(3)见解析
