九年级物理专题训练之电路故障判断
【方法梳理】
1、解题步骤：（1）分析串并联（2）判断断短路（3）确定故障部位
2、解题方法
（1）串联电路
断路特征：灯不亮、电流表无示数。若电压表有示数，则它所测部位断路；
若无示数，则其外部断路。
短路特征：电源短路：所有灯都不亮，电源损坏。
某灯短路：该灯不亮，其他灯能亮。
（2）并联电路
断路特征：某支路电流表无示数、某灯不亮，
则该支路断路。
短路特征：所有灯都不亮、电压表无示数，电流表烧坏，则为短路。
【经典例题】
1.如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（
B
）
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路
解析：由图知，两灯串联；有一只灯泡发光说明电路是通的，则某灯短路。

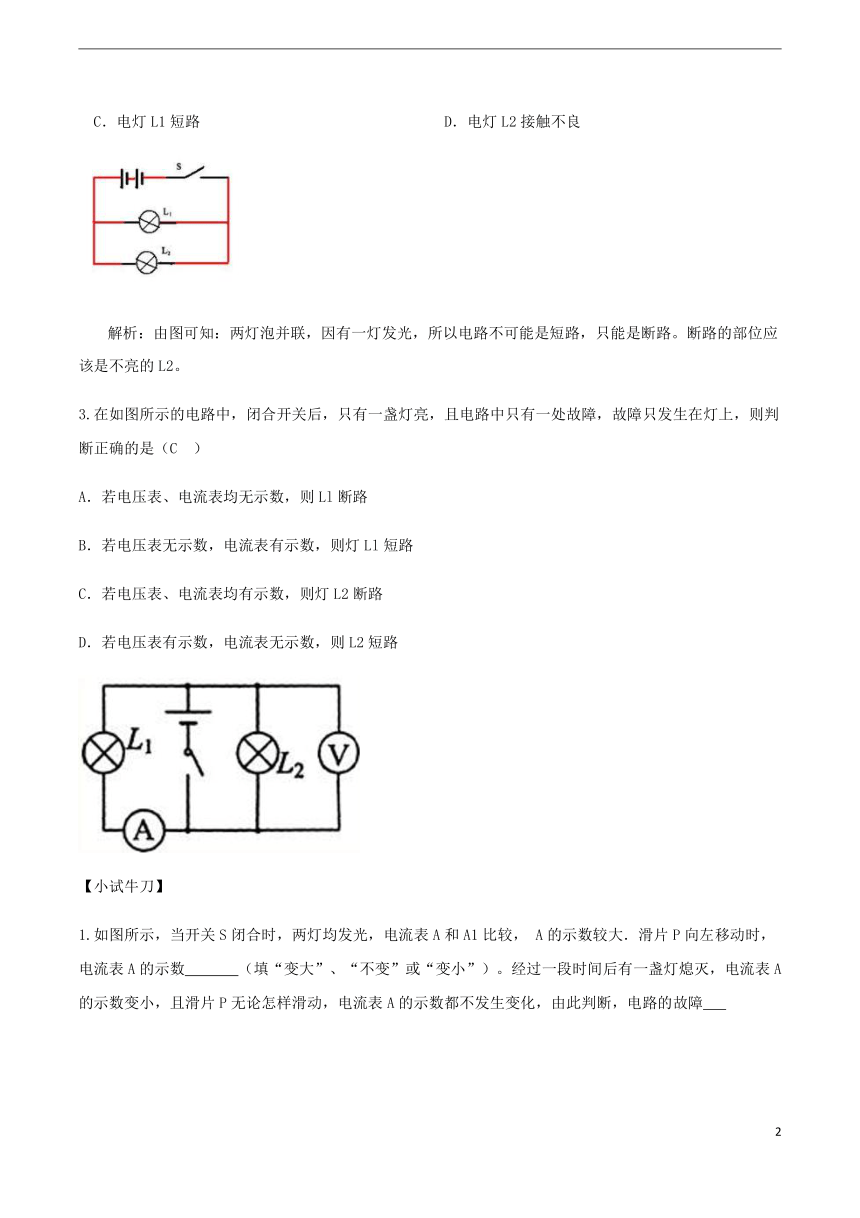

2.电压表测量的是灯L1两端的电压，其示数为6V（即电源电压），说明灯L1不可能被短路（否则电压表示数为0）；当灯L2短路时，此S后，发现灯L1亮，L2不亮．此电路的故障可能是（D　）
A．开关S接触不良
B．电灯L1灯丝断了
C．电灯L1短路
D．电灯L2接触不良
解析：由图可知：两灯泡并联，因有一灯发光，所以电路不可能是短路，只能是断路。断路的部位应该是不亮的L2。
3.在如图所示的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是（C　）
A．若电压表、电流表均无示数，则Ll断路
B．若电压表无示数，电流表有示数，则灯Ll短路
C．若电压表、电流表均有示数，则灯L2断路
D．若电压表有示数，电流表无示数，则L2短路
【小试牛刀】

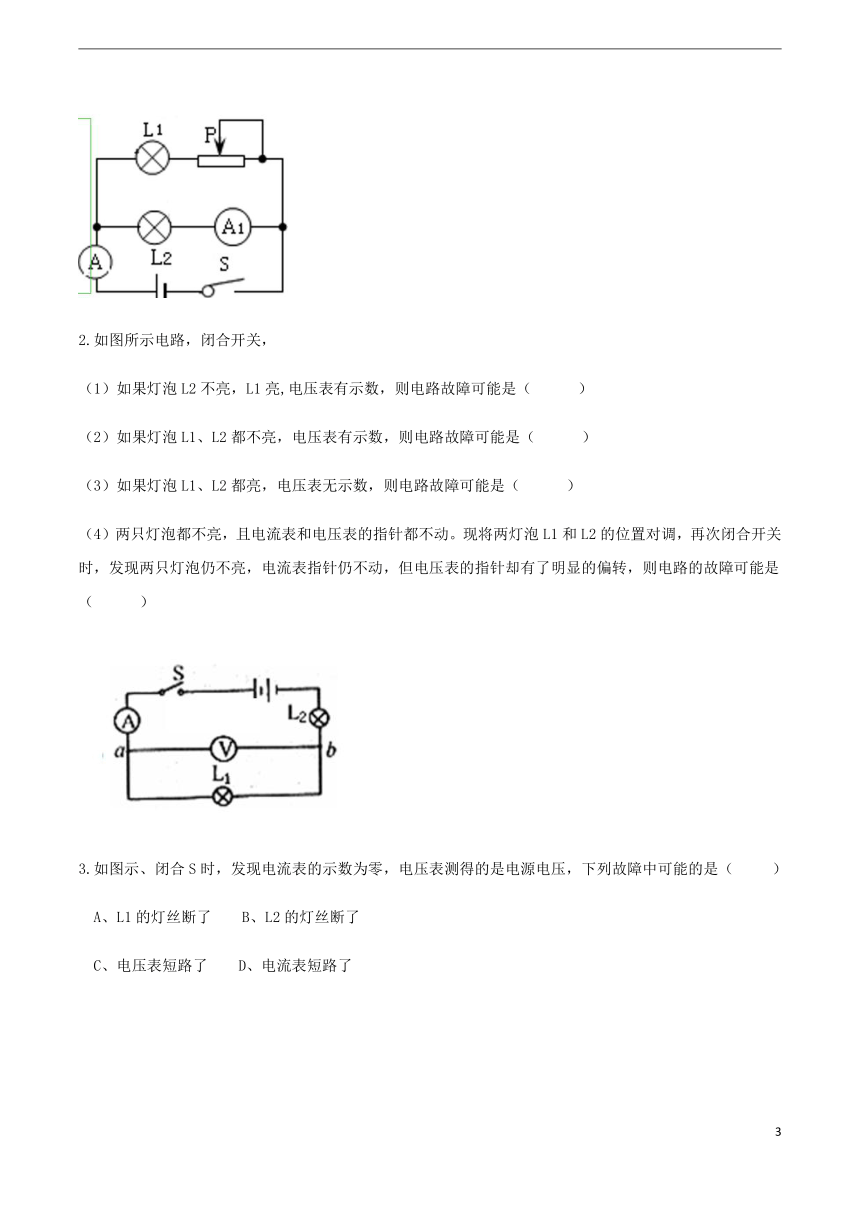

1.如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，
A的示数较大．滑片P向左移动时，电流表A的示数
（填“变大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障
2.如图所示电路，闭合开关，
（1）如果灯泡L2不亮，L1亮,电压表有示数，则电路故障可能是（
）
（2）如果灯泡L1、L2都不亮，电压表有示数，则电路故障可能是（
）
（3）如果灯泡L1、L2都亮，电压表无示数，则电路故障可能是（
）
（4）两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，则电路的故障可能是（
）
3.如图示、闭合S时，发现电流表的示数为零，电压表测得的是电源电压，下列故障中可能的是（
）
A、L1的灯丝断了
B、L2的灯丝断了
C、电压表短路了
D、电流表短路了
4.如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0～0.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两电阻中的其中一个引起，则出现的故障是（
）
A、R2短路
B、R2断路
C、R1短路
D、R1断路
5.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（
）
A、L1灯丝断了
B、L1灯座两接线柱直接接通了
C、L2灯丝断了
D、L2灯座两接线柱直接接通了
小结
在测量小灯泡电阻的实验中常出现的操作不当或电路故障现象及其原因如下表：
电路图
故障原因
故障表现
连接电路时开关未闭合
最后一根导线接好了，灯泡就亮了
开关闭合前，滑片未移至最大阻值处
电流表、电压表示数较大，灯泡较亮或灯泡闪一下，随即熄灭
电流表或电压表未调零
开关闭合前，指针指在0刻度线左侧
电流表或电压表正负接线柱接反了
开关闭合后，指针反向偏转
小灯泡短路
电流表示数偏大，电压表无示数，小灯泡不亮
小灯泡断路
电压表示数接近电源的电压，电流表无示数，小灯泡不亮
滑动变阻器“上上连接”
电路中电流不能改变，电压表的示数为电源的电压，灯泡很亮，也可能烧坏灯泡，滑动变阻器失去作用
滑动变阻器“下下连接”
电路中电流很小，且不能改变，灯泡较暗或不亮，滑动变阻器失去作用
电流表和电压表颠倒
电压表的示数接近电源电压，灯泡不亮，电流表无示数
滑动变阻器与电压表并联
移动滑片，电流表示数变大，电压表示数变小
滑动变阻器断路
电压表和电流表都没有示数，小灯泡不亮
答案：1.
变大
L1断路解析：一灯泡不亮，电流表A示数变小，干路电流变小，说明其中一个灯泡断路；移动滑动变阻器滑片，电流表示数不变，应该是滑动变阻器所在支路断路，由题意知，与滑动变阻器串联的灯泡L1断路
2.（1）如果灯泡L2不亮，L1亮,电压表有示数，则电路故障可能是（
L2短
）
（2）如果灯泡L1、L2都不亮，电压表有示数，则电路故障可能是（
L1断
）
（3）如果灯泡L1、L2都亮，电压表无示数，则电路故障可能是（
电压表损坏
）
（4）两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，则电路的故障可能是（
L2断
）
3.如图示、闭合S时，发现电流表的示数为零，电压表测得的是电源电压，下列故障中可能的是（
A
）
A、L1的灯丝断了
B、L2的灯丝断了
C、电压表短路了
D、电流表短路了
4.如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0～0.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两电阻中的其中一个引起，则出现的故障是（
D
）
A、R2短路
B、R2断路
C、R1短路
D、R1断路
5.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（
B
）
A、L1灯丝断了
B、L1灯座两接线柱直接接通了
C、L2灯丝断了
D、L2灯座两接线柱直接接通了
4
