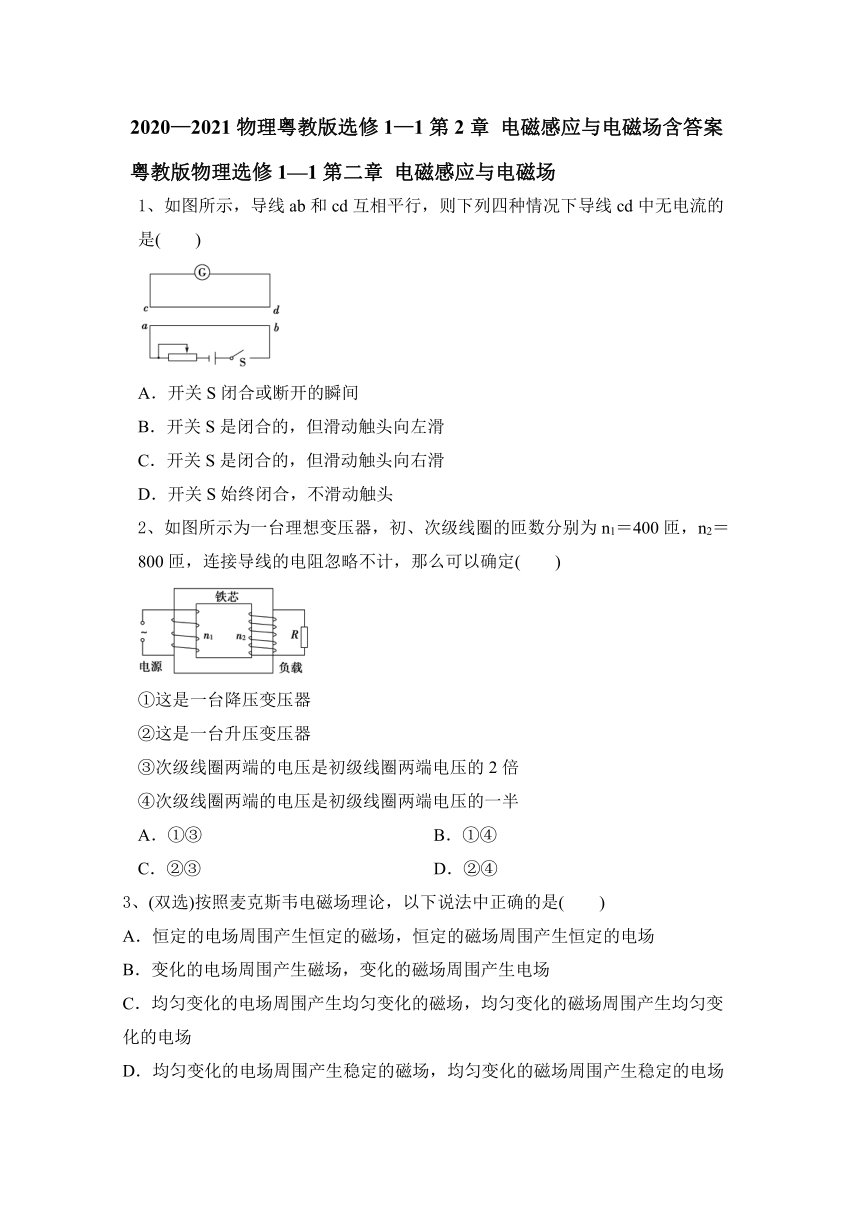

2020—2021物理粤教版选修1—1第2章
电磁感应与电磁场含答案
粤教版物理选修1—1第二章
电磁感应与电磁场
1、如图所示，导线ab和cd互相平行，则下列四种情况下导线cd中无电流的是(　　)
A．开关S闭合或断开的瞬间
B．开关S是闭合的，但滑动触头向左滑
C．开关S是闭合的，但滑动触头向右滑
D．开关S始终闭合，不滑动触头
2、如图所示为一台理想变压器，初、次级线圈的匝数分别为n1＝400匝，n2＝800匝，连接导线的电阻忽略不计，那么可以确定(　　)
①这是一台降压变压器
②这是一台升压变压器
③次级线圈两端的电压是初级线圈两端电压的2倍
④次级线圈两端的电压是初级线圈两端电压的一半
A．①③　　　
B．①④
C．②③
D．②④
3、(双选)按照麦克斯韦电磁场理论，以下说法中正确的是(　　)
A．恒定的电场周围产生恒定的磁场，恒定的磁场周围产生恒定的电场
B．变化的电场周围产生磁场，变化的磁场周围产生电场
C．均匀变化的电场周围产生均匀变化的磁场，均匀变化的磁场周围产生均匀变化的电场
D．均匀变化的电场周围产生稳定的磁场，均匀变化的磁场周围产生稳定的电场
4、(多选)如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开，当开关S接通时，以下说法正确的是(　　)
A．副线圈两端M、N的输出电压减小
B．副线圈输电线等效电阻R上的电压增大
C．通过灯泡L1的电流减小
D．通过电流表A
的电流增大
5、(多选)如图所示，矩形线框abcd与磁场方向垂直，且一半在匀强磁场内，另一半在磁场外．要使线框中产生感应电流，下列方法中可行的是(　　)
A．以ad边为轴转动
B．以中心线OO′为轴转动
C．以ab边为轴转动(小于60°)
D．以cd边为轴转动(小于60°)
6、(双选)如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，若“井”字形回路中有感应电流通过，则可能(　　)
A．v1＞v2　　　
B．v1＜v2
C．v1＝v2
D．无法确定

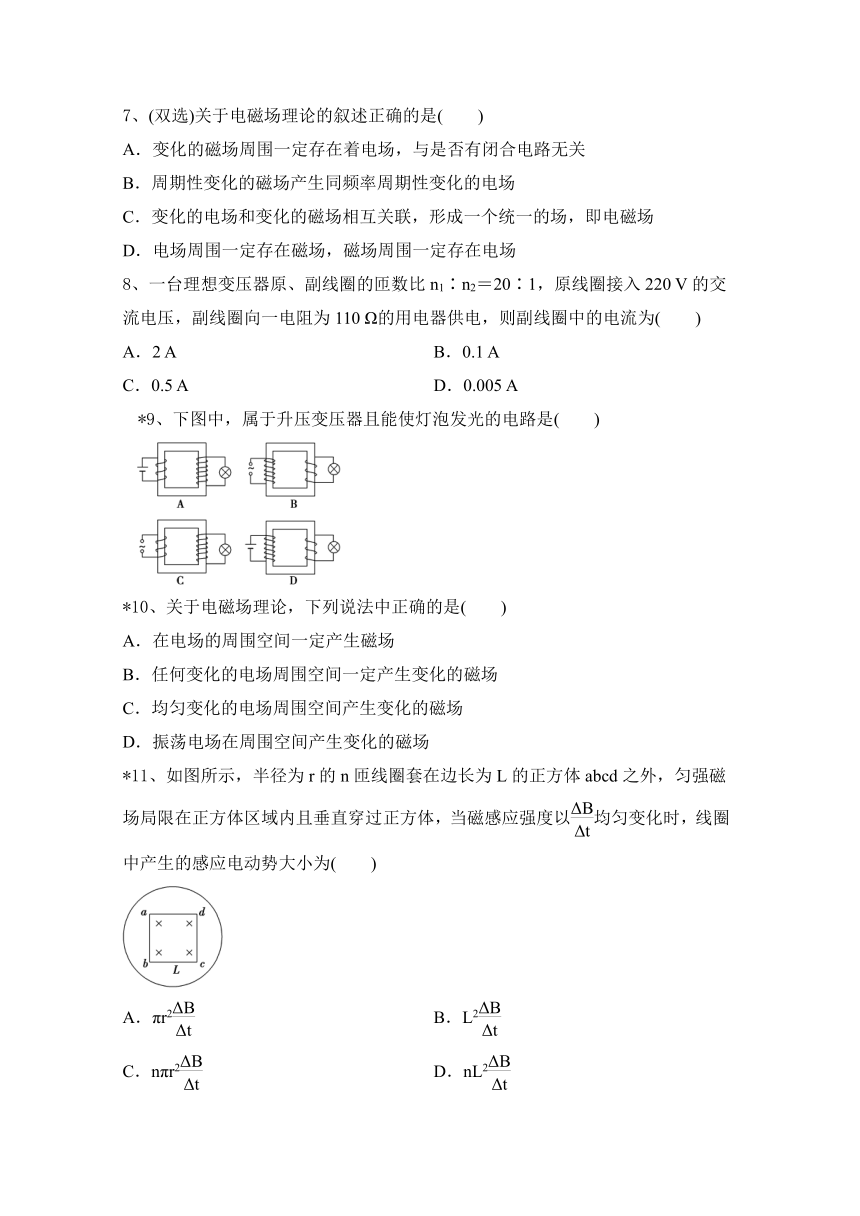

7、(双选)关于电磁场理论的叙述正确的是(　　)
A．变化的磁场周围一定存在着电场，与是否有闭合电路无关
B．周期性变化的磁场产生同频率周期性变化的电场
C．变化的电场和变化的磁场相互关联，形成一个统一的场，即电磁场
D．电场周围一定存在磁场，磁场周围一定存在电场
8、一台理想变压器原、副线圈的匝数比n1∶n2＝20∶1，原线圈接入220
V的交流电压，副线圈向一电阻为110
Ω的用电器供电，则副线圈中的电流为(　　)
A．2
A
B．0.1
A
C．0.5
A
D．0.005
A
9、下图中，属于升压变压器且能使灯泡发光的电路是(　　)
10、关于电磁场理论，下列说法中正确的是(　　)
A．在电场的周围空间一定产生磁场
B．任何变化的电场周围空间一定产生变化的磁场
C．均匀变化的电场周围空间产生变化的磁场
D．振荡电场在周围空间产生变化的磁场
11、如图所示，半径为r的n匝线圈套在边长为L的正方体abcd之外，匀强磁场局限在正方体区域内且垂直穿过正方体，当磁感应强度以均匀变化时，线圈中产生的感应电动势大小为(　　)
A．πr2　　
B．L2
C．nπr2
D．nL2

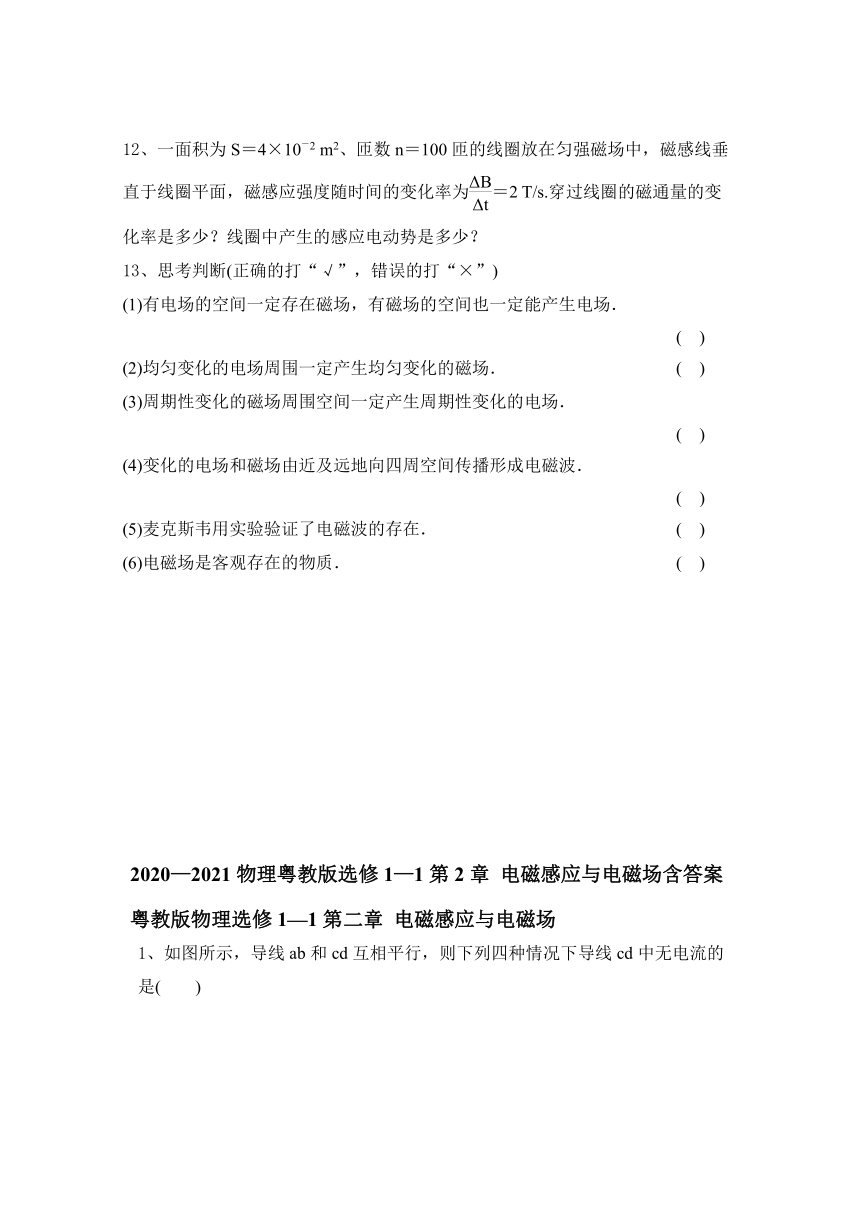

12、一面积为S＝4×10－2
m2、匝数n＝100匝的线圈放在匀强磁场中，磁感线垂直于线圈平面，磁感应强度随时间的变化率为＝2
T/s.穿过线圈的磁通量的变化率是多少？线圈中产生的感应电动势是多少？
13、思考判断(正确的打“√”，错误的打“×”)
(1)有电场的空间一定存在磁场，有磁场的空间也一定能产生电场．
(
)
(2)均匀变化的电场周围一定产生均匀变化的磁场．
(
)
(3)周期性变化的磁场周围空间一定产生周期性变化的电场．
(
)
(4)变化的电场和磁场由近及远地向四周空间传播形成电磁波．
(
)
(5)麦克斯韦用实验验证了电磁波的存在．
(
)
(6)电磁场是客观存在的物质．
(
)
2020—2021物理粤教版选修1—1第2章
电磁感应与电磁场含答案
粤教版物理选修1—1第二章
电磁感应与电磁场
1、如图所示，导线ab和cd互相平行，则下列四种情况下导线cd中无电流的是(　　)
A．开关S闭合或断开的瞬间
B．开关S是闭合的，但滑动触头向左滑
C．开关S是闭合的，但滑动触头向右滑
D．开关S始终闭合，不滑动触头
D　[开关S闭合或断开的瞬间以及S闭合后滑动触头左右滑动时，都能使导线ab中的电流发生变化，穿过上面闭合线圈的磁通量发生变化，cd中就会有电流产生，故正确选项为D.]
2、如图所示为一台理想变压器，初、次级线圈的匝数分别为n1＝400匝，n2＝800匝，连接导线的电阻忽略不计，那么可以确定(　　)
①这是一台降压变压器
②这是一台升压变压器
③次级线圈两端的电压是初级线圈两端电压的2倍
④次级线圈两端的电压是初级线圈两端电压的一半
A．①③　　　
B．①④
C．②③
D．②④
C　[由＝得U2＝2U1，变压器为升压变压器，②③正确．]
3、(双选)按照麦克斯韦电磁场理论，以下说法中正确的是(　　)
A．恒定的电场周围产生恒定的磁场，恒定的磁场周围产生恒定的电场
B．变化的电场周围产生磁场，变化的磁场周围产生电场
C．均匀变化的电场周围产生均匀变化的磁场，均匀变化的磁场周围产生均匀变化的电场
D．均匀变化的电场周围产生稳定的磁场，均匀变化的磁场周围产生稳定的电场
BD　[对此理论全面正确的理解为：不变化的电场周围不产生磁场；变化的电场周围可以产生变化磁场，也可以产生不变化的磁场；均匀变化的电场周围产生稳定的磁场；周期性变化的电场产生同频率的周期性变化的磁场．变化的磁场产生电场的规律与以上类似，故正确答案为B、D.]
4、(多选)如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开，当开关S接通时，以下说法正确的是(　　)
A．副线圈两端M、N的输出电压减小
B．副线圈输电线等效电阻R上的电压增大
C．通过灯泡L1的电流减小
D．通过电流表A
的电流增大
BCD　[副线圈两端电压U2＝U1，电源电压不变，则U2不变，M、N两端电压不变，故A错误．开关S闭合，L2与L1并联，使副线圈的负载电阻的阻值变小，M、N间的输出电压不变，副线圈中的总电流I2增大，电阻R上的电压降UR＝I2R亦增大，灯泡L1两端的电压减小，L1中的电流减小，B、C正确．由I2增大，导致原线圈中电流I1相应增大，故D正确．]
5、(多选)如图所示，矩形线框abcd与磁场方向垂直，且一半在匀强磁场内，另一半在磁场外．要使线框中产生感应电流，下列方法中可行的是(　　)
A．以ad边为轴转动
B．以中心线OO′为轴转动
C．以ab边为轴转动(小于60°)
D．以cd边为轴转动(小于60°)
ABC　[当线框以ad边为轴或以中心线OO′为轴转动时，在磁场中的投影面积S在变化，因而有磁通量Φ的变化，有感应电流的产生，选项A、B是可行的．当线框以ab边为轴转动(小于60°)时，在磁场中的投影面积S减小，因而磁通量Φ减小，也有感应电流，选项C是可行的．当线框以cd边为轴转动(小于60°)时，虽然整个线框在垂直于磁感应强度方向上的投影面积减小，但在磁场内的那部分投影面积并未改变，据公式Φ＝B·S，穿过线框平面的磁通量不变，无感应电流．因此，选项A、B、C是可行的．]
6、(双选)如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，若“井”字形回路中有感应电流通过，则可能(　　)
A．v1＞v2　　　
B．v1＜v2
C．v1＝v2
D．无法确定
AB　[只要金属棒ab、cd的运动速度不相等，“井”字形回路中的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．]
7、(双选)关于电磁场理论的叙述正确的是(　　)
A．变化的磁场周围一定存在着电场，与是否有闭合电路无关
B．周期性变化的磁场产生同频率周期性变化的电场
C．变化的电场和变化的磁场相互关联，形成一个统一的场，即电磁场
D．电场周围一定存在磁场，磁场周围一定存在电场
AB　[变化的磁场周围产生电场，
当电场中有闭合回路时，回路中有电流．若无闭合回路，电场仍然存在，A正确；若形成电磁场必须有周期性变化的电场和磁场，B对，C、D错．]
8、一台理想变压器原、副线圈的匝数比n1∶n2＝20∶1，原线圈接入220
V的交流电压，副线圈向一电阻为110
Ω的用电器供电，则副线圈中的电流为(　　)
A．2
A
B．0.1
A
C．0.5
A
D．0.005
A
B　[由于＝，故U2＝U1＝×220
V＝11
V，故副线圈电流I2＝＝0.1
A，B对．]
9、下图中，属于升压变压器且能使灯泡发光的电路是(　　)
C　[变压器不改变直流电压，A、D错；升压变压器的原线圈比副线圈的匝数少，B错，C对．]
10、关于电磁场理论，下列说法中正确的是(　　)
A．在电场的周围空间一定产生磁场
B．任何变化的电场周围空间一定产生变化的磁场
C．均匀变化的电场周围空间产生变化的磁场
D．振荡电场在周围空间产生变化的磁场
D　[由麦克斯韦电磁场理论知：不变化的电场周围不产生磁场，变化的电场周围一定产生磁场，产生的磁场性质是由电场的变化情况决定的，均匀变化的电场产生稳定的磁场，不均匀变化的电场产生变化的磁场，振荡的电场产生同频率振荡的磁场，反之亦然，故选项D正确．]
11、如图所示，半径为r的n匝线圈套在边长为L的正方体abcd之外，匀强磁场局限在正方体区域内且垂直穿过正方体，当磁感应强度以均匀变化时，线圈中产生的感应电动势大小为(　　)
A．πr2　　
B．L2
C．nπr2
D．nL2
D　[磁场的有效面积S＝L2，根据法拉第电磁感应定律，线圈中产生的感应电动势大小E＝n＝nL2，选项D正确．]
12、一面积为S＝4×10－2
m2、匝数n＝100匝的线圈放在匀强磁场中，磁感线垂直于线圈平面，磁感应强度随时间的变化率为＝2
T/s.穿过线圈的磁通量的变化率是多少？线圈中产生的感应电动势是多少？
[解析]　穿过线圈的磁通量的变化率
＝·S＝2×4×10－2
Wb/s
＝8×10－2
Wb/s
由法拉第电磁感应定律得
E＝n＝100×8×10－2
V＝8
V.
[答案]　8×10－2
Wb/s　8
V
13、思考判断(正确的打“√”，错误的打“×”)
(1)有电场的空间一定存在磁场，有磁场的空间也一定能产生电场．
(
)
(2)均匀变化的电场周围一定产生均匀变化的磁场．
(
)
(3)周期性变化的磁场周围空间一定产生周期性变化的电场．
(
)
(4)变化的电场和磁场由近及远地向四周空间传播形成电磁波．
(
)
(5)麦克斯韦用实验验证了电磁波的存在．
(
)
(6)电磁场是客观存在的物质．
(
)
【答案】（1）×
（2）×
（3）√
（4）√
（5）×
（6）√
