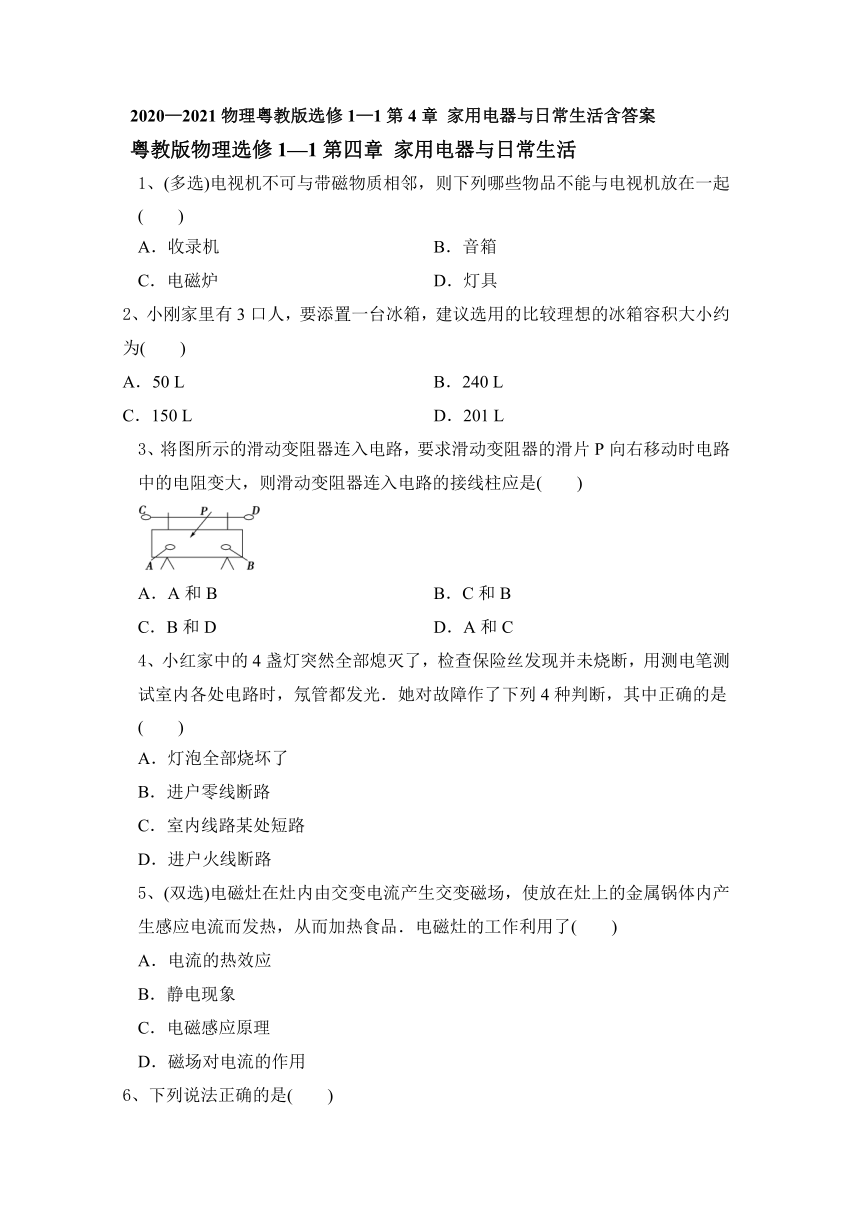

2020—2021物理粤教版选修1—1第4章
家用电器与日常生活含答案
粤教版物理选修1—1第四章
家用电器与日常生活
1、(多选)电视机不可与带磁物质相邻，则下列哪些物品不能与电视机放在一起(　　)
A．收录机
B．音箱
C．电磁炉
D．灯具
2、小刚家里有3口人，要添置一台冰箱，建议选用的比较理想的冰箱容积大小约为(　　)
A．50
L
B．240
L
C．150
L
D．201
L
3、将图所示的滑动变阻器连入电路，要求滑动变阻器的滑片P向右移动时电路中的电阻变大，则滑动变阻器连入电路的接线柱应是(　　)
A．A和B　　　　　
B．C和B
C．B和D
D．A和C
4、小红家中的4盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内各处电路时，氖管都发光．她对故障作了下列4种判断，其中正确的是(　　)
A．灯泡全部烧坏了
B．进户零线断路
C．室内线路某处短路
D．进户火线断路
5、(双选)电磁灶在灶内由交变电流产生交变磁场，使放在灶上的金属锅体内产生感应电流而发热，从而加热食品．电磁灶的工作利用了(　　)
A．电流的热效应
B．静电现象
C．电磁感应原理
D．磁场对电流的作用

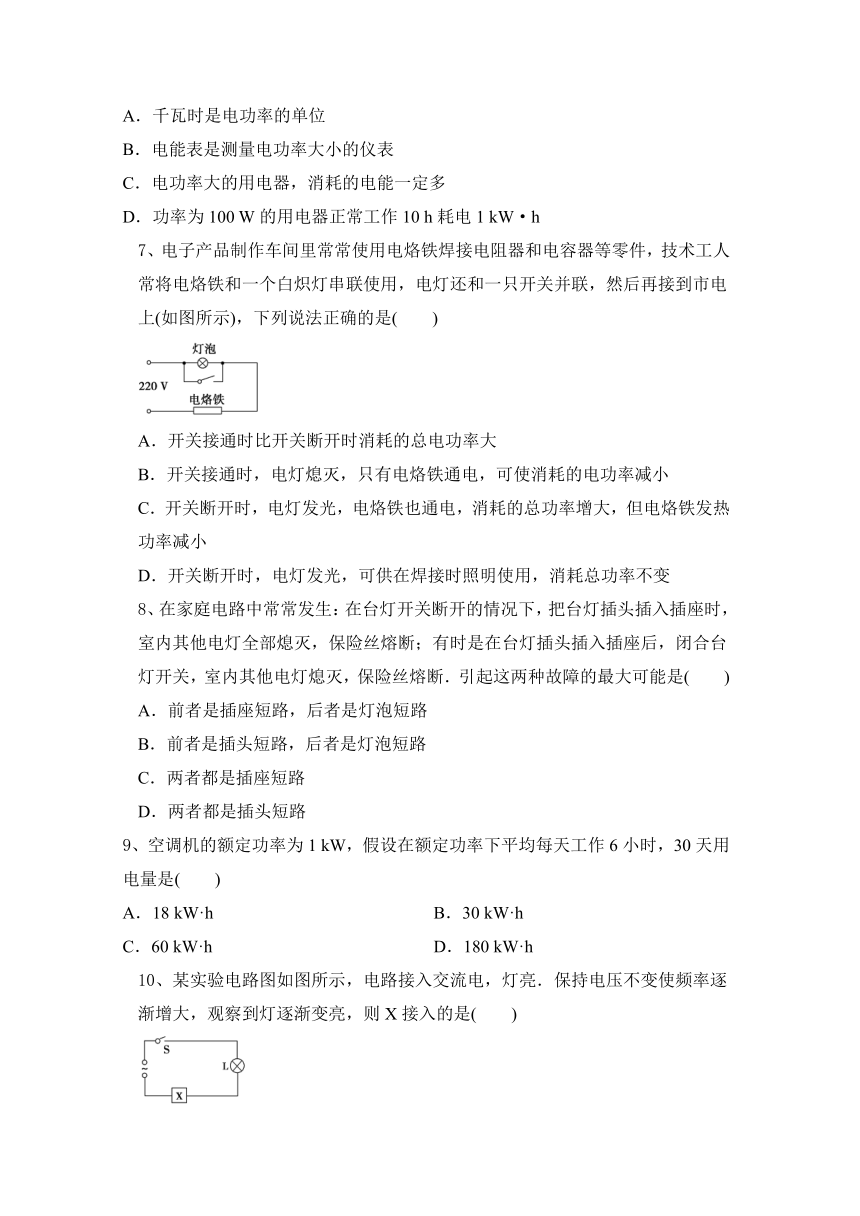

6、下列说法正确的是(　　)
A．千瓦时是电功率的单位
B．电能表是测量电功率大小的仪表
C．电功率大的用电器，消耗的电能一定多
D．功率为100
W的用电器正常工作10
h耗电1
kW·h　
7、电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个白炽灯串联使用，电灯还和一只开关并联，然后再接到市电上(如图所示)，下列说法正确的是(　　)
A．开关接通时比开关断开时消耗的总电功率大
B．开关接通时，电灯熄灭，只有电烙铁通电，可使消耗的电功率减小
C．开关断开时，电灯发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热功率减小
D．开关断开时，电灯发光，可供在焊接时照明使用，消耗总功率不变
8、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
9、空调机的额定功率为1
kW，假设在额定功率下平均每天工作6小时，30天用电量是(　　)
A．18
kW·h
B．30
kW·h
C．60
kW·h
D．180
kW·h
10、某实验电路图如图所示，电路接入交流电，灯亮．保持电压不变使频率逐渐增大，观察到灯逐渐变亮，则X接入的是(　　)

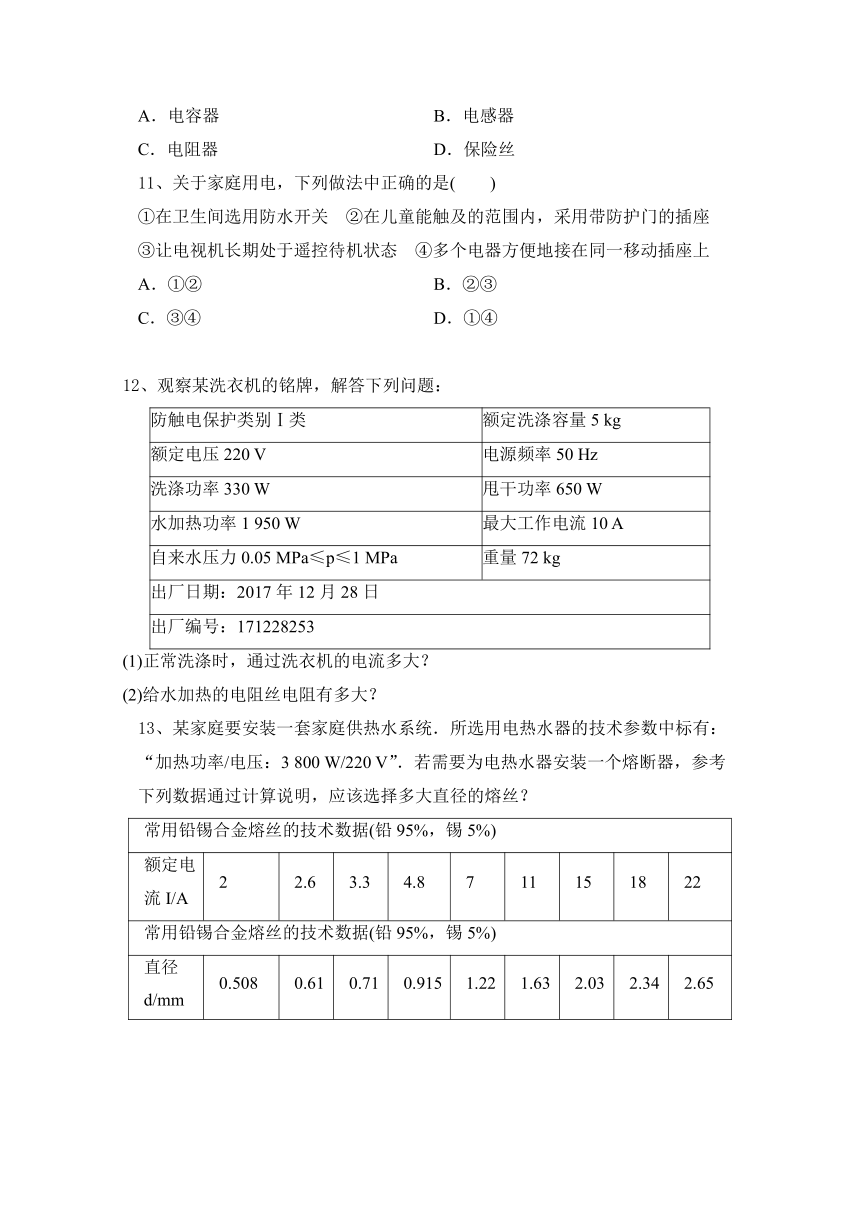

A．电容器
B．电感器
C．电阻器
D．保险丝
11、关于家庭用电，下列做法中正确的是(　　)
①在卫生间选用防水开关　②在儿童能触及的范围内，采用带防护门的插座　③让电视机长期处于遥控待机状态　④多个电器方便地接在同一移动插座上
A．①②　　　
B．②③
C．③④
D．①④
12、观察某洗衣机的铭牌，解答下列问题：
防触电保护类别Ⅰ类
额定洗涤容量5
kg
额定电压220
V
电源频率50
Hz
洗涤功率330
W
甩干功率650
W
水加热功率1
950
W
最大工作电流10
A
自来水压力0.05
MPa≤p≤1
MPa
重量72
kg
出厂日期：2017年12月28日
出厂编号：171228253
(1)正常洗涤时，通过洗衣机的电流多大？
(2)给水加热的电阻丝电阻有多大？
13、某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压：3
800
W/220
V”．若需要为电热水器安装一个熔断器，参考下列数据通过计算说明，应该选择多大直径的熔丝？
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
额定电流I/A
2
2.6
3.3
4.8
7
11
15
18
22
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
直径d/mm
0.508
0.61
0.71
0.915
1.22
1.63
2.03
2.34
2.65
2020—2021物理粤教版选修1—1第4章
家用电器与日常生活含答案
粤教版物理选修1—1第四章
家用电器与日常生活
1、(多选)电视机不可与带磁物质相邻，则下列哪些物品不能与电视机放在一起(　　)
A．收录机
B．音箱
C．电磁炉
D．灯具
ABC　[收录机、音箱、电磁炉都是靠磁性物质工作的．]
2、小刚家里有3口人，要添置一台冰箱，建议选用的比较理想的冰箱容积大小约为(　　)
A．50
L
B．240
L
C．150
L
D．201
L
D　[一般而言，电冰箱容积人均60
L到70
L范围内合适．]
3、将图所示的滑动变阻器连入电路，要求滑动变阻器的滑片P向右移动时电路中的电阻变大，则滑动变阻器连入电路的接线柱应是(　　)
A．A和B　　　　　
B．C和B
C．B和D
D．A和C
D　[A、B间有电阻丝，滑片向右移，A、P间电阻丝长度变大，电阻变大，故连入电路的接线柱为A和C或A和D.]
4、小红家中的4盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内各处电路时，氖管都发光．她对故障作了下列4种判断，其中正确的是(　　)
A．灯泡全部烧坏了
B．进户零线断路
C．室内线路某处短路
D．进户火线断路
B　[首先，由于保险丝未断，说明不是室内线路短路现象，故C错误．又由于用测电笔测试室内各处电路时，氖管都发光，说明火线可进入到室内，故D错误．另外用测电笔测试零线时，正常情况下氖管应不发光，现在氖管发光，说明零线通过灯泡的灯丝与火线处于接通状态，故灯泡全部烧坏是不可能的，即A也被排除了．因此本题的答案应选择B，即由于进户零线断路，使电路不能闭合形成电流回路，灯泡都不亮，但室内各处都处于有电状态(氖管发光)．]
5、(双选)电磁灶在灶内由交变电流产生交变磁场，使放在灶上的金属锅体内产生感应电流而发热，从而加热食品．电磁灶的工作利用了(　　)
A．电流的热效应
B．静电现象
C．电磁感应原理
D．磁场对电流的作用
AC　[交变磁场使金属锅体产生感应电流是利用了电磁感应原理；锅体发热是运用了电流的热效应．]
6、下列说法正确的是(　　)
A．千瓦时是电功率的单位
B．电能表是测量电功率大小的仪表
C．电功率大的用电器，消耗的电能一定多
D．功率为100
W的用电器正常工作10
h耗电1
kW·h　
D　[“千瓦时”是指电功单位即“度”；电能表是测量用户所用电能的仪表，测电功；电功率大的用电器工作时间短，消耗的电能就少．只有选项D对．]
7、电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个白炽灯串联使用，电灯还和一只开关并联，然后再接到市电上(如图所示)，下列说法正确的是(　　)
A．开关接通时比开关断开时消耗的总电功率大
B．开关接通时，电灯熄灭，只有电烙铁通电，可使消耗的电功率减小
C．开关断开时，电灯发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热功率减小
D．开关断开时，电灯发光，可供在焊接时照明使用，消耗总功率不变
A　[开关接通将灯泡短路，电灯熄灭，电路中总阻值减小，由P＝知，电路的总电功率增大，A对，B错．开关断开时，电灯发光，电路中总阻值较大，由P＝知，电路的总电功率减小，电烙铁发热功率减小，C、D错．]
8、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
B　[家庭电路中的保险丝熔断，是由于电路中的电流过大引起．而产生电流过大的原因有两个：一是用电器总功率过大，二是发生短路．由生活常识可知台灯的功率一般较小，所以造成保险丝熔断的原因不会是因台灯的功率过大．由台灯插头未插入插座时，室内电灯正常发光可知插座处没有短路．在台灯开关断开的情况下，把台灯插头插入插座时，室内其他灯全部熄灭，保险丝熔断，这是由于插头短路引起；在台灯插头插入插座后，闭合开关室内其他灯熄灭，保险丝熔断，这是由于灯泡短路造成．由以上分析可判定选项B正确．]
9、空调机的额定功率为1
kW，假设在额定功率下平均每天工作6小时，30天用电量是(　　)
A．18
kW·h
B．30
kW·h
C．60
kW·h
D．180
kW·h
D　[每天平均使用6小时，则30天的总的工作时间就是180小时，所以总的用电量就是W＝Pt＝1
kW×180
h＝180
kW·h，所以D正确．]
10、某实验电路图如图所示，电路接入交流电，灯亮．保持电压不变使频率逐渐增大，观察到灯逐渐变亮，则X接入的是(　　)
A．电容器
B．电感器
C．电阻器
D．保险丝
A　[交流电能够通过电容器．交流电的频率越低，电容器对交流电的阻碍作用越明显．当交流电频率增大时，电容器对交流电的阻碍作用减小，灯泡亮度增加．]
11、关于家庭用电，下列做法中正确的是(　　)
①在卫生间选用防水开关　②在儿童能触及的范围内，采用带防护门的插座　③让电视机长期处于遥控待机状态　④多个电器方便地接在同一移动插座上
A．①②　　　
B．②③
C．③④
D．①④
A　[在卫生间选用防水开关能够较好的防止触电等事故的发生，故①正确；采用带防护门的插座可避免儿童将手指插入插孔引起触电事故，故②正确；让电视机长期处于遥控待机状态，浪费电能，故③错误；多个电器接在同一移动插座上，当同时开启这些电器时，会造成瞬间电流很大，电压下降，影响电器正常工作．甚至因移动插座连接线超负荷而发热引起火灾，故④错误．]
12、观察某洗衣机的铭牌，解答下列问题：
防触电保护类别Ⅰ类
额定洗涤容量5
kg
额定电压220
V
电源频率50
Hz
洗涤功率330
W
甩干功率650
W
水加热功率1
950
W
最大工作电流10
A
自来水压力0.05
MPa≤p≤1
MPa
重量72
kg
出厂日期：2017年12月28日
出厂编号：171228253
(1)正常洗涤时，通过洗衣机的电流多大？
(2)给水加热的电阻丝电阻有多大？
[解析]　(1)正常洗涤时，通过洗衣机的电流为
I＝＝
A＝1.5
A.
(2)给水加热的电阻丝电阻为
R＝＝
Ω＝24.8
Ω.
[答案]　(1)1.5
A　(2)24.8
Ω
13、某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压：3
800
W/220
V”．若需要为电热水器安装一个熔断器，参考下列数据通过计算说明，应该选择多大直径的熔丝？
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
额定电流I/A
2
2.6
3.3
4.8
7
11
15
18
22
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
直径d/mm
0.508
0.61
0.71
0.915
1.22
1.63
2.03
2.34
2.65
[解析]　P＝3
800
W，U＝220
V，I＝＝
A≈17.27
A．查表可知：应选用直径为2.34
mm，额定电流为18
A的熔丝．
[答案]　应选用直径为2.34
mm的熔丝
