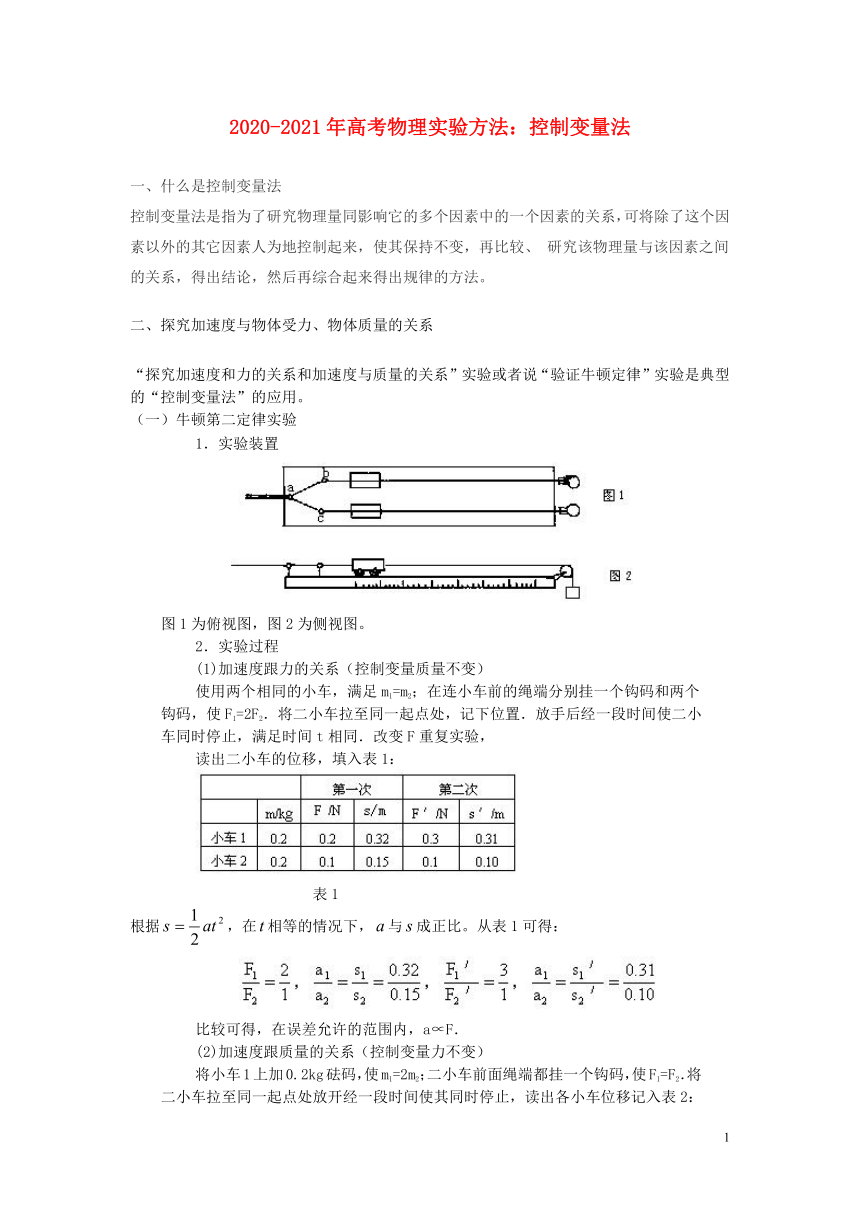

2020-2021年高考物理实验方法：控制变量法
一、什么是控制变量法
控制变量法是指为了研究物理量同影响它的多个因素中的一个因素的关系，可将除了这个因素以外的其它因素人为地控制起来，使其保持不变，再比较、
研究该物理量与该因素之间的关系，得出结论，然后再综合起来得出规律的方法。
二、探究加速度与物体受力、物体质量的关系
“探究加速度和力的关系和加速度与质量的关系”实验或者说“验证牛顿定律”实验是典型的“控制变量法”的应用。
（一）牛顿第二定律实验
1．实验装置
图1为俯视图，图2为侧视图。
2．实验过程
(1)加速度跟力的关系（控制变量质量不变）
使用两个相同的小车，满足m1=m2；在连小车前的绳端分别挂一个钩码和两个钩码，使F1=2F2．将二小车拉至同一起点处，记下位置．放手后经一段时间使二小车同时停止，满足时间t相同．改变F重复实验，
读出二小车的位移，填入表1：
表1
根据，在相等的情况下，与成正比。从表1可得：
比较可得，在误差允许的范围内，a∝F．
(2)加速度跟质量的关系（控制变量力不变）
将小车1上加0.2kg砝码，使m1=2m2；二小车前面绳端都挂一个钩码，使F1=F2．将二小车拉至同一起点处放开经一段时间使其同时停止，读出各小车位移记入表2：

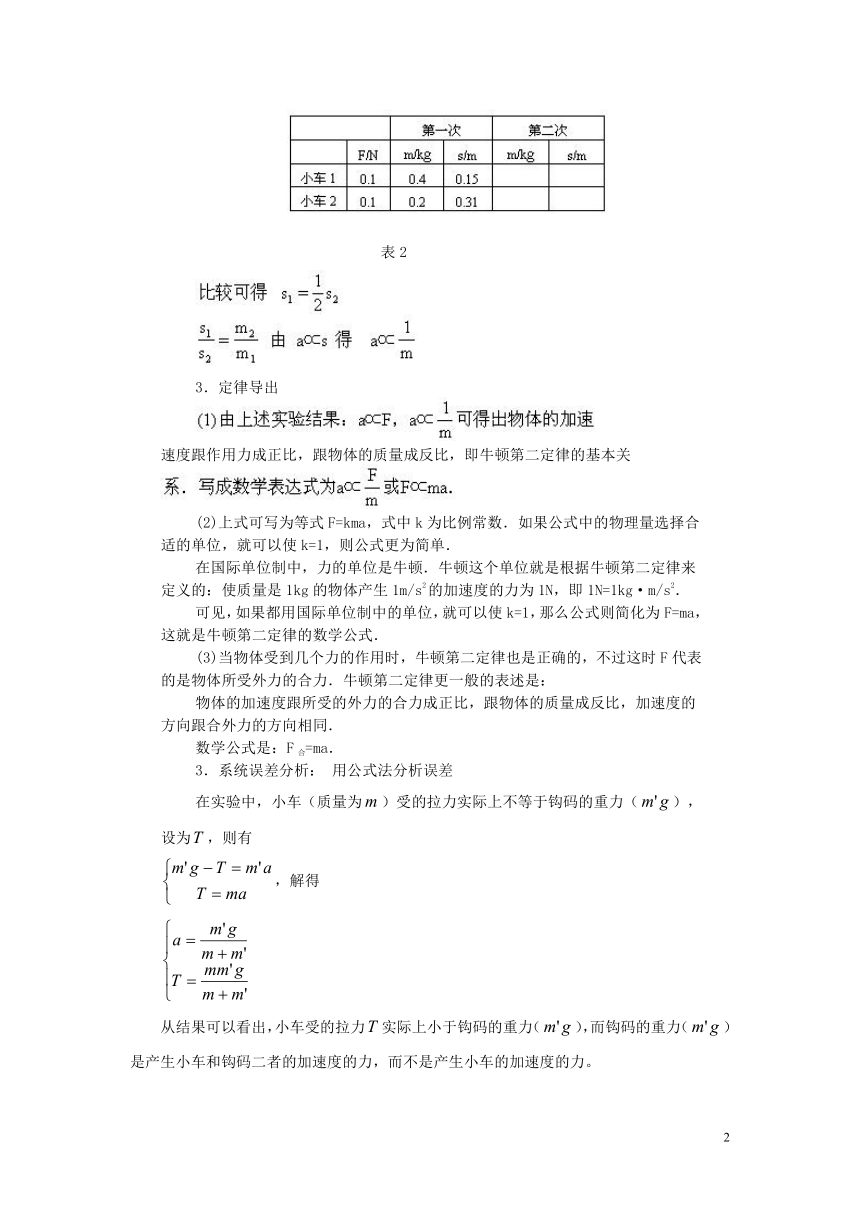

表2
3．定律导出
速度跟作用力成正比，跟物体的质量成反比，即牛顿第二定律的基本关
(2)上式可写为等式F=kma，式中k为比例常数．如果公式中的物理量选择合适的单位，就可以使k=1，则公式更为简单．
在国际单位制中，力的单位是牛顿．牛顿这个单位就是根据牛顿第二定律来定义的：使质量是1kg的物体产生1m/s2的加速度的力为1N，即1N=1kg·m/s2．
可见，如果都用国际单位制中的单位，就可以使k=1，那么公式则简化为F=ma，这就是牛顿第二定律的数学公式．
(3)当物体受到几个力的作用时，牛顿第二定律也是正确的，不过这时F代表的是物体所受外力的合力．牛顿第二定律更一般的表述是：
物体的加速度跟所受的外力的合力成正比，跟物体的质量成反比，加速度的方向跟合外力的方向相同．
数学公式是：F合=ma．
3．系统误差分析：
用公式法分析误差
在实验中，小车（质量为）受的拉力实际上不等于钩码的重力（），设为，则有
，解得
从结果可以看出，小车受的拉力实际上小于钩码的重力（），而钩码的重力（）是产生小车和钩码二者的加速度的力，而不是产生小车的加速度的力。
根据公式，得相对误差为，也就是说，小车质量比钩码质量大得越多，相对误差越小，即实验条件是：只有当>>时，才能认为小车受力等于钩码的重力。

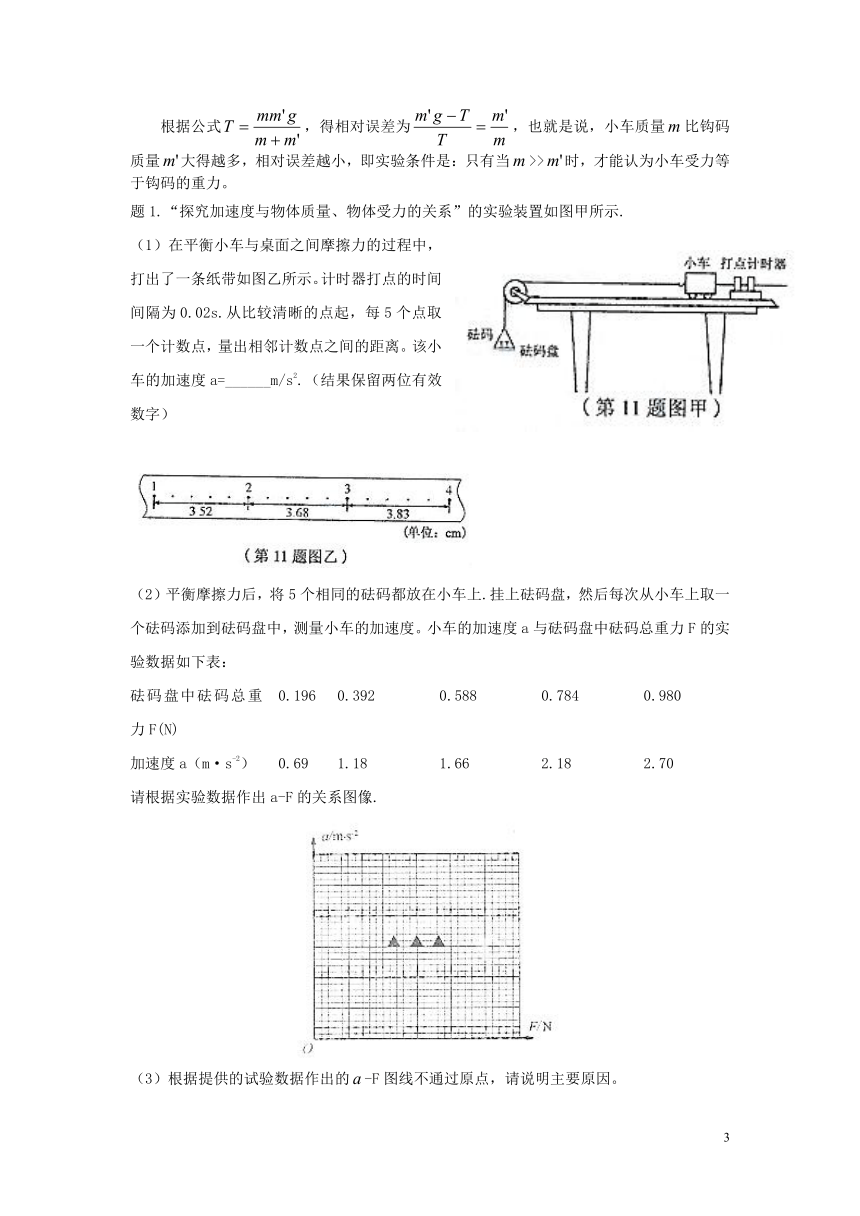

题1.“探究加速度与物体质量、物体受力的关系”的实验装置如图甲所示.
（1）在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图乙所示。计时器打点的时间间隔为0.02s.从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离。该小车的加速度a=______m/s2.（结果保留两位有效数字）
（2）平衡摩擦力后，将5个相同的砝码都放在小车上.挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度。小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：
砝码盘中砝码总重力F(N)
0.196
0.392
0.588
0.784
0.980
加速度a（m·s-2）
0.69
1.18
1.66
2.18
2.70
请根据实验数据作出a-F的关系图像.
（3）根据提供的试验数据作出的-F图线不通过原点，请说明主要原因。
【答案】
(1)
0.16
(0.15也算对)
（2）（见下图）（3）未计入砝码盘的重力

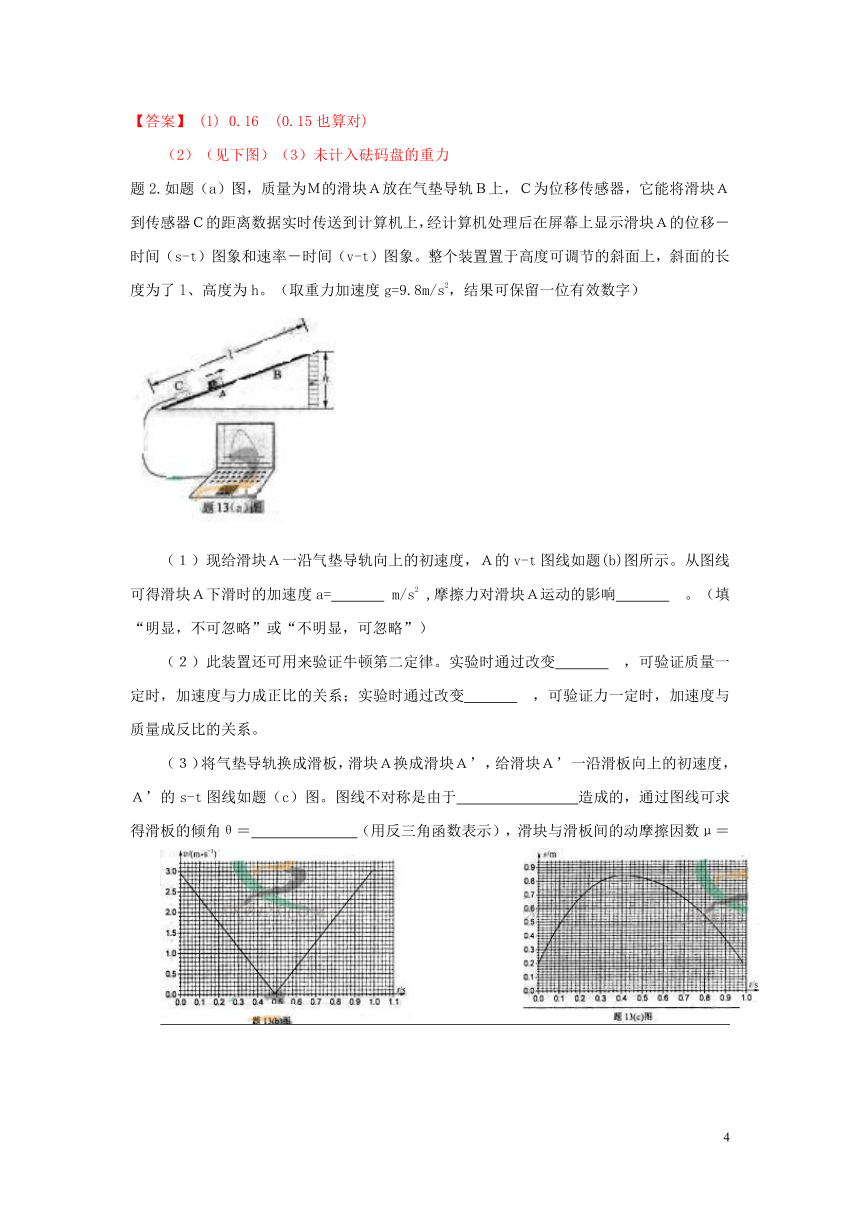

题2.如题（a）图，质量为Ｍ的滑块Ａ放在气垫导轨Ｂ上，Ｃ为位移传感器，它能将滑块Ａ到传感器Ｃ的距离数据实时传送到计算机上，经计算机处理后在屏幕上显示滑块Ａ的位移－时间（s-t）图象和速率－时间（v-t）图象。整个装置置于高度可调节的斜面上，斜面的长度为了l、高度为h。（取重力加速度g=9.8m/s2，结果可保留一位有效数字）
（１）现给滑块Ａ一沿气垫导轨向上的初速度，Ａ的v-t图线如题(b)图所示。从图线可得滑块Ａ下滑时的加速度a=
m/s2
,摩擦力对滑块Ａ运动的影响
　。（填“明显，不可忽略”或“不明显，可忽略”）
（２）此装置还可用来验证牛顿第二定律。实验时通过改变
　，可验证质量一定时，加速度与力成正比的关系；实验时通过改变
　，可验证力一定时，加速度与质量成反比的关系。
（３）将气垫导轨换成滑板，滑块Ａ换成滑块Ａ’，给滑块Ａ’一沿滑板向上的初速度，Ａ’的s-t图线如题（c）图。图线不对称是由于　　　　　　　　造成的，通过图线可求得滑板的倾角θ＝　　　　　　　（用反三角函数表示），滑块与滑板间的动摩擦因数μ＝　　　　　　　　

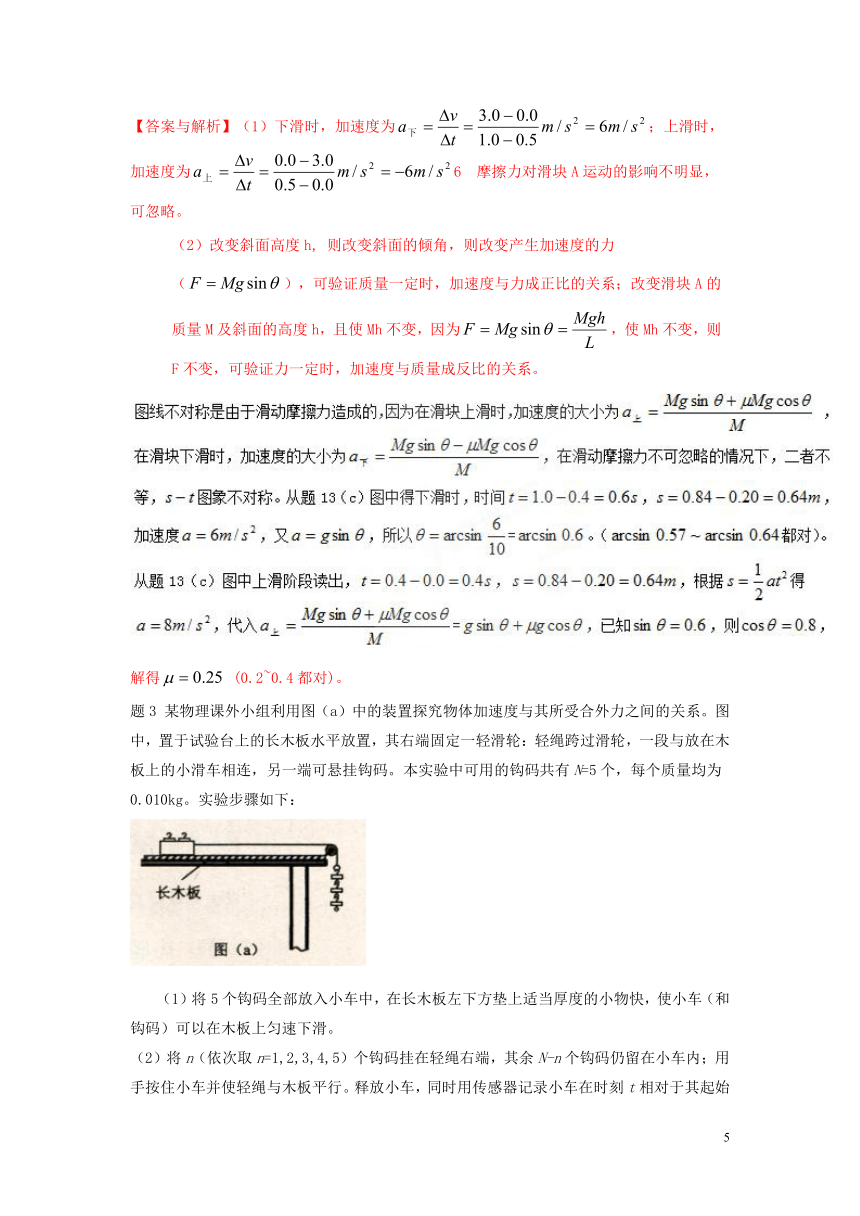

【答案与解析】（1）下滑时，加速度为；上滑时，加速度为6
摩擦力对滑块A运动的影响不明显，可忽略。
（2）改变斜面高度h,
则改变斜面的倾角，则改变产生加速度的力（），可验证质量一定时，加速度与力成正比的关系；改变滑块A的质量M及斜面的高度h，且使Mh不变，因为，使Mh不变，则F不变，可验证力一定时，加速度与质量成反比的关系。
解得
(0.2~0.4都对)。
题3
某物理课外小组利用图（a）中的装置探究物体加速度与其所受合外力之间的关系。图中，置于试验台上的长木板水平放置，其右端固定一轻滑轮：轻绳跨过滑轮，一段与放在木板上的小滑车相连，另一端可悬挂钩码。本实验中可用的钩码共有N=5个，每个质量均为0.010kg。实验步骤如下：
（1）将5个钩码全部放入小车中，在长木板左下方垫上适当厚度的小物快，使小车（和钩码）可以在木板上匀速下滑。
（2）将n（依次取n=1,2,3,4,5）个钩码挂在轻绳右端，其余N-n个钩码仍留在小车内；用手按住小车并使轻绳与木板平行。释放小车，同时用传感器记录小车在时刻t相对于其起始位置的位移s，绘制s-t图像，经数据处理后可得到相应的加速度a。
（3）对应于不同的n的a值见下表。n=2时的s-t图像如图(b)所示：由图（b）求出此时小车的加速度（保留2位有效数字），将结果填入下表。
n
1
2
3
4
5
0.20
0.58
0.78
1.00
（4）利用表中的数据在图（c）中补齐数据点，并作出a-n图像。从图像可以看出：当物体质量一定时，物体的加速度与其所受的合外力成正比。
（5）利用a–n图像求得小车（空载）的质量为_______kg（保留2位有效数字，重力加速度取g=9.8
m·s–2）。
（6）若以“保持木板水平”来代替步骤（1），下列说法正确的是_______（填入正确选项前的标号）
A．a–n图线不再是直线
B．a–n图线仍是直线，但该直线不过原点
C．a–n图线仍是直线，但该直线的斜率变大
【答案】（3）0.39（4）如图所示（5）0.45（6）BC
【解析】（3）因为小车做初速度为0的匀加速直线运动，故将（2,0.78）代入可得
（4）根据描点法可得如图所示图线
（5）根据牛顿第二定律可得，其中表示一个钩码的质量，表示小车的质量，代入，n=1、2、3、4、5，以及相应的加速度得例如当时，，可求得-
（6）若平衡摩擦力，则有，
若木板水平，没有平衡摩擦力，则小车将受到木板的摩擦力，有，解得
所以图象仍然是直线，但不过原点并且斜率变大，所以A错误，BC正确；
新题速递
2020北京卷第15题
15.在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：________(选填选项前的字母)。
A.
小车质量相同，钩码质量不同
B.
小车质量不同，钩码质量相同
C.
小车质量不同，钩码质量不同
（2）某同学为了定量验证(1)中得到的初步关系，设计实验并得到小车加速度与质量的7组实验数据，如下表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出图像______。
次数
1
2
3
4
5
6
7
0.62
0.56
0.48
0.40
0.32
0.24
0.15
0.25
029
0.33
0.40
0.50
0.71
1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：__________（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力
【答案】
(1).
B
(2).
(3).
AD
【解析】（1）[1]为了探究加速度与质量的关系，必须控制小车所受拉力相同，而让小车的质量不同，所以钩码质量相同，故B正确。
（2）[2]数据描点和图像如图所示
（3）[3]A．使小车沿倾角合适的斜面运动，小车所受重力沿斜面的分力刚好等于小车所受的摩擦力，则小车受力可等效为只受绳的拉力，故A正确；
B．若斜面倾角过大，重力沿斜面的分力大于摩擦力，小车所受合力将大于绳的拉力，不利于简化“力”的测量，故B错误；
C．由牛顿第二定律可知，无论小车运动的加速度多大，砂和桶的重力都大于绳的拉力，故C错误；
D．当小车的运动趋近于匀速运动时，砂和桶可近似看成受力平衡，则砂和桶的重力才近似等于绳的拉力，故D正确。
故选AD。
2020浙江第17题
17.做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_____（保留两位有效数字）；
②需要满足条件的方案是_____（选填“甲”、“乙”或“甲和乙”）；在作图象时，把作为F值的是_____（选填“甲”、“乙”或“甲和乙”）。
【答案】
(1).
0.18～0.19
(2).
甲
(3).
甲和乙
【解析】①[1]．打点计时器打点周期
由匀加速直线运动中，平均速度等于中间时刻的瞬时速度可得，在打d点时小车的速度
②[2][3]．在图甲的实验方案中，由托盘和砝码的重力提供拉力，让小车做匀加速直线运动，由牛顿第二定律可得
则
则绳子对小车的拉力
当时，绳子拉力近似等于托盘和砝码的重力。故甲需要满足。
在图乙的实验方案中，挂上托盘和砝码，小车匀速下滑，设斜面的倾斜角为，斜面和纸带对小车的摩擦力或阻力总和为f，则有
取下托盘和砝码，小车做匀加速直线运动，由牛顿第二定律可得
即，故乙方案中，不需要满足
在甲乙方案中，均用托盘和砝码的重力mg作为小车匀加速的直线运动的合力及F。
