第十五章 电流和电路
备考指南
考点分布
考查频率
考点内容
命题趋势
1.两种电荷
★★★
1.串、并联电路的特点，能连接简单的串联电路和并联电路，能说出生活、生产中采用的简单串联或并联电路。2.会画简单的电路图，会连接实物图。3.理解电流的概念，会正确连接和使用电流表，知道串、并联电路的电流规律。
本章内容作为电学基础常与电学其他内容综合考：电路中开关控制作用、摩擦起电、电荷间作用规律、电流方向、电路三种状态的判断、串并联电路识别、串并联电流规律等；2021年可能出现包含电流表在内的电路、电路连接或设计题，题型是选择题、实验题，分值约3分。
电流和
电路
★★★
3.串联电路和并联电路
★★★★
4.串并联电路电流规律
★★★★★

知识详单
知识点一：两种两荷
1．电荷：摩擦过的物体能够吸引轻小的物体，就说该物体带上了电(电荷)，这种现象叫摩擦起电，其实质是自由电子发生了转移，可以用验电器来检验物体是否带电。电荷的多少叫电荷量，其单位是库仑(C)。
2．电荷种类及电荷间的相互作用：自然界中的电荷有两种，用丝绸摩擦过的玻璃棒带的电荷规定为正电荷，用毛皮摩擦过的橡胶棒带的电荷规定为负电荷，同种电荷相互排斥，异种电荷相互吸引。
3．验电器：①原理：同种电荷相互排斥；②作用：检验物体是否带有电荷；③使用：观察验电器箔片的张角，张角越大，验电器带的电荷越多。
4．导体和绝缘体：容易导电的物体叫导体，其导电的原因是物质内有大量的自由电荷，金属导电靠的是自由电子，常见的导体有金属、大地、人体、酸碱盐水溶液等。不容易导电的物体叫绝缘体，常见的绝缘体有陶瓷、塑料、橡胶等。
5.注意：(1)摩擦起电并不是创造了电荷，而是电荷的重新分配。判断物体带电的方法：①看是否吸引轻小物体，②利用同种电荷相互排斥，③利用验电器；(2)导体和绝缘体没有绝对的界限，在一定条件下，绝缘体可转化为导体，导体也可转化为绝缘体；(3)半导体二极管具有单向导电性。
知识点二：电流和电路
1.电流：电荷的定向移动形成电流，电流是有方向的，把正电荷定向移动的方向规定为电流的方向。金属导体中自由电子定向移动方向与电流方向相反。
2.电路组成及三种状态：电路由导线、开关、电源、用电器组成的电流路径，电路的三种状态：即通路、开路(断路)、短路。电源是提供电能的装置。用电器是消耗电能的装置，它是把电能转化为其他形式的能。开关是控制电路的装置。
3.电路图：用统一规定的符号表示电路连接的图，叫电路图，画图要规范；元件分布均匀，图呈方形，比例适中、清晰美观、与实物对应等。
4.得到持续电流的条件：一是电路中有电源(电路两端有电压)，二是电路是闭合的。
知识点三：串联电路和并联电路
1.串联电路和并联电路比较
串联电路
并联电路
连接特点
用电器逐个顺次连接，只有一条电流的路径，无分支
各用电器并列地连接在电路的两个点之间，有干路与支路之分
工作特点
任意一个用电器不工作，其他用电器均停止工作
某一支路开路时，其他支路上的用电器仍能工作
开关控制特点
电路中任意位置的一只开关，可控制整个电路的工作
干路上的开关控制整个电路的所有用电器，支路上的开关只能控制所在支路上的用电器
连接方法和技巧
逐个顺次，一一连接
“先串后并法”或“先并后串法”
电路图
2.判断电路的连接是否正确的方法：①电路的基本组成部分是否齐全，电源、开关、用电器、导线四部分缺一不可；②仪表连接是否符合其使用规则和要求；③电路是否有短路现象，是否烧坏电表、用电器或电源；④电路是否有开路现象，是否造成仪表或用电器不起作用；⑤电路连接是否符合题意要求。
知识点四：电流的测量及串、并联电路的电流规律

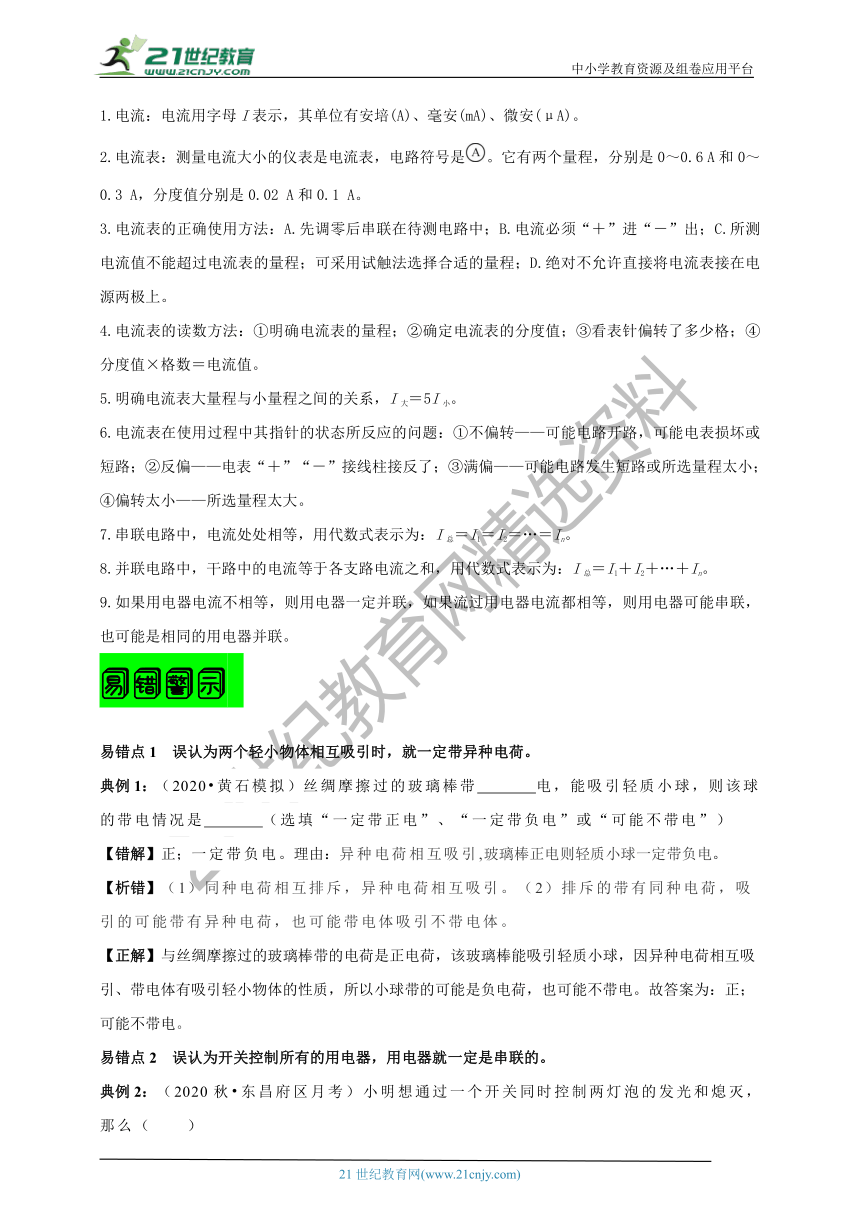

1.电流：电流用字母I表示，其单位有安培(A)、毫安(mA)、微安(μA)。
2.电流表：测量电流大小的仪表是电流表，电路符号是。它有两个量程，分别是0～0.6 A和0～0.3 A，分度值分别是0.02 A和0.1 A。
3.电流表的正确使用方法：A.先调零后串联在待测电路中；B.电流必须“＋”进“－”出；C.所测电流值不能超过电流表的量程；可采用试触法选择合适的量程；D.绝对不允许直接将电流表接在电源两极上。
4.电流表的读数方法：①明确电流表的量程；②确定电流表的分度值；③看表针偏转了多少格；④分度值×格数＝电流值。
5.明确电流表大量程与小量程之间的关系，I大＝5I小。
6.电流表在使用过程中其指针的状态所反应的问题：①不偏转——可能电路开路，可能电表损坏或短路；②反偏——电表“＋”“－”接线柱接反了；③满偏——可能电路发生短路或所选量程太小；④偏转太小——所选量程太大。
7.串联电路中，电流处处相等，用代数式表示为：I总＝I1＝I2＝…＝In。
8.并联电路中，干路中的电流等于各支路电流之和，用代数式表示为：I总＝I1＋I2＋…＋In。
9.如果用电器电流不相等，则用电器一定并联，如果流过用电器电流都相等，则用电器可能串联，也可能是相同的用电器并联。
易错警示
易错点1　误认为两个轻小物体相互吸引时，就一定带异种电荷。
典例1：（2020?黄石模拟）丝绸摩擦过的玻璃棒带 电，能吸引轻质小球，则该球的带电情况是 （选填“一定带正电”、“一定带负电”或“可能不带电”）
【错解】正；一定带负电。理由：异种电荷相互吸引,玻璃棒正电则轻质小球一定带负电。
【析错】（1）同种电荷相互排斥，异种电荷相互吸引。（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【正解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，该玻璃棒能吸引轻质小球，因异种电荷相互吸引、带电体有吸引轻小物体的性质，所以小球带的可能是负电荷，也可能不带电。故答案为：正；可能不带电。
易错点2　误认为开关控制所有的用电器，用电器就一定是串联的。

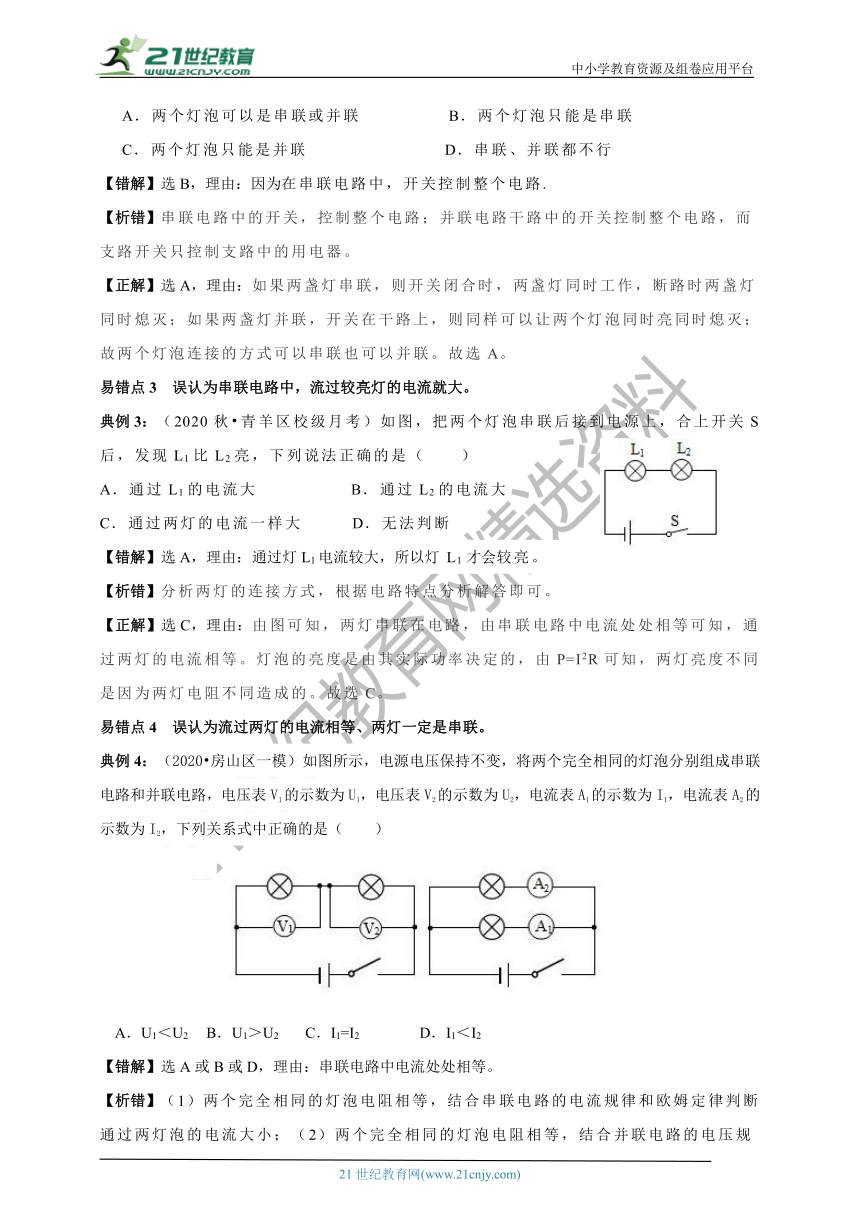

典例2：（2020秋?东昌府区月考）小明想通过一个开关同时控制两灯泡的发光和熄灭，那么（　　）
A．两个灯泡可以是串联或并联 B．两个灯泡只能是串联
C．两个灯泡只能是并联 D．串联、并联都不行
【错解】选B，理由：因为在串联电路中，开关控制整个电路.
【析错】串联电路中的开关，控制整个电路；并联电路干路中的开关控制整个电路，而支路开关只控制支路中的用电器。
【正解】选A，理由：如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；故两个灯泡连接的方式可以串联也可以并联。故选A。
易错点3　误认为串联电路中，流过较亮灯的电流就大。
4382770300355典例3：（2020秋?青羊区校级月考）如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，下列说法正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
【错解】选A，理由：通过灯L1电流较大，所以灯L1才会较亮。
【析错】分析两灯的连接方式，根据电路特点分析解答即可。
【正解】选C，理由：由图可知，两灯串联在电路，由串联电路中电流处处相等可知，通过两灯的电流相等。灯泡的亮度是由其实际功率决定的，由P=I2R可知，两灯亮度不同是因为两灯电阻不同造成的。故选C。
易错点4　误认为流过两灯的电流相等、两灯一定是串联。
典例4：（2020?房山区一模）如图所示，电源电压保持不变，将两个完全相同的灯泡分别组成串联电路和并联电路，电压表V1的示数为U1，电压表V2的示数为U2，电流表A1的示数为I1，电流表A2的示数为I2，下列关系式中正确的是（　　）
1140460106045
A．U1＜U2 B．U1＞U2 C．I1=I2 D．I1＜I2
【错解】选A或B或D，理由：串联电路中电流处处相等。
【析错】（1）两个完全相同的灯泡电阻相等，结合串联电路的电流规律和欧姆定律判断通过两灯泡的电流大小；（2）两个完全相同的灯泡电阻相等，结合并联电路的电压规律和欧姆定律判断两灯泡两端的电压大小。
【正解】选C。理由：AB、两个完全相同的灯泡电阻相等，即R1=R2，两灯泡串联时，根据串联电路的电流规律可知，通过两灯泡的电流相等，即I1=I2，由公式U=IR可知，两灯泡两端的电压相等，即U1=U2；故AB错误；CD、两个完全相同的灯泡电阻相等，两灯泡并联时，根据并联电路的电压规律可知，两灯泡两端的电压相等，即U1=U2，由I=false可知，通过两灯泡的电流相等，即I1=I2；故C正确，D错误。故选：C。
知识精讲

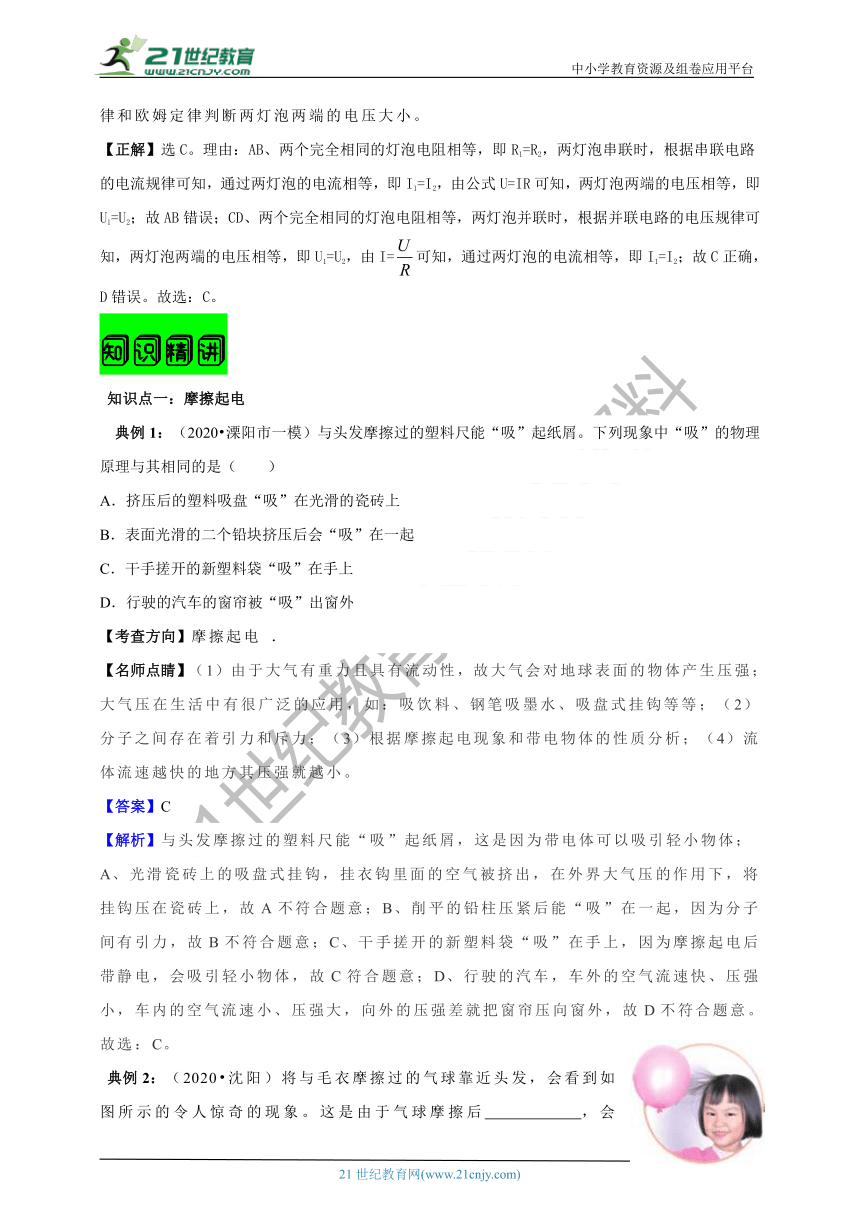

知识点一：摩擦起电
典例1：（2020?溧阳市一模）与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是（　　）
A．挤压后的塑料吸盘“吸”在光滑的瓷砖上
B．表面光滑的二个铅块挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车的窗帘被“吸”出窗外
【考查方向】摩擦起电 ．
【名师点睛】（1）由于大气有重力且具有流动性，故大气会对地球表面的物体产生压强；大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等；（2）分子之间存在着引力和斥力；（3）根据摩擦起电现象和带电物体的性质分析；（4）流体流速越快的地方其压强就越小。
【答案】C
【解析】与头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电体可以吸引轻小物体；
A、光滑瓷砖上的吸盘式挂钩，挂衣钩里面的空气被挤出，在外界大气压的作用下，将挂钩压在瓷砖上，故A不符合题意；B、削平的铅柱压紧后能“吸”在一起，因为分子间有引力，故B不符合题意；C、干手搓开的新塑料袋“吸”在手上，因为摩擦起电后带静电，会吸引轻小物体，故C符合题意；D、行驶的汽车，车外的空气流速快、压强小，车内的空气流速小、压强大，向外的压强差就把窗帘压向窗外，故D不符合题意。
4643755118745故选：C。
典例2：（2020?沈阳）将与毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象。这是由于气球摩擦后 ，会 不带电的头发。
【考查方向】摩擦起电．
【名师点睛】（1）两个物体摩擦时，出现带电现象，称为摩擦起电现象；（2）带电体具有吸引轻小物体的性质。
【答案】带电；吸引。
【解析】与毛衣摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衣摩擦过的气球摩擦起电，从而吸引不带电的头发。故答案为：带电；吸引。
知识点二：电荷间的相互作用规律
典例3：（2020?威海）假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为（　　）
【考查方向】电荷间的相互作用规律．
【名师点睛】同种电荷相互排斥，异种电荷相互吸引，据此分析。
【答案】A
【解析】a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，则三个小球之间均为异种电荷，异种电荷相互吸引，三个轻质小球相互靠近时相互吸引。A、a、b、c三个相互吸引故A正确；B、a、c相互排斥，b、c相互吸引，故B错误；C、a、b、c三个相互排斥，故C错误；D、b、c相互排斥，a、c相互吸引，故D 错误；故选：A。
典例4：（2020?灌南县模拟）研究人员发现，蜜蜂飞行与空气摩擦会产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是（　　）
A．与蜜蜂摩擦的空气带负电 B．蜜蜂带正电
C．与蜜蜂摩擦的空气不带电 D．蜜蜂带负电
【考查方向】电荷间的相互作用规律．
【名师点睛】（1）自然界中只有两种电荷，正电荷和负电荷；（2）电荷之间的作用规律是：异种电荷互相吸引，同种电荷互相排斥。
【答案】D
【解析】由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，蜜蜂带负电是因为蜜蜂与空气摩擦时得到了电子，该过程中空气失去电子而带正电。故D正确、ABC错误。故选：D。
知识点三：串、并联电路的判断
3071495608965 典例5：（2020秋?青羊区月考）如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象 判定两灯是串联的（选填“能”或“不能”）.小明断开关后，拧下L1，再闭合开关，发现L2不亮了，由此可以说明两灯是 联的。
【考查方向】串联电路和并联电路的辨别．
【名师点睛】串联电路电流只有一条路径，用电器相互影响，开关控制整个电路；并联电路中电流有若干路径，各支路间互不影响，干路开关控制整个电路，支路开关只控制所以支路。
【答案】不能；串。
【解析】一个开关控制两盏灯泡，有两种接法，即串联或并联，若是并联时，开关一定处于干路上，据题中的现象，不能判断两个灯泡的串并联关系；断开开关后，拧下L1，再闭合开关，发现L2不亮了，说明两灯相互影响，所以两灯是串联的。故答案为：不能；串。
4134485487045 典例6：（2020?中山市一模）如图所示，闭合开关，甲、乙两电表都能正常工作。下列判断正确的是（　　）
A．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电压表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
D．若甲表是电压表，乙表是电流表，则电阻R1、R2串联
【考查方向】串联电路和并联电路的辨别．
【名师点睛】①并联电路的特点是各用电器独立工作，互不影响；②电流表的电阻非常小，相当于导线，所以与用电器串联使用；电压表的电阻非常大，相当于断路，所以与用电器并联接入电路。
【答案】C
【解析】由题知，闭合开关，甲、乙两电表都能正常工作。AB、若甲表是电流表，乙表是电压表，则R2被短路，此时为电阻R1的简单电路，故AB错误；CD、若甲表是电压表，乙表是电流表，闭合开关，电流从正极出来经过开关S分两支，一支经电阻R1，另一支经电阻R2、乙表，然后汇合回到电源负极，则电阻R1、R2并联，此时甲表测R2的电压，乙表测通过R2的电流，故C正确，D错误。
故选：C。
知识点四：电路设计
4641215447675 典例7：（2020?唐河县模拟）新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（　　）
【考查方向】串、并联电路的设计．
【名师点睛】根据题意确定两开关的连接方式；开关控制电动机时，应与电动机串联。
【答案】B
【解析】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。故选：B。
4759325283210典例8：（2020?西宁）如图所示是某校科技小组的四位同学设计的天然气泄露检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中电路图符合设计要求的是（　　）
【考查方向】串、并联电路的设计．
【名师点睛】先由图象可知，当天然气浓度增大时气敏电阻的阻值减小，然后根据选项中的电路图结合串、并联电路的特点和欧姆定律判断电表示数的变化，找到符合题意的电路图。
【答案】C
【解析】由图象可知，当天然气浓度增大时，气敏电阻的阻值减小；A、由图可知，R与R0并联，电压表测电源的电压；因电源的电压不变，所以当天然气浓度增大时，电压表的示数不变，故A不符合题意；B、由图可知，R与R0并联，电流表测R0支路的电流；根据并联电路独立工作互不影响可知，当天然气浓度增大时，通过R0支路的电流不变，即电流表的示数不变，故B不符合题意；C、由图可知，R与R0串联，电流表测电路中的电流；当天然气浓度增大时，气敏电阻的阻值减小、电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表的示数增大，故C符合题意；D、由图可知，R与R0串联，电压表测气敏电阻R两端的电压；当天然气浓度增大时，气敏电阻的阻值减小，由串联电路的分压特点可知R两端分得的电压减小，即电压表的示数减小，故D不符合题意。故选：C。
知识点五：探究串并联电路电流特点
典例9：（2020秋?巩义市期中）在探究并联电路电流规律的实验中，图甲是实验的电路图．
2840355558165（1）在连接电路时开关应该 ，电流表应 （填“串联”或“并联”），此时两个灯泡的规格应该 ，在被测电路中．若要测量干路电流，则电流表应接在甲图中的 点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，重新进行了实验，本实验的结论是： 。
【考查方向】探究串并联电路中的电流特点实验．
【名师点睛】（1）为保护电路，在连接电路时开关应该断开，电流表与待测电路串联；（2）测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否则电流表指针会反向偏转；并联电路干路电流等于各支路电流之和。
【答案】（1）断开； 串联；不同； C； （2）电流表正负接线柱接反；并联电路干路电流等于各支路电流之和。
【解析】（1）在连接电路时开关应该断开，电流表应串联，此时两个灯泡的规格应该不相同，在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是：电流表正负接线柱接反；在排除故障后，重新进行了实验，本实验的结论是：并联电路干路电流等于各支路电流之和，故答案为：（1）断开； 串联；不同； C； （2）电流表正负接线柱接反；并联电路干路电流等于各支路电流之和。
达标检测
第十五章 电流和电路达标检测题
一．选择题（共17小题，满分34分，每小题2分）
1．（2分）（2020?任城区一模）下列数据最接近生活实际的是（　　）
A．高铁正常运行速度约为5m/s
B．人体感觉舒适的环境温度是37℃
C．家用电饭煲正常工作时的电流约为2～4A
D．播放一遍中学生眼保健操音乐的时间约为20min
2．（2分）（2020春?南通期末）用两根细线分别将甲、乙两个相同的轻质小球悬挂起来。两个小球都带负电，但甲球带的电荷比乙球的多，在将乙球慢慢靠近甲球时，下列情形可能出现的是（　　）
A．B．C．D．
3．（2分）（2020春?如皋市期末）丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（　　）
A．穿在身上的化纤衣服易“粘”毛 B．吸盘式挂衣钩能够“粘”在墙上
C．表面平滑的铅块紧压后会“粘”在一起 D．拔火罐时罐子“粘”在皮肤上
4．（2分）（2020?抚顺模拟）如图所示，是装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦就可以轻松的将灰尘和头发清扫干净。下列说法正确的是（　　）
3665220139065A．静电除尘纸和地面摩擦创造了电荷
B．静电除尘纸和地面摩擦后带有同种电荷
C．静电除尘纸吸附灰尘是利用同种电荷相互吸引
D．静电除尘纸和地面摩擦将机械能转化为电能
5．（2分）（2020?海珠区一模）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图所示）。以下判断正确的是（　　）
4004310136525A．摩擦时，肯定是气球得到了正电荷，带上了正电
B．摩擦时，电子在头发与气球之间发生了转移
C．两个气球带的是异种电荷
D．若把气球靠近头发，气球与头发将互相排斥
6．（2分）（2020?大洼区二模）丝绸摩擦过的玻璃棒与不带电验电器A接触如图所示，之后用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，下列说法正确的是（　　）
358838577470A．摩擦过程中电能转化为机械能
B．验电器B最终由于得到正电荷带正电
C．看到的现象是A的张角变为零
4683125278765D．电流方向由A到B
7．（2分）（2020秋?渝中区校级月考）你见过史上最小气的猴子吗？如图所示，你只要抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。这里香蕉的作用相当于电路中的（　　）
A．开关 B．导线 C．电源 D．用电器
44265854102108．（2分）（2020?烟台）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
40525704083059．（2分）（2020?宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3V
D．水果电池将内能转化为电能
42741855397510．（2分）（2020?仙桃）将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（　　）
A．开关S1只控制灯泡L
B．开关S2只控制灯泡L
C．先闭合S1，再闭合S2时，灯泡L短路
D．同时闭合S1、S2，灯泡L和电动机M并联
11．（2分）（2020?苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（　　）
A．B．C．D．
12．（2分）（2020?甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L．为此，小丽设计了如图的四种电路，其中正确的（　　）
A． B． C． D．
13．（2分）（2020?虹口区一模）家用手电筒内小灯泡正常工作的电流约为（　　）
A．0.02安 B．0.2安 C．2安 D．5安
340868032956514．（2分）（2020?牡丹江）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
329755521590015．（2分）（2020?莘县一模）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为（　　）
A．0.98A，0.22A B．1.2A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
16．（2分）（2020?下陆区校级模拟）在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（　　）
42329104445A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流
428815512255517．（2分）（2020?荔湾区模拟）A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是（　　）
A．IA＝IB B．IA＞IB C．IA＜IB D．无法判断
二．多选题（共2小题，满分6分，每小题3分）
18．（3分）（2020秋?立山区月考）如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，有关通过L1的电流的大小说法正确的是（　　）
3333115137160A．通过L1的电流的大小为0.3A
B．通过L1的电流的大小为0.7A
C．通过L2的电流的大小为0.5A
D．通过L3的电流的大小为0.5A
19．（3分）（2020秋?铁岭月考）关于生活中的一些电路连接，下列判断正确的是（　　）
A．教室里的日光灯与控制它的开关是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，所以它们是串联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．居民楼楼道里的电灯使用的声控开关和光控开关是串联的
三．填空题（共12小题，满分24分，每小题2分）
20．（2分）（2020秋?潮阳区期中）N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带　 　（选填“正”或“负”）电，具有　 　的作用。由于熔喷布有很好的　 　性，所以能长时间保留静电，但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。
383095563246021．（2分）（2020秋?南海区期中）带电体具有　 　轻小物体的性质，我们就说物体带了电荷；如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带　 　（填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是　 　（填“导体”或“绝缘体”）。
47174156286522．（2分）（2020秋?农安县期中）如图所示是便捷式充电宝正在给手机电池充电，充电宝相当于电路组成中的　 　（填“电源”或“用电器”），在充电过程中，　 　能转化为　 　能储存在手机电池中。
488378560960023．（2分）（2020?新野县三模）“垃圾分类，城市更美”行动已经在全国很多城市大力开展。在郑州市的很多小区都设置了如图所示的垃圾桶。废电池、废灯管灯泡等属于有害垃圾，要放进专用垃圾桶。电池是一种常见的电源，电源的作用就是给用电器两端提供　 　，干燥的塑料是　 　（填“导体”或“绝缘体”）。
361632511112524．（2分）（2020?安徽模拟）如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是电源：它为发光二极管提供了　 　，使自由电荷在电路中定向运动起来。
25．（2分）（2020?柳州模拟）教室里闭合某一个开关时，往往有几盏灯同时亮起，如果有一盏灯因为灯丝断裂而熄灭，其余的灯也同时熄灭，说明这几盏灯是　 　关系；断开某一个开关时，只有一台风扇停止工作，说明教室里的风扇是　 　关系。（选填“串联”或“并联”）
320738561023526．（2分）（2020?历城区一模）在抗击新冠肺炎的斗争中，医务人员需要随时看护患者，临时使用的一种呼唤电路如图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出两盏），患者只要按下床头的电键，他们就知道谁呼唤。请你研究一下这个电路，判断电铃和电灯的连接方式是　 　的（选填“串联”或“并联”），有人建议电灯换成发光二极管会更节能些，发光二极管的电路元件符号是　 　。
27．（2分）（2020?上海模拟）用电流表测电流时，应将电流表　 　（串/并）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流。该电路接通后电流表的读数如图2所示，通过小灯的电流为　 　安。
28．（2分）（2020?邛崃市模拟）如图甲所示的电路，当开关S闭合后，电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为　 　A．
458597026733529．（2分）（2020?包河区一模）如图所示，是一种新型的电热取暖器，其结构主要由导电墨线（其实是一种电阻丝）、金属导线、绝缘材料等组成，其中导电墨线是并联的，将该电热取暖器接入家庭电路中，其正常工作时金属导线中A、B两处的电流分别为IA和IB，则IA　 　IB（选填“大于”、“小于”或“等于”）。
27019252984530．（2分）（2020?广东模拟）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则R1和R2是　 　（填“串联”或“并联”），流过R1的电流是　 　A，流过R2的电流是　 　A。
31．（2分）（2020?成都模拟）如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　 　A。
四．实验探究题（共4小题，满分16分，每小题4分）
32．（4分）（2020?合肥模拟）某物理学习小组利用如图所示的电路图探究并联电路中干路电流与各支路电流的关系。按照电路图连接电路，进行测量并将所得数据记录在表格中。
（1）测量A点电流时电流表示数如图所示，IA＝　 　A。
2860675-264795（2）小明指出仅测量一组实验数据就得出结论存在偶然性，为改进这一不足，你认为接下来应进行的实验操作是　 　。
（3）经过改进实验后可以得出干路电流与各支路电流的关系是　 　。
电流表的位置
A处
B处
C处
电流表的示数I/A
0.28
0.22
33．（4分）（2020?江都区三模）探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是　 　；
（2）更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
干路电流/A
灯L1的电流/A
灯L2的电流/A
0.6
　 　
0.3
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规格　 　（相同/不同）的灯泡进行实验，以便　 　。
A．寻找普遍规律 B．求平均值，减小实验误差
34．（4分）（2020?石景山区一模）小亮利用如图所示的电路，探究“串联电路中各点的电流关系”，连好电路闭合开关，他发现：电流表A1的读数比A2的读数大一些。于是他得出结论：串联电路4239260-26035中电流从电源正极流出经过用电器后会逐渐减小。请你利用图中的实验器材，设计实验证明小亮的结论是错误的。请写出实验步骤和实验现象。
35．（4分）（2020?邛崃市模拟）小张在“探究并联电路中电流规律”的实验中，设计的电路如图所示，把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
实验次数
a点/A
b点/A
c点/A
1
0.22
0.22
0.44
2
0.24
0.24
0.48
3
0.28
0.28
0.56
22415577470（1）在连接电路的过程中，开关应该处于　 　状态。
（2）在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是　 　（选填“L1短路”或“L1开路”）。
（3）小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是　 　（选填“正确”或“错误”）的，造成这一现象的原因是两个小灯泡的规格　 　（选填“相同”或“不同”）。
五．解答题（共1小题，满分4分，每小题4分）
36．（4分）（2020?漳州模拟）为防止新冠肺炎疫情传播，要求学生应随身准备医用口罩。医用口罩是由隔离层、过滤层、亲肤层组成。其中隔离层和亲肤层的无纺布属于绝缘材料；过滤层的熔喷布经过驻极处理后带上静电，使其对小颗粒物的过滤效果可由驻极处理前的35%达到驻极处理后的95%．请从电学的角度解释：
（1）熔喷布过滤层对小颗粒物过滤效果提高的原因；
（2）为什么人们戴上口罩不会使熔喷布的静电很快消失。
六．综合能力题（共1小题，满分4分，每小题4分）
37．（4分）（2020秋?雨花区校级月考）如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.45A和0.3A，电流表A1的示数。
七．计算题（共3小题，满分12分，每小题4分）
375475544386538．（4分）（2020秋?重庆期中）如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
（1）电流表A的示数为多少？
（2）通过灯泡L2的电流为多少？
441960039433539．（4分）（2020秋?铁岭月考）在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？
40．（4分）（2020秋?锦江区校级月考）如图所示，闭合开关S，如果A1示数为0.5A，A2数为0.4A，A3示数为0.7A，电流表A1所测量哪些灯泡的电流？通过灯L1、L2、L3的电流各为多少A？
374078515240
电流和电路达标检测题
参考答案与试题解析
一．选择题（共17小题，满分34分，每小题2分）
1．【解答】A、高铁正常运行的速度可以达到300km/h≈83m/s。故A不符合实际；
B、人的正常体温约37℃，感觉舒适的温度在23℃左右。故B不符合实际；
C、家用电饭煲的功率在400W～1000W之间，正常工作的电流在≈2A到≈5A之间。故C符合实际；
D、中小学课间活动时间一般为10min，播放一遍中学生眼保健操音乐的时间约为5min。故D不符合实际。
故选：C。
2．【解答】同种电荷相互排斥，两个小球都带负电，故相互排斥，由于一对相互作用力的大小相等，故两小球偏离竖直位置的幅度相等。
故ACD错误，B正确。
故选：B。
3．【解答】丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦起电使玻璃棒上带上了电荷，玻璃棒是带电体，带电体能够吸引轻小的物体。
A、穿在身上的化纤衣服和皮肤摩擦带上了电荷，所以能够吸引轻小的物体，故A符合题意；
B、吸盘式挂衣钩能够“粘”在墙上是因为大气压强，故B不符合题意；
C、表面平滑的铅块紧压后会“粘”在一起是因为分子间存在引力，故C不符合题意；
D、拔火罐时罐子“粘”在皮肤上是因为有大气压强，故D不符合题意。
故选：A。
4．【解答】
A、摩擦起电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；
B、静电除尘纸和地面摩擦时，一个物体失去电子，另一个物体得到电子，所以它们带有异种电荷，故B错误；
C、静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，故C错误；
D、静电除尘纸和地面摩擦时，消耗了机械能，产生静电，所以本质是将机械能转化为电能，故D正确。
故选：D。
5．【解答】
AB、将两只相同的气球在自己的头发上摩擦时，电子在头发和气球之间发生转移，而使头发与气球带异种电荷，但不能确定气球与头发所带电荷的性质。故A错误、B正确；
C、两只相同的气球在头发上摩擦后，两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以会发现一只气球在另一只气球上方“跳舞”。故C错误；
D、头发与气球带异种电荷，而异种电荷相互吸引，所以把气球靠近头发，气球与头发将互相吸引。故D错误。
故选：B。
6．【解答】A、摩擦过程中机械能转化为电能，故A错误。
B、丝绸摩擦过的玻璃棒带正电，与A接触后，A带正电，当A与不带电的B接触后，B上的部分电子转移到A上，B因失去电子而带正电，故B错误。
C、看到的现象是A的张角变小，但不会变为零，B箔片张开，故C错误。
D、当A与不带电的B接触后，B上的部分电子转移到A上，电流方向与电子移动方向相反，所以电流方向是A到B，故D正确。
故选：D。
7．【解答】我们把小猴子当作用电器，当抢走它手上的香蕉，猴子内部的电器就工作，于是它就不停的大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，他就停止吵闹。所以香蕉的作用相当于电路中的开关。
故选：A。
8．【解答】
A、丝绸摩擦过的玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
CD、当带正电的玻璃棒靠近验电器的金属球时，玻璃棒上的正电荷吸引验电器上的负电荷（自由电子），验电器上的自由电子转移到玻璃棒上，由于验电器的金属箔片失去电子而带正电，验电器的两片金属箔都带正电荷，相互排斥张开，瞬时电流方向a→b，故C错误，故D正确。
故选：D。
9．【解答】
A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B、两个相同水果电池串联后可提供更高电压，故B正确；
C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选：B。
10．【解答】由图知，
ABD、两只开关都闭合，电流从电源正极出发，分成两支：一支经电动机、开关S2、开关S1回到负极；另一支经灯泡L、开关S1回到负极。所以电动机和灯泡并联。开关S1在干路，同时控制电动机和灯泡；开关S2在电动机支路，只控制电动机。故A、B错误，D正确；
C、先闭合S1，灯泡L发光；再闭合S2时，电动机工作，但灯泡L不会短路。故C错误。
故选：D。
11．【解答】由图知：
A、开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作。故A不合题意；
B、开关S1闭合，电动机M1工作，驱动扇叶送风，水循环没有开启；S2闭合，电动机M2工作，驱动机内水循环，风扇不能工作。水循环和送风互不影响。故B不合题意；
C、开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作。故C符合题意；
D、闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S1，电动机M1工作，驱动扇叶送风。故D不合题意。
故选：C。
12．【解答】由题意可知，电冰箱的压缩机和冷藏室内的照明灯并联，开关S1与压缩机串联，冰箱门联动的开关S2与照明灯串联，由选项可知，只有D项中的电路图符合要求。
故选：D。
13．【解答】手电筒中小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，
所以小灯泡正常工作的电流约为I＝＝≈0.2A。
故选：B。
14．【解答】分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝1.5A，即干路电流为1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝1.5A﹣0.3A＝1.2A。
故选：C。
15．【解答】由电路图可知，两电阻并联，电流表A1测干路电流，A2测L2支路的电流，
因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以A1的量程为0～3A，分度值为0.1A，干路电流I＝1.2A，
A2的量程为0～0.6A，分度值为0.02A，通过L2支路的电流I2＝0.24A，
则通过L1的电流I1＝I﹣I2＝1.2A﹣0.24A＝0.96A。
故选：C。
16．【解答】A．将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不符合题意；
B．改变开关的位置，不能改变电路的电阻、电压和电流，实验数据不变，不符合题意；
C．两只灯泡的位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不符合题意；
D．更换不同的灯泡，电阻变化，电路中的电流发生变化，得出几组不同的实验数据，在分析实验数据得出结论，这样得出的实验结论具有普遍性，减小了偶然性，符合题意。
故选：D。
17．【解答】根据串联电路特点，串联电路中各部分导体的电流相等，即IA＝IB。
故选：A。
二．多选题（共2小题，满分6分，每小题3分）
18．【解答】由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和；
根据并联电路电流规律可得：
I1+I2+I3＝1.5A﹣﹣﹣﹣①
I2+I3＝0.8A﹣﹣﹣﹣②
I1+I2＝1.2A﹣﹣﹣﹣③
由①②解得，I1＝0.7A；
把I1＝0.7A代入③得：I2＝0.5A，
把I2＝0.5A代入②得：I3＝0.3A。
故选：BC。
19．【解答】
A、教室里的日光灯之间都是并联的，控制灯的开关与灯是串联的，故A正确；
B、道路两旁的路灯，晚上同时亮，早上同时灭，但如果一盏灯坏掉，不会影响其它路灯，所以各灯是并联的，故B错误；
C、家里的电视与电饭煲，使用时互不影响，所以它们是并联的，故C正确；
D、楼道里的声控开关和光控开关只有同时闭合时，电路才会接通，所以两个开关与灯是串联的，故D正确。
故选：ACD。
三．填空题（共12小题，满分24分，每小题2分）
20．【解答】
N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而吸附一些粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附；熔喷布有很好的绝缘性，所以能长时间保留静电。
故答案为：负；吸引轻小物体；绝缘。
21．【解答】带电体具有吸引轻小物体的性质，我们就说物体带了电荷；
用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷；
吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体。
故答案为：吸引；同种；绝缘体。
22．【解答】“充电宝”正在给手机电池充电过程中，充电宝消耗了电能，转化为化学能储存在手机电池中，所以充电时充电宝相当于电源。
故答案为：电源；电；化学。
23．【解答】（1）电源的作用就是给用电器两端提供电压。
（2）干燥的塑料不容易导电，属于绝缘体。
故答案为：电压；绝缘体。
24．【解答】水果在这里扮演了电源的角色，点亮一排发光二极管，它为发光二极管提供了电压，使自由电荷在电路中定向移动起来，形成电流。
故答案为：电压。
25．【解答】（1）如果有一盏灯因为灯丝断裂而熄灭，其余的灯也同时熄灭，说明这几盏灯互相影响，则它们是串联关系；
（2）断开某一个开关时，只有一台风扇停止工作，说明教室里的风扇可以独立工作，所以是并联关系。
故答案为：串联；并联。
26．【解答】由电路图可知，两个灯泡并联在电路中，然后与电铃串联在电路中；当闭合其中一个开关时，对应的灯泡与电铃是串联的；
发光二极管的符号：。
故答案为：串联；。
27．【解答】
（1）使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入电流表，从负接线柱流出，如图所示：
（2）由图1可知；图中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.3A。
故答案为：串：0.3。
28．【解答】原电路中，两灯并联，电流表与灯L2串联，所以电流表测灯L2的电流；
图乙中，电流表使用小量程，分度值为0.02A，示数为0.38A。
故答案为：L2；0.38。
29．【解答】因为墨线是并联的，图中，若通过每条墨线的电流为I，则IA＝3I，IB＝9I，因此IA＜IB；
故答案为：小于。
30．【解答】
由电路图可知，两电阻并联，电流表A1测干路电流，A测R2支路的电流；
因为并联电路干路电流大于各支路电流，且两指针的位置相同，所以A1的量程为大量程，即0﹣3A量程，分度值为0.1A，由图乙知，干路电流I＝1.2A；
A的量程为小量程，即为0﹣0.6A量程，分度值为0.02A，示数为0.24A；因此通过R2支路的电流I2＝0.24A；
由并联电路的电流特点可知，通过R1的电流I1＝I﹣I2＝1.2A﹣0.24A＝0.96A。
故答案为：并联；0.96；0.24。
31．【解答】由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，
∵并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，
∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A。
答案：L1；1.2。
四．实验探究题（共4小题，满分16分，每小题4分）
32．【解答】（1）右图中，电流表选用小量程，分度值为0.02A，测量A点电流时电流表示数如图所示，IA＝0.50A；
（2）仅测量一组实验数据就得出结论存在偶然性，为改进这一不足，接下来应进行的实验操作是：更换不同规格的小灯泡进行多次实验；
（3）因0.50A＝0.28A+0.22A，经过改进实验后可以得出，并联电路的干路电流等于各支路电流之和，即 IA＝IB+IC。
故答案为：（1）0.50；
（2）更换不同规格的小灯泡进行多次实验；
（3）IA＝IB+IC。
33．【解答】
（1）闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是电流表没有调零；
（2）甲图中，电流从电流表A3负接线柱流入了，并且L2短路了，根据要求，A3测流过灯L2的电流，A3与灯L2串联，电流从电流表正接线柱流入，如下所示：
（3）干路电流为0.6A，其中流过灯L1的电流大小如图丙，根据并联电路干路电流大于支路电流，故电流表选用小量程，分度值为0.02A，电流为0.3A，之所以得出并联电路电流相等是因为选用的灯泡规格相同，器材太特殊，结论有偶然性，为得出普遍性的结论，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律，选A。
故答案为：（1）电流表没有调零； （2）如上所示； （3）不同； A。
34．【解答】
实验步骤：断开开关S，把A1、A2互换位置按图连接电路，再闭合开关S；
实验现象：如果发现电流表A1的读数比A2的读数仍大一些，这表明小亮的观点是错误的。
35．【解答】
（1）在连接电路的过程中，开关应该处于断开状态；
（2）由图知两灯并联，若L1短路，则会造成电源短路，这是不允许的；
若L1开路，灯泡L1熄灭，根据并联电路各支路互不影响，L2仍发光，符合题意，则电路故障可能是L1开路；
（3）并联电路中干路电流等于各支路电流之和，之所以得出“并联电路中各支路的电流一定相等”，是因为选用的灯泡规格相同，结论有偶然性，这一结论是错误的。
故答案为：（1）断开；（2）L1开路；（3）错误；相同。
五．解答题（共1小题，满分4分，每小题4分）
36．【解答】答：（1）熔喷布经过驻极处理后带上静电，带电体能吸引轻小的灰尘等小颗粒物，所以提高了过滤效果。
（2）因为外层隔离层和内层亲肤层的无纺布属于绝缘材料，不容易导电，使熔喷布上的静电不会很快消失。
六．综合能力题（共1小题，满分4分，每小题4分）
37．【解答】
（1）由电路图知，当S1闭合、S2和S3都断开时，两灯串联，电流表A1、A2测电路中电流，A3断路，所以A3示数为0A，
由图乙可知，电流表所选量程为0～0.6A，分度值为0.02A，由指针位置可知，电流表A1的示数为0.1A；
由串联电路中电流处处相等，所以A2示数与A1示数相同为0.1A；
（2）由电路图知，当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
并联电路中干路电流等于各支路电流之和，所以A1示数：
IA1＝IA3﹣IA2＝0.45A﹣0.3A＝0.15A；
答：（1）电流表A2和A3的示数分别为0.1A、0A；
（2）当开关S2和S3闭合，S1断开时，电流表A1的示数为0.15A。
七．计算题（共3小题，满分12分，每小题4分）
38．【解答】（1）由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；
已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1＝0.3A；
由并联电路的电流特点可知，A的示数应大于A1的示数，
已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，
指针在同一位置时，电流表大量程示数是小量程示数的5倍，
所以电流表A的示数为 （即干路电流）：I＝5I1＝5×0.3A＝1.5A；
（2）由并联电路电流的规律可得，
通过灯L2的电流为：I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。
答：（1）电流表A的示数为1.5A；
（2）通过灯泡L2的电流为1.2A。
39．【解答】
由图可知，三灯的连接方式为并联，电流表A1测的是干路电流，
由并联电路的电流特点可知：I1＝IL1+IL2+IL3＝2A+3A+4A＝9A；
电流表A2测的是L2与L3中的电流之和，
所以：I2＝IL2+IL3＝3A+4A＝7A；
电流表A3测的是L1与L2中的电流之和，
I3＝IL1+IL2＝2A+3A＝5A。
答：电流表A1、A2、A3的示数分别为9A、7A、5A。
40．【解答】
由图可知，三个灯泡并联，电流表A1测流过灯L2、L3的电流之和；电流表A2测流过灯L1与L2的电流之和，电流表A3测干路电流（即L1、L2、L3的电流之和）；
由图结合并联电路的电流特点知：
IL2+IL3＝IA1＝0.5A﹣﹣﹣﹣﹣﹣①
IL1+IL2＝IA2＝0.4A﹣﹣﹣﹣﹣﹣②
IL1+IL2+IL3＝IA3＝0.7A﹣﹣﹣﹣﹣﹣③
由①②③解得：IL1＝0.2A，IL2＝0.2A，IL3＝0.3A。
答：通过灯 L1的电流是0.2A，通过灯L2的电流是0.2A，通过灯L3的电流是0.3A。

展开更多......

收起↑
