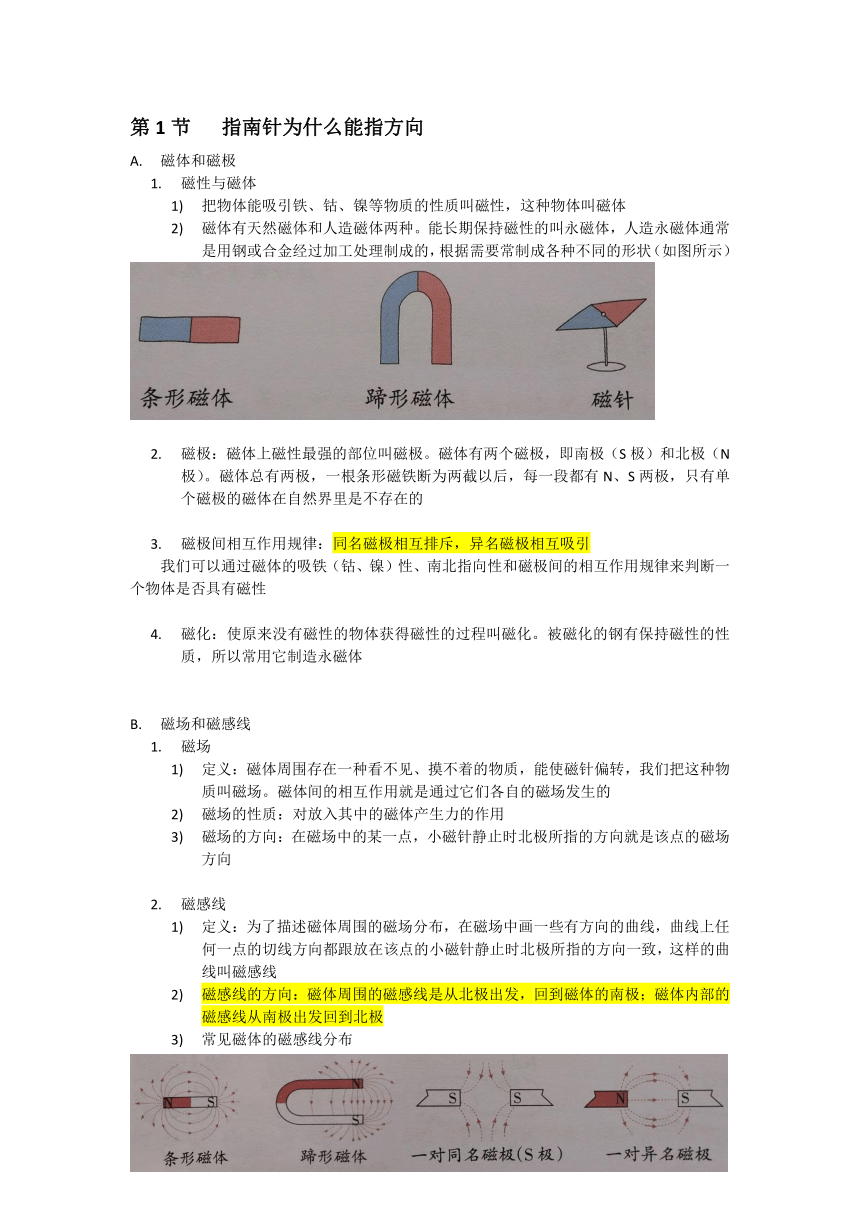

第1节 指南针为什么能指方向
磁体和磁极
磁性与磁体
把物体能吸引铁、钴、镍等物质的性质叫磁性，这种物体叫磁体
磁体有天然磁体和人造磁体两种。能长期保持磁性的叫永磁体，人造永磁体通常是用钢或合金经过加工处理制成的，根据需要常制成各种不同的形状（如图所示）
磁极：磁体上磁性最强的部位叫磁极。磁体有两个磁极，即南极（S极）和北极（N极）。磁体总有两极，一根条形磁铁断为两截以后，每一段都有N、S两极，只有单个磁极的磁体在自然界里是不存在的
磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引
我们可以通过磁体的吸铁（钴、镍）性、南北指向性和磁极间的相互作用规律来判断一个物体是否具有磁性
磁化：使原来没有磁性的物体获得磁性的过程叫磁化。被磁化的钢有保持磁性的性质，所以常用它制造永磁体
磁场和磁感线
磁场
定义：磁体周围存在一种看不见、摸不着的物质，能使磁针偏转，我们把这种物质叫磁场。磁体间的相互作用就是通过它们各自的磁场发生的
磁场的性质：对放入其中的磁体产生力的作用
磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向
磁感线
定义：为了描述磁体周围的磁场分布，在磁场中画一些有方向的曲线，曲线上任何一点的切线方向都跟放在该点的小磁针静止时北极所指的方向一致，这样的曲线叫磁感线
磁感线的方向：磁体周围的磁感线是从北极出发，回到磁体的南极；磁体内部的磁感线从南极出发回到北极
常见磁体的磁感线分布
240030040005008464000500

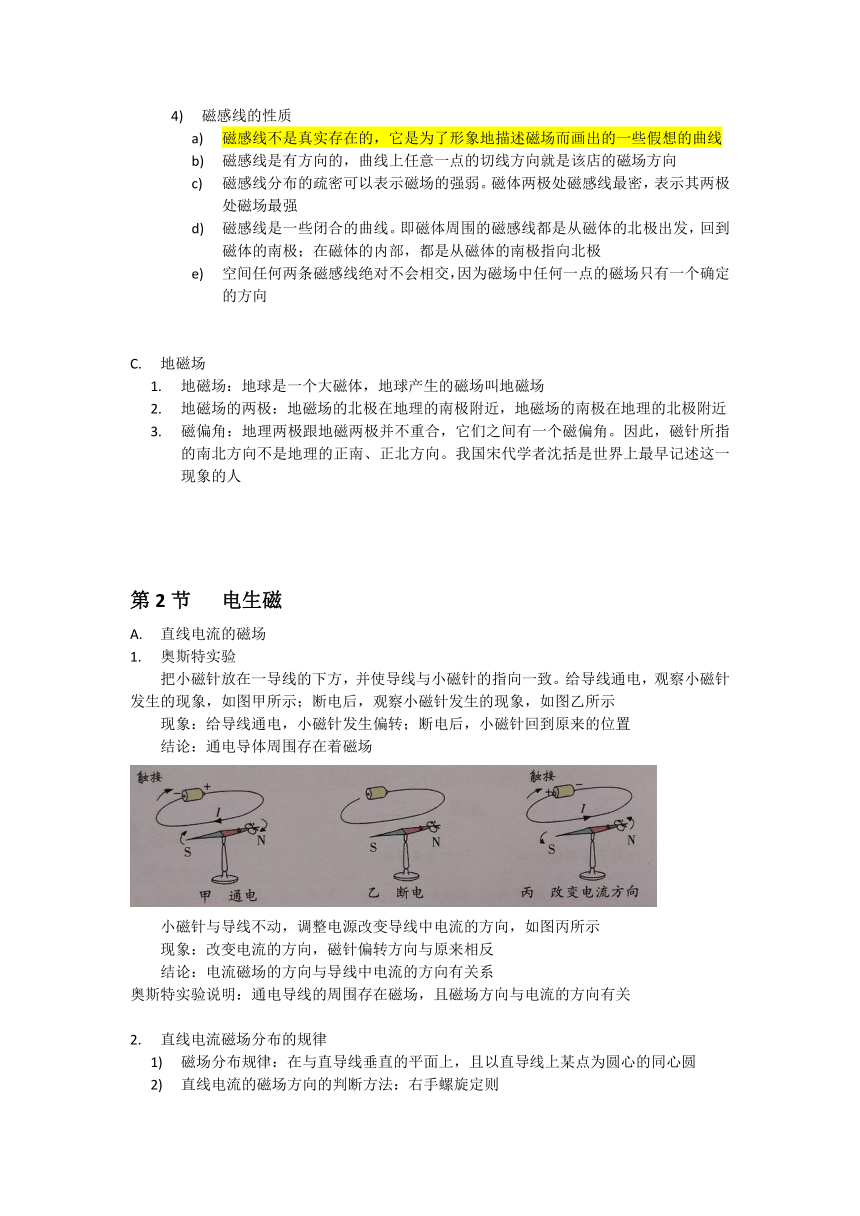

磁感线的性质
磁感线不是真实存在的，它是为了形象地描述磁场而画出的一些假想的曲线
磁感线是有方向的，曲线上任意一点的切线方向就是该店的磁场方向
磁感线分布的疏密可以表示磁场的强弱。磁体两极处磁感线最密，表示其两极处磁场最强
磁感线是一些闭合的曲线。即磁体周围的磁感线都是从磁体的北极出发，回到磁体的南极；在磁体的内部，都是从磁体的南极指向北极
空间任何两条磁感线绝对不会相交，因为磁场中任何一点的磁场只有一个确定的方向
地磁场
地磁场：地球是一个大磁体，地球产生的磁场叫地磁场
地磁场的两极：地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近
磁偏角：地理两极跟地磁两极并不重合，它们之间有一个磁偏角。因此，磁针所指的南北方向不是地理的正南、正北方向。我国宋代学者沈括是世界上最早记述这一现象的人
第2节 电生磁
直线电流的磁场
奥斯特实验
把小磁针放在一导线的下方，并使导线与小磁针的指向一致。给导线通电，观察小磁针发生的现象，如图甲所示；断电后，观察小磁针发生的现象，如图乙所示
现象：给导线通电，小磁针发生偏转；断电后，小磁针回到原来的位置
结论：通电导体周围存在着磁场
小磁针与导线不动，调整电源改变导线中电流的方向，如图丙所示
现象：改变电流的方向，磁针偏转方向与原来相反
结论：电流磁场的方向与导线中电流的方向有关系
奥斯特实验说明：通电导线的周围存在磁场，且磁场方向与电流的方向有关
直线电流磁场分布的规律
磁场分布规律：在与直导线垂直的平面上，且以直导线上某点为圆心的同心圆
直线电流的磁场方向的判断方法：右手螺旋定则

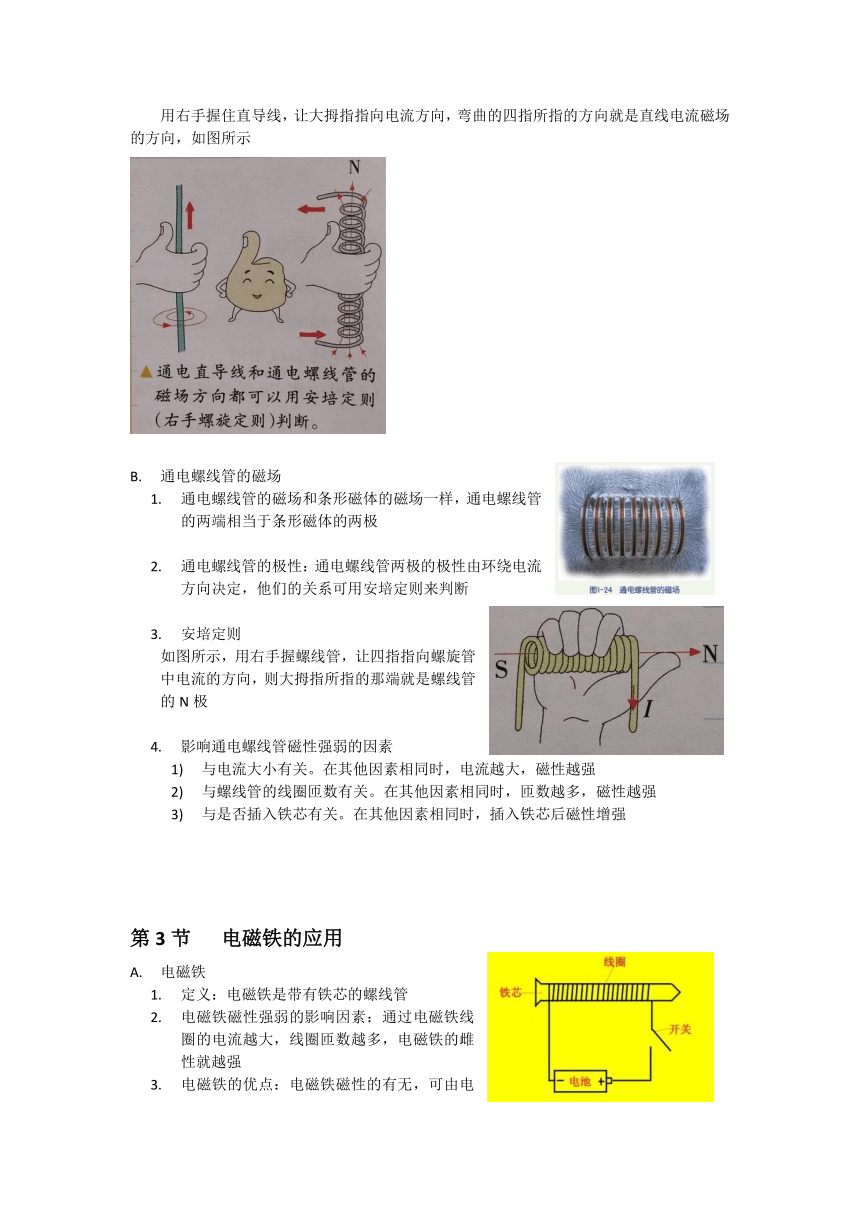

用右手握住直导线，让大拇指指向电流方向，弯曲的四指所指的方向就是直线电流磁场的方向，如图所示
373634018097500
通电螺线管的磁场
通电螺线管的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两极
通电螺线管的极性：通电螺线管两极的极性由环绕电流方向决定，他们的关系可用安培定则来判断
31559505905500
安培定则
如图所示，用右手握螺线管，让四指指向螺旋管中电流的方向，则大拇指所指的那端就是螺线管的N极
影响通电螺线管磁性强弱的因素
与电流大小有关。在其他因素相同时，电流越大，磁性越强
与螺线管的线圈匝数有关。在其他因素相同时，匝数越多，磁性越强
与是否插入铁芯有关。在其他因素相同时，插入铁芯后磁性增强
314261533020000第3节 电磁铁的应用
电磁铁
定义：电磁铁是带有铁芯的螺线管
电磁铁磁性强弱的影响因素：通过电磁铁线圈的电流越大，线圈匝数越多，电磁铁的雌性就越强
电磁铁的优点：电磁铁磁性的有无，可由电路的通断来控制；电磁铁磁性的强弱，可由电流大小和线圈匝数来控制；电磁铁的273939037211000极性位置，可由电流方向来控制

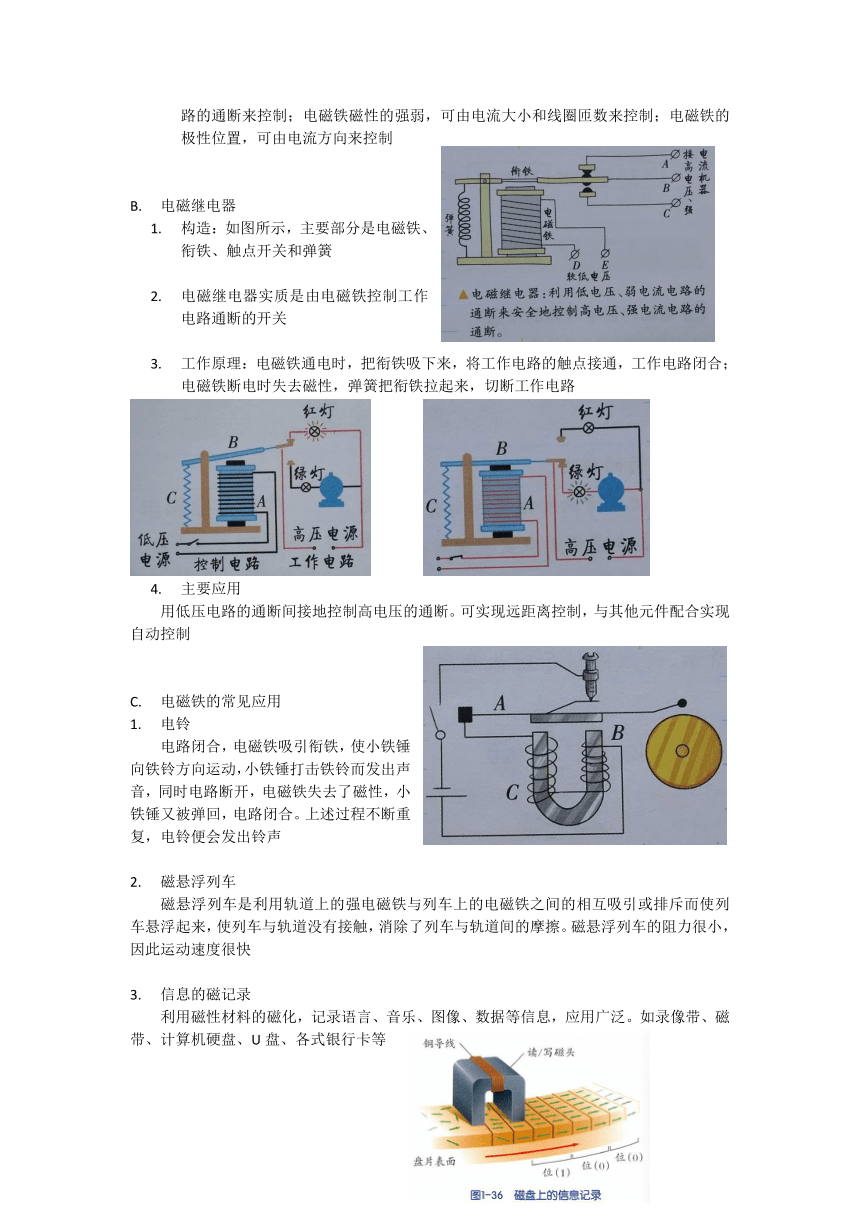

电磁继电器
构造：如图所示，主要部分是电磁铁、衔铁、触点开关和弹簧
电磁继电器实质是由电磁铁控制工作电路通断的开关
工作原理：电磁铁通电时，把衔铁吸下来，将工作电路的触点接通，工作电路闭合；电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路

主要应用
用低压电路的通断间接地控制高电压的通断。可实现远距离控制，与其他元件配合实现自动控制
25838151333500
电磁铁的常见应用
电铃
电路闭合，电磁铁吸引衔铁，使小铁锤向铁铃方向运动，小铁锤打击铁铃而发出声音，同时电路断开，电磁铁失去了磁性，小铁锤又被弹回，电路闭合。上述过程不断重复，电铃便会发出铃声
磁悬浮列车
磁悬浮列车是利用轨道上的强电磁铁与列车上的电磁铁之间的相互吸引或排斥而使列车悬浮起来，使列车与轨道没有接触，消除了列车与轨道间的摩擦。磁悬浮列车的阻力很小，因此运动速度很快
信息的磁记录
245522322167200利用磁性材料的磁化，记录语言、音乐、图像、数据等信息，应用广泛。如录像带、磁带、计算机硬盘、U盘、各式银行卡等

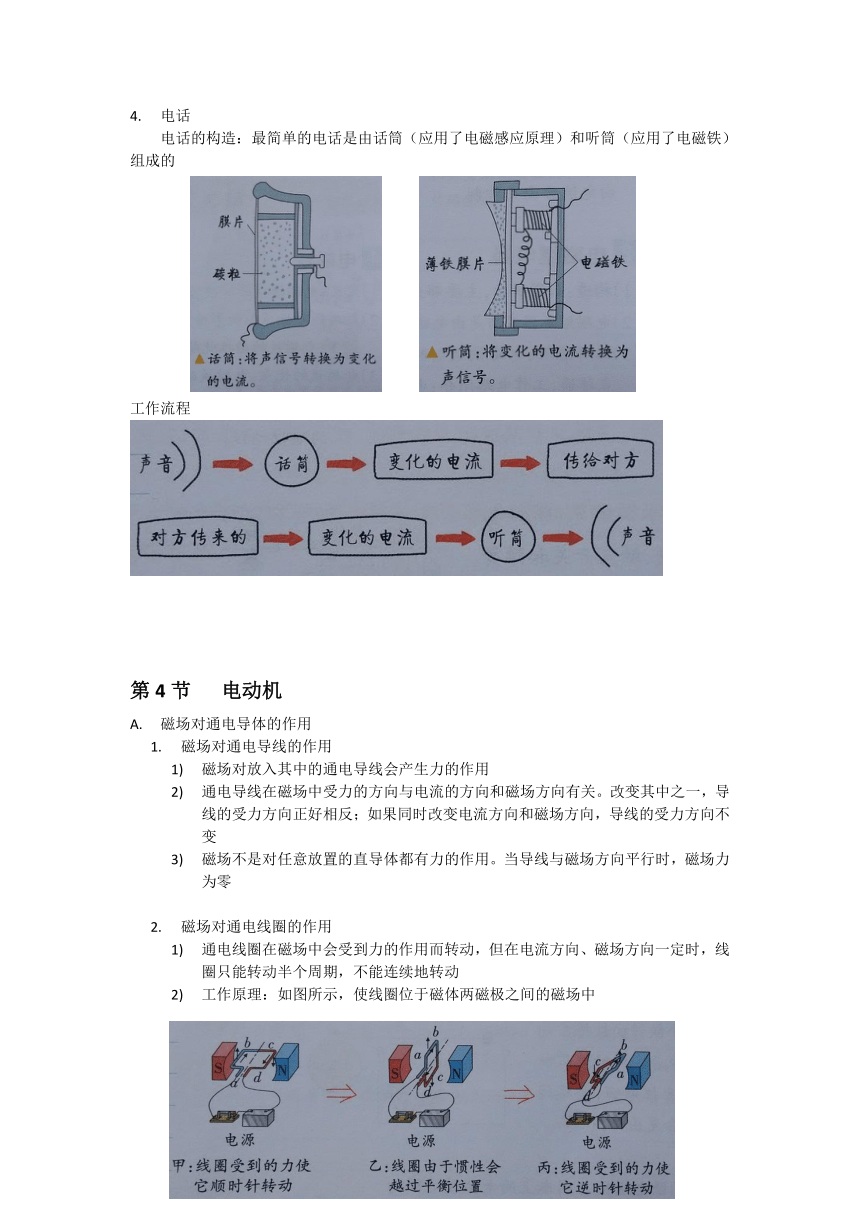

电话
电话的构造：最简单的电话是由话筒（应用了电磁感应原理）和听筒（应用了电磁铁）组成的

工作流程
第4节 电动机
磁场对通电导体的作用
磁场对通电导线的作用
磁场对放入其中的通电导线会产生力的作用
通电导线在磁场中受力的方向与电流的方向和磁场方向有关。改变其中之一，导线的受力方向正好相反；如果同时改变电流方向和磁场方向，导线的受力方向不变
磁场不是对任意放置的直导体都有力的作用。当导线与磁场方向平行时，磁场力为零
磁场对通电线圈的作用
通电线圈在磁场中会受到力的作用而转动，但在电流方向、磁场方向一定时，线圈只能转动半个周期，不能连续地转动
工作原理：如图所示，使线圈位于磁体两磁极之间的磁场中
34318714640500
电动机
直流电动机
利用直流电源供电的电动机叫直流电动机
原理：直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的。它在工作时将电能转化为机械能
构造：直流电动机主要是由磁铁、线圈、换向器和电刷等构成
组成
作用
换向器
由两个铜制半环构成。换向器的作用是每当线圈刚转过平衡位置时，自动改变通入线圈中的电流方向，从而改变受力方向，使线圈连续转动
电刷
外部电路中分别与电源两极相连，并与换向器两片铜环接触，起导电作用
定子
固定不动的部件，如磁铁
转子
电动机中转动的部件，如线圈
交流电动机
日常生活中由于电网供电是交流电，所示家用电器中的电动机是交流电动机。交流电动机也是依靠通电导体在磁场中所受的力来运转的
第5节 磁生电
电磁感应现象
电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动，在导体中就会有电流产生，这种现象叫电磁感应现象。产生的电流叫感应电流。感应电流的方向与导体运动方向和磁场方向有关
21431255651500
产生感应电流的条件
电路必须是闭合的
一部分导体在磁场中
在磁场中的部分导体做切割磁感线运动
电磁感应现象中能量的转化：机械能转化为电能
对电磁感应条件的理解
要有一部分导体做切割磁感线运动。这里要注意的是闭合电路的“一部分导体”而不是“整个电路”；还要注意的是“做切割磁感线运动”，就是把磁感线“切断”，这就是说，导体的运动方向一定要与磁感线方向成一定角度，而不是与磁感线平行，否则磁感线是“切不断”的
电路应该是和闭合的而不是断开的，即组成电路的各个元件连接成一个电流的通路，如果是不闭合电路，即使导体做切割磁感线运动，导体中也不会有感应电流产生，只是在导体两端产生电压，因为不闭合就形不成电荷定向移动的通路（即是断路），当然电路中就没有电流
交流发电机
原理：发电机是根据电磁感应原理制成的
能的转化：发电机工作时将其他形式的能转化为电能
交流发电机的工作原理
电动机和发电机的对比
装置
能量转化
原理
作用
发电机
其他形式的能→电能
电磁感应
电源
电动机
电能→机械能
通电线圈在磁场中受力转动
用电器
交流电和直流电
直流电方向不改变。例如：由干电池获得的电流就是直流电
大小和方向做周期性改变的电流叫交流电。我国供生产、生活用的交流电的周期为0.02s，频率为50Hz。电流方向每秒钟改变100次
第6节 家庭用电
家庭电路的组成
测电笔
结构：笔尖金属体、大阻值电阻、氖管、弹簧、金属笔卡
作用：辨别火线和零线
使用方法：手触金属笔卡，笔尖接触判断导线。手千万不能接触笔尖金属体，否则可能触电
现象：若氖管发光，接触导线是火线；若氖管不发光，接触导线是零线
熔断器和断路器
熔断器
工作原理：当电路中电流过大时，保险丝发热自行熔断，从而切断电路
熔断器的种类：封闭管式熔断器（俗称保险管）和敞开插入式熔断器（俗称保鲜盒）
保险丝
保险丝的材料：由电阻率大、熔点低的铅锑合金制成
保险丝选择原则：保险丝的额定电流等于或稍大于电路中正常工作的电流
4429125-15367000断路器
现在家庭电路中常用断路器来代替闸刀开关和熔断器。断路器一般连接在火线上。当电流超过额定电流时，断路器可以自动切断电路，从而起到电路过载或短路的保护作用。断路器能手动切断电路，也能手动复位，使用方便、安全而得到普及
插座
两孔式插座：一孔接火线，另一孔接零线。使用时只要把用电器的两脚插头插入插孔就可以工作
三孔式插座
三孔式插座，有三个插孔，分别接火线、零线和地线，接法为“左零右火中间接地”，如图所示。与接地孔相应的插脚接用电器的金属外壳
接地线的意义：有一部分用电器的外壳是金属材料制作的，如果意外漏电，易导致金属外壳带电，人触及时易发生触电事故，接地线将外壳与大地相连，从而起到保护作用

第7节 电的安全使用
触电事故
安全电压：一般情况下，36V以下的电压是安全的；但在潮湿环境中，安全电压应在24V甚至12V以下
触电：指一定强度的电流通过人体造成的伤害事故
低压触电：低压触电分为单线触电和双线触电

高压触电：高压线或高压设备的电压常达几十千伏甚至几百千伏，人体即使没有直接接触它们，但一旦靠近就存在触电的危险
触电急救：如果发生了触电事故，要立即切断电源，必要时应对触电者进行急救，同时尽快通知医务人员进行抢救
安全用电常识
不接触低压带电体，不靠近高压带电体
更换灯泡、搬动电器前应断开电源开关
不弄湿用电器，不损坏绝缘层
保险装置、插座、导线、家用电器等达到使用寿命应及时更换
