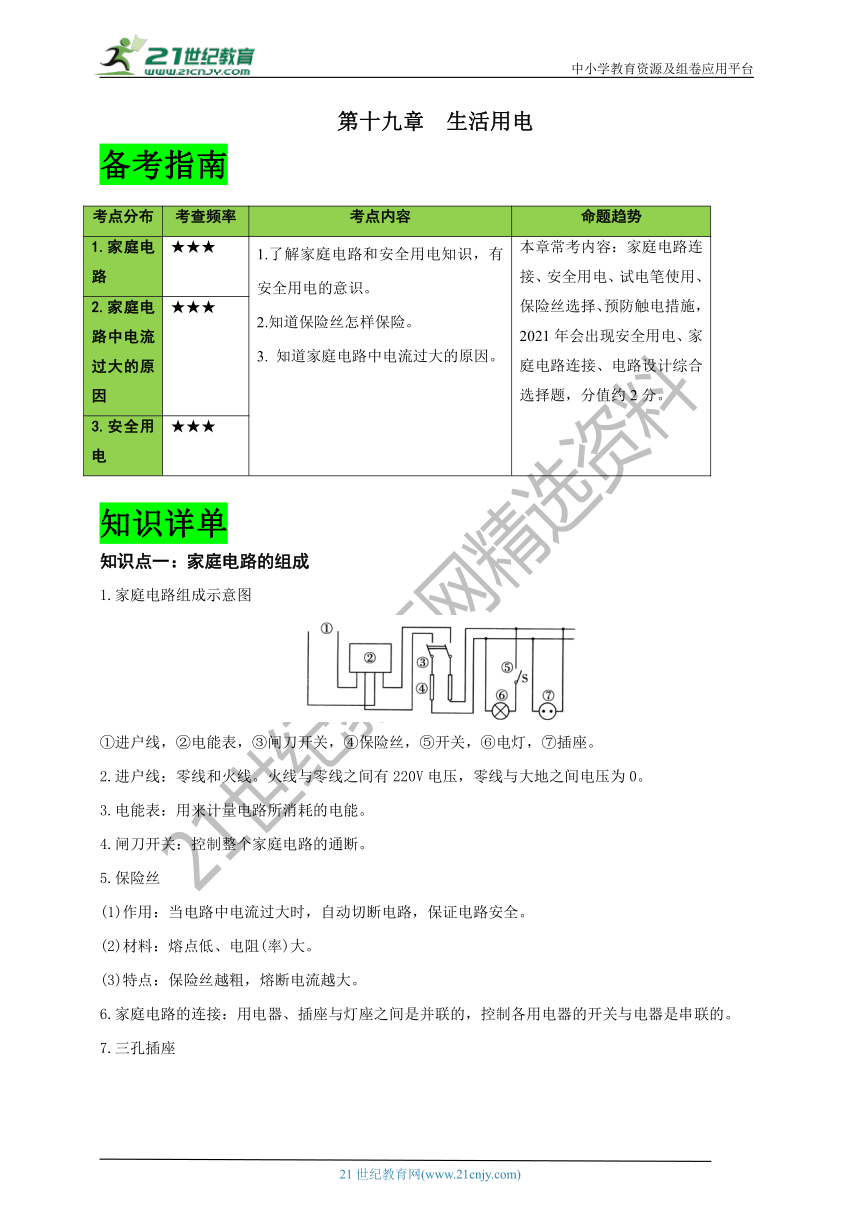

第十九章 生活用电
备考指南
考点分布
考查频率
考点内容
命题趋势
1.家庭电路
★★★
1.了解家庭电路和安全用电知识，有安全用电的意识。
2.知道保险丝怎样保险。
3. 知道家庭电路中电流过大的原因。
本章常考内容：家庭电路连接、安全用电、试电笔使用、保险丝选择、预防触电措施，2021年会出现安全用电、家庭电路连接、电路设计综合选择题，分值约2分。
2.家庭电路中电流过大的原因
★★★
3.安全用电
★★★
知识详单
知识点一：家庭电路的组成
1.家庭电路组成示意图
①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。
2.进户线：零线和火线。火线与零线之间有220V电压，零线与大地之间电压为0。
3.电能表：用来计量电路所消耗的电能。
4.闸刀开关：控制整个家庭电路的通断。
5.保险丝
(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。
(2)材料：熔点低、电阻(率)大。
(3)特点：保险丝越粗，熔断电流越大。
6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。
7.三孔插座
(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”。
(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这样可以避免因用电器金属外壳带电而发生触电事故。
8.家庭电路常见的几种故障
(1)保险丝熔断：①短路；②电路中的总功率过大；
(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；
(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；
(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；
(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。
9.判定家庭电路故障的两种方法
(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。
10.注意：
（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。
（2）不能用铜丝或铁丝替代保险丝。
（3）可以利用试电笔分辨火线和零线，利用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体。
（4）对“用电器的金属外壳接地可以防止触电”的理由于人体的电阻远大于导线的电阻，故外壳中的电流会通过地线直接回到大地，而不会通过人体回到大地。这相当于零线把人体给短路了。
知识点二：家庭电路中电流过大的原因
1.发生短路。由公式I=UR可知，此时电路中的电流过大。
2.电路中同时使用的用电器功率过大。由公式I=PU可知，此时电路中的电流过大。
知识点三：安全用电
1.触电原因：人体直接或间接跟火线接触，并与零线或地线构成通路。
2.触电形式：(1)家庭电路(低压)触电有单线触电、双线触电两种形式；(2)高压触电有高压电弧触电和跨步电压触电两种形式。
3.防雷：雷电是自然界中一种剧烈的放电现象。打雷时，雷电往往会经过地面上突起的部分，因此，高大建筑物应安装避雷针。
4.安全用电的原则：不接触低压带电体，不靠近高压带电体。
5.注意：(1)漏电保护器能防止人站在地上接触火线而发生触电事故，但不能防止双线触电。
(2)为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线。
易错警示
易错点1　开关与灯泡串联控制灯泡，误认为开关只要与灯串联，在什么位置都一样。
典例1：（（2020?广东）将电灯、开关和插座接入家庭电路中，接线正确的是（　　）
【错解】选A，理由：开关只要与灯串联，在什么位置都一样。.
【析错】（1）家庭电路中，开关控制灯泡时，火线首先接开关，再接灯泡；零线直接接灯泡。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。（2）三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
【正解】选A，理由：根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。故选：D。
易错点2　遇到触电时(或电线失火)时，易忘先切断电源而采用不正当办法。
典例2：（2020?长沙模拟）“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，符合要求的是（　　）
A．发现有人触电时，应该立即用手把人拉起来
B．更换灯泡、搬动电器前无需先断开电源开关
C．可以在高压电线旁放风筝
D．电冰箱、洗衣机的金属外壳应该接地线
【错解】选A，理由：发现有人触电时，应该立即使触电人离开电源，所以应该立即用手把人拉起来。
【析错】当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电。
【正解】选D。理由：A、遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故A不符合要求；B、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B不符合要求；C、不接触低压带电体，不靠近高压带电体，所以放风筝时要远离高压电线，故C不符合要求；D、把家用电器的外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险，故D符合要求。故选：D。
易错点3　家庭电路故障分析
4177030368300 典例3：（2020秋?烟台期末）小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯；则开关应装在 虚线框中（选填“1“或“2”）。安装完毕后，用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L0发光呈暗红色，则说明安装的照明灯 （选填“正常”“断路”或“短路”）。
【错解】2；断路。理由：电路没有故障时，只要闭合任一开关，L0是导体，L0都会正常发光，忽略了L0与闭合支路的灯泡串联接入家族电路的火线与零线之间的。
【析错】检验灯安在保险丝处后，当开关闭合时若电灯正常，则检验灯与电灯串联，得到的电压小于200V，实际功率小于额定功率，发暗红色光，若电灯短路，则检验灯得到额定电压，正常发光，若电灯断路，则检验灯不亮。
【正解】选A，理由：（1）为了用电的安全，开关应接在火线与电灯之间，因此开关应装在2处；
（2）若保险丝处用一只额定电压为220V的灯泡L0替换，此时两灯泡串联；闭合开关后，发现灯泡L0发光呈暗红色，说明检验灯L0分得的电压小于220V，也说明新安装的照明灯分得一部分电压，则安装的照明灯是正常的。故答案为：2；正常。
知识精讲
知识点一：家庭电路的组成及连接
right286385 典例1：（2020?青山区一模）如图所示是现在一般标准住宅的配电系统方框图，其中导线a、b进户线，火线是 ，方框1安装的是 （选填“空气开关”、“电能表”或“用电器”），三孔插座上面孔接 （选填“用电器金属外壳”、“零线”或“地线”）。
【考查方向】家庭电路的组成。
【名师点睛】为了用电安全，家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。空气开关的接法：左孔接零线，右孔接火线。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
【答案】a；电能表；地线。
【解析】根据电路的组成可知，家庭电路的连接要按照进户线一电能表一总空气开关及漏电保护开关-用电器的安装顺序，即在方框1位置安装电能表；家庭电路中，两条进户线分别为火线和零线，空气开关左边接零线，右边接火线，则a为火线；根据三孔插座的接法：上孔接地线，左孔接零线，右孔接火线可知，图中三孔插座的左孔应接零线，右孔应接火线，上面孔应接地线。故答案为：a；电能表；地线。
典例2：（2020?东莞市一模）如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220V．小东先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　）。
right82550A．灯泡的正常工作电压为 220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。这是因为此时零线有电流流过
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路
【考查方向】家庭电路的连接。
【名师点睛】（1）根据灯泡正常工作时的电压进行判断；（2）家庭电路中各用电器并联连接；（3）先判断零线与大地的电压，然后根据电流产生的条件进行判断；（4）保险丝熔断的原因：一是短路，二是电流过大。
【答案】C。
【解析】A、根据题意可知，电路电压为220V，灯泡刚好正常工作，因此灯泡的正常工作电压为 220V，故A正确；B、灯泡和电饭煲可以单独工作，互不影响，因此它们是并联连接，故B正确；C、因为三孔插座中的左孔为零线，而零线与大地间的电压为0，因此把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光，故C错误；D、保险丝熔断的原因：一是短路，二是电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是热水壶的功率太大，故D正确。故选：C。
知识点二：家庭电路故障分析
right1292225 典例3：（2020?呼和浩特）现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（　　）
A．插座出现了短路现象
B．开关2或者开关3可能被短路
C．开关4可能断路
D．开关4允许通过的最大电流远大于开关1允许通过的最大电流
【考查方向】家庭电路的故障分析．
【名师点睛】空气开关的作用：当电路中出现短路或用电器的总功率过大时，空气开关会断开电路；在家庭电路中，各用电器是互不影响的，为并联。
【答案】D
【解析】A、插座出现了短路现象，此时空气开关4会跳闸，断开电路，接入制冷机时，空气开关4和空气开关1都不会跳闸，故A错误；B、开关2或者开关3可能被短路，则整个电路短路，空气开关1跳闸，接入制冷机时，电路的状态不会改变，故B错误；C、开关4可能断路，接入制冷机时，由于通过制冷机无电流，不会改变电路的状态，故C错误；D、插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了开关1的额定电流，所以开关1会跳闸，故D正确。故选：D。
典例4：（2020?益阳）如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）
right76835A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
【考查方向】家庭电路的故障分析．
【名师点睛】电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。
【答案】A
【解析】A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断。故A正确、B不正确；C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式I=PU知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断。故C、D错误。故选：A。
知识点三：家庭电路中电流过大的原因
典例5：（2020?南充一模）在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）
①控制灯的开关中两个线头相碰；
②插座中分别与火线和零线连接的两个线头相碰；
③电路中增加多个大功率的用电器；
④插头与插座接触不良。
A．①和② B．②和③ C．③和④ D．①和④
【考查方向】家庭电路电流过大的原因．
【名师点睛】家庭电路中电流过大，会使保险丝熔断，其原因主要有两个：一是用电器短路，二是用电器的总功率过大。
【答案】B
【解析】①开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；②插座中的两个线头相碰，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；③电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；④插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸。故②③正确，故选：B。
典例6：（2020?南昌模拟）如图所示是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。
2419985257810（1）当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于 杠杆。
（2）若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的 线上。
【考查方向】杠杆的分类；熔断器的作用及保险丝的选择方法．
【名师点睛】（1）明确杠杆的结构，根据力臂的关系判断其类型；（2）限流器要想对电路起保护作用，必须接在火线上。
【答案】（1）省力；（2）火。
【解析】（1）金属杆OA可视为杠杆，支点为O点，弹簧的拉力为动力，OA的重力为阻力，此时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆；
（2）为了用电安全，当电路断开时，防止用电器带电发生触电事故，要把限流器接入家庭电路中进户线的火线上。故答案为：（1）省力；（2）火。
知识点四：安全用电
典例7：（2020?内江）关于家庭电路及安全用电，下列说法中正确的是（　　）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
【考查方向】插座的构造与工作方式；触电危害及常见的触电类型与预防；安全用电原则．
【名师点睛】①有金属外壳的家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生；②为了保证用电安全，螺丝口灯座的螺丝套应接零线；
③触电分为单线触电和双线触电；④湿物体是导体，用湿手摸或湿布擦带电体，容易发生触电。
【答案】D
【解析】A、两孔插座直接接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用。故A错误；B、为了防止出现触电现象，在家庭电路中白炽灯螺丝套接在中性线（零线或N）上。故B错误；C、人一只手接触相（火）线，同时另一只手接触中性（零）线，即使站在绝缘凳子上，电流也会流过人体，出现触电事故。故C错误；D、湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具。故D正确。故选：D。
典例8：（2020?盐城模拟）下列做法，符合安全用电原则的是（　　）
A．使用测电笔时手接触笔尾金属体
B．家庭电路中控制灯的开关应串联接在灯与零线之间
C．将用电器三角插头最长脚折断后，插在两孔插座上使用
D．用电器失火时，先用灭火器灭火，等火小后，切断电源
【考查方向】安全用电原则．
【名师点睛】（1）使用测电笔时，不能用手碰触测电笔前端的金属探头，这样会造成人身触电事故；（2）为了安全，开关应该与火线相连；（3）三孔插座接地线，在人接触漏电的用电器时，避免发生触电事故；（4）电器失火时，应先断开电源、再灭火。
【答案】A
【解析】A、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故，故A正确；B、开关和电灯是串联，为了安全，控制电灯的开关应安装在火线上，即串联接在灯与火线之间，故B错误；C、家庭电路中，三孔插座接地线，在人接触漏电的用电器时，地线可以把人短路，避免发生触电事故，一定不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，故C错误；D、当电器设备失火时，应先断开电源，再灭火，故D错误。故选：A。
达标检测
第十九章 生活用电检测题
一．选择题（共27小题，满分54分，每小题2分）
1．（2分）（2020?广西）在全国中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是（　　）
A．雷雨天气不能在大树下避雨 B．用湿毛巾擦工作中的用电器
C．有人触电立即用手将人拉开 D．用电器着火可直接泼水灭火
2．（2分）（2020?济南）如图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（　　）
A． B． C． D．
3．（2分）（2020?日照）下列关于家庭电路的分析和安全用电的做法，正确的是（　　）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
4．（2分）（2020?莱芜区）随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现如图所示的现象。图中，甲处是电源插排的电源线，乙处是微波炉的right0电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机，这四处中最容易因为电流过大引起火灾的是（　　）
A．甲处 B．乙处 C．丙处 D．丁处
5．（2分）（2020?绵阳）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（　　）
395795578740A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
6．（2分）（2020?鞍山）如图所示是家庭电路的一部分。下列说法中正确的是（　　）
right78740A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
7．（2分）（2020?广西）为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体。因此，如遇雷雨天气，下列做法中不符合安全防雷的是（　　）
A．不要靠近金属栏杆 B．在室内要关闭并远离窗户
C．躲进具有防雷设施的建筑物内 D．手机等各种电器可正常使用
8．（2分）（2020?阜新）如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
right78740A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
9．（2分）（2020?黄冈）下列做法正确的是（　　）
A．在高压线下钓鱼 B．使用试电笔时手接触笔尖金属体
right12001500C．把电池的两端用导线直接连在一起 D．使用电视机时，将防尘布罩从散热孔拿开
10．（2分）（2020?柳州）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的（ ）
A．地线 B．火线 C．零线 D．火线和零线
11．（2分）（2020?烟台）生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）176530652145
A．甲、乙 B．乙、丁 C．乙、丙、丁 D．甲、乙、丙、丁
12．（2分）（2020?葫芦岛）关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关“跳闸”，一定是用电器发生了短路
B．用电器起火时，应迅速用水扑灭
C．控制用电器的开关应接在火线和用电器之间
D．更换灯泡前，不需要断开开关
13．（2分）（2020?沈阳）如图所示是生活中常用的一个插线板，下列分析正确的是（　　）
right80010A．开关、指示灯和插孔它们之间都是并联的
B．插线板的电源线使用三脚插头是为了用电安全
C．线板的塑料外壳是导体
D．我们看到指示灯发出的红光是红外线
14．（2分）（2020?徐州）家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔
right58293015．（2分）（2020?呼和浩特）现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（　　）
A．插座出现了短路现象
B．开关2或者开关3可能被短路
C．开关4可能断路
45389808064500D．开关4允许通过的最大电流远大于开关1允许通过的最大电流
16．（2分）（2020?镇江）如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（　　）
A．熔丝处 B．P、M 间某处 C．M、N 间某处 D．N、Q 间某处
17．（2分）（2020?株洲）如图为试电笔的结构图，下列说法正确的是（　　）
right267335A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
18．（2分）（2020?铜仁市）电给人类带来了极大的便利。但不正确用电也会带来很大的危害，甚至会危及生命。下列做法符合安全用电原则的是（　　）
A．发生触电事故时，首先应切断电源再进行施救
B．保险丝断了，可以用铜丝替代
C．使用试电笔时，手指要碰到笔尖的金属体
D．只用一只手接触火线，一定不会造成触电事故
19．（2分）（2020?山西）如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是（　　）
398653071120A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
20．（2分）（2020?营口）“安全用电，珍惜生命”是每个人应有的意识，下列有关家庭用电的说法正确的是（　　）
A．空气开关跳闸，一定是电路发生了短路
B．家庭电路起火时，应先用水灭火，然后再断开电路
C．在停电期间检修电器，不需要断开总开关
D．使用试电笔时，手要接触笔尾金属体。
21．（2分）（2020?郴州）安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有（　　）
A．B． C．D．
22．（2分）（2020?荆门）在安全教育宣传月活动中，学校举办了一次安全用电知识的抢答赛。以下比赛题目中，应回答“对”的是（　　）
A．发现有人触电时，应立即切断电源
B．手机充电结束后，充电器可一直插在通电的插座上
C．家用电路中的保险装置应安装在零线上
D．雷雨天气可打伞在开阔地上行走
23．（2分）（2020?长沙）进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全，下列做法正确的是（　　）
A．雷天不在大树下躲避 B．雷雨天在室外使用手机打电话
C．手上有水时拔用电器的插头 D．发现有人触电时，立即用手直接将人拉开
right3854450024．（2分）（2020?武汉）如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
25．（2分）（2020?随州）某家庭电路如图所示，以下说法中不正确的是（　　）
69088021590
A．若保险丝熔断，则可能是短路引起的
B．三孔插座的连接方式符合安全用电的原则
C．若仅b、c 间断路，开关S闭合，灯泡L不会发光
D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
26．（2分）（2020?广东）将电灯、开关和插座接入家庭电路中，接线正确的是（　　）
A． B．
C． D．
27．（2分）（2020?齐齐哈尔）如图所示的做法中，符合安全用电原则的是（　　）
A．图甲导线的绝缘皮破损，仍继续使用 B．图乙使用电动机时，机壳没有接地
C．图丙使用试电笔时，要用指尖抵住上端的金属帽 D．图丁同时使用的用电器总功率过大
二．填空题（共8小题，满分27分）
3776980958850028．（3分）（2020?百色）如图为小明家的部分电路示意图，其中灯和插座是　 　联的，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。此电路故障可能是　 　（选填代号）
A．插座短路 B．进户线的火线断路 C．进户线的零线断路
4138930-2794029．（3分）（2020?锦州）在使用试电笔时手必须接触　 　（填“笔尖”或“笔尾”）金属体。如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是　 　。
right8064530．（3分）（2020?金昌）家庭电路的触电事故都是人体直接或间接跟　 　线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的　 　（选填“笔尖”和“笔尾”）金属体。
31．（6分）（2020?十堰）家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生　 　，这时电路中的　 　（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器　 　过大，也会导致电路中电流过大。
32．（3分）（2020?沈阳）家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指千万不能碰到　 　（选填“笔尖金属体”或”笔尾金属体”），当氖管发光时　 　（选填“有”或“没有”）电流通过人体。
33．（3分）（2020?威海）不能用手拉触电的人，因为人体是　 　。家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是　 　。
34．（3分）（2020?丹东）新建居民楼电路中，当电流过大时　 　自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上　 　对人体起到保护作用。
right8064535．（3分）（2020?吉林）如图是人们常用的插线板。可以用　 　来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与　 　相连。以防止触电事故的发生。
三．解答题（共5小题，满分20分，每小题4分）
36．（4分）（2020?六盘水）现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考虑哪些因素？请写出一个因素并说明原因。
37．（4分）（2020?安顺）现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考虑哪些因素？请写出一个因素并说明原因。
38．（4分）（2020?青岛）教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
（1）请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
（2）当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是　 　。
39．（4分）（2020?淮安）将灯泡与开关连接到图中的家庭电路中，
40．（4分）（2020?白银）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
第十九章 生活用电达标检测题
参考答案与试题解析
一．选择题（共27小题，满分54分，每小题2分）
1．【解答】
A、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以，雷雨天躲在大树底下避雨非常危险，故A符合安全用电原则；
B、生活用水是导体，用湿抹布擦工作中的用电器容易发生触电，故B不符合安全用电原则；
C、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故C不符合安全用电原则；
D、用电器着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D不符合安全用电原则。
故选：A。
2．【解答】A、①是电线连接，A中线路连接符号是正确的，故A不符合题意。
B、②是电灯泡，B中电灯的元件符号是正确的，故B不符合题意。
C、③是开关，开关的元件符号是正确的，故C不符合题意。
D、④是三孔插座，三孔插座的元件符号是错误的，故D符合题意。
故选：D。
3．【解答】A、在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；
B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B正确；
C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D、家庭电路中电流过大的原因还有可能是用电器的总功率过大，不一定是短路造成的，故D错误。
故选：B。
4．【解答】引起家庭电路电流过大的原因有两个：短路和用电器的总功率过大；由于家庭电路是并联电路，所以干路中的电流要大于支路的电流，即干路中的电流是最大的，最容易因为电流过大引起火灾的位置在干路中，根据图可知，甲在干路中，故是甲处。
故选：A。
5．【解答】地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用，故B正确。
故选：B。
6．【解答】
A、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；
B、在家庭电路中，开关应接在灯泡与火线之间，故B错误；
C、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；
D、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选：D。
7．【解答】A．雷雨天，如果靠近金属栏杆易遭受雷击，不要靠近金属栏杆，故A不符合题意；
B．雷雨天气时，留在室内，并关好门窗是正确的，故B不符合题意；
C．雷雨天气时，躲进具有防雷设施的建筑物内，是正确的做法，故C不符合题意；
D．雷雨天气，手机等各种电器不可正常使用，如果使用这些用电器易遭受雷击，故D符合题意。
故选：D。
8．【解答】
A、电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故A错误；
B、电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故B正确；
C、闭合开关后，A点与零线连接，所以试电笔接触A点，氖管不发光；故C错误；
D、空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故D错误；
故选：B。
9．【解答】
A、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电事故。故A错误；
B、使用测电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线，但不能接触笔尖金属体。故B错误；
C、把电池的两端用导线直接连在一起，电路就会发生短路，就会损坏电源，故C错误；
D、使用电视机时，将防尘布罩从散热孔拿开，防止电视过热烧坏电视或造成火灾，故D正确。
故选：D。
10．【解答】为了安全起见，安装家庭电路中螺口灯泡的灯头时，灯头内中间的金属片应跟电源线的火线相连，灯头内的螺旋套应跟零线相连．
故选：C．
11．【解答】
甲、使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险。故甲错误；
乙、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故乙正确；
丙、接在电路中的电源插头属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故丙错误；
丁、金属外壳的用电器如果漏电，使金属外壳和火线相连，人站在地面上，接触用电器的金属外壳，间接接触火线，会发生触电事故，所以洗衣机等用电器的外壳一定接地，防止触电事故的发生，故丁正确。
故选：B。
12．【解答】
A、空气开关跳闸说明电路中电流过大，可能是短路造成的，也可能是用电器的总功率过大造成的，故A错误；
B、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因水是导体，易发生触电事故，故B错误；
C、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不会发生触电事故，故C正确；
D、更换灯泡时容易碰到金属部分，容易发生触电事故，因此更换灯泡前，需要断开开关，故D错误。
故选：C。
13．【解答】
A、指示灯和插孔它们之间都并联的，开关与插线板是串联的，故A错误；
B、插线板的电源线使用三脚插头，是为了使金属外壳的用电器的金属外壳接地，故B正确；
C、插线板的塑料外壳不容易导电，是绝缘体，故C错误；
D、我们看到指示灯发出的红光不是红外线，人的眼睛看不到红外线，故D错误。
故选：B。
14．【解答】熔断器是由电阻率大、熔点低的铅锑合金制成，在电路中电流过大时由于电流的热效应，熔断器的温度升高并达到熔点而熔断，由此实现自动切断电路保护电气设备与人身安全的目的。故A正确、BCD错误。
故选：A。
15．【解答】
A、插座出现了短路现象，此时空气开关4会跳闸，断开电路，接入制冷机时，空气开关4和空气开关1都不会跳闸，故A错误；
B、开关2或者开关3可能被短路，则整个电路短路，空气开关1跳闸，接入制冷机时，电路的状态不会改变，故B错误；
C、开关4可能断路，接入制冷机时，由于通过制冷机无电流，不会改变电路的状态，故C错误；
D、插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了开关1的额定电流，所以开关1会跳闸，故D正确。
故选：D。
16．【解答】电灯L不亮，用测电笔接触M点时氖管发光，说明M与火线之间是接通的；接触N、Q点时氖管均不发光，说明这两点与火线之间是断开的，所以故障是MN之间发生了断路现象，故C正确。
故选：C。
17．【解答】ABC、使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D、为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选：A。
18．【解答】A、如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故A符合安全用电原则；
B、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故B不符合安全用电原则；
C、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C不符合安全用电原则；
D、大地是导体，站在地上的人触到火线，电流通过人体流向大地，形成回路，会触电，故D不符合安全用电原则。
故选：A。
19．【解答】更换灯泡之前必须断开开关，切断电源，摘下灯罩，更换灯泡，最后通电测试灯泡是否发光，故B正确，ACD错误。
故选：B。
20．【解答】
A、当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故A错误；
B、生活用水是导体，发生电火灾时如果直接用水去灭火，会发生触电事故，家庭电路发生火灾时要先断开电源，再灭火，故B错误；
C、在停电期间检修电器，必须要断开总开关，防止发生触电事故，故C错误；
D、使用试电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故D正确。
故选：D。
21．【解答】A、小孩将手指塞进插座，容易接触火线引起触电，故A不符合安全用电原则；
B、电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，开关接在灯泡和火线之间，故B不符合安全用电原则；
C、三孔插座的接法：左孔接零线，右孔接火线，中间插孔必须接地，防止发生触电事故，故C符合安全用电原则；
D、站在地上只接触火线，这时电流会通过人体流入大地，也会形成触电，不安全，故D不符合安全用电原则。
故选：C。
22．【解答】
A、发现有人触电时，应立即切断电源，让人迅速脱离带电体，故A正确；
B、充电器长时间插在插座上会发热，易引起火灾，故B错误；
C、家用电路中的保险装置装在零线上，当电路中电流过大，保险装置切断电路，家用电器也会带电，在检查电路时，人易触电，故C错误；
D、雷雨天气撑着雨伞在户外行走，雷电会通过伞导入人体，造成触电，故D错误。
故选：A。
23．【解答】A、雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A正确；
B、雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故B错误；
C、水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；
D、发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D错误。
故选：A。
24．【解答】
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
故选：D。
25．【解答】A、家庭电路中的保险丝熔断，可能是家庭电路中发生了短路，也可能是电路中总功率过大，故A正确；
B、三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔，故B正确；
C、通过灯L的电流没有通过bc段导线，所以bc段断路灯L一样能发光，故C错误；
D、若在a、b间接入一个灯泡L1，这盏灯与灯L是并联的，故D正确。
故选：C。
26．【解答】
根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。
故选：D。
27．【解答】A、绝缘层破损了的导线仍然使用，容易发生触电事故，故A错误；
B、用电器金属外壳一定要接地，外壳一旦漏电，电流可以及时的导入大地，故B错误；
C、使用测电笔辨别火线时，一定要用要用指尖抵住上端的金属帽，故C正确；
D、在一个普通插线板上长时间同时使用多个大功率用电器，导致电流过大，引发火灾；故D错误。
故选：C。
二．填空题（共8小题，满分27分）
28．【解答】
（1）由图可知，灯和插座是并联的。
（2）A、如果是插座短路，电路短路，保险丝会熔断，故A错误；
BC、用测电笔检测三孔插座的右孔时氖管发光，说明红色部分的导线是通路（如下图），即进户线的火线没有断路，故B错误；
用测电笔检测三孔插座的左孔时氖管发光，说明蓝色部分的导线是通路，所以灯泡不亮是A点左侧的零线断路，故C正确。
故答案为：并；C。
29．【解答】
（1）常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线；
（2）开关闭合后，灯不亮，用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路；而试电笔测试D点时，氖管不发光，这说明C点到D之间的导线出现断路。
故答案为：笔尾；CD间断路。
30．【解答】
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
故答案为：火；笔尾。
31．【解答】裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P＝UI可知，会导致电路中电流过大。
故答案为：短路；空气开关；总功率。
32．【解答】试电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线，
当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
故答案为：笔尖金属体；有。
33．【解答】
（1）人体容易导电，属于导体；
（2）家里装修时，若开关短路，无论出于闭合或断开状态，灯始都发光。
故答案为：导体；开关短路。
34．【解答】当家庭电路中电流过大时，空气开关自动断开，切断电路；
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用。
故答案为：空气开关；漏电保护器。
35．【解答】（1）在家庭电路中，用测电笔来辨别火线和零线；
（3）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。
故答案为：测电笔；大地。
三．解答题（共5小题，满分20分，每小题4分）
36．【解答】答：主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线；
因为家庭中用电器越来越多，用电器的总功率越来越大，根据P＝UI知干路中的电流越来越大，在主线路电线电阻一定时，根据Q＝I2Rt知，在相同时间内，电线产生的热量越多，容易引起火灾；为了避免这一安全隐患，应减小主线路电线的电阻，且电线越粗，其电阻越小，所以主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线。
37．【解答】答：主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线；
因为家庭中用电器越来越多，用电器的功率越来越大，根据P＝UI知电路中的电流越来越大；
在主线路电流一定时，根据Q＝I2Rt知，在相同时间内，电阻越大的导线产生的热量越多，容易引起火灾，所以主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线。
38．【解答】
（1）家庭电路中两盏灯并联，由开关S控制，所以S应在两灯的干路部分，为了安全，开关应先连接火线，由此连接电路如图所示：
（2）当电路中电流过大时，为了保护电路，空气开关跳闸，造成电流过大的原因可能是电路某处有短路或用电器总功率过大；
所以当打开空调时，空气开关“跳闸”，原因可能是电路用电器总功率过大或发生短路。
故答案为：（1）如图所示；（2）电路用电器总功率过大或发生短路。
39．【解答】为了用电的安全，开关应该控制火线，即开关接在灯泡与火线之间；如下图所示：
。
40．【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。两孔插座的接法，左边接零线，右边接火线。如图所示：

展开更多......

收起↑
