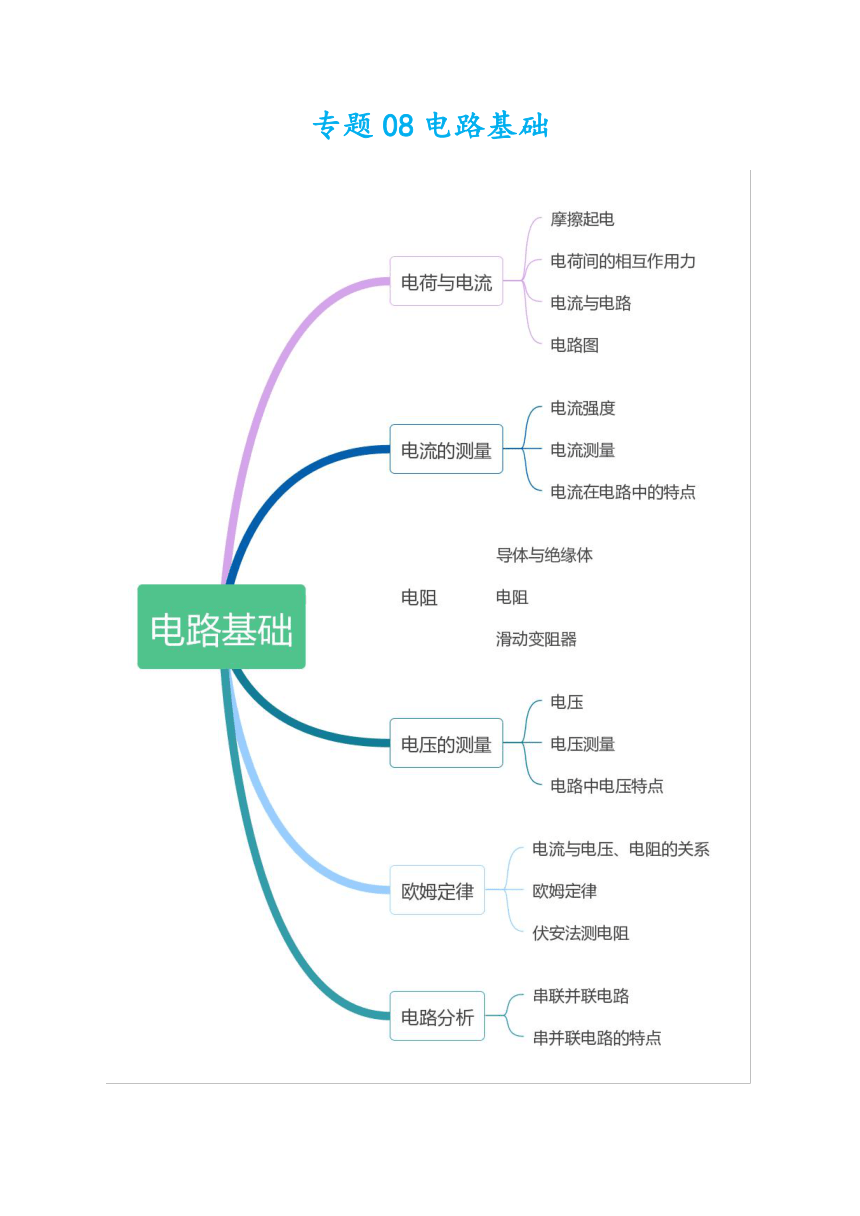

1111250012204700专题08电路基础

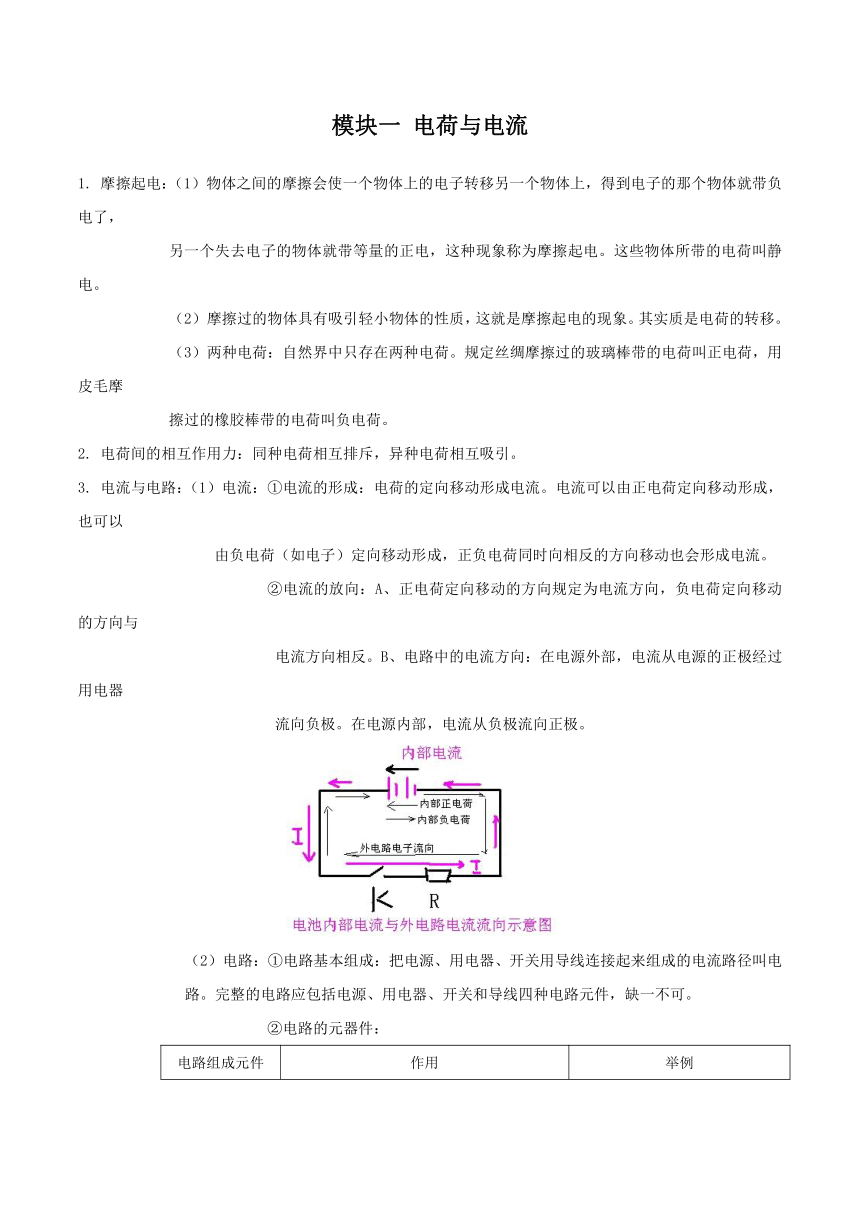

模块一 电荷与电流
摩擦起电：（1）物体之间的摩擦会使一个物体上的电子转移另一个物体上，得到电子的那个物体就带负电了，
另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电。这些物体所带的电荷叫静电。
摩擦过的物体具有吸引轻小物体的性质，这就是摩擦起电的现象。其实质是电荷的转移。
两种电荷：自然界中只存在两种电荷。规定丝绸摩擦过的玻璃棒带的电荷叫正电荷，用皮毛摩
擦过的橡胶棒带的电荷叫负电荷。
电荷间的相互作用力：同种电荷相互排斥，异种电荷相互吸引。
电流与电路：（1）电流：①电流的形成：电荷的定向移动形成电流。电流可以由正电荷定向移动形成，也可以
由负电荷（如电子）定向移动形成，正负电荷同时向相反的方向移动也会形成电流。
②电流的放向：A、正电荷定向移动的方向规定为电流方向，负电荷定向移动的方向与
电流方向相反。B、电路中的电流方向：在电源外部，电流从电源的正极经过用电器
流向负极。在电源内部，电流从负极流向正极。
电路：①电路基本组成：把电源、用电器、开关用导线连接起来组成的电流路径叫电路。完整的电路应包括电源、用电器、开关和导线四种电路元件，缺一不可。
②电路的元器件：
电路组成元件
作用
举例
电源
提供电能的装置，它工作时将其他形式的能量转化为电能。
干电池，蓄电池，发电机。
用电器
用电来工作的设备，它在工作时将电能转化为其他形式的能。
电灯，电视机，电冰箱，空调。
开关
用来接通或断开电路起控制用电器的作用。
拉线开关、拨动开关，闸刀开关。
导线
将电源、用电器、开关连接起来形成让电荷移动的通路。
金属导线导线的外壳包一层塑料，橡胶等绝缘材料。
电路的状态：①通路②开路（断路）③短路

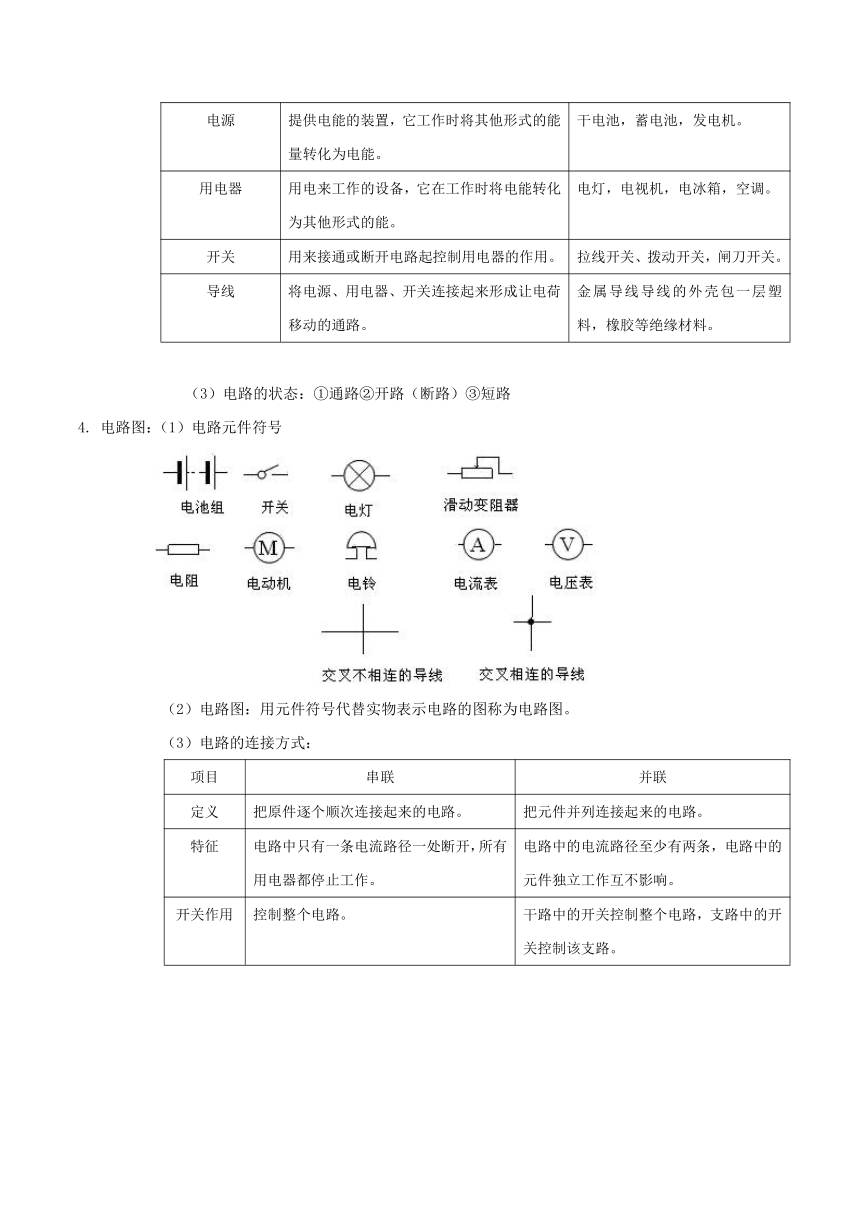

电路图：（1）电路元件符号

电路图：用元件符号代替实物表示电路的图称为电路图。
电路的连接方式：
项目
串联
并联
定义
把原件逐个顺次连接起来的电路。
把元件并列连接起来的电路。
特征
电路中只有一条电流路径一处断开，所有用电器都停止工作。
电路中的电流路径至少有两条，电路中的元件独立工作互不影响。
开关作用
控制整个电路。
干路中的开关控制整个电路，支路中的开关控制该支路。

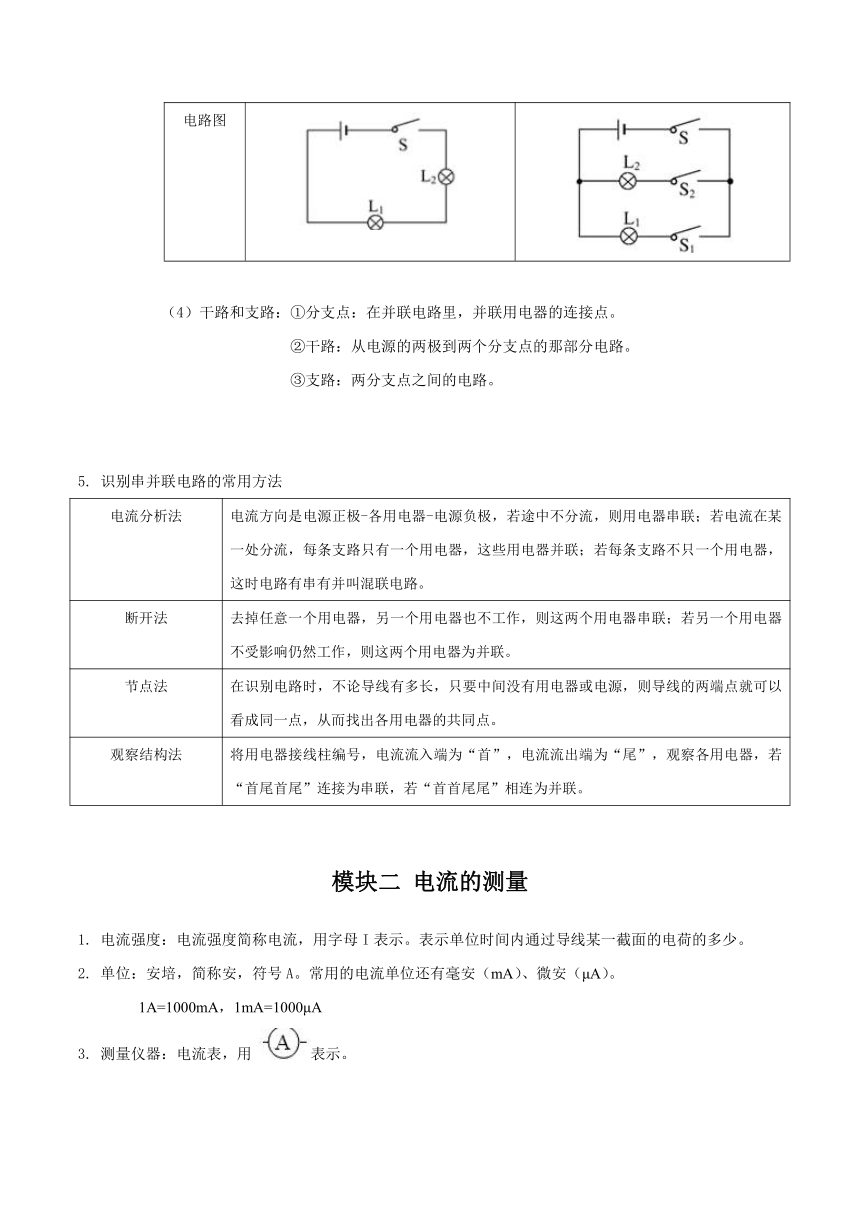

电路图
干路和支路：①分支点：在并联电路里，并联用电器的连接点。
②干路：从电源的两极到两个分支点的那部分电路。
③支路：两分支点之间的电路。
识别串并联电路的常用方法
电流分析法
电流方向是电源正极-各用电器-电源负极，若途中不分流，则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并叫混联电路。
断开法
去掉任意一个用电器，另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。
节点法
在识别电路时，不论导线有多长，只要中间没有用电器或电源，则导线的两端点就可以看成同一点，从而找出各用电器的共同点。
观察结构法
将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”，观察各用电器，若“首尾首尾”连接为串联，若“首首尾尾”相连为并联。
模块二 电流的测量
电流强度：电流强度简称电流，用字母I表示。表示单位时间内通过导线某一截面的电荷的多少。
单位：安培，简称安，符号A。常用的电流单位还有毫安（mA）、微安（μA）。
1A=1000mA，1mA=1000μA
测量仪器：电流表，用表示。
电流在电路中的特点：（1）串联电路电流特点：串联电路中电流处处相等。
表达式false
并联电路电流特点：并联电路干路电流等于各个支路电流之和。
表达式false
模块三 电阻
导体与绝缘体：（1）导体：易导电的物质叫导体。金属、石墨、人体、大地、盐类的水溶液都是导体。
（2）绝缘体：不容易导电的物质叫绝缘体。橡胶、玻璃、瓷、塑料、油和干燥的空气都
是绝缘体。
（3）导体和绝缘体不是绝对，有些绝缘体在条件改变时，会变成导体。
半导体：导电能力介于导体和绝缘体之间的一类物质叫半导体。常见的半导体材料是硅和锗。半导体主要应用
于电子工业，如制造电脑、电视机。
金属导电微观解释：（1）金属内部原子核的位置是相对固定的，而大量的电子能够自由移动，它们能从一个地
方移动到另一个地方，所以金属能导电。
（2）绝缘体不导电是因为绝缘体中几乎没有自由移动的电荷。
电阻：（1）电阻是导体对电流的阻碍作用。阻碍作用越强电阻就越大。
（2）电阻的符号：用R表示电阻。
（3）电阻的单位：电阻的单位是欧姆，简称欧，符号为Ω。比欧姆大的单位有千欧（kΩ）、兆欧（MΩ）。
1kΩ=1000Ω，1MΩ=1000kΩ
影响导体电阻的因素：利用公式false，根据公式，导体的电阻与导体的材料、长度以及横截面积有关。
变阻器：（1）可以改变电阻阻值的电阻器叫变阻器。
（2）电阻器的日常应用：调光器改变灯的亮度，音量控制器改变音量大小，电动汽车改变行车速度。
（3）滑动变阻器：滑动变阻器是靠改变接入电路的电阻丝有效长度来改变电阻大小的。
（4）滑动变阻器的作用：①通过改变电路中的电阻逐渐改变电路中的电流和部分电路两端的电压。
②保护电路。
旋钮型变阻器：旋钮型变阻器的原理与滑动变阻器相同，不同的是变阻器的形状由直线形变成了
圆弧形。
模块四 电压的测量
电压：（1）电压的作用：使自由电荷发生定向移动形成电流。电源是提供电压的装置。电压用字母U表示。
（2）电压的单位：伏特，简称伏（V），常用单位还有千伏（kV），毫伏（mV），微伏（μV）。
1kV=1000V，1V=1000mV，1mV=1000μV
（3）常见的电压值： ①一节通干电池的电压：1.5V。
②一只蓄电池的电压：2V。
③对人体的安全电压：≤360V。
④家庭照明电路电压：220V。
⑤工厂动力用电电压：380V。
电压的测量：电压表，符号是：。
电流表与电压表的比较
异同点
电流表
电压表
异
符号
连接
串联
并联
直接连接电源两端
不能
能
量程
0-0.6A，0-3A
0-3V，0-15V
每大格
0.2A，1A
0.1V，0.5V
每小格
0.02A，0.1A
0.1V，0.5V
电表电阻
很小，几乎为零，相当于短路。
很大，相当于开路（断路）。
同
使用前调零；读数时看清量程和每大（小）格代表的数值；电流由正接线柱流入负接线柱流出；被测值不能超过最大测量值。
串并联电路电压特点
串联电路电压特点：串联电路两端的电压总等于各串联导体两端电压之和。
表达式：false
并联电路电压特点：并联电路中干路两端和支路两端电压都相等。
表达式：false
模块五 欧姆定律
控制变量法：保持电阻不变，改变电压，研究电流随电压的变化关系；保持电压不变改变电流，研究电流随电
阻的变化关系。
研究电流与电压电阻的关系的电路图：

电流与电压、电阻的关系：
（1）电流与电压的关系：在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
（2）电流跟电阻的关系：在电压不变时，导体中的电流与导体中的电阻成反比。
欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
公式：false（适用于纯电阻电路）
伏安法测电阻（1）原理：false变形：false
（2）电路图
模块六 电路分析
串、并联电路的特点
特点 电路
串联电路
并联电路
电流
内容
串联电路中电流处处相等。
并联电路中干路电流等于各支路电流之和。
公式
false
false
电压
内容
串联电路两端的总电压等于各部分电路两端电压之和。
并联电路各支路两端的电压和电源电压相等。
公式
false
false
电阻
内容
串联电路总电阻等于各串联导体的电阻。
并联电路的总电阻的倒数等于各并联导体的电阻的倒数之和。
公式
false
false
分配
内容
电压分配：串联电路中各电阻两端的电压与其电阻成正比。
电流分配：并联电路各支路中的电流与电阻成反比。
公式
false
falsefalse
