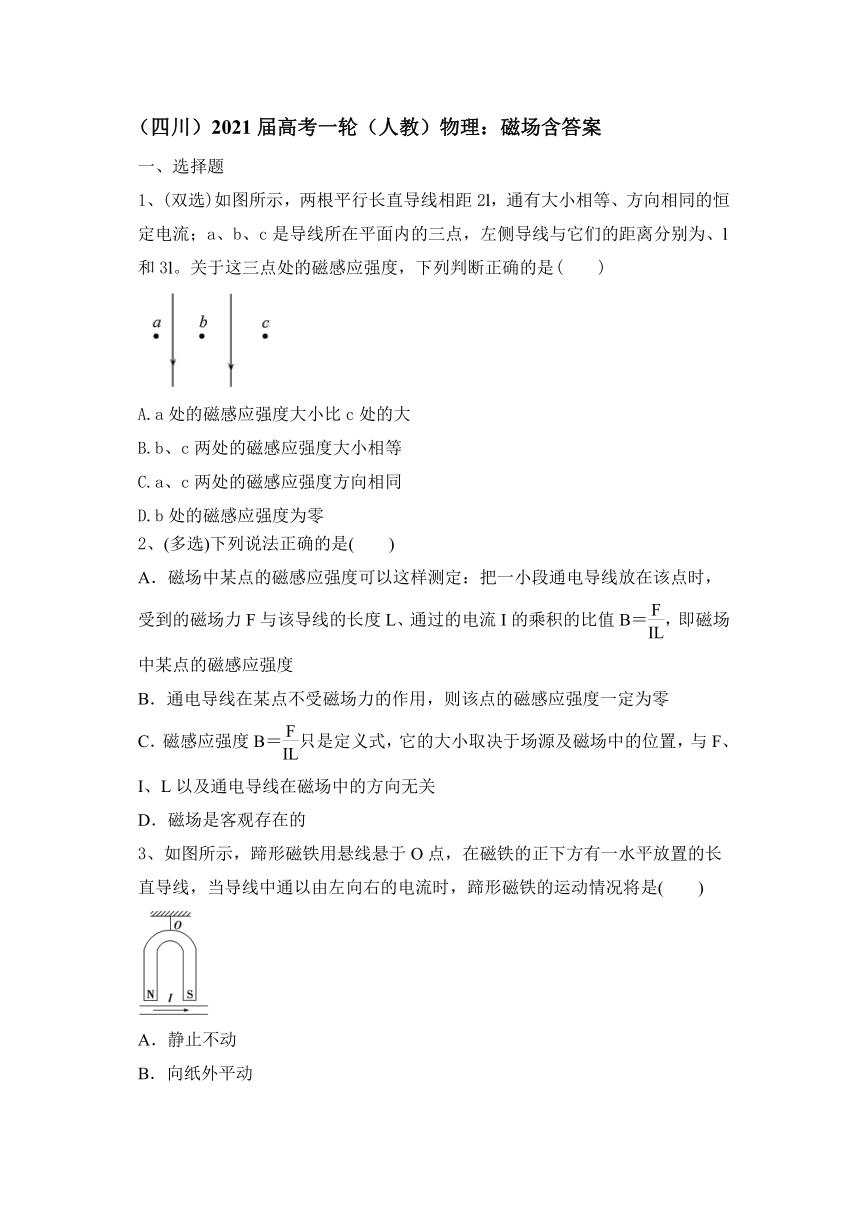

（四川）2021届高考一轮（人教）物理：磁场含答案
一、选择题
1、(双选)如图所示，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流；a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。关于这三点处的磁感应强度，下列判断正确的是
(　　)
A.a处的磁感应强度大小比c处的大
B.b、c两处的磁感应强度大小相等
C.a、c两处的磁感应强度方向相同
D.b处的磁感应强度为零
2、(多选)下列说法正确的是(　　)
A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝，即磁场中某点的磁感应强度
B．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零
C．磁感应强度B＝只是定义式，它的大小取决于场源及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关
D．磁场是客观存在的
3、如图所示，蹄形磁铁用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是(　　)
A．静止不动
B．向纸外平动
C．N极向纸外，S极向纸内转动
D．N极向纸内，S极向纸外转动

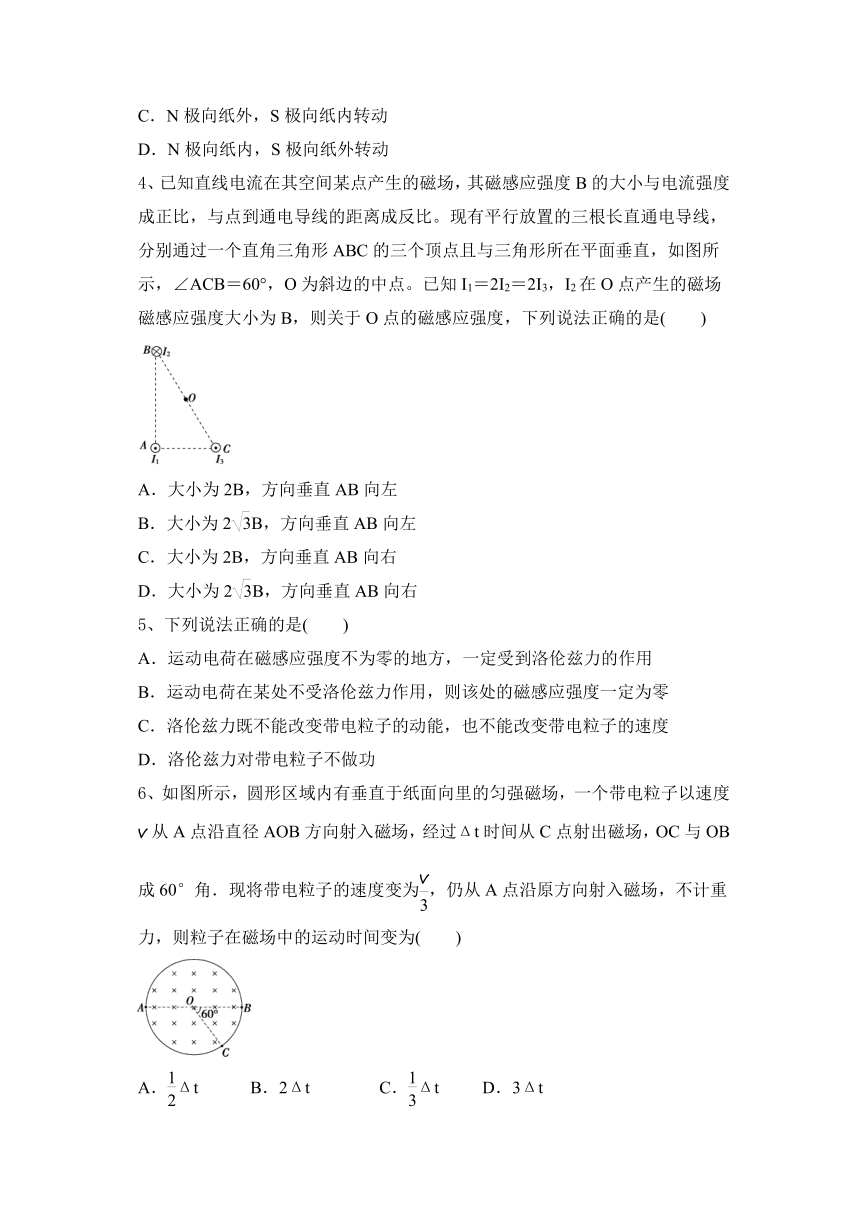

4、已知直线电流在其空间某点产生的磁场，其磁感应强度B的大小与电流强度成正比，与点到通电导线的距离成反比。现有平行放置的三根长直通电导线，分别通过一个直角三角形ABC的三个顶点且与三角形所在平面垂直，如图所示，∠ACB＝60°，O为斜边的中点。已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，则关于O点的磁感应强度，下列说法正确的是(　　)
A．大小为2B，方向垂直AB向左
B．大小为2B，方向垂直AB向左
C．大小为2B，方向垂直AB向右
D．大小为2B，方向垂直AB向右
5、下列说法正确的是(　　)
A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用
B．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零
C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度
D．洛伦兹力对带电粒子不做功
6、如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过Δt时间从C点射出磁场，OC与OB成60°角．现将带电粒子的速度变为，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为(　　)
A．Δt
　
B．2Δt
C．Δt　
D．3Δt

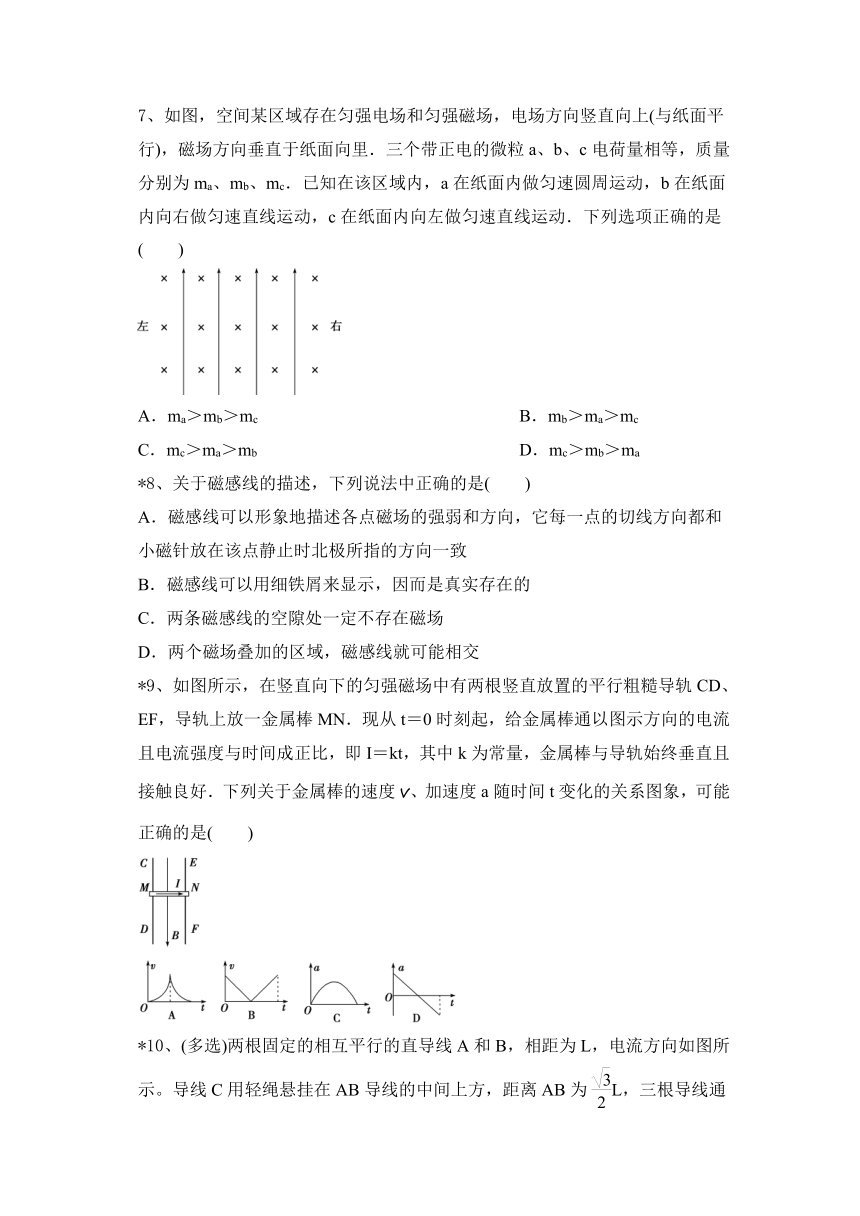

7、如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是(　　)
A．ma＞mb＞mc　　　　　
B．mb＞ma＞mc
C．mc＞ma＞mb
D．mc＞mb＞ma
8、关于磁感线的描述，下列说法中正确的是(　　)
A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
B．磁感线可以用细铁屑来显示，因而是真实存在的
C．两条磁感线的空隙处一定不存在磁场
D．两个磁场叠加的区域，磁感线就可能相交
9、如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放一金属棒MN．现从t＝0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v、加速度a随时间t变化的关系图象，可能正确的是(　　)

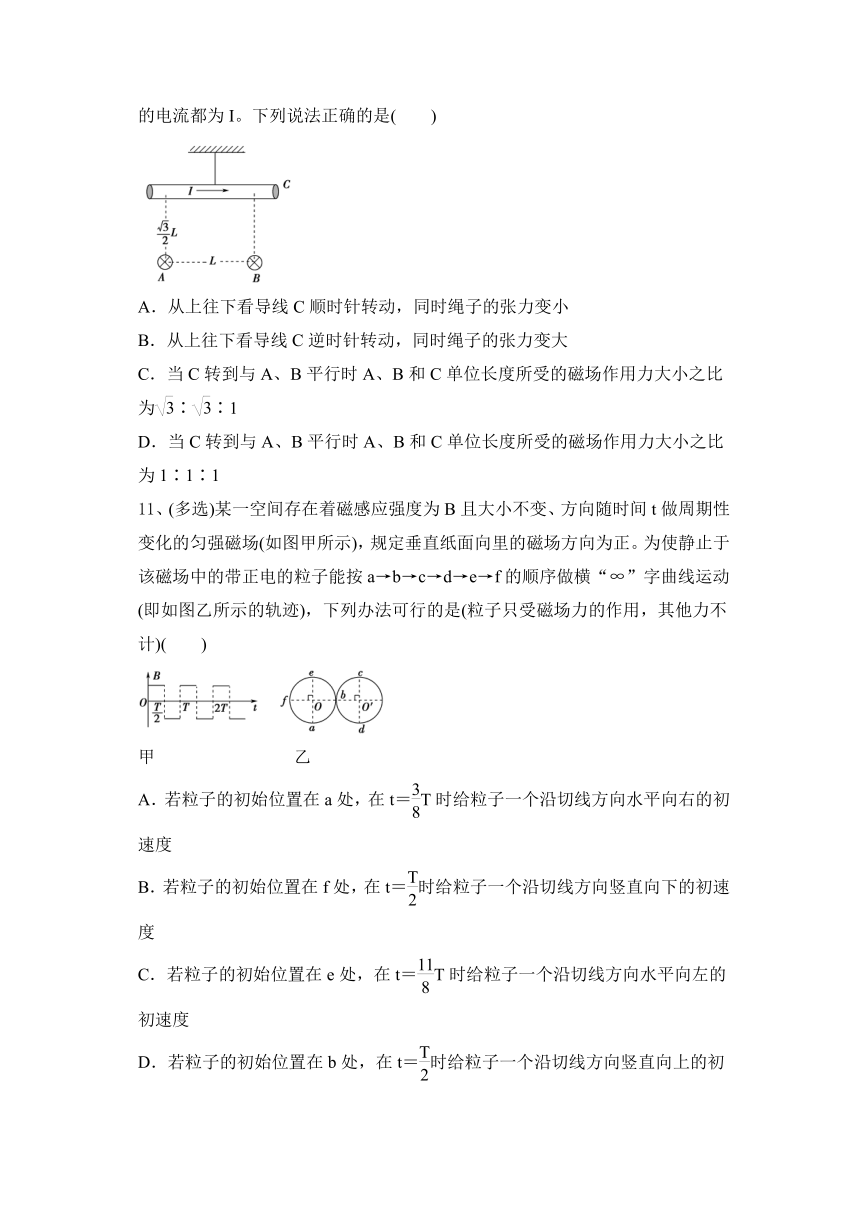

10、(多选)两根固定的相互平行的直导线A和B，相距为L，电流方向如图所示。导线C用轻绳悬挂在AB导线的中间上方，距离AB为L，三根导线通的电流都为I。下列说法正确的是(　　)
A．从上往下看导线C顺时针转动，同时绳子的张力变小
B．从上往下看导线C逆时针转动，同时绳子的张力变大
C．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为∶∶1
D．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为1∶1∶1
11、(多选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)
甲　　　　　　　　乙
A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度
B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度
C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度
D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度

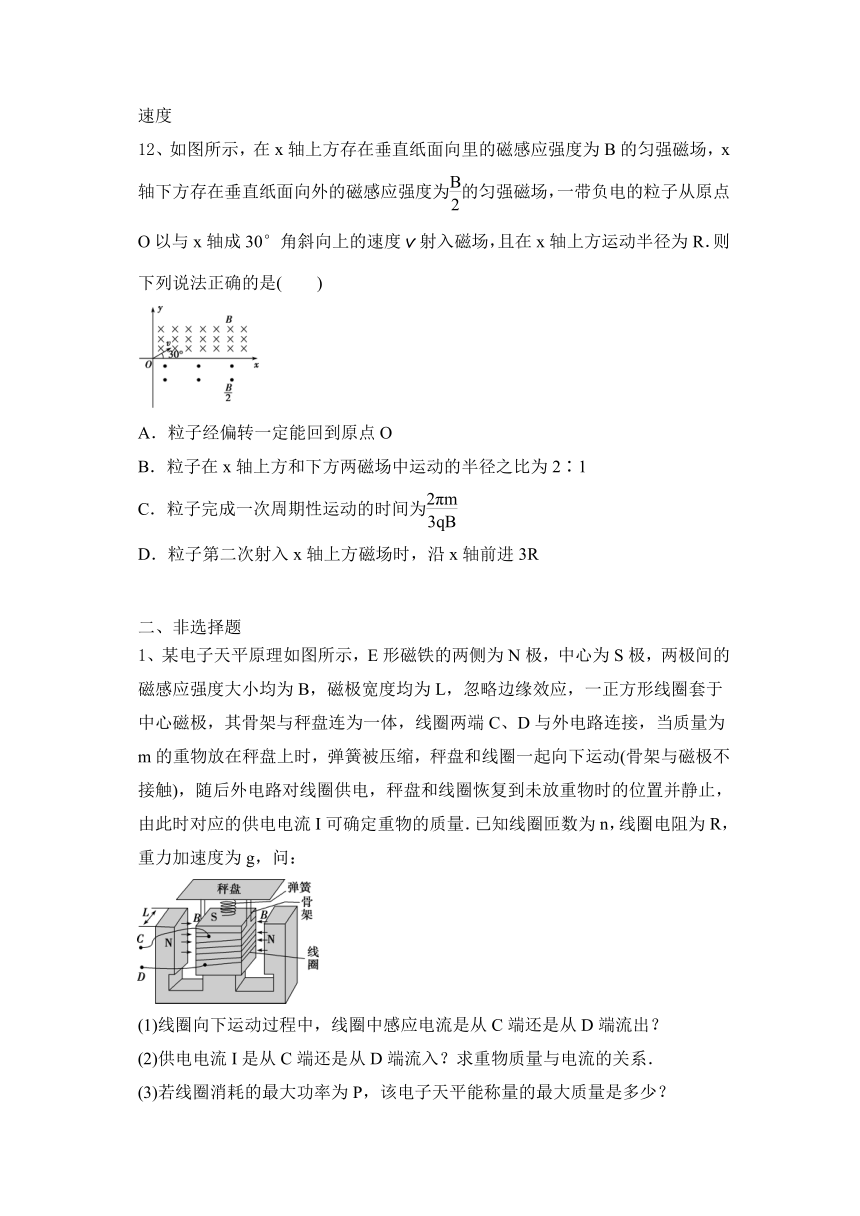

12、如图所示，在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为的匀强磁场，一带负电的粒子从原点O以与x轴成30°角斜向上的速度v射入磁场，且在x轴上方运动半径为R．则下列说法正确的是(　　)
A．粒子经偏转一定能回到原点O
B．粒子在x轴上方和下方两磁场中运动的半径之比为2∶1
C．粒子完成一次周期性运动的时间为
D．粒子第二次射入x轴上方磁场时，沿x轴前进3R
二、非选择题
1、某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量．已知线圈匝数为n，线圈电阻为R，重力加速度为g，问：
(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？
(2)供电电流I是从C端还是从D端流入？求重物质量与电流的关系．
(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？
2、一台质谱仪的工作原理如图所示。大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上。已知甲、乙两种离子的电荷量均为＋q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹。不考虑离子间的相互作用。
(1)求甲种离子打在底片上的位置到N点的最小距离x；
(2)在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d。
（四川）2021届高考一轮（人教）物理：磁场含答案
一、选择题
1、(双选)如图所示，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流；a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。关于这三点处的磁感应强度，下列判断正确的是
(　　)
A.a处的磁感应强度大小比c处的大
B.b、c两处的磁感应强度大小相等
C.a、c两处的磁感应强度方向相同
D.b处的磁感应强度为零
【解析】选A、D。对于通电直导线产生的磁场，根据其产生磁场的特点及安培定则，可知两导线在b处产生的磁场等大反向，合磁感应强度为零，B错误，D正确；两导线在a、c处产生的磁感应强度都是同向叠加的，但方向相反，C错误；由于a离导线近，a处的磁感应强度比c处的大，A正确。
2、(多选)下列说法正确的是(　　)
A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝，即磁场中某点的磁感应强度
B．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零
C．磁感应强度B＝只是定义式，它的大小取决于场源及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关
D．磁场是客观存在的
CD　[A项考查的是磁感应强度的定义，只有当通电导线与磁场方向垂直时才有B＝，A错误；B项中，当通电导线与磁场平行时，不受磁场力，此时，磁感应强度不为零，B错误；C选项中，B＝是定义式，磁场强弱取决于场源及磁场中的位置，C正确；磁场与电场一样，都是客观存在的，D正确。]
3、如图所示，蹄形磁铁用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是(　　)
A．静止不动
B．向纸外平动
C．N极向纸外，S极向纸内转动
D．N极向纸内，S极向纸外转动
解析：选C．采取转换研究对象法判断．在图示位置，导线左端受磁场力垂直纸面向里，右端受磁场力垂直纸面向外，由牛顿第三定律可知，蹄形磁铁N极受力垂直纸面向外，S极向里，故C正确．
4、已知直线电流在其空间某点产生的磁场，其磁感应强度B的大小与电流强度成正比，与点到通电导线的距离成反比。现有平行放置的三根长直通电导线，分别通过一个直角三角形ABC的三个顶点且与三角形所在平面垂直，如图所示，∠ACB＝60°，O为斜边的中点。已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，则关于O点的磁感应强度，下列说法正确的是(　　)
A．大小为2B，方向垂直AB向左
B．大小为2B，方向垂直AB向左
C．大小为2B，方向垂直AB向右
D．大小为2B，方向垂直AB向右
B　[导线周围的磁场的磁感线，是围绕导线形成的同心圆，空间某点的磁场沿该点的切线方向，即与该点和导线的连线垂直，根据右手螺旋定则，可知三根导线在O点的磁感应强度的方向如图所示。已知直线电流在其空间某点产生的磁场，其磁感应强度B的大小与电流强度成正比，与点到通电导线的距离成反比，已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，O点到三根导线的距离相等，可知B3＝B2＝B，B1＝2B，由几何关系可知三根导线在平行于AB方向的合磁场为零，垂直于AB方向的合磁场为2B。综上可得，O点的磁感应强度大小为2B，方向垂直于AB向左。故B正确，A、C、D错误。]
5、下列说法正确的是(　　)
A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用
B．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零
C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度
D．洛伦兹力对带电粒子不做功
D　[运动电荷速度方向与磁场方向平行时，不受洛伦兹力；洛伦兹力只改变带电粒子的运动方向，不改变带电粒子的速度大小；洛伦兹力对带电粒子不做功，故D正确。]
6、如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过Δt时间从C点射出磁场，OC与OB成60°角．现将带电粒子的速度变为，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为(　　)
A．Δt
　
B．2Δt
C．Δt　
D．3Δt
解析：
选B．粒子沿半径方向进入圆形磁场区域时，一定沿半径方向射出，如图．粒子在匀强磁场中做匀速圆周运动时，洛伦兹力提供向心力，由qvB＝m得R＝，T＝．由数学知识得：粒子以速度v进入磁场时，圆周运动的半径R＝r，转过的圆心角θ＝60°；粒子以速度进入磁场时，圆周运动的半径R′＝r，转过的圆心角θ′＝120°，周期T与速度无关，所以t′＝Δt＝2Δt，B正确．
7、如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是(　　)
A．ma＞mb＞mc　　　　　
B．mb＞ma＞mc
C．mc＞ma＞mb
D．mc＞mb＞ma
解析：选B．该空间区域为匀强电场、匀强磁场和重力场的叠加场，a在纸面内做匀速圆周运动，可知其重力与所受到的电场力平衡，洛伦兹力提供其做匀速圆周运动的向心力，有mag＝qE，解得ma＝．b在纸面内向右做匀速直线运动，由左手定则可判断出其所受洛伦兹力方向竖直向上，可知mbg＝qE＋qvbB，解得mb＝＋．c在纸面内向左做匀速直线运动，由左手定则可判断出其所受洛伦兹力方向竖直向下，可知mcg＋qvcB＝qE，解得mc＝－．综上所述，可知mb>ma>mc，选项B正确．
8、关于磁感线的描述，下列说法中正确的是(　　)
A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
B．磁感线可以用细铁屑来显示，因而是真实存在的
C．两条磁感线的空隙处一定不存在磁场
D．两个磁场叠加的区域，磁感线就可能相交
A　[磁感线上每一点的切线方向表示该点的磁场方向，即小磁针静止时北极所指的方向，A正确；磁感线是为了形象地描述磁场而假想的一簇有方向的闭合曲线，实际上并不存在，细铁屑可以显示出其形状，但那并不是磁感线，B错误；磁感线的疏密反映磁场的强弱，磁感线是假想的、人为画出的曲线，两条磁感线的空隙处也存在磁场，C错误；在磁铁外部磁感线从N极到S极，在内部从S极到N极，磁感线不相交，所以D错误。]
9、如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放一金属棒MN．现从t＝0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v、加速度a随时间t变化的关系图象，可能正确的是(　　)
解析：选D．从t＝0时刻起，金属棒通以电流I＝kt，由左手定则可知，安培力方向垂直纸面向里，使其紧压导轨，导致金属棒在运动过程中，所受到的摩擦力增大，所以加速度在减小，当滑动摩擦力小于重力时速度与加速度方向相同，所以金属棒做加速度减小的加速运动．当滑动摩擦力等于重力时，加速度为零，此时速度达到最大．当安培力继续增大时导致加速度方向竖直向上，则出现加速度与速度方向相反，因此做加速度增大的减速运动．v－t图象的斜率绝对值表示加速度的大小，故选项A、B均错误．对金属棒MN，由牛顿第二定律得mg－μFN＝ma，而FN＝BIL＝BktL，即mg－μBktL＝ma，因此a＝g－t，显然加速度a与时间t成线性关系，故选项C错误，D正确．
10、(多选)两根固定的相互平行的直导线A和B，相距为L，电流方向如图所示。导线C用轻绳悬挂在AB导线的中间上方，距离AB为L，三根导线通的电流都为I。下列说法正确的是(　　)
A．从上往下看导线C顺时针转动，同时绳子的张力变小
B．从上往下看导线C逆时针转动，同时绳子的张力变大
C．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为∶∶1
D．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为1∶1∶1
BD　[由右手螺旋定则可以判断C导线左侧的磁场方向从下往上，右侧从上往下，从而可判断C导线左侧受到向外的力，右侧受到向里的力，从上往下看导线是逆时针转动；利用极限法可判断C导线转动到与AB平行时受到向下的安培力，所以过程中绳子张力变大；A错误，B正确，转到与AB平行时，三根导线电流方向都是垂直纸面向里，所以A、B和C受到相互之间的磁场作用力大小相等，C错误，D正确。]
11、(多选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)
甲　　　　　　　　乙
A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度
B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度
C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度
D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度
AD　[要使粒子的运动轨迹如题图乙所示，由左手定则知粒子做圆周运动的周期应为T0＝，若粒子的初始位置在a处时，对应时刻应为t＝T0＝T，同理可判断B、C、D选项，可得A、D正确。]
12、如图所示，在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为的匀强磁场，一带负电的粒子从原点O以与x轴成30°角斜向上的速度v射入磁场，且在x轴上方运动半径为R．则下列说法正确的是(　　)
A．粒子经偏转一定能回到原点O
B．粒子在x轴上方和下方两磁场中运动的半径之比为2∶1
C．粒子完成一次周期性运动的时间为
D．粒子第二次射入x轴上方磁场时，沿x轴前进3R
解析：选D．由r＝可知，粒子在x轴上方和下方两磁场中运动的半径之比为1∶2，所以B错误；粒子完成一次周期性运动的时间t＝T1＋T2＝＋＝，所以C错误；粒子第二次射入x轴上方磁场时沿x轴前进l＝R＋2R＝3R，粒子经偏转不能回到原点O，所以A错误、D正确．
二、非选择题
1、某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量．已知线圈匝数为n，线圈电阻为R，重力加速度为g，问：
(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？
(2)供电电流I是从C端还是从D端流入？求重物质量与电流的关系．
(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？
解析：(1)由右手定则知：感应电流从C端流出．
(2)设线圈受到的安培力为FA．据左手定则知：外加电流从D端流入．
由FA＝mg和FA＝2nBIL，得m＝I．
(3)设能称量的最大质量为m0．
由m＝I和P＝I2R，得m0＝．
答案：(1)感应电流从C端流出　(2)从D端流入　m＝I　(3)
2、一台质谱仪的工作原理如图所示。大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上。已知甲、乙两种离子的电荷量均为＋q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹。不考虑离子间的相互作用。
(1)求甲种离子打在底片上的位置到N点的最小距离x；
(2)在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d。
[解析]　(1)甲种离子在电场中加速时，有
qU0＝×2mv2
①
设甲种离子在磁场中的运动半径为r1，则有
qvB＝2m
②
根据几何关系有
x＝2r1－L
③
由①②③式解得x＝－L。
④
(2)如图所示。
最窄处位于过两虚线交点的垂线上d＝r1－
⑤
由①②⑤式解得d＝－。
⑥
[答案]　(1)－L
(2)作图见解析　－
