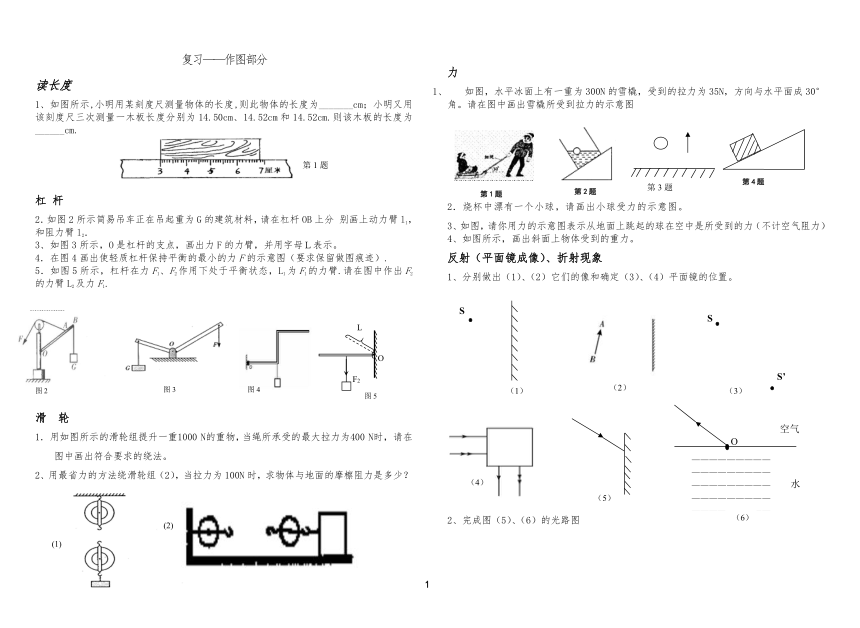

复习——作图部分
读长度
1、如图所示,小明用某刻度尺测量物体的长度,则此物体的长度为_______cm；小明又用该刻度尺三次测量一木板长度分别为14.50cm、14.52cm和14.52cm.则该木板的长度为______cm.
杠 杆
2．如图2所示简易吊车正在吊起重为G的建筑材料，请在杠杆OB上分 别画上动力臂l1，和阻力臂l2．
3、如图3所示，O是杠杆的支点，画出力F的力臂，并用字母Ｌ表示。
4．在图4画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留做图痕迹）.
5．如图5所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂.请在图中作出F2的力臂L2及力F1.
滑 轮
1．用如图所示的滑轮组提升一重1000 N的重物，当绳所承受的最大拉力为400 N时，请在图中画出符合要求的绕法。
2、用最省力的方法绕滑轮组（2），当拉力为100N时，求物体与地面的摩檫阻力是多少？
力
如图，水平冰面上有一重为300N的雪橇，受到的拉力为35N，方向与水平面成30°角。请在图中画出雪橇所受到拉力的示意图
2．烧杯中漂有一个小球，请画出小球受力的示意图。
3、如图，请你用力的示意图表示从地面上跳起的球在空中是所受到的力（不计空气阻力）
4、如图所示，画出斜面上物体受到的重力。
反射（平面镜成像）、折射现象
1、分别做出（1）、（2）它们的像和确定（3）、（4）平面镜的位置。
2、完成图（5）、（6）的光路图

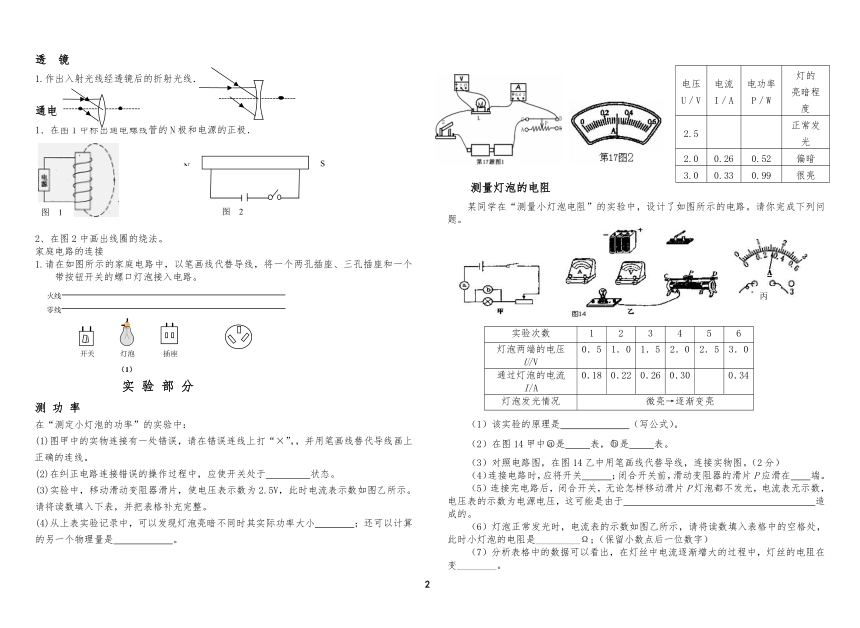

透 镜
1.作出入射光线经透镜后的折射光线．
通电螺线管
1、在图1中标出通电螺线管的N极和电源的正极．
2、在图2中画出线圈的绕法。
家庭电路的连接
1.请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座、三孔插座和一个带按钮开关的螺口灯泡接入电路。
实 验 部 分
测 功 率
在“测定小灯泡的功率”的实验中：
(1)图甲中的实物连接有一处错误，请在错误连线上打“×”，，并用笔画线替代导线画上正确的连线。
(2)在纠正电路连接错误的操作过程中，应使开关处于 状态。
(3)实验中，移动滑动变阻器滑片，使电压表示数为2.5V，此时电流表示数如图乙所示。请将读数填入下表，并把表格补充完整。
(4)从上表实验记录中，可以发现灯泡亮暗不同时其实际功率大小 ；还可以计算的另一个物理量是 。
电压U／V 电流I／A 电功率P／W 灯的亮暗程度
2.5 正常发光
2.0 0.26 0.52 偏暗
3.0 0.33 0.99 很亮
测量灯泡的电阻
某同学在“测量小灯泡电阻”的实验中，设计了如图所示的电路。请你完成下列问题。
实验次数 1 2 3 4 5 6
灯泡两端的电压U/V 0．5 1．0 1．5 2．0 2．5 3．0
通过灯泡的电流I/A 0．18 0．22 0．26 0．30 0．34
灯泡发光情况 微亮→逐渐变亮
（1）该实验的原理是 （写公式）。
（2）在图14甲中是 表，是 表。
（3）对照电路图，在图14乙中用笔画线代替导线，连接实物图。（2分）
（4）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P应滑在 端。
（5）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表无示数，电压表的示数为电源电压，这可能是由于 造成的。
（6）灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是_________Ω；（保留小数点后一位数字）
（7）分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变________。

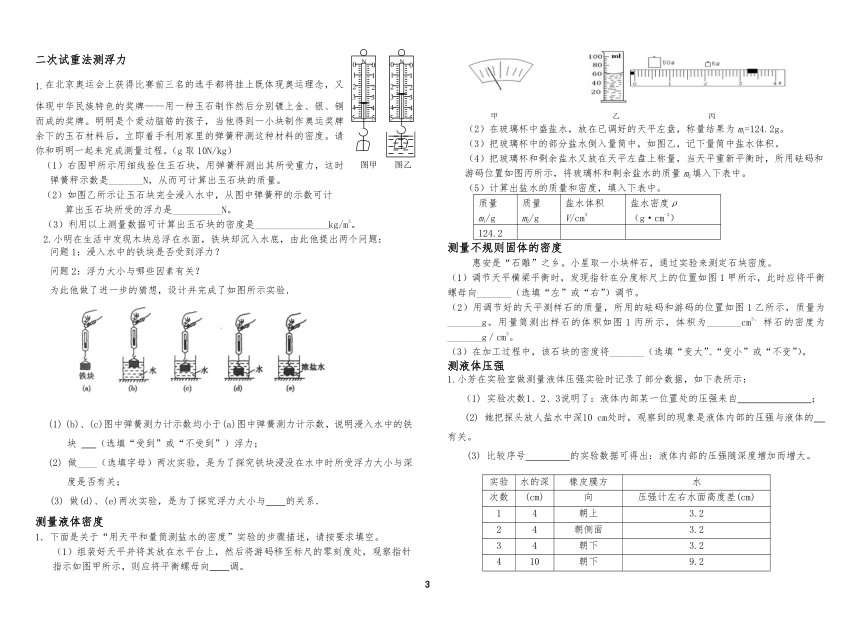

二次试重法测浮力
1.在北京奥运会上获得比赛前三名的选手都将挂上既体现奥运理念，又体现中华民族特色的奖牌——用一种玉石制作然后分别镀上金、银、铜而成的奖牌。明明是个爱动脑筋的孩子，当他得到一小块制作奥运奖牌余下的玉石材料后，立即着手利用家里的弹簧秤测这种材料的密度。请你和明明一起来完成测量过程。（g取10N/kg）
（1）右图甲所示用细线拴住玉石块，用弹簧秤测出其所受重力，这时 弹簧秤示数是_______N，从而可计算出玉石块的质量。
（2）如图乙所示让玉石块完全浸入水中，从图中弹簧秤的示数可计
算出玉石块所受的浮力是__________N。
（3）利用以上测量数据可计算出玉石块的密度是_______________kg/m3。
2.小明在生活中发现木块总浮在水面，铁块却沉入水底，由此他提出两个问题：
问题1：浸入水中的铁块是否受到浮力？
问题2：浮力大小与哪些因素有关？
为此他做了进一步的猜想，设计并完成了如图所示实验．
(1) (b)、(c)图中弹簧测力计示数均小于(a)图中弹簧测力计示数，说明浸入水中的铁块 （选填“受到”或“不受到”）浮力；
(2) 做____（选填字母）两次实验，是为了探究铁块浸没在水中时所受浮力大小与深度是否有关；
(3) 做(d)、(e)两次实验，是为了探究浮力大小与 的关系．
测量液体密度
1．下面是关于“用天平和量筒测盐水的密度”实验的步骤描述，请按要求填空。
（1）组装好天平并将其放在水平台上，然后将游码移至标尺的零刻度处，观察指针指示如图甲所示，则应将平衡螺母向 调。
（2）在玻璃杯中盛盐水，放在已调好的天平左盘，称量结果为m1=124.2g。
（3）把玻璃杯中的部分盐水倒入量筒中，如图乙，记下量筒中盐水体积。
（4）把玻璃杯和剩余盐水又放在天平左盘上称量，当天平重新平衡时，所用砝码和游码位置如图丙所示，将玻璃杯和剩余盐水的质量m2填入下表中。
（5）计算出盐水的质量和密度，填入下表中。
质量m1/g 质量m2/g 盐水体积V/cm3 盐水密度ρ（g·cm-3）
124.2
测量不规则固体的密度
惠安是“石雕”之乡。小星取一小块样石，通过实验来测定石块密度。
（1）调节天平横梁平衡时，发现指针在分度标尺上的位置如图1甲所示，此时应将平衡螺母向_______（选填“左”或“右”）调节。
（2）用调节好的天平测样石的质量，所用的砝码和游码的位置如图1乙所示，质量为_______g。用量筒测出样石的体积如图1丙所示，体积为_______cm3， 样石的密度为_______g／cm3。
（3）在加工过程中，该石块的密度将_______（选填“变大”、“变小”或“不变”）。
测液体压强
1.小芳在实验室做测量液体压强实验时记录了部分数据，如下表所示：
（1) 实验次数1、2、3说明了：液体内部某一位置处的压强来自 ；
(2) 她把探头放人盐水中深10 cm处时，观察到的现象是液体内部的压强与液体的 有关。
(3) 比较序号 的实验数据可得出：液体内部的压强随深度增加而增大。
实验 水的深度 橡皮膜方 水
次数 (cm) 向 压强计左右水面高度差(cm)
1 4 朝上 3.2
2 4 朝侧面 3.2
3 4 朝下 3.2
4 10 朝下 9.2

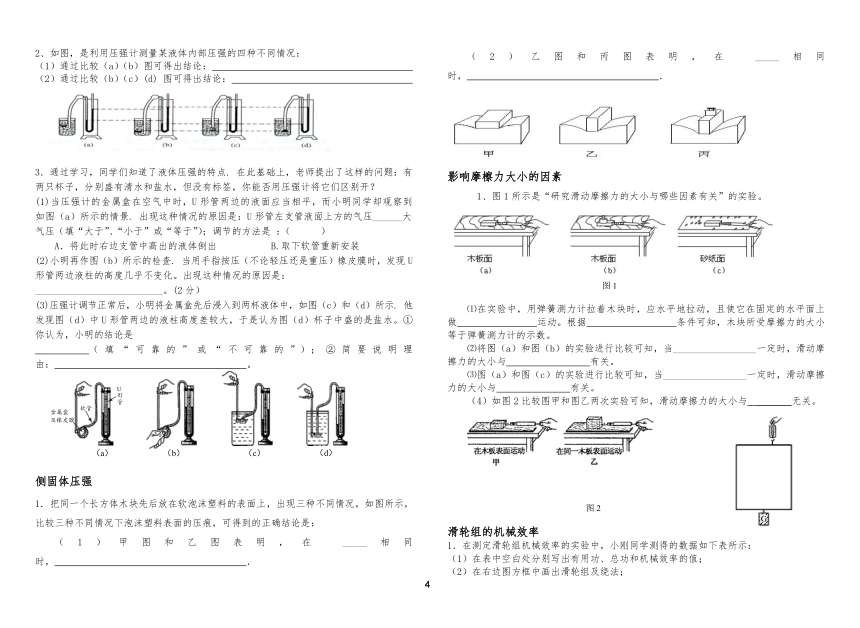

2、如图，是利用压强计测量某液体内部压强的四种不同情况：
（1）通过比较（a）（b）图可得出结论：
（2）通过比较（b）（c）(d) 图可得出结论：
3．通过学习，同学们知道了液体压强的特点. 在此基础上，老师提出了这样的问题：有两只杯子，分别盛有清水和盐水，但没有标签，你能否用压强计将它们区别开？
(1)当压强计的金属盒在空气中时，U形管两边的液面应当相平，而小明同学却观察到如图（a）所示的情景. 出现这种情况的原因是：U形管左支管液面上方的气压______大气压（填“大于”、“小于”或“等于”）；调节的方法是 ：（ ）
A．将此时右边支管中高出的液体倒出 B.取下软管重新安装
(2)小明再作图（b）所示的检查. 当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液柱的高度几乎不变化。出现这种情况的原因是：__________________________。(2分）
(3)压强计调节正常后，小明将金属盒先后浸入到两杯液体中，如图（c）和（d）所示. 他发现图（d）中U形管两边的液柱高度差较大，于是认为图（d）杯子中盛的是盐水。①你认为，小明的结论是
（填“可靠的”或“不可靠的”）；②简要说明理由： 。
侧固体压强
1．把同一个长方体木块先后放在软泡沫塑料的表面上，出现三种不同情况，如图所示，比较三种不同情况下泡沫塑料表面的压痕，可得到的正确结论是：
（1）甲图和乙图表明，在 _____相同时， ．
（2）乙图和丙图表明，在 _____相同时， ．
影响摩檫力大小的因素
　1、图1所示是“研究滑动摩擦力的大小与哪些因素有关”的实验。
⑴在实验中，用弹簧测力计拉着木块时，应水平地拉动，且使它在固定的水平面上做 运动。根据 条件可知，木块所受摩擦力的大小等于弹簧测力计的示数。
⑵将图（a）和图（b）的实验进行比较可知，当_________________一定时，滑动摩擦力的大小与 有关。
⑶图（a）和图（c）的实验进行比较可知，当_________________一定时，滑动摩擦力的大小与 有关。
（4）如图2比较图甲和图乙两次实验可知，滑动摩擦力的大小与 _______无关。
滑轮组的机械效率
1．在测定滑轮组机械效率的实验中，小刚同学测得的数据如下表所示：
（1）在表中空白处分别写出有用功、总功和机械效率的值；
（2）在右边图方框中画出滑轮组及绕法；
（3）实验时，应使弹簧测力计做 运动.小刚同学在用弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比 （填“偏小”、“偏大”或“相等”）.

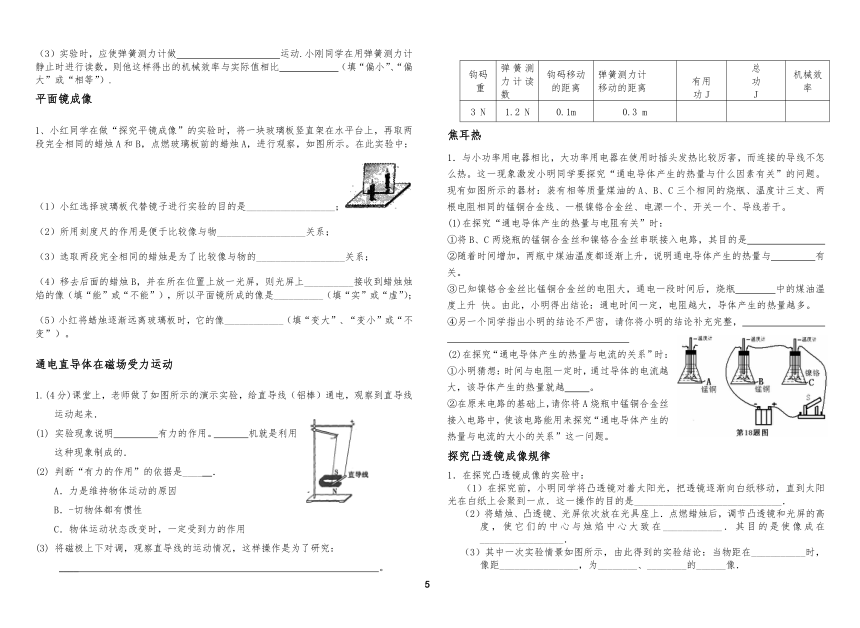

平面镜成像
1、小红同学在做“探究平镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示。在此实验中：
（1）小红选择玻璃板代替镜子进行实验的目的是__________________；
（2）所用刻度尺的作用是便于比较像与物__________________关系；
（3）选取两段完全相同的蜡烛是为了比较像与物的__________________关系；
（4）移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像（填“能”或“不能”），所以平面镜所成的像是__________（填“实”或“虚”）；
（5）小红将蜡烛逐渐远离玻璃板时，它的像____________（填“变大”、“变小”或“不变”）。
通电直导体在磁场受力运动
1.(4分)课堂上，老师做了如图所示的演示实验，给直导线（铝棒）通电，观察到直导线运动起来．
(1) 实验现象说明 有力的作用。 机就是利用
这种现象制成的．
(2) 判断“有力的作用”的依据是____ ．
A．力是维持物体运动的原因
B．-切物体都有惯性
C．物体运动状态改变时，一定受到力的作用
(3) 将磁极上下对调，观察直导线的运动情况，这样操作是为了研究：
____ 。
钩码 重 弹簧测力计读数 钩码移动的距离 弹簧测力计移动的距离 有用功J 总功J 机械效率
3 N 1.2 N 0.1m 0.3 m
焦耳热
1．与小功率用电器相比，大功率用电器在使用时插头发热比较厉害，而连接的导线不怎么热。这一现象激发小明同学要探究“通电导体产生的热量与什么因素有关”的问题。现有如图所示的器材：装有相等质量煤油的A、B、C三个相同的烧瓶、温度计三支、两根电阻相同的锰铜合金线、一根镍铬合金丝、电源一个、开关一个、导线若干。
(1)在探究“通电导体产生的热量与电阻有关”时：
①将B、C两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是
②随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与 有关。
③已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶 中的煤油温度上升 快。由此，小明得出结论：通电时间一定，电阻越大，导体产生的热量越多。
④另一个同学指出小明的结论不严密，请你将小明的结论补充完整，
(2)在探究“通电导体产生的热量与电流的关系”时：
①小明猜想：时间与电阻一定时，通过导体的电流越大，该导体产生的热量就越 。
②在原来电路的基础上，请你将A烧瓶中锰铜合金丝接入电路中，使该电路能用来探究“通电导体产生的热量与电流的大小的关系”这一问题。
探究凸透镜成像规律
1．在探究凸透镜成像的实验中：
（1）在探究前，小明同学将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚到一点．这一操作的目的是______________________________．
（2）将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在____________．其目的是使像成在_________________．
（3）其中一次实验情景如图所示，由此得到的实验结论：当物距在___________时，像距________________，为________、________的______像．
2、如图所示：在“探究凸透镜成像”的实验时，小明同学分别把点燃的蜡烛放在A、B、C、D、E的位置，请你利用学过的知识帮他分析一下：
A B C D E
2F F F 2F
①把蜡烛放在 点，屏上出现的像最大；像是 。（正立/倒立）
②把蜡烛放在 点，屏上出现的像最小；像是 。（正立/倒立）
③把蜡烛放在 点，透镜不成像；
④把蜡烛放在 点，透镜成的是虚像；像是 。（正立/倒立）
⑤把蜡烛从远处向凸透镜靠近（由A→D，不包括D点）时，像逐渐 （填“靠近”或“远离”）透镜，像的大小逐渐 （填“变大”或“变小”）。
物态变化
1、（10分）下图表示的是某种物质在1个标准大气压下加热的过程，温度随时间变化的图像，根据图像请回答下列问题：
（1）这种物质是 (填“晶体”或“非晶体)，原因是 。
（2）在AB、BC、CD、DE各段，
该物质处于什么状态？
AB段处于 ；BC段处于 ；CD段处于 ；DE段处于 ；
（3）该物质的熔点是 ；沸点各是 。
（4）该物质在DE段温度 （填“升高”、“不变”或“降低”)，是一个 （填“吸热”或“放热”)过程。
计 算 部 分
电和能
．近几年环保低碳风劲吹，混合动力汽车已成为众车展上的“常客”．2010年3月，我国自行研制的一款混合动力汽车也在北京车展上展出．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电；当车辆需要全力加速时，内燃机和动力电池还可以同时向车轮输送能量．
(1)该混合动力汽车启动时，若驱动电机两端的电压为250 V，通过的电流为80 A．则驱动电机的电功率为多大？
(2)该混合动力汽车所用的磷酸铁锂动力电池可储存的最大电能为2.88×107 J，若充电电压为320 V，充电电流为50 A，则对动力电池充电的时间最长为多少？（充电时无能量损耗）
(3)该混合动力汽车在平直公路上以72 km/h匀速行驶10 min后，其内燃机消耗了汽油1.2 kg，假设汽油完全燃烧所释放能量的一半转换为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了，试求汽车受到的阻力是多大？（汽油的热值．且)
电能表的使用
1.某同学发现深夜家里的灯泡比傍晚时要亮，学习了电功率的知识后，他知道这与灯泡两端的电
压有关系。但家中没有电压表，他借助家中的电能表测得，傍晚只亮这盏灯泡时，在4min10s
内电能表的转盘转了60转，电能表的铭牌如图8所示，灯泡上标有“220V 200W”的字样。
（1）台灯消耗的电能是多大？（2）台灯的实际功率是多大？（3）台灯两端的实际电压是多大？
（2412﹦58081）
电学
1、如图14所示，电阻R1 =10Ω、R2 =20Ω、R3 =30Ω，电压表V的示数为4V。
求：（1）电路中的电流；
（2）电源电压。
2.用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用．图1中手电筒的发光元件就是LED灯．图2是一个定值电阻R和手电筒中一个LED灯的电流与其两端电压关系的图像．
(1)观察图像可知，通过R的电流与R两端的电压成____，R的阻值为多少Ω
(2)当把LED灯与R串联按图3接入电路时，R的电功率为0.08 W.求此时R中的电流和电路的总功率.
3．如图所示，电源电压为24V，并且保持不变，滑动变阻器的最大阻值为36Ω，小灯泡上标有“12V 6W”的字样。
（1）灯泡正常工作时的电流是多少A？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值是多少？
（3）保持（2）中滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数相比（2）中变化了1A。求R0的阻值是多少Ω？
4.将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，则：
（1）两灯泡电阻R1、R2分别是多大？
（2）电路总电阻R是多大？
（3）两个灯泡两端电压U1、U2分别是多大？
（4）两灯泡实际功率P1、P2分别是多大？
（5）那个灯泡亮？
2．如图18所示，电源电压为24V，并且保持不变，滑动变阻器的最大阻值为36Ω，小灯泡上标有“12V 6W”的字样。
（1）灯泡正常工作时的电流是多少A？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值是多少？
（3）保持（2）中滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数相比（2）中变化了1A。求R0的阻值是多少Ω？
3．如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50Ω。当S闭合、S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S 、S1均闭合，P在a端时，电流表的示数为1.5A。求：
（1）灯L的电阻RL和电源电压；
（2）电阻R1的阻值。（不考虑温度对电阻的影响）
浮力
1.一圆柱形玻璃容器，立于水平桌面上，里面盛有一定量的水，水面上浮着一质量为0.06 kg的硬塑料块，其密度为0.5×l03 kg/m3。(取g=lO N/kg)
(1) 塑料块浮在水面不动时，受到的浮力是多大？
(2) 将塑料块完全浸没在水中时，塑料块受到的浮力是多大？
2.一块质量为100 kg的物体，受向上的拉力为600 N 时，恰能在水中匀速上浮。(g=10 N/kg)求：
(1)石块在水中受到的浮力；
(2)石块的密度。
滑轮组机械效率
1．如图所示，用一动滑轮拉一物体A以0．5m／s的速度在水平面匀速运动，物体A重为20N，受到的摩擦力是物重的0．2倍，若忽略绳子与滑轮间的摩擦，则：
（1）拉力F的大小是多少牛顿
（2）在2s内绳端被拉长了几米
2.如图所示，物重G为2000N，斜面长5m，高3m，
斜面和滑轮组装置的总机械效率为80%，若将重物沿斜面以0.2m/s的速度拉上来，求：
（1）所需拉力F是多少？
（2）机械的总功率是多少？
3．用如图所示滑轮组将重6×102N的物体匀速提高2m，
拉力所做的功为2×103J，所用的时间为20s。求：
（1）有用功；
（2）拉力的功率；
（3）该滑轮组的机械效率。
3、将两只分别标有“220v 40W”和“220V 100W”的甲乙两、灯泡串联后接在220V的照明电源上，哪么：
（1）两灯的电阻是多少？
（2）它们两端的电压是多少？
（3）它们的实际功率是多少？
4、某品牌电热水壶的铭牌上标着如表所示的数据，求：
热水壶容量 2.0L
额定电压 220V
加热时功率 500W
频率 50HZ
该电热水壶的电阻
当热水壶装满水后，从20℃加热到100℃，水吸收的热量
如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶的功率多大？
加热和保温两档位题
1.近期由天水市有关单位实施的家电下乡活动中，有种电器是电热饮水机，它有加热和保温两种工作状态(由机内温控开关S0自动控制)，从说明书上收集到如下数据及图12所示的电路原理图。
请分析说明温控开关S0断开时，饮水机处于加热还是保温状态
求电阻R1的阻值。
晚上，由于是用电高峰期，该电热饮水机的实际工作电压只有200V，
若它的电阻不变，加热效率为80%，求将满热水箱的水从20℃加热到80℃需要多长时间？
(C水=4.2×103J/(kg·℃)，(ρ水=1.0×103kg/m3，保留一位小数)
2、如图，是常见的家用饮水机，他的名牌上标有：额定电压220v，频率50HZ，加热功率350W，它将接在220V的电压下：
（1）当他处于保温状态时，饮水机中的电流为0.1A，这是饮水机消耗的电功率是多大？
（2）当他处于保温状态时，如果消耗的电能全部用来加热水，要是热水罐中0.5Kg，20℃的水的温度升高到90℃，需要多少时间？
（3）他的工作原理比较简单，整个电路是由一个电热元件R1，一个限流电阻R2一个温控开关S组成，当S接A时，电热元件R1被接入电路中，饮水机开始将水加热，当水温达到一定温度时，温控开关自动切换到b处，饮水机处于保温状态。请你按上述原理完成电路图。220v
力与压强、功和功率
1．新中国六十周年国庆阅兵式上的各种新武器、新装备，展示了我国人民军队的高新技术成果，其中某型号的两栖步兵战车如图所示，战车质量为22 t，履带着地总面积为4 ｍ２.（取g=10 N/kg，　p水=1．O×l03 kg/m3）
(1)该战车在天安门长安街上接受检阅时，对水平地面的压强为多少？（不计战车上人的质量）
(2)该战车具有水上打击目标和运送的功能，在一次水上演习中，战车排开水的体积为23 ｍ3，则战车受到水的浮力为多大？
(3)在这次水上演习中，战车某处在水中受到水的压强为1.5×l04 Pa，则该处的深度为多少？
2、小明在跑步机上锻炼身体，设他在跑步机上以5m/s的速度匀速跑动30min，跑动的总动力为40N，求：
（1）他在这段时间内相当于跑了多少路程？
（2）他在这段时间内做了多少功？
（3）他做功的功率是多少？
求平均速度
1、甲、乙两地相距180km，一车从甲地使向乙地，先以30km/h的速度行完整个路程的1/3，接着以40km/h的速度行完剩下路程的1/2，再以50km/h的速度行完余下的路程，求车从甲地到乙地的平均速度。
2、某小组同学分别测出了甲、乙、丙电动小车做直线运动的路程和时间，并依据数据做出了相应的路程---时间图像，如图12所示。观察甲、乙、丙车的图像，回答下列问题：
(1)观察分析图C丙车图像可知，丙车在AB段处于________状态(选填“运动”或“静止”)。
(2)观察分析甲、乙、丙车运动图像，在前5秒钟内______车运动得较快，它的速度是______米/秒。
(3)观察分析甲或乙车运动图像，都是过原点的倾斜直线，由这个特点可以得出初步的结论是甲或乙车作匀速直线运动，理由是：_______________________________。
光热转换
1．小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．请你求解下列问题：
（1）水吸收的热量【c水=4.2×103J／(kg·℃)】（2分）
（2）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40％，求至少需要燃烧多少千克煤气（煤气的热值为q=4.2×107J／kg）（3分）
应用题
1.如图所示为我国发射“神舟”七号宇宙飞船时，运载火箭点火升空的壮观场面。请认真观察图片，写出火箭点火升空的过程中涉及的物理知识（至少写两点）：
(1) ；
(2) 。
2．今年3月29日，中国女子冰壶队在韩国江陵举行的2009世界女子冰壶锦标赛决赛中，战胜瑞典队夺得冠军，如图是比赛时的一个画面。冰壶是以三人为单位在冰上进行的一种投掷性竞赛项目。当投掷手将冰壶投出后，冰壶向前运动时，同队有两名队员手持毛刷，在冰壶运行的前方用力左右擦刷冰面，使冰壶溜进营垒或接近营垒。请你根据上述描述，提出与你学过的物理知识有关系的两个问题并做出解答。
（1）　　　　　　　　　　　　　　　　　　　　　　。
（2）　　　　　　　　　　　　　　　　　　　　　　。
