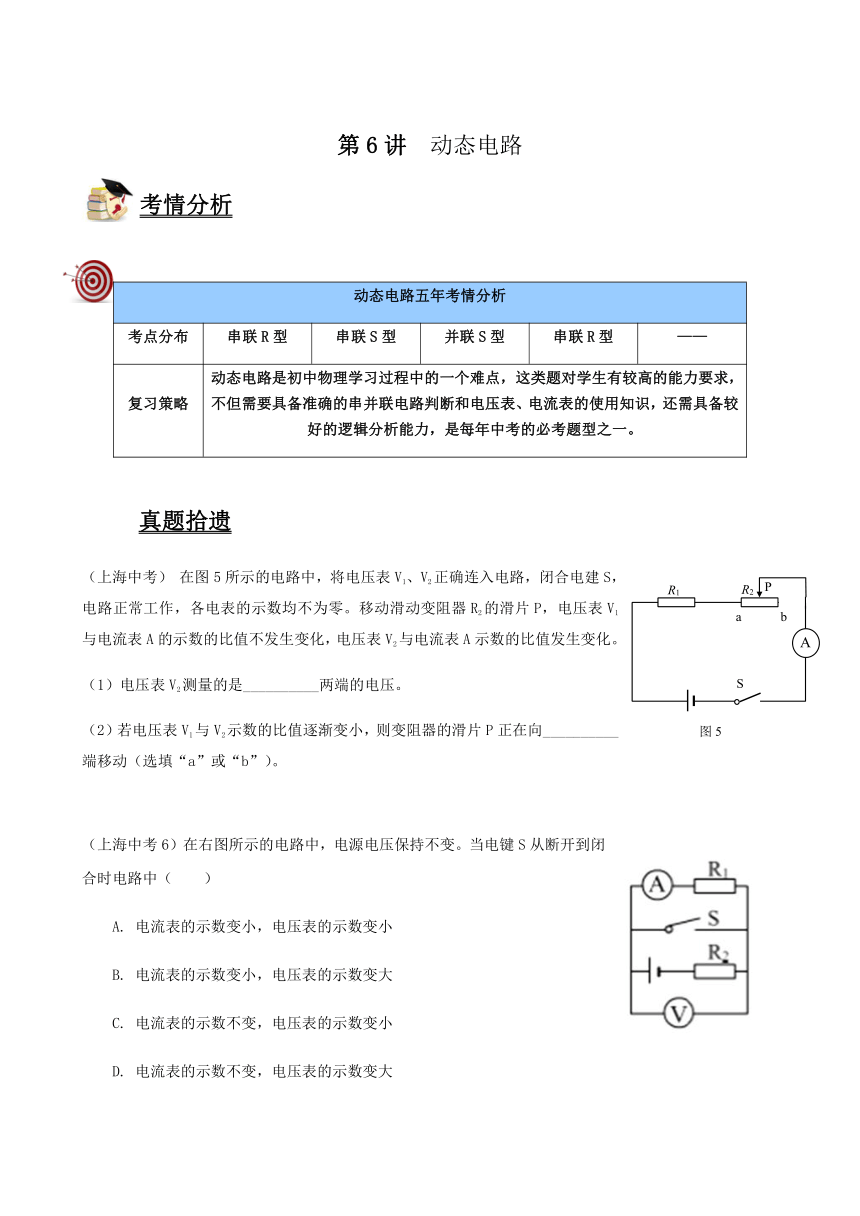

第6讲 动态电路
0-29845考情分析
-180340170815
动态电路五年考情分析
考点分布
串联R型
串联S型
并联S型
串联R型
——
复习策略
动态电路是初中物理学习过程中的一个难点，这类题对学生有较高的能力要求，不但需要具备准确的串并联电路判断和电压表、电流表的使用知识，还需具备较好的逻辑分析能力，是每年中考的必考题型之一。
真题拾遗
483743090805A
R1
P
R2
S
a b
图5
A
R1
P
R2
S
a b
图5
（上海中考） 在图5所示的电路中，将电压表V1、V2正确连入电路，闭合电建S，电路正常工作，各电表的示数均不为零。移动滑动变阻器R2的滑片P，电压表V1与电流表A的示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化。
（1）电压表V2测量的是__________两端的电压。
（2）若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向__________端移动（选填“a”或“b”）。
4716145281305（上海中考6）在右图所示的电路中，电源电压保持不变。当电键S从断开到闭合时电路中（ ）
A. 电流表的示数变小，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变小
D. 电流表的示数不变，电压表的示数变大
45923201905
（上海中考8）在右图所示的电路中，电源电压保持不变，电键S1、S2均闭合。当电键S2由闭合到断开时，电路中（ ）
A. 电压表V的示数变小
B. 电流表A1的示数变大
C. 电压表V示数与电流表A示数的比值变大
D. 电压表V示数与电流表A示数的乘积变大
4711700401320（上海中考8）在右图所示的电路中，电源电压保持不变。闭合电键 S，向右移动滑动变阻器滑片 P 的过程中（ ）
A. 电流表A的示数变大
B. 电压表V2的示数变小
C. 电压表V1示数与电压表V2示数的差值变大
D. 电压表V1示数与电流表A示数的比值变大
069215例题精讲
【题型一·串联R型】
4103370241300图3
R2
R1
S
A
V1
V2
P
b
a
图3
R2
R1
S
A
V1
V2
P
b
a
【例1】（嘉定、宝山二模第8题） 在图3所示的电路中，电源电压保持不变。电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中 ( )
A．电流表A的示数变小。
B．电压表V2的示数变大。
C．电压表V2示数与电压表V1示数之差变小。
D．电压表V2示数与电流表A示数比值变大。

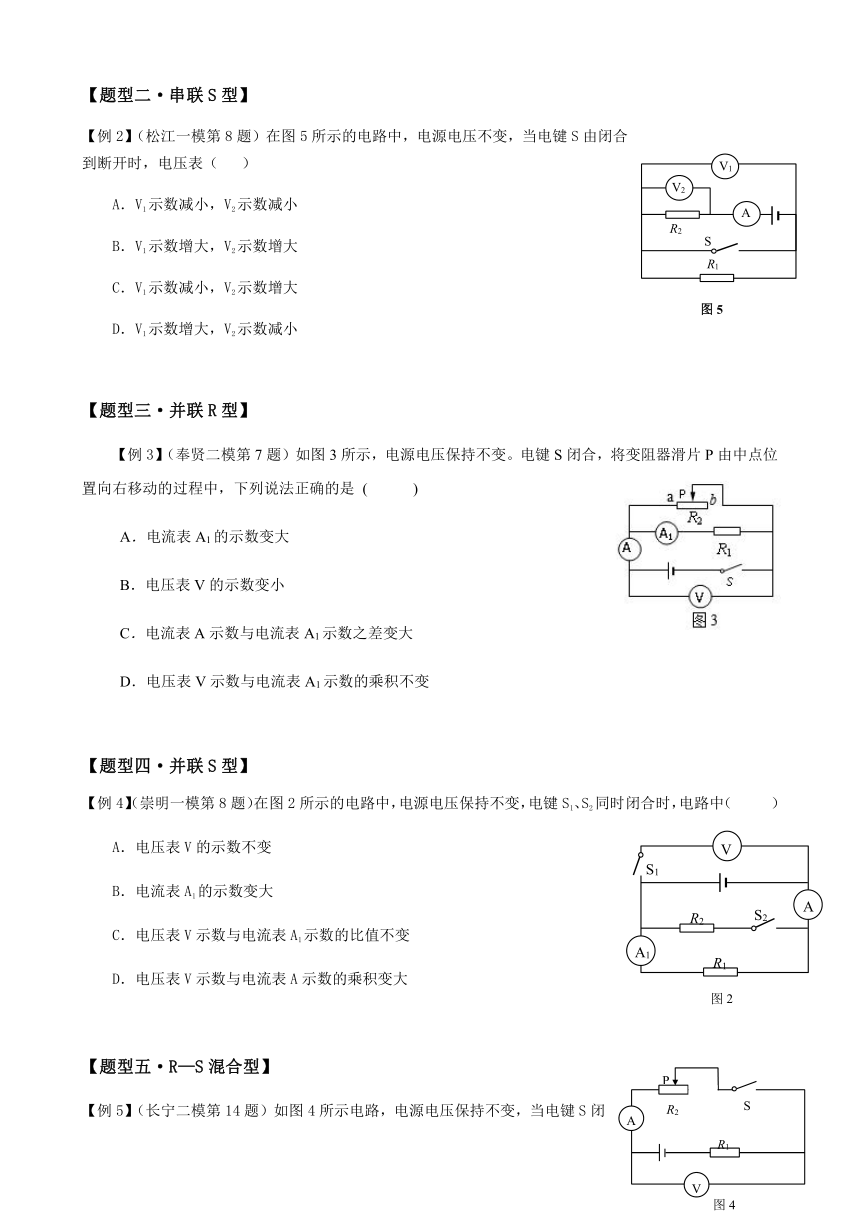

【题型二·串联S型】
4919980239395图5
V2
A
R2
V1
S
R1
图5
V2
A
R2
V1
S
R1
【例2】（松江一模第8题）在图5所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（ ）
A．V1示数减小，V2示数减小
B．V1示数增大，V2示数增大
C．V1示数减小，V2示数增大
D．V1示数增大，V2示数减小
【题型三·并联R型】
4617085311150【例3】（奉贤二模第7题）如图3所示，电源电压保持不变。电键S闭合，将变阻器滑片P由中点位置向右移动的过程中，下列说法正确的是 ( )
A．电流表A1的示数变大
B．电压表V的示数变小
C．电流表A示数与电流表A1示数之差变大
D．电压表V示数与电流表A1示数的乘积不变
【题型四·并联S型】
4789170335280V
A
A1
S1
S2
R1
R2
图2
V
A
A1
S1
S2
R1
R2
图2
【例4】（崇明一模第8题）在图2所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（ ）
A．电压表V的示数不变
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A示数的乘积变大
【题型五·R—S混合型】
4721225106680S
R2
P
V
A
R1
图4
S
R2
P
V
A
R1
图4
【例5】（长宁二模第14题）如图4所示电路，电源电压保持不变，当电键S闭合时，电流表的示数_________，电压表的示数________，向右移动滑动变阻器R2的滑片P时，电压表示数变化量与电流表示数变化量的比值将_________（均选填“变小”、“不变”或“变大”）。

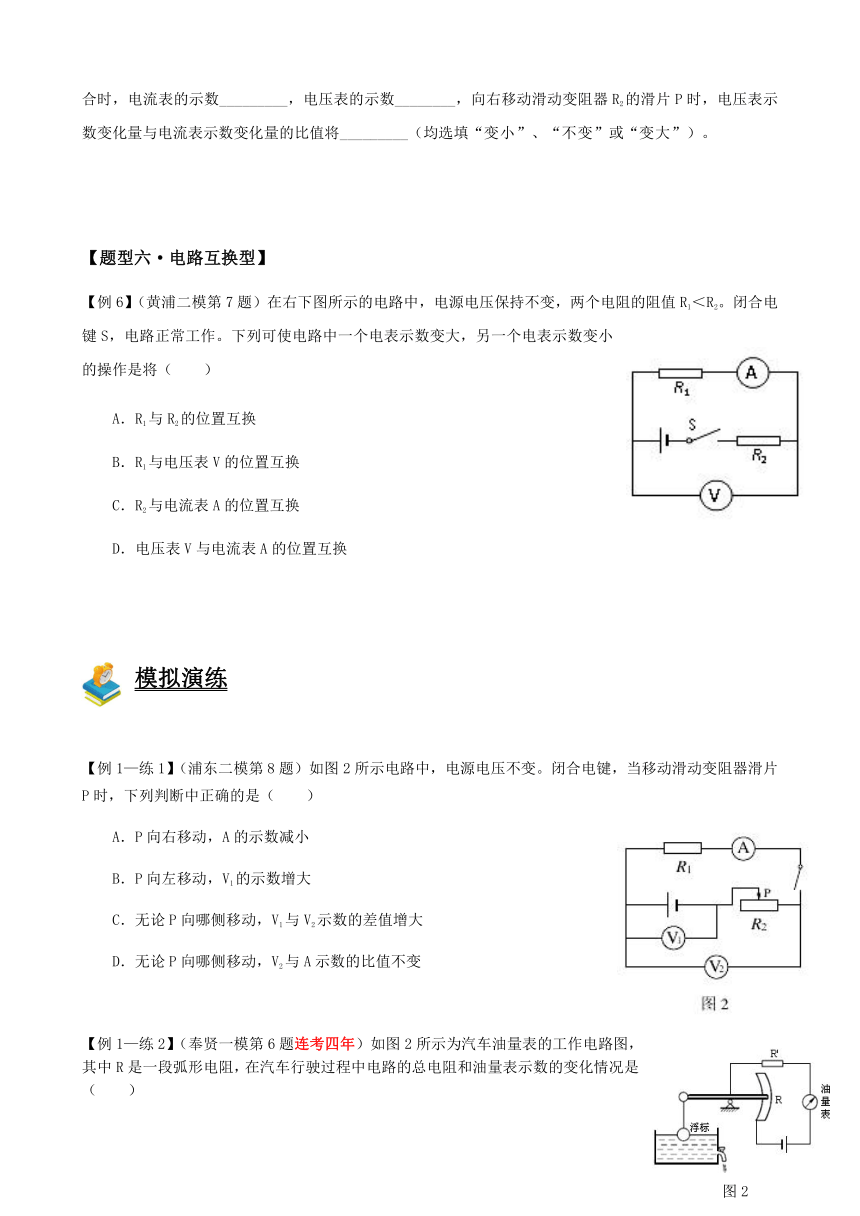

【题型六·电路互换型】
4785360548005【例6】（黄浦二模第7题）在右下图所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。闭合电键S，电路正常工作。下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（ ）
A．R1与R2的位置互换
B．R1与电压表V的位置互换
C．R2与电流表A的位置互换
D．电压表V与电流表A的位置互换
069215模拟演练
【例1—练1】（浦东二模第8题）如图2所示电路中，电源电压不变。闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（ ）
47117006985A．P向右移动，A的示数减小
B．P向左移动，V1的示数增大
C．无论P向哪侧移动，V1与V2示数的差值增大
D．无论P向哪侧移动，V2与A示数的比值不变
5013325156210图2
图2
【例1—练2】（奉贤一模第6题连考四年）如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）
A．总电阻变大，油量表示数变小
B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大
D．总电阻变小，油量表示数变小

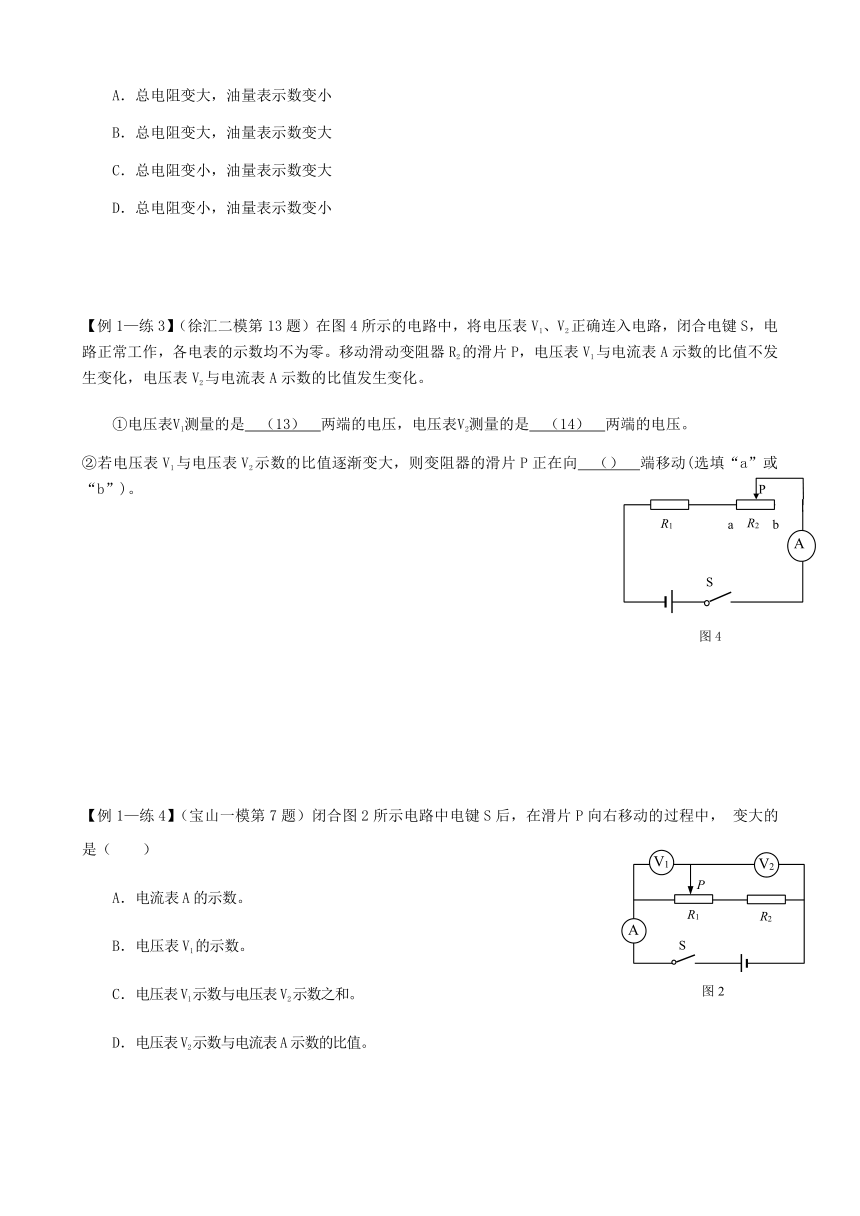

【例1—练3】（徐汇二模第13题）在图4所示的电路中，将电压表V1、V2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。移动滑动变阻器R2的滑片P，电压表V1与电流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化。
①电压表V1测量的是 （13） 两端的电压，电压表V2测量的是 （14） 两端的电压。
4766310179705R1
P
R2
S
A
a b
图4
R1
P
R2
S
A
a b
图4
②若电压表V1与电压表V2示数的比值逐渐变大，则变阻器的滑片P正在向 （） 端移动(选填“a”或“b”)。
4705350411480图2
R2
P
S
V2
A
V1
R1
图2
R2
P
S
V2
A
V1
R1
【例1—练4】（宝山一模第7题）闭合图2所示电路中电键S后，在滑片P向右移动的过程中， 变大的是（ ）
A．电流表A的示数。
B．电压表V1的示数。
C．电压表V1示数与电压表V2示数之和。
D．电压表V2示数与电流表A示数的比值。
4865370297180图3
V
R1
R2
A
S
图3
V
R1
R2
A
S
【例2—练1】（松江二模第6题）在图3所示的电路中，电源电压保持不变。当电键S从闭合到断开时，电路中 ( )
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
4959350121920R
A
V
L
S
图2
R
A
V
L
S
图2
【例2—练2】（嘉定二模第7题）在图2所示的电路中，电源电压保持不变，电路中各元件都完好。当电键S由断开到闭合时，正确的判断是 ( )
A．电压表的示数可能变大
B．电压表的示数一定变小
C．电流表的示数可能不变
D．电流表的示数一定变小
4814570949960图6
图6
【例2—练3】（闵行二模第14题）在图6所示的电路中，R1大于R2，电源电压保持不变。当电键S从断开到闭合时，电路中电流表A1的示数将 ，电压表V的示数将 。（均选填“增大”、“不变”或“减小”）若电键S由断开到闭合过程中，电流表A1、 A2示数的变化量分别为ΔI1和ΔI2，则ΔI1 ΔI2（选填“大于”、“等于”或“小于”）。
4407535351790
P
S1
S2
R1
R2
图2
V
A
P
S1
S2
R1
R2
图2
V
A
【例2—练4】（闵行二模第7题）如图2所示的电路中，电源电压保持不变且各元件完好，只闭合S1,两电表均有示数。再将S2闭合，则下列判断正确的是（ ）
A．电压表示数与电流表示数的比值变小
B．电压表示数与电流表示数的比值不变
C．若向右移动滑片，电流表的示数将变小
D．若向左移动滑片，电压表的示数将变小
4705350383540图2
P
R2
V
R1
S
A1
A2
b
a
图2
P
R2
V
R1
S
A1
A2
b
a
【例3—练1】（宝山二模第8题）在图2所示的电路中，电源电压保持不变。电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中，电路中（ ）
A．电流表A1的示数变小。
B．电压表V的示数变大。
C．电流表A2示数与电流表A1示数之差变小。
D．电压表V示数与电流表A1示数的乘积变大。
5013325-58420 图6
R1
P
A
S
V
R2
A2
A1
图6
R1
P
A
S
V
R2
A2
A1
【例3—练2】（长宁、金山一模第17题）如图6所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移动时，电表示数不变的是 ，电流表A2与电流表A的示数的比值将 （选填“变大”、“不变”或“变小”）。
5000625135890R1
图9
R2
V
S
A2
A
A1
P
R1
图9
R2
V
S
A2
A
A1
P
【例3—练3】（徐汇一模第题）在图9所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。
下列一些数据中：（1）电压表V的示数；（2）电压表V示数与电流表A1示数的比值；（3）电压表示数V与电流表A示数的乘积；（4）电流表A1示数与A示数的比值；（5）电压表示数V与电流表A示数的比值。当滑动变阻器R1的滑片P向右移动时，变大的是 ；变小的是 。(均选填相关数据的序号)
5015865151130【例3—练4】（浦东一模第题）在图5所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数。移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变。
（1）电流表A1测量的是 中的电流，A2测量的是 中的电流。（均选填“R1支路”、“R2支路”或“干路”）
（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向 端移动（选填“左”或“右”）。
4648835412750 图2
R1
R2
V
S
A
A1
图2
R1
R2
V
S
A
A1
【例4—练1】（黄浦二模第7题）在图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时，变小的是（ ）
A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A1的示数
D．电压表V示数与电流表A示数的乘积
4936490191135图4
S2
R1
R2
A
A1
V
S1
图4
S2
R1
R2
A
A1
V
S1
【例4—练2】（青浦一模第17题）如图4所示的电路中，电源电压保持不变，电键S1、S2均闭合。当电键S2由闭合到断开时，电路中
（1） 电流表A1的示数（25） 。
（2） 电压表V示数与电流表A示数的比值（26） 。（均选填“变大”、“不变”或“变小”）
4697095217805图4
图4
【例4—练3】（松江二模第7题）如图4所示电路中，电源电压保持不变，当电键S由断开到闭合时，则（ ）
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变小
D．电流表的示数不变，电压表的示数不变

【例4—练4】（普陀二模第7题）如图2所示电路，电键S从断开到闭合，下列说法正确的是（ ）
477901038735A：V表实数不变A1表实数不变
B：A1表示数不变，A表实数变小
C：V表示数变大，A1表示数不变
D：V表示数变小，A表示数变大
5102860172085R2
R1
V1
A
P
S
V2
图7
R2
R1
V1
A
P
S
V2
图7
【例5—练1】（杨浦二模第17题）在图7所示的电路中，电源电压保持不变。闭合电键S，电表____________的示数发生变化，当滑动变阻器的滑片P自左端向中点移动时，电压表V2的示数将__________，电压表V1示数与电压表V2示数的差值和电流表A示数的比值将___________。（均选填“变大”、“变小”或“不变”）
4877435136525R1
S
R2
图5
A
V2
P
V1
R1
S
R2
图5
A
V2
P
V1
【例5—练2】（徐汇一模第题）在图5所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表V1的示数将 ，电流表A的示数将 。S断开后，将滑片向右移动，则电流表A的示数将 ，电压表V2示数与电流表A示数的比值将 。（均选填“变大”、“变小”或“不变”）
4868545151765图6
图6
【例5—练3】（闵行一模第17题）如图6所示的电路中，电源电压保持不变。闭合电键S，断开电键S1，向右移动滑动变阻器R2的滑片，电流表A的示数将 ,电压表V的示数将 ；再闭合电键S1，电压表V与电流表A示数的比值将 。（均选填“变小”、“不变”或“变大”）
4665345535940【例5—练4】（闵行二模第7题）在如图3所示电路中，电源电压保持不变。将滑动变阻器的滑片向右移动，电压表V与电流表A的比值变大。关于电键的通断，下列说法中正确的是 ( )
①电键S1闭合，S2断开 ②电键S1闭合，S2闭合
③电键S1断开，S2断开 ④电键S1断开，S2闭合
A ①② B ②③ C ①②④ D ①②③
4923790332740【例6—练1】（杨浦二模第9题）在如图2所示电路中，电源电压保持不变，电阻R1为10欧， 电阻R2为20欧，电键S闭合，下列说法正确的是（ ）
A．断开电键S，三个电表示数将变大
B．将R1与R2位置互换，有一个电流表的示数将变大
C．将R1与闭合的电键S位置互换，三个电表示数将变大
D．将R2与电压表V2的位置互换，三个电表示数变小
4712335324485【例6—练2】（杨浦一模第9题）在图6所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是（ ）
A．将R1与闭合的电键S位置互换，两个电表的示数将变小
B．将R2与闭合的电键S位置互换，两个电表的示数将变大
C．将R1与电压表V2的位置互换，三个电表示数都变大
D．断开电键S，三个电表示数都变小
3375025409575【例6—练3】（黄浦二模第8题）在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有 ( )
方案： ①用一个更小的电阻替换R3
②将图4（a）中的R2与（b）中的R1互换
③用一个更大的电阻替换R2
④将图4（a）中的R1与（b）中的R3互换
A．0个 B．1个 C．2个 D．3个
4861560130175图6
图6
【例6—练4】（奉贤二模第题）如图6所示，电源电压保持不变，电阻R1＜R2＜R3，仅闭合电键S1时，电流表、电压表均有示数；接着断开S1并闭合S2后，电流表A的示数将 ，电压表V的示数将 ；若将S1、S2、S3均闭合，则电压表与电流表示数的比值将 （均选填“变大”、“不变”或“变小”）。
