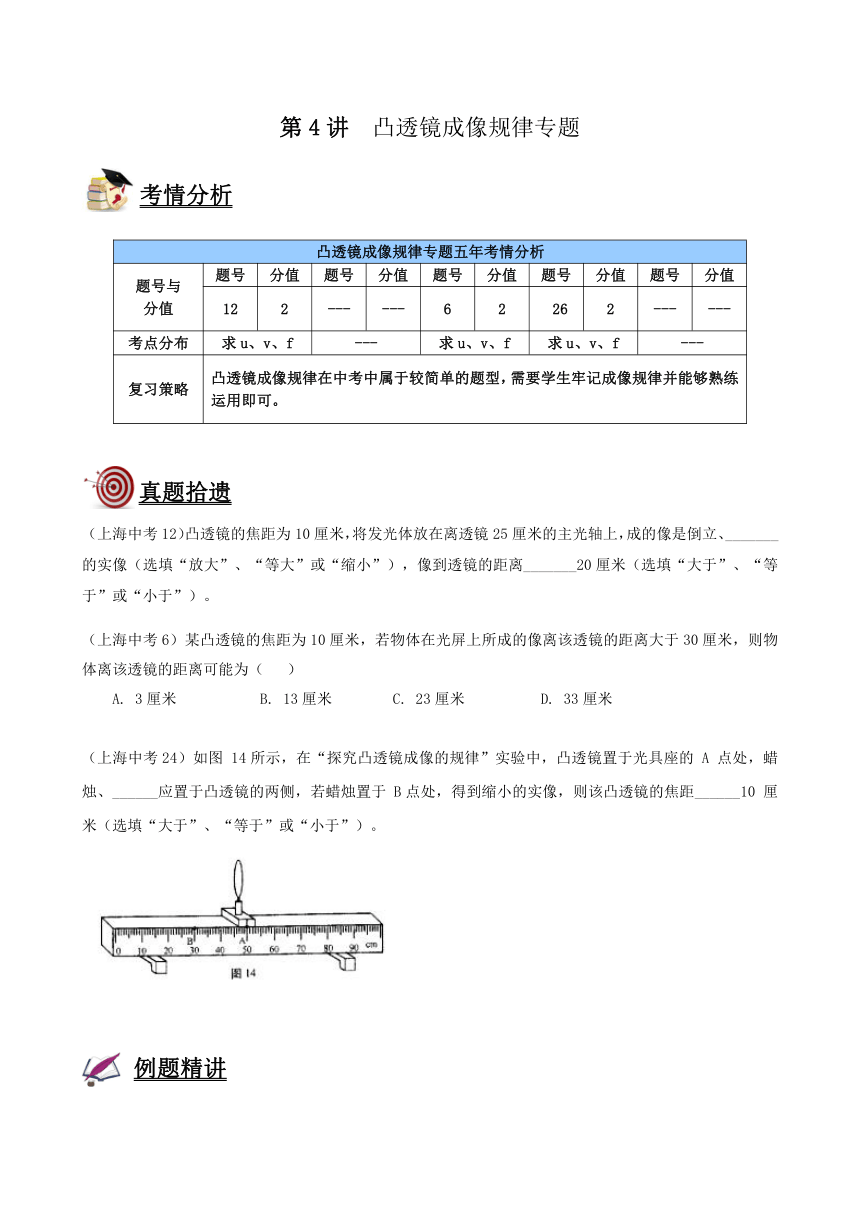

第4讲 凸透镜成像规律专题
0-29845考情分析
凸透镜成像规律专题五年考情分析
题号与
分值
题号
分值
题号
分值
题号
分值
题号
分值
题号
分值
12
2
---
---
6
2
26
2
---
---
考点分布
求u、v、f
---
求u、v、f
求u、v、f
---
复习策略
凸透镜成像规律在中考中属于较简单的题型，需要学生牢记成像规律并能够熟练运用即可。
3810175895
真题拾遗
（上海中考12）凸透镜的焦距为10厘米，将发光体放在离透镜25厘米的主光轴上，成的像是倒立、_______的实像（选填“放大”、“等大”或“缩小”），像到透镜的距离_______20厘米（选填“大于”、“等于”或“小于”）。
（上海中考6）某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（ ）
A. 3厘米 B. 13厘米 C. 23厘米 D. 33厘米
（上海中考24）如图 14所示，在“探究凸透镜成像的规律”实验中，凸透镜置于光具座的 A 点处，蜡烛、______应置于凸透镜的两侧，若蜡烛置于 B点处，得到缩小的实像，则该凸透镜的焦距______10 厘米（选填“大于”、“等于”或“小于”）。
7048562865
069215例题精讲
【题型一·成像原理应用】
3992880302260【例1】（崇明二模第6题）如图2所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（ ）
照相机 B．电影放映机
C．放大镜 D．投影仪
【题型二·求u、v、f】
【例2】（静安二模第6题）物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。该透镜的焦距可能为
A．5厘米 B．8厘米 C．10厘米 D．15厘米
【题型三·动点成像】
【例3】（嘉定二模第6题）某凸透镜焦距为15厘米。当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则（ ）
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
【题型四·作图题】
【例4】（青浦二模第16题）在图5中，根据光通过透镜前后的方向，填上适当类型的透镜。
666757620
069215模拟演练
【例1—练1】（静安、青浦二模第5题）在掌心中滴一滴水珠，水珠下会有手纹的“清晰”像，这个“清晰”像是手纹的（ ）
A．倒立放大的像 B．倒立缩小的像
C．正立等大的像 D．正立放大的像
【例1—练2】（杨浦二模第30题）左图所示的实验中，首先应调节凸透镜和光屏的中心跟烛焰的中心在______，若所用凸透镜的焦距为10厘米，现在光屏上的像比较模糊，若要在光屏上得到最清晰的像，光屏应该向_________移动（选填“左”或“右”）。当烛焰、凸透镜、光屏在右图所示的位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成 。
123825140335
【例2—练1】（青浦二模第5题）物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像。该凸透镜的焦距可能为
A．5厘米 B．8厘米 C．10厘米 D．20厘米
【例2—练2】（静安、青浦二模第6题）当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像。该凸透镜的焦距（ ）
A．大于20厘米 B．等于20厘米 C．小于15厘米 D．等于15厘米
【例3—练1】（崇明二模第24题）在图15所示“验证凸透镜成像规律”的实验中，在　 　上从左向右依次摆放蜡烛、凸透镜和光屏．当蜡烛和凸透镜的位置如图所示，手移动光屏找像，光屏上会出现一个倒立缩小烛焰的像。若把蜡烛移到20厘米刻度处，则成像情况是　 　。
58293058420
26828751050925【例3—练2】（杨浦二模第29题）在焦距为5厘米、10厘米或20厘米的凸透镜中选择一个放置于光具座的A点处，如图所示。将蜡烛、光屏分置于光具座上透镜的两侧，调整透镜和光屏的中心大致与烛焰的中心在　 　高度。将蜡烛放置在B点，透镜在A点，并保持它们的位置不变，移动光屏，始终无法再光屏上找到清晰的像，则实验所用透镜的焦距可能是　 　厘米。现换用另一个凸透镜继续实验，发现当光屏上找到清晰的像时，像距小于物距，此时所用透镜的焦距可能是　 　厘米，此时光屏上的像时倒立的、　 　的实像。
【例4—练1】（嘉定、宝山二模第17题）根据光通过透镜前后的方向，在图8 中的虚框内画上适当类型的透镜。
7620089535
【例4—练2】（松江二模第18题）在图10中，根据给出的入射光线画出折射光线。
8572595250
