第十五章探究电路沪科版九年级全一册导学案（带答案）
学习目标
了解电阻的概念，会使用滑动变阻器
熟练掌握欧姆定律，会解决相关计算
练习伏安法测电阻
一：电阻和变阻器
1． 电阻 （用字母 表示）
（1）定义：导体 作用叫电阻。
（2）电路符号：
（3）国际单位： （简称 ）单位符号：Ω
常用单位：千欧（kΩ）、 。
换算关系：1 MΩ = kΩ = Ω
（4）影响电阻大小的因素：导体的电阻与导体的 、 、 有关，还与 有关。
（5）性质：电阻是导体本身的性质，与加在它两端的电压以及通过它的电流 关，不论它两端有无电压、有无电流通过，它的电阻都存在并且不变。）
（6）实验探究问题：

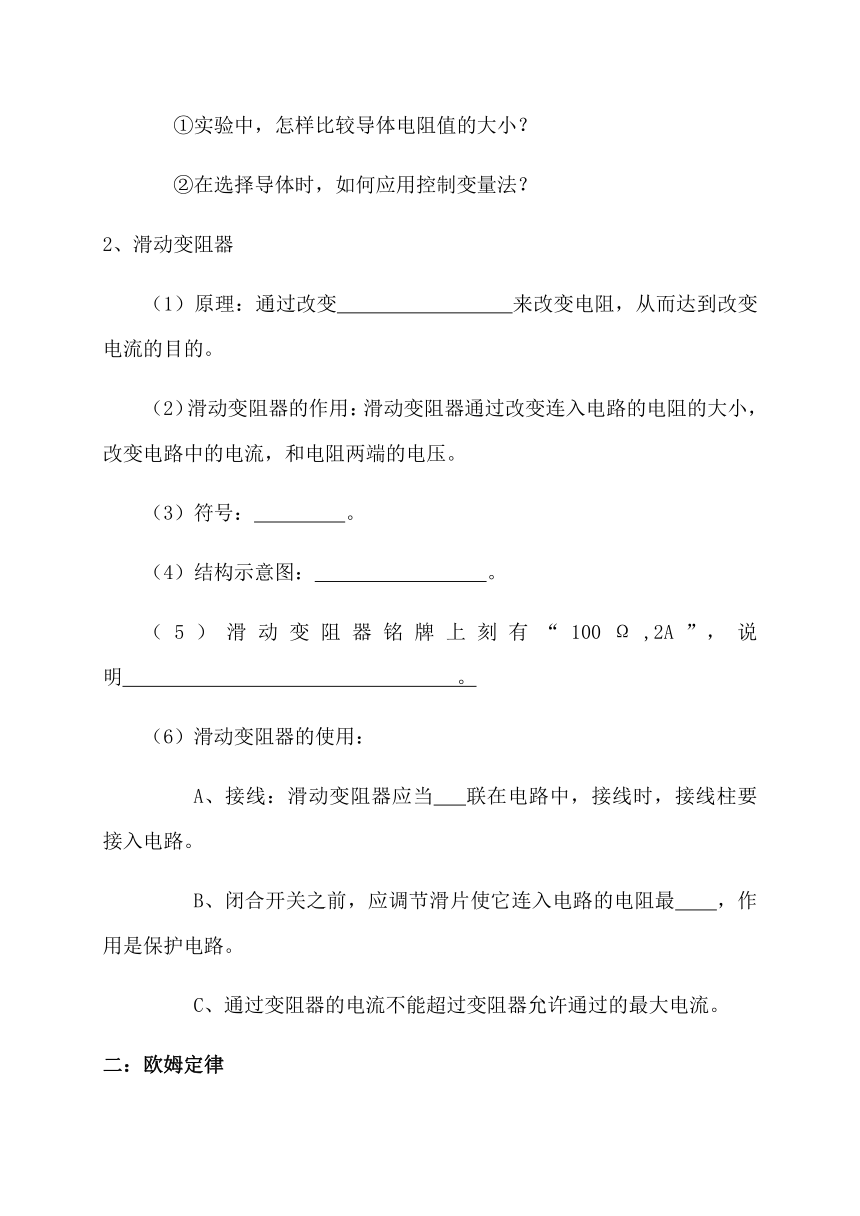

①实验中，怎样比较导体电阻值的大小？
②在选择导体时，如何应用控制变量法？
2、滑动变阻器
（1）原理：通过改变 来改变电阻，从而达到改变电流的目的。
（2）滑动变阻器的作用：滑动变阻器通过改变连入电路的电阻的大小，改变电路中的电流，和电阻两端的电压。
（3）符号： 。
（4）结构示意图： 。
（5）滑动变阻器铭牌上刻有“100Ω,2A”，说明 。
（6）滑动变阻器的使用：
A、接线：滑动变阻器应当 联在电路中，接线时，接线柱要 接入电路。
B、闭合开关之前，应调节滑片使它连入电路的电阻最 ，作用是保护电路。
C、通过变阻器的电流不能超过变阻器允许通过的最大电流。
二：欧姆定律

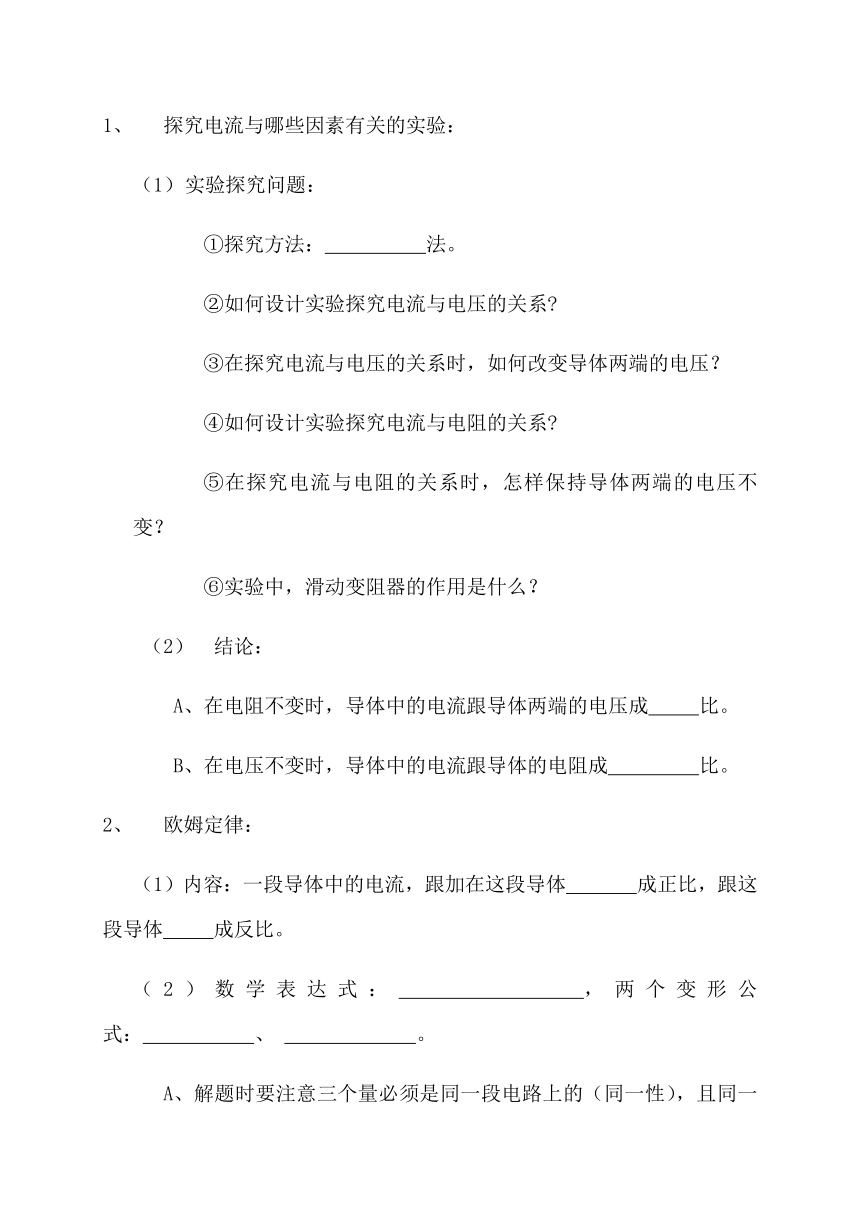

探究电流与哪些因素有关的实验：
实验探究问题：
①探究方法： 法。
②如何设计实验探究电流与电压的关系?
③在探究电流与电压的关系时，如何改变导体两端的电压？
④如何设计实验探究电流与电阻的关系?
⑤在探究电流与电阻的关系时，怎样保持导体两端的电压不变？
⑥实验中，滑动变阻器的作用是什么？
（2） 结论：
A、在电阻不变时，导体中的电流跟导体两端的电压成 比。
B、在电压不变时，导体中的电流跟导体的电阻成 比。
欧姆定律：
（1）内容：一段导体中的电流，跟加在这段导体 成正比，跟这段导体 成反比。
（2）数学表达式： ，两个变形公式： 、 。

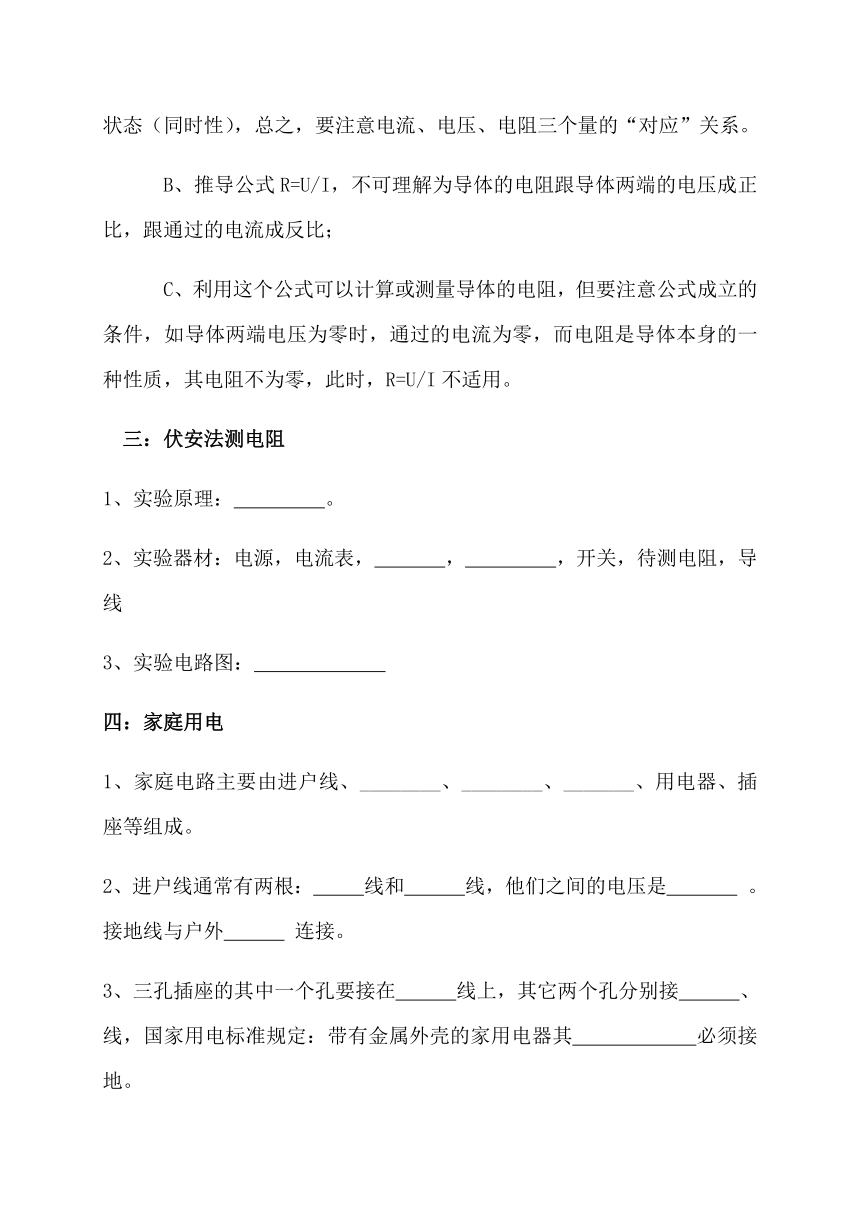

A、解题时要注意三个量必须是同一段电路上的（同一性），且同一状态（同时性），总之，要注意电流、电压、电阻三个量的“对应”关系。
B、推导公式R=U/I，不可理解为导体的电阻跟导体两端的电压成正比，跟通过的电流成反比；
C、利用这个公式可以计算或测量导体的电阻，但要注意公式成立的条件，如导体两端电压为零时，通过的电流为零，而电阻是导体本身的一种性质，其电阻不为零，此时，R=U/I不适用。
?三：伏安法测电阻
1、实验原理： 。
2、实验器材：电源，电流表， ， ，开关，待测电阻，导线
3、实验电路图：
四：家庭用电
1、家庭电路主要由进户线、________、________、_______、用电器、插座等组成。
2、进户线通常有两根： 　 线和 　 线，他们之间的电压是 　　 。接地线与户外 　　 连接。
3、三孔插座的其中一个孔要接在 线上，其它两个孔分别接 　 、 　 线，国家用电标准规定：带有金属外壳的家用电器其 必须接地。

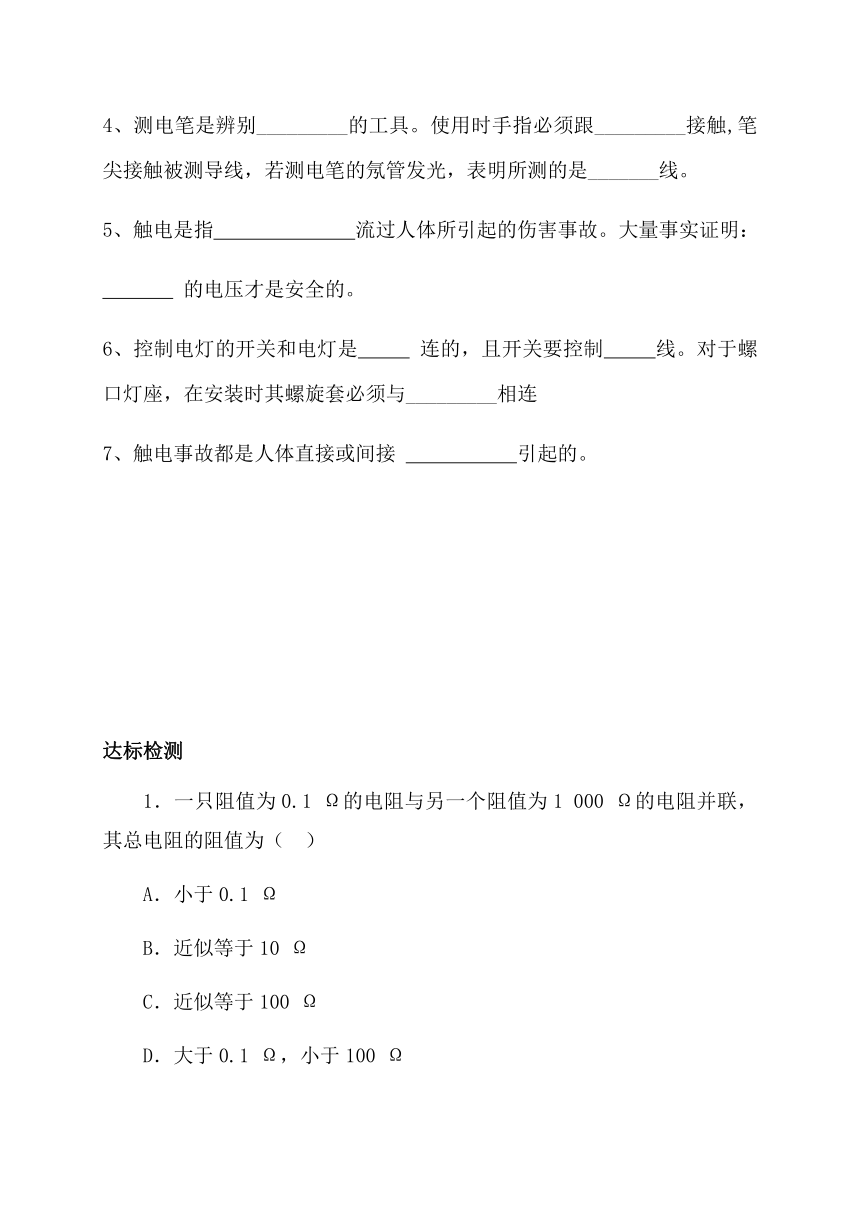

4、测电笔是辨别_________的工具。使用时手指必须跟_________接触,笔尖接触被测导线，若测电笔的氖管发光，表明所测的是_______线。
5、触电是指 流过人体所引起的伤害事故。大量事实证明：
的电压才是安全的。
6、控制电灯的开关和电灯是 连的，且开关要控制 线。对于螺口灯座，在安装时其螺旋套必须与_________相连
7、触电事故都是人体直接或间接 引起的。
达标检测
1．一只阻值为0.1 Ω的电阻与另一个阻值为1 000 Ω的电阻并联，其总电阻的阻值为（　）
A．小于0.1 Ω
B．近似等于10 Ω
C．近似等于100 Ω
D．大于0.1 Ω，小于100 Ω
2．如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是（　）
A．烧坏灯和电流表
B．烧坏灯和电源
C．烧坏电流表和电压表
D．烧坏电流表和电源
3．下列情况中可能会引起触电事故的是（　　）
A．用12 V的蓄电池做实验
B．碰到24 V电压的两根导线
C．站在干燥的木凳上触到家庭电路中的一根火线
D．站在地上触到家庭电路中的一根火线
4．如图是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。当滑动变阻器的金属滑片上移时（　　）
A．电路中的电流减小，油箱油面降低
B．电路中的电流减小，油箱油面升高
C．电路中的电流增大，油箱油面降低
D．电路中的电流增大，油箱油面升高
5．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（　　）
A．电流表示数不变
B．电流表示数变大
C．传感器R2两端的电压变大
D．定值电阻R1两端的电压不变
6．某同学想用一只“1.5 V　5 Ω”的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源，为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1 Ω/cm”的电阻线，该同学应如何利用这捆电阻线才能保证小灯泡正常发光 （　　）
A．应并联一段20 cm长的电阻线
B．应串联一段20 cm长的电阻线
C．应并联一段15 cm长的电阻线
D．应串联一段15 cm长的电阻线
7．下列做法中符合安全用电原则的是（　　）
A．用湿手拔插头
B．选择保险丝时应尽量选择粗的
C．控制家用电器的开关应安装在火线上
D．发现有人触电时，立即用手把人拉开
8．如图所示，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍。将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（　　）
A．IA＝IB　　　 B．IA＞IB
C．UA＝UB D．UA＞UB
9．重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
二、填空题
10．如图所示的电路中，R2的阻值为3 Ω。闭合开关之后，电压表的示数为6 V，电流表的示数为1 A，则R1＝_____Ω，电源的电压为___V；如果断开开关，电压表的读数是_____V。
11．如图为常用测电笔的结构示意图，电工师傅用试电笔接触家庭电路中的火线，若此时他的手与地面间的人体电阻为10 kΩ，通过他的电流为0.25 mA，则试电笔中的电阻为_______ kΩ。
12．滑动变阻器是通过改变电阻丝连入电路中的________来改变电阻的大小。在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V1示数与电压表V2示数的差值跟电流表示数与R1阻值的乘积的比值______（选填“大于1”“小于1”或“等于1”）。
13（1）电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于________现象，电冰箱里的食物主要是通过________或________方式失去水分的。
（2）小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的________猜想是合理的（填写序号）。
序号
猜想
A
火线断路
B
火、零线短接
C
火线与电冰箱的金属外壳接触
D
电冰箱的金属外壳接了地线
14．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω。闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.2 A。求：
（1）电源电压U；
（2）电阻R2的阻值。
参考答案
1-9 ADDABDCAD
10.6，9,6 11.870 12.长度，等于1 13.分子扩散，升华，气化 C
