资源简介

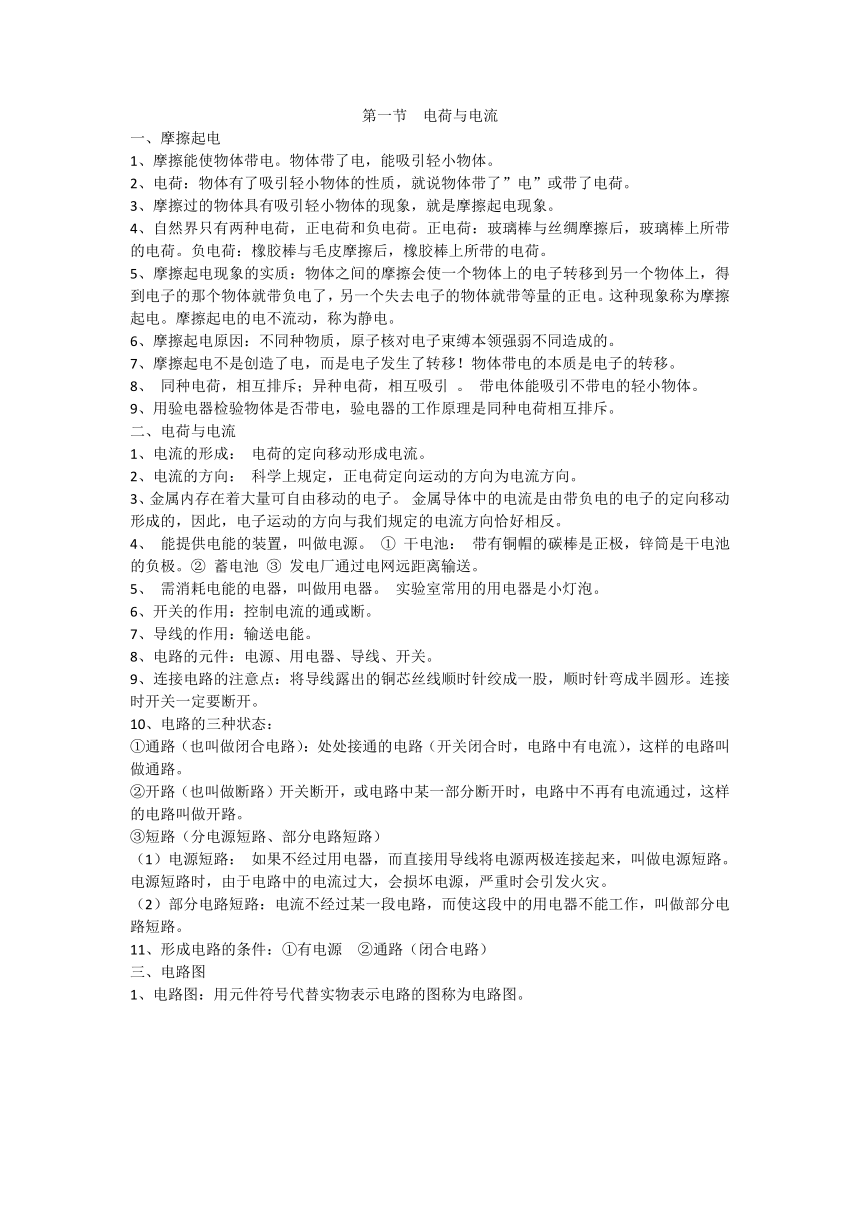

第1节
电荷与电流
一、摩擦起电
1、摩擦能使物体带电。物体带了电，能吸引轻小物体。
2、电荷：物体有了吸引轻小物体的性质，就说物体带了”电”或带了电荷。
3、摩擦过的物体具有吸引轻小物体的现象，就是摩擦起电现象。
4、自然界只有两种电荷，正电荷和负电荷。正电荷：玻璃棒与丝绸摩擦后，玻璃棒上所带的电荷。负电荷：橡胶棒与毛皮摩擦后，橡胶棒上所带的电荷。
5、摩擦起电现象的实质：物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电。这种现象称为摩擦起电。摩擦起电的电不流动，称为静电。
6、摩擦起电原因：不同种物质，原子核对电子束缚本领强弱不同造成的。
7、摩擦起电不是创造了电，而是电子发生了转移！物体带电的本质是电子的转移。
8、
同种电荷，相互排斥；异种电荷，相互吸引
。
带电体能吸引不带电的轻小物体。
9、用验电器检验物体是否带电，验电器的工作原理是同种电荷相互排斥。
二、电荷与电流
1、电流的形成：
电荷的定向移动形成电流。
2、电流的方向：
科学上规定，正电荷定向运动的方向为电流方向。
3、金属内存在着大量可自由移动的电子。
金属导体中的电流是由带负电的电子的定向移动形成的，因此，电子运动的方向与我们规定的电流方向恰好相反。
4、
能提供电能的装置，叫做电源。
①
干电池：
带有铜帽的碳棒是正极，锌筒是干电池的负极。②
蓄电池
③
发电厂通过电网远距离输送。
5、
需消耗电能的电器，叫做用电器。
实验室常用的用电器是小灯泡。
6、开关的作用：控制电流的通或断。
7、导线的作用：输送电能。
8、电路的元件：电源、用电器、导线、开关。
9、连接电路的注意点：将导线露出的铜芯丝线顺时针绞成一股，顺时针弯成半圆形。连接时开关一定要断开。
10、电路的三种状态：
①通路（也叫做闭合电路）：处处接通的电路（开关闭合时，电路中有电流），这样的电路叫做通路。
②开路（也叫做断路）开关断开，或电路中某一部分断开时，电路中不再有电流通过，这样的电路叫做开路。
③短路（分电源短路、部分电路短路）
（1）电源短路：
如果不经过用电器，而直接用导线将电源两极连接起来，叫做电源短路。电源短路时，由于电路中的电流过大，会损坏电源，严重时会引发火灾。
（2）部分电路短路：电流不经过某一段电路，而使这段中的用电器不能工作，叫做部分电路短路。
11、形成电路的条件：①有电源
②通路（闭合电路）
三、电路图
1、电路图：用元件符号代替实物表示电路的图称为电路图。

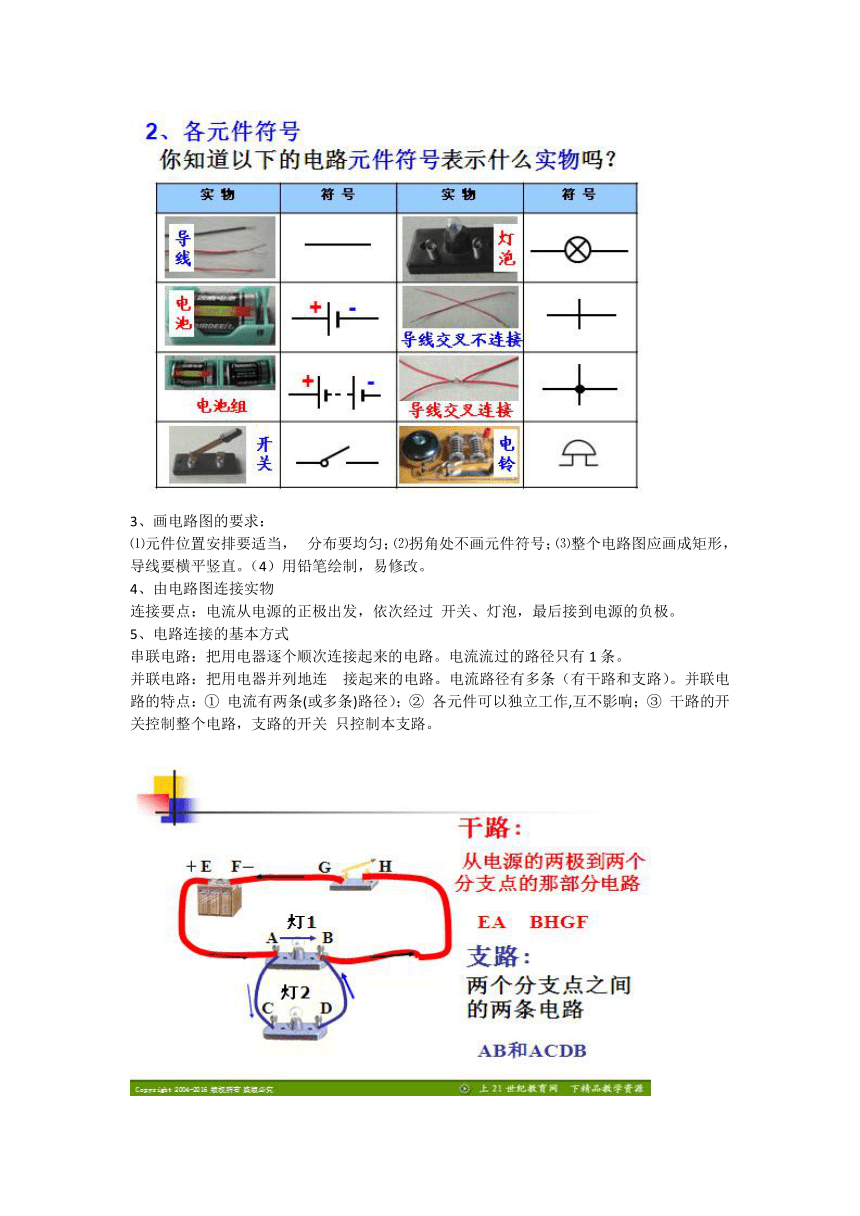

3、画电路图的要求：
⑴元件位置安排要适当，　分布要均匀；⑵拐角处不画元件符号；⑶整个电路图应画成矩形，　导线要横平竖直。（4）用铅笔绘制，易修改。
4、由电路图连接实物
连接要点：电流从电源的正极出发，依次经过
开关、灯泡，最后接到电源的负极。
5、电路连接的基本方式
串联电路：把用电器逐个顺次连接起来的电路。电流流过的路径只有1条。
并联电路：把用电器并列地连
接起来的电路。电流路径有多条（有干路和支路）。并联电路的特点：①
电流有两条(或多条)路径）；②
各元件可以独立工作,互不影响；③
干路的开关控制整个电路，支路的开关
只控制本支路。

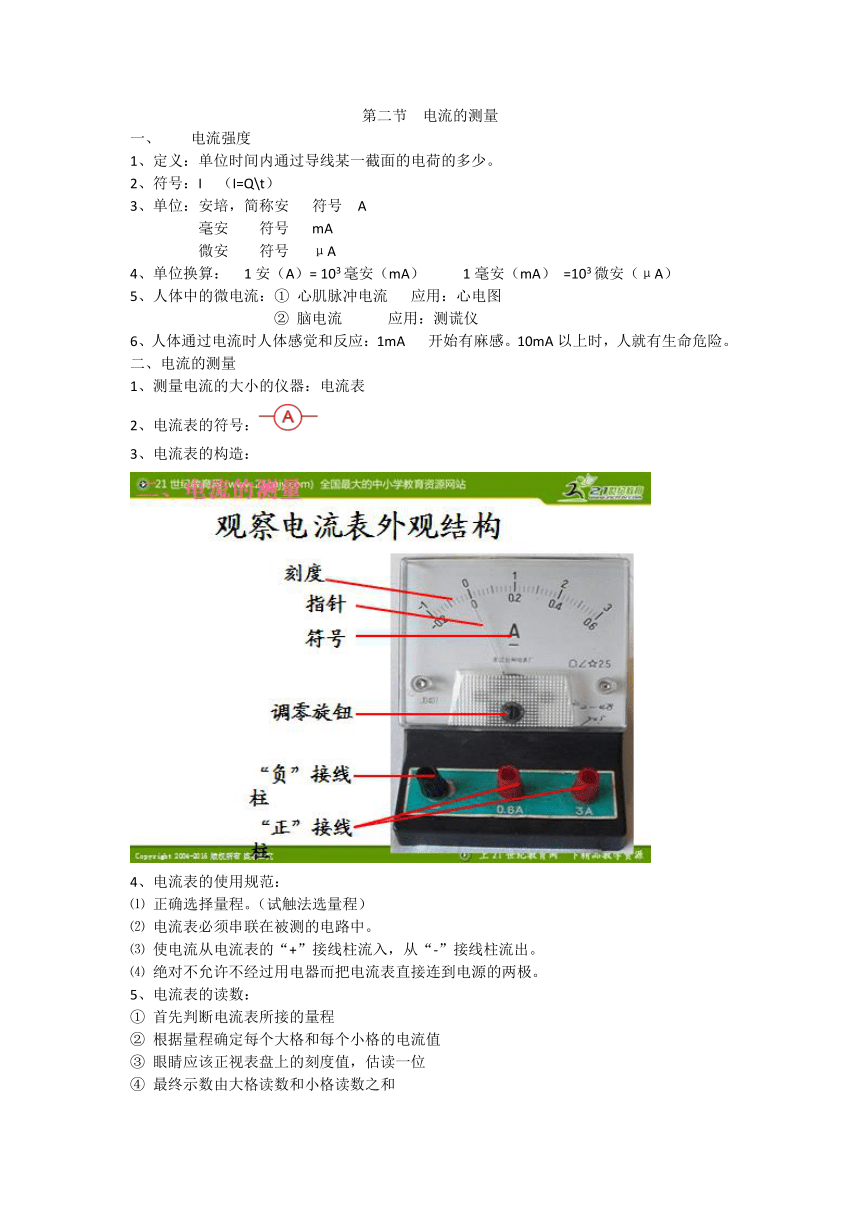

第2节
电流的测量
一、
电流强度
1、定义：单位时间内通过导线某一截面的电荷的多少。
2、符号：I
（I=Q\t）
3、单位：安培，简称安
符号
A
毫安
符号
mA
微安
符号
μA
4、单位换算：
1安（A）=
103毫安（mA）
1毫安（mA）
=103微安（μA）
5、人体中的微电流：①
心肌脉冲电流
应用：心电图
②
脑电流
应用：测谎仪
6、人体通过电流时人体感觉和反应：1mA
开始有麻感。10mA以上时，人就有生命危险。
二、电流的测量
1、测量电流的大小的仪器：电流表
2、电流表的符号：
3、电流表的构造：
4、电流表的使用规范：
⑴
正确选择量程。（试触法选量程）
⑵
电流表必须串联在被测的电路中。
⑶
使电流从电流表的“+”接线柱流入，从“-”接线柱流出。
⑷
绝对不允许不经过用电器而把电流表直接连到电源的两极。
5、电流表的读数：
①
首先判断电流表所接的量程
②
根据量程确定每个大格和每个小格的电流值
③
眼睛应该正视表盘上的刻度值，估读一位
④
最终示数由大格读数和小格读数之和
6、串、并联电路电流特点：
串联电路：电流处处相等。I=I1=I2
并联电路：干路电流等于各支路电流和。I=I1+I2
第3节

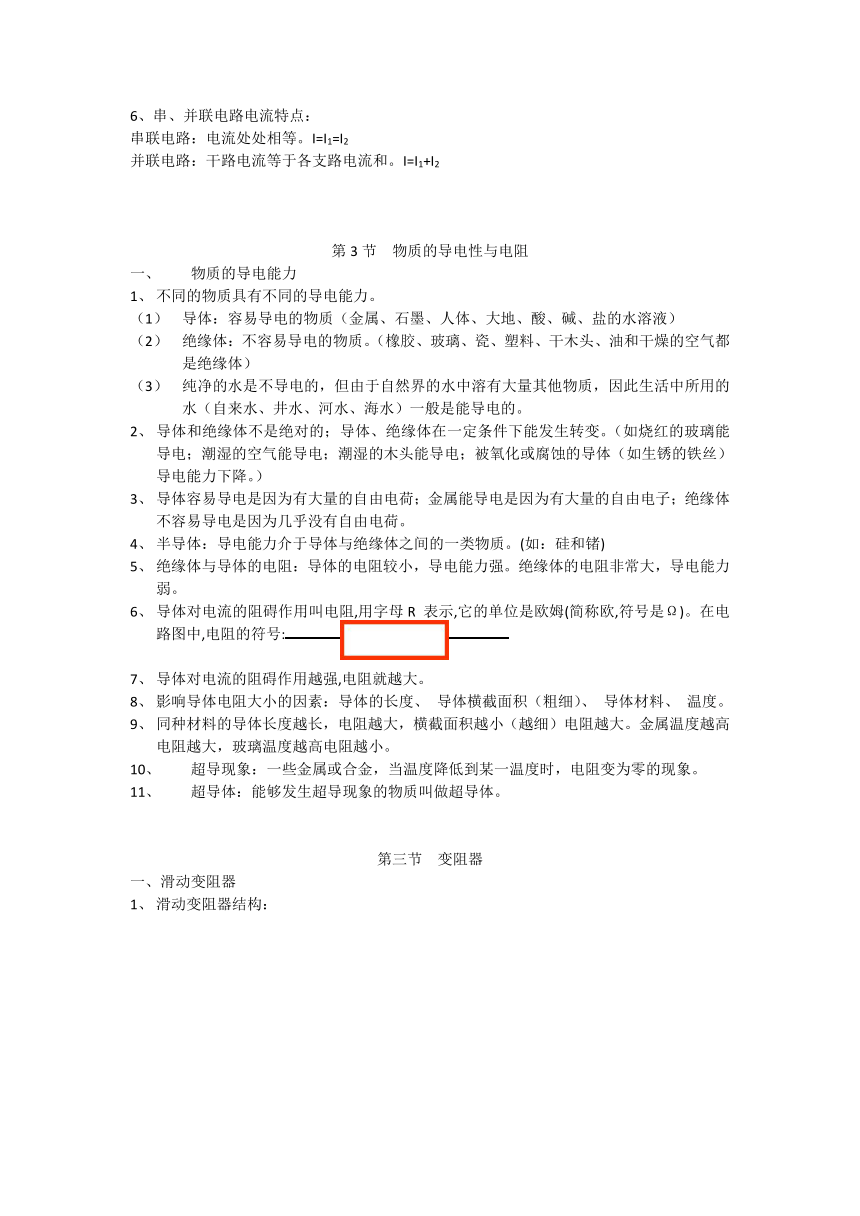

物质的导电性与电阻
一、
物质的导电能力
1、
不同的物质具有不同的导电能力。
（1）
导体：容易导电的物质（金属、石墨、人体、大地、酸、碱、盐的水溶液）
（2）
绝缘体：不容易导电的物质。（橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气都是绝缘体）
（3）
纯净的水是不导电的，但由于自然界的水中溶有大量其他物质，因此生活中所用的水（自来水、井水、河水、海水）一般是能导电的。
2、
导体和绝缘体不是绝对的；导体、绝缘体在一定条件下能发生转变。（如烧红的玻璃能导电；潮湿的空气能导电；潮湿的木头能导电；被氧化或腐蚀的导体（如生锈的铁丝）导电能力下降。）
3、
导体容易导电是因为有大量的自由电荷；金属能导电是因为有大量的自由电子；绝缘体不容易导电是因为几乎没有自由电荷。
4、
半导体：导电能力介于导体与绝缘体之间的一类物质。(如：硅和锗)
5、
绝缘体与导体的电阻：导体的电阻较小，导电能力强。绝缘体的电阻非常大，导电能力弱。
6、
导体对电流的阻碍作用叫电阻,用字母R
表示,它的单位是欧姆(简称欧,符号是Ω)。在电路图中,电阻的符号:
7、
导体对电流的阻碍作用越强,电阻就越大。
8、
影响导体电阻大小的因素：导体的长度、
导体横截面积（粗细）、
导体材料、
温度。
9、
同种材料的导体长度越长，电阻越大，横截面积越小（越细）电阻越大。金属温度越高电阻越大，玻璃温度越高电阻越小。
10、
超导现象：一些金属或合金，当温度降低到某一温度时，电阻变为零的现象。
11、
超导体：能够发生超导现象的物质叫做超导体。
第3节
变阻器
一、滑动变阻器
1、
滑动变阻器结构：
8、将滑动变阻器用导线连接,开关合上前,滑动变阻器的滑动触头应在最大阻值处，目的是为了保护电路，防止电路中电流过大。
9、其它变阻器：⑴
旋钮型变阻器⑵
插孔式变阻器⑶
旋盘式电阻箱
二、变阻器的应用
1、调光台灯
原理：调光器通过改变电阻，使流过灯泡的电流发生变化，以调节灯泡亮度。
2、
音量旋钮开关
原理：通过改变流过听筒、扬声器中的电流大小来控制音量。
3、
调音台
原理：利用一组可变电阻可改变各种音调的声音成分的响度，从而改变声音的品质。
4、
电动车控制速度旋钮、电动汽车刹车
原理：通过改变电路中的电阻来改变电动机上的电流，从而改变行车速度的。
第5节
电压的测量
一、
电压
1、
电压是形成电流的原因。（推动电荷定向移动）
2、
电源是提供电压的装置。
3、
电压符号：U
4、
国际主单位：伏特，简称伏（V）
其他单位:
千伏(kV)、毫伏(mV)、微伏(μV)
1千伏
＝
1000
伏
1伏
＝
1000
毫伏
1毫伏
＝
1000
微伏
5、
一些常见电压值
一节普通干电池、纽扣电池电压
1.5V
一只蓄电池电压
2V
汽车电源电压
12V
一般情况下，对人体的安全电压
≤
36
V
我国家庭照明电路电压
220
V
工厂动力用电电压
380V
二、电
源
1、电源是提供电压的装置。
2、电源种类有：干电池、蓄电池、发电厂发电机组
3、电池是将化学能转化成电能的一种装置。
①
化学电池
②
干电池的原理：它的轴线上是一根碳棒（为正极），包围整个电池的锌筒作为电池的负极，中间是二氧化锰、炭黑和氯化铵等的糊状混合剂（因此叫干电池）。
③
水果电池
④
新型电池：燃料电池，锂离子电池。
三、电压的测量
1、测量电压的仪表：电压表
2、电压表的符号：
5、
电压表的使用规范：
测量电压时，必须正确选择电压表的量程。（选量程）
②
测量某一部分电路的电压时，必须把电压表与这部分电路并联。（并联）
③
把电压表的“+”接线柱接在与电源正极相连的那端，“-”接线柱接在与电源负极相连的那端。（“+”进“-”出）
6、
串、并联电路电压特点
串联电路：U=U1+U2
并联电路：U=U1=U2
第6节
电流与电压、电阻的关系
一、电流与电压、电阻的关系
1、
电路中的几个物理量
物理量
物理意义
符号
国际单位
测量工具
电流
自由电荷定向移动
I
A
电流表
电压
使电荷移动形成电流的原因
U
V
电压表
电阻
导体对电流的阻碍作用
R
Ω
2、
探究电流与电压的关系
控制变量：保持电阻不变；
改变电压，研究电流和电压的关系
1
这个实验研究对象是什么？定值电阻R
2
电压表测量的是谁的电压？定值电阻R两端的电压
3
电流表测出的电流是经过哪个元件的电流？定值电阻R
4
改变通过定值电阻的电流的方法有哪些？
串联滑动变阻器R′，改变电池的数量
5
滑动变阻器的作用是什么？改变定值电阻两端的电压
6
实验结论1：电阻不变时，通过电阻的电流与加在电阻两端的电压成正比。
3、
探究电流与电阻的关系
控制变量：保持电压不变；
改变电阻，研究电流和电阻的关系
1
这个实验研究对象是什么？变值电阻R
2
电压表测量的是谁的电压？变值电阻R两端的电压
3
电流表测出的电流是经过哪个元件的电流？变值电阻R
4
滑动变阻器的作用是什么？保持变值电阻R两端的电压不变
5
多次测量的目的是什么？获得普遍规律
实验结论2：电压不变时，通过电阻的电流与电阻的阻值成反比。
二、欧姆定律
1、欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
2、公式：I=U/R
单位：I（安）
U（伏）
R（欧）
3、公式变形：U=IR
R=U/I
4、
有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关。电阻跟电流、电压无关。
5、
用电压表和电流表测导体的电阻（伏安法测电阻）
（1）实验原理：R=U/I
用电压表和电流表分别测定出电压和电流，再计算出电阻值。
（2）滑动变阻器上标有“2A
20Ω”或“1A
10Ω”的字样，
这表示什么意思？
2A
或
1A是表示滑动变阻器允许通过的最大电流。
20Ω
或
10Ω是表示滑动变阻器的最大阻值
（3）变阻器在本实验中的作用是什么？改变通过定值电阻的电流；
（4）为了减少误差，我们可以怎么做？多次测量求平均值。
第7节
电路分析与应用
