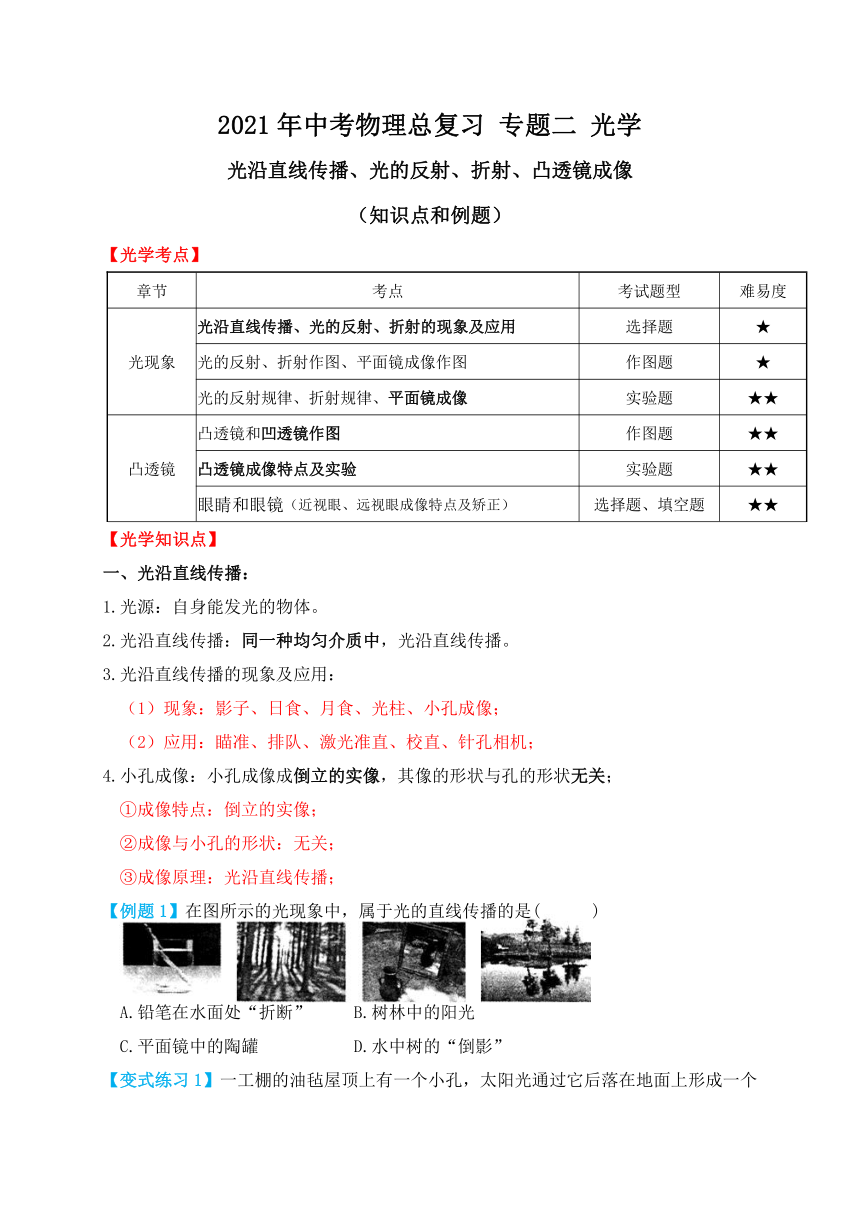

2021年中考物理总复习
专题二
光学
光沿直线传播、光的反射、折射、凸透镜成像
（知识点和例题）
【光学考点】
章节
考点
考试题型
难易度
光现象
光沿直线传播、光的反射、折射的现象及应用
选择题
★
光的反射、折射作图、平面镜成像作图
作图题
★
光的反射规律、折射规律、平面镜成像
实验题
★★
凸透镜
凸透镜和凹透镜作图
作图题
★★
凸透镜成像特点及实验
实验题
★★
眼睛和眼镜（近视眼、远视眼成像特点及矫正）
选择题、填空题
★★
【光学知识点】
一、光沿直线传播：
1.光源：自身能发光的物体。
2.光沿直线传播：同一种均匀介质中，光沿直线传播。
3.光沿直线传播的现象及应用：
（1）现象：影子、日食、月食、光柱、小孔成像；
（2）应用：瞄准、排队、激光准直、校直、针孔相机；
4.小孔成像：小孔成像成倒立的实像，其像的形状与孔的形状无关；
①成像特点：倒立的实像；
②成像与小孔的形状：无关；
③成像原理：光沿直线传播；
【例题1】在图所示的光现象中，属于光的直线传播的是(
)
A.铅笔在水面处“折断”
B.树林中的阳光
C.平面镜中的陶罐
D.水中树的“倒影”
【变式练习1】一工棚的油毡屋顶上有一个小孔，太阳光通过它后落在地面上形成一个圆形光斑，这一现象表明（
）
A.小孔的形状一定是圆的
B.太阳的形状是圆的
C.地面上的光斑是太阳的像
D.光是沿直线传播的

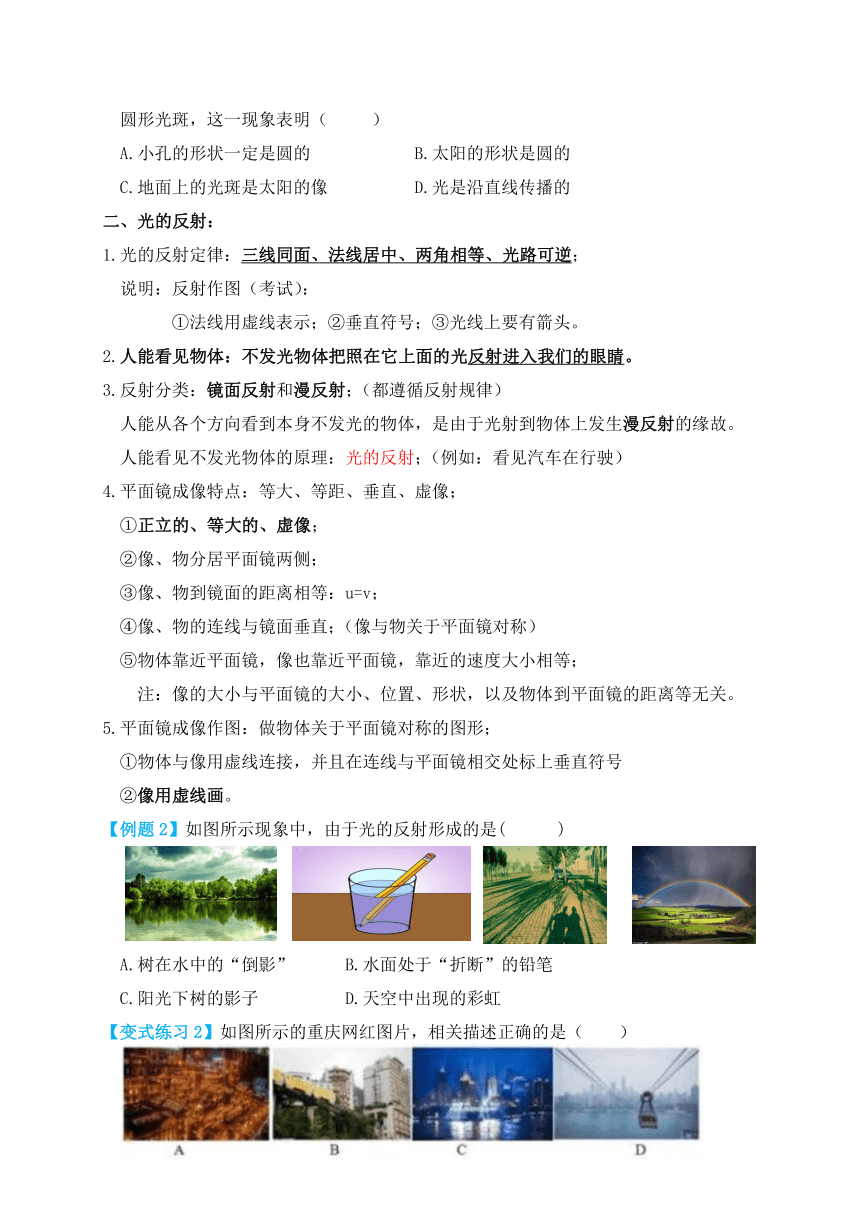

二、光的反射：
1.光的反射定律：三线同面、法线居中、两角相等、光路可逆；
说明：反射作图（考试）：
①法线用虚线表示；②垂直符号；③光线上要有箭头。
2.人能看见物体：不发光物体把照在它上面的光反射进入我们的眼睛。
3.反射分类：镜面反射和漫反射；（都遵循反射规律）
人能从各个方向看到本身不发光的物体，是由于光射到物体上发生漫反射的缘故。
人能看见不发光物体的原理：光的反射；（例如：看见汽车在行驶）
4.平面镜成像特点：等大、等距、垂直、虚像；
①正立的、等大的、虚像；
②像、物分居平面镜两侧；
③像、物到镜面的距离相等：u=v；
④像、物的连线与镜面垂直；（像与物关于平面镜对称）
⑤物体面镜，像也面镜，靠近的速度大小相等；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
5.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号
②像用虚线画。
【例题2】如图所示现象中，由于光的反射形成的是(
)
A.树在水中的“倒影”
B.水面处于“折断”的铅笔
C.阳光下树的影子
D.天空中出现的彩虹
【变式练习2】如图所示的重庆网红图片，相关描述正确的是（　　）
A.洪崖洞在平静江水中的倒影是等大的虚像
B.游客看到穿楼而过的轻轨列车是平面镜成的像
C.朝天门夜空中璀璨梦幻的光柱是光的折射形成的
D.用手机拍摄过江索道的照片利用了小孔成像的原理

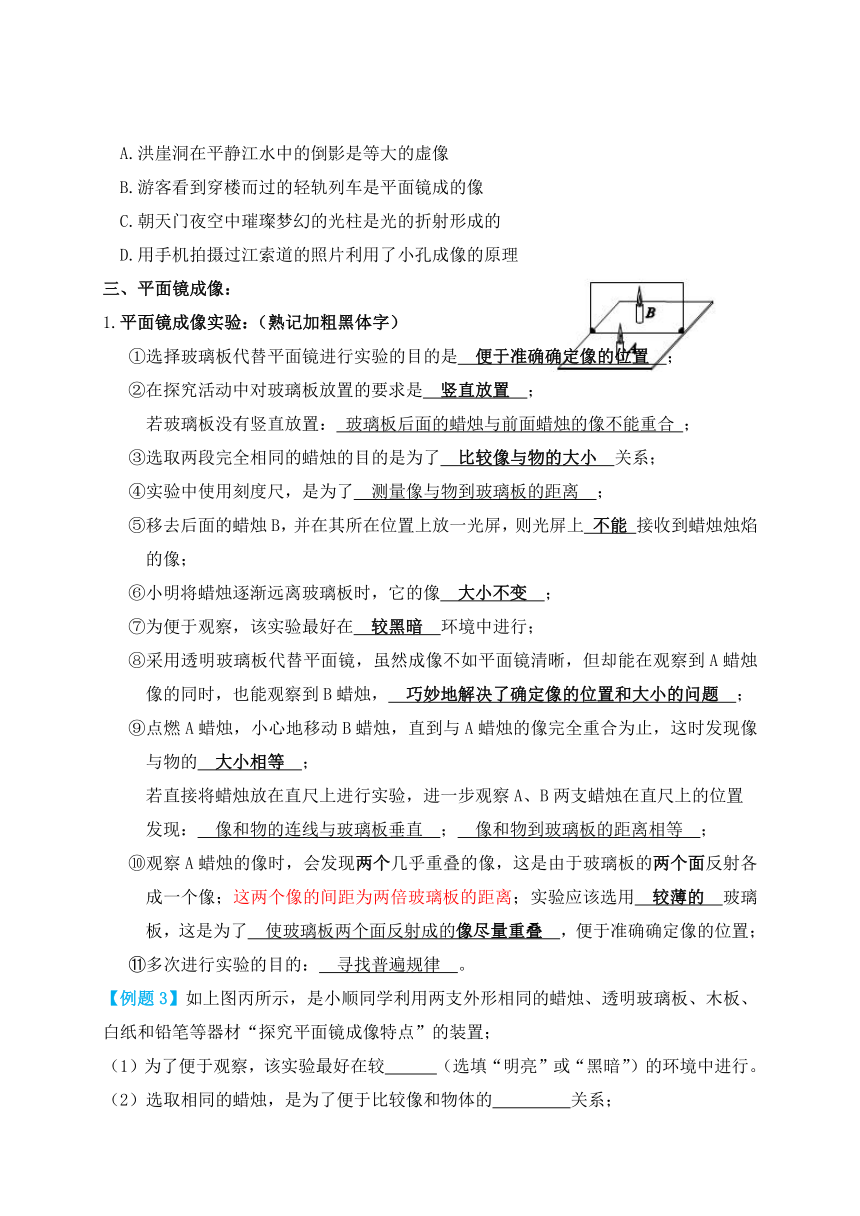

三、平面镜成像：
1.平面镜成像实验：（熟记加粗黑体字）
①选择玻璃板代替平面镜进行实验的目的是
便于准确确定像的位置
；
②在探究活动中对玻璃板放置的要求是
竖直放置
；
若玻璃板没有竖直放置：
玻璃板后面的蜡烛与前面蜡烛的像不能重合
；
③选取两段完全相同的蜡烛的目的是为了
比较像与物的大小
关系；
④实验中使用刻度尺，是为了
测量像与物到玻璃板的距离
；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上
不能
接收到蜡烛烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像
大小不变
；
⑦为便于观察，该实验最好在
较黑暗
环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛，
巧妙地解决了确定像的位置和大小的问题
；
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的
大小相等
；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现：
像和物的连线与玻璃板垂直
；
像和物到玻璃板的距离相等
；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用
较薄的
玻璃板，这是为了
使玻璃板两个面反射成的像尽量重叠
，便于准确确定像的位置；
?多次进行实验的目的：
寻找普遍规律
。
【例题3】如上图丙所示，是小顺同学利用两支外形相同的蜡烛、透明玻璃板、木板、白纸和铅笔等器材“探究平面镜成像特点”的装置；
（1）为了便于观察，该实验最好在较
（选填“明亮”或“黑暗”）的环境中进行。
（2）选取相同的蜡烛，是为了便于比较像和物体的
关系；

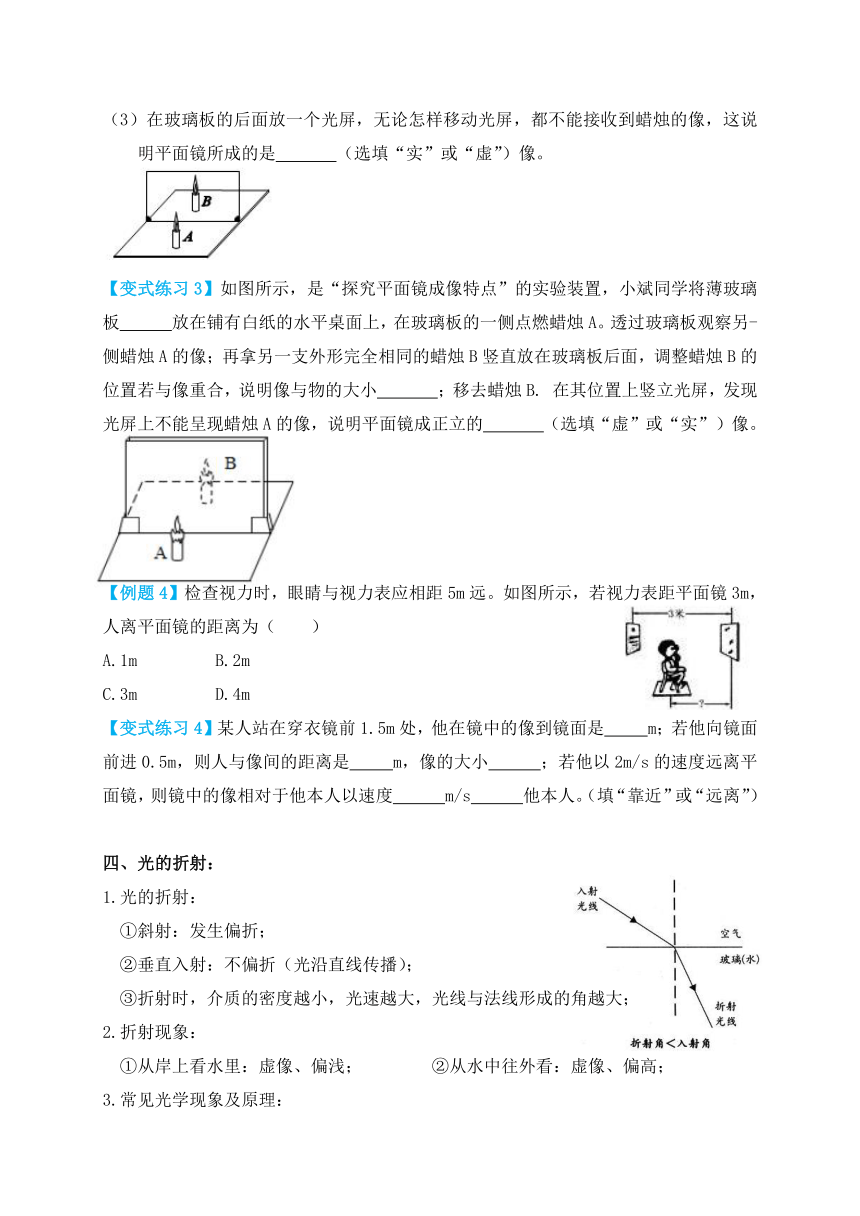

（3）在玻璃板的后面放一个光屏，无论怎样移动光屏，都不能接收到蜡烛的像，这说明平面镜所成的是
（选填“实”或“虚”）像。
【变式练习3】如图所示，是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板
放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A。透过玻璃板观察另-侧蜡烛A的像；再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面，调整蜡烛B的位置若与像重合，说明像与物的大小
；移去蜡烛B.
在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的
（选填“虚”或“实”）像。
【例题4】检查视力时，眼睛与视力表应相距5m远。如图所示，若视力表距平面镜3m，人离平面镜的距离为（
）
A.1m
B.2m
C.3m
D.4m
【变式练习4】某人站在穿衣镜前1.5m处，他在镜中的像到镜面是
m；若他向镜面前进0.5m，则人与像间的距离是
m，像的大小
；若他以2m/s的速度远离平面镜，则镜中的像相对于他本人以速度
m/s
他本人。（填“靠近”或“远离”）
四、光的折射：
1.光的折射：
①斜射：发生偏折；
②垂直入射：不偏折（光沿直线传播）；
③折射时，介质的密度越小，光速越大，光线与法线形成的角越大；
2.折射现象：
①从岸上看水里：虚像、偏浅；
②从水中往外看：虚像、偏高；
3.常见光学现象及原理：

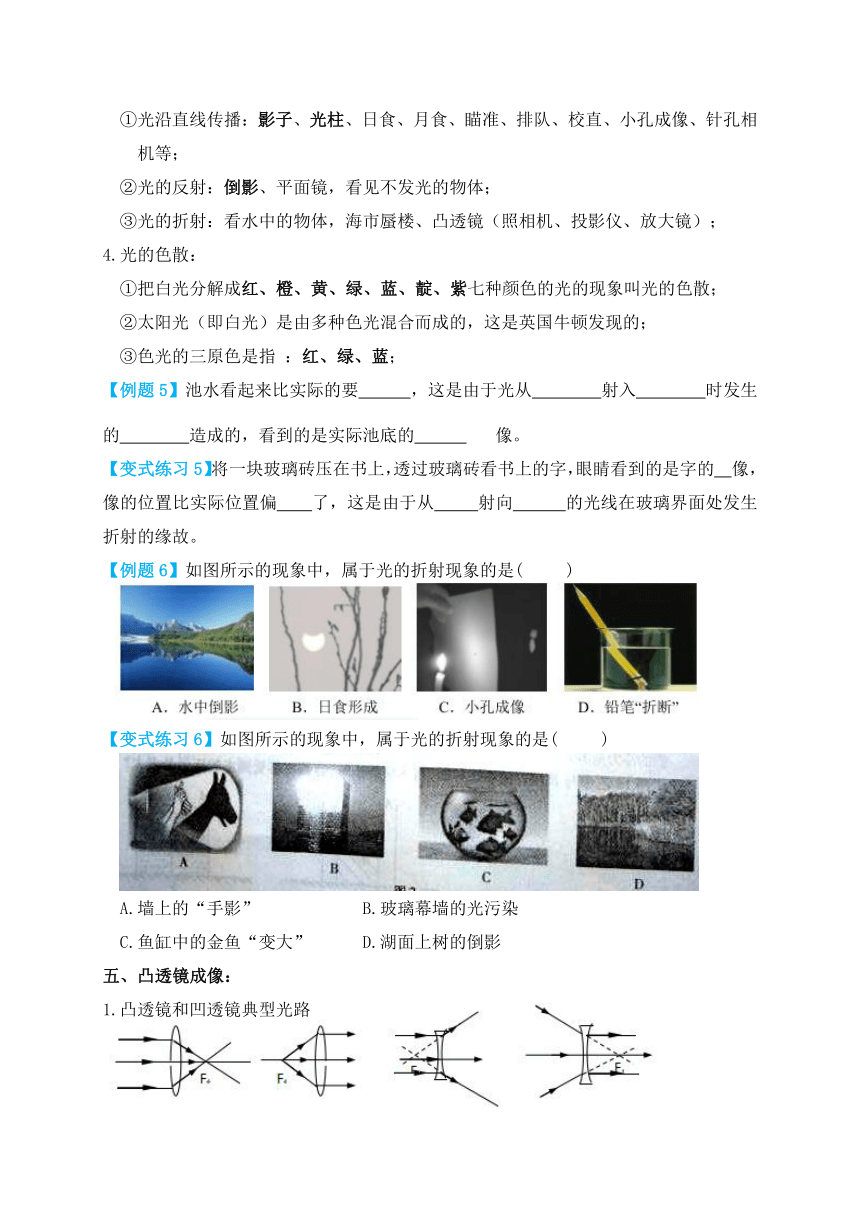

①光沿直线传播：影子、光柱、日食、月食、瞄准、排队、校直、小孔成像、针孔相机等；
②光的反射：倒影、平面镜，看见不发光的物体；
③光的折射：看水中的物体，海市蜃楼、凸透镜（照相机、投影仪、放大镜）；
4.光的色散：
①把白光分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光的现象叫光的色散；
②太阳光（即白光）是由多种色光混合而成的，这是英国牛顿发现的；
③色光的三原色是指
：红、绿、蓝；
【例题5】池水看起来比实际的要
，这是由于光从
射入
时发生的
造成的，看到的是实际池底的
像。
【变式练习5】将一块玻璃砖压在书上，透过玻璃砖看书上的字，眼睛看到的是字的
像，像的位置比实际位置偏
了，这是由于从
射向
的光线在玻璃界面处发生折射的缘故。
【例题6】如图所示的现象中，属于光的折射现象的是(
)
【变式练习6】如图所示的现象中，属于光的折射现象的是(
)
A.墙上的“手影”
B.玻璃幕墙的光污染
C.鱼缸中的金鱼“变大”
D.湖面上树的倒影
五、凸透镜成像：
1.凸透镜和凹透镜典型光路
2.凸透镜成像规律:
物距
倒正
大小
虚实
像距
应用
u>2f
倒立
缩小
实像
f照相机
u=2f
倒立
等大
实像
v=2f
f倒立
放大
实像
v>2f
投影仪
U=f
不成像
获得平行光
u正立
放大
虚像
v>u
放大镜
结论:①当物距大于一倍焦距时，成
像，当物距小于1倍焦距时，成
像；
②当物距大于2倍焦距时，成
像，当物距小于2倍焦距时，成
像；
③无论成什么像，当物体靠近焦点时，所成的像变
，且像距变
；
④所有的虚像都是
；所有的实像都是
；
⑤成放大的像：
；成缩小的像：
。
3.凸透镜成像说明：
①实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度；
②像与物体的移动方向相同（例：物体向左移动，像（光屏）也要向左移动）；
③在物体与凸透镜之间放一个凸透镜，相当于原来的凸透镜焦距变小（折射能力增强）；
则光屏应该靠近凸透镜；反之，放凹透镜，光屏远离凸透镜。
【例题7】（1）画出下列图中凸透镜的折射光线的方向：
（2）画出下列图中凹透镜的折射光线的方向：
【例题8】如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
(1)该凸透镜的焦距为
cm；
(2)实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在
；
(3)当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、
(选填“放大”或“缩小”)的实像，此时所成的像与
所成的像性质相同(选填“照相机”、“投影仪”或“放大镜”)；
(4)如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向
(选填“左”或“右”)移动才能在光屏上得到清晰的像。
【变式练习7】如图所示，凸透镜在光具座上50cm处，蜡烛在光具座上10cm处，移动光屏至74cm处时，光屏上恰好能成一个清晰的像。则：
（1）该凸透镜的焦距范围为
；
（2）此时凸透镜成像原理与
相同；（选填“放大镜”、“投影仪”或“照相机”）
（3）将蜡烛与光屏的位置互换，则光屏上成的是一个倒立
的实像；
（4）若保持原蜡烛及光屏的位置不动，移动凸透镜至
cm处时，光屏上会再次成一个清晰的像；
（5）若将蜡烛向右移动，要在光屏上成一个清晰的像，则光屏应该向
移动；
（6）若在蜡烛与凸透镜之间放一个近视眼镜片（凹透镜），保持蜡烛与凸透镜位置不动，则应向
移动光屏时，光屏上可以再次成像；
六、眼睛和眼镜：
1.眼睛：
①眼球相当于一架照相机；（倒立、缩小的实像）
②晶状体和角膜共同作用相当于一个凸透镜；
③眼球后部的视网膜相当于胶片（光屏）；
2.近视眼与远视眼：
①近视眼，像成在视网膜的前方；（晶体太厚）
②远视眼（又叫老花眼）像成在视网膜的后方；（晶体太薄）
【例题9】下面关于近视的说法中正确的是：（
）
A.近视眼镜镜片能把太阳光会聚于一点
B.近视眼镜是发散透镜
C.“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大
D.近视眼眼睛本身就是发散透镜
【变式练习8】现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降．下列关于近视眼及其矫正的原理图正确的是(　　)
A.甲
乙
B.甲
丁
C.丙
乙
D.丙
丁
2021年中考物理总复习
专题二
光学
光沿直线传播、光的反射、折射、凸透镜成像
（知识点和例题）
【光学考点】
章节
考点
考试题型
难易度
光现象
光沿直线传播、光的反射、折射的现象及应用
选择题
★
光的反射、折射作图、平面镜成像作图
作图题
★
光的反射规律、折射规律、平面镜成像
实验题
★★
凸透镜
凸透镜和凹透镜作图
作图题
★★
凸透镜成像特点及实验
实验题
★★
眼睛和眼镜（近视眼、远视眼成像特点及矫正）
选择题、填空题
★★
【光学知识点】
一、光沿直线传播：
1.光源：自身能发光的物体。
2.光沿直线传播：同一种均匀介质中，光沿直线传播。
3.光沿直线传播的现象及应用：
（1）现象：影子、日食、月食、光柱、小孔成像；
（2）应用：瞄准、排队、激光准直、校直、针孔相机；
4.小孔成像：小孔成像成倒立的实像，其像的形状与孔的形状无关；
①成像特点：倒立的实像；
②成像与小孔的形状：无关；
③成像原理：光沿直线传播；
【例题1】在图所示的光现象中，属于光的直线传播的是(
)
A.铅笔在水面处“折断”
B.树林中的阳光
C.平面镜中的陶罐
D.水中树的“倒影”
【答案】B
【变式练习1】一工棚的油毡屋顶上有一个小孔，太阳光通过它后落在地面上形成一个圆形光斑，这一现象表明（
）
A.小孔的形状一定是圆的
B.太阳的形状是圆的
C.地面上的光斑是太阳的像
D.光是沿直线传播的
【答案】B
二、光的反射：
1.光的反射定律：三线同面、法线居中、两角相等、光路可逆；
说明：反射作图（考试）：
①法线用虚线表示；②垂直符号；③光线上要有箭头。
2.人能看见物体：不发光物体把照在它上面的光反射进入我们的眼睛。
3.反射分类：镜面反射和漫反射；（都遵循反射规律）
人能从各个方向看到本身不发光的物体，是由于光射到物体上发生漫反射的缘故。
人能看见不发光物体的原理：光的反射；（例如：看见汽车在行驶）
4.平面镜成像特点：等大、等距、垂直、虚像；
①正立的、等大的、虚像；
②像、物分居平面镜两侧；
③像、物到镜面的距离相等：u=v；
④像、物的连线与镜面垂直；（像与物关于平面镜对称）
⑤物体面镜，像也面镜，靠近的速度大小相等；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
5.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号
②像用虚线画。
【例题2】如图所示现象中，由于光的反射形成的是(
)
A.树在水中的“倒影”
B.水面处于“折断”的铅笔
C.阳光下树的影子
D.天空中出现的彩虹
【答案】A
【变式练习2】如图所示的重庆网红图片，相关描述正确的是（　　）
A.洪崖洞在平静江水中的倒影是等大的虚像
B.游客看到穿楼而过的轻轨列车是平面镜成的像
C.朝天门夜空中璀璨梦幻的光柱是光的折射形成的
D.用手机拍摄过江索道的照片利用了小孔成像的原理
【答案】A
三、平面镜成像：
1.平面镜成像实验：（熟记加粗黑体字）
①选择玻璃板代替平面镜进行实验的目的是
便于准确确定像的位置
；
②在探究活动中对玻璃板放置的要求是
竖直放置
；
若玻璃板没有竖直放置：
玻璃板后面的蜡烛与前面蜡烛的像不能重合
；
③选取两段完全相同的蜡烛的目的是为了
比较像与物的大小
关系；
④实验中使用刻度尺，是为了
测量像与物到玻璃板的距离
；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上
不能
接收到蜡烛烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像
大小不变
；
⑦为便于观察，该实验最好在
较黑暗
环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛，
巧妙地解决了确定像的位置和大小的问题
；
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的
大小相等
；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现：
像和物的连线与玻璃板垂直
；
像和物到玻璃板的距离相等
；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用
较薄的
玻璃板，这是为了
使玻璃板两个面反射成的像尽量重叠
，便于准确确定像的位置；
?多次进行实验的目的：
寻找普遍规律
。
【例题3】如上图丙所示，是小顺同学利用两支外形相同的蜡烛、透明玻璃板、木板、白纸和铅笔等器材“探究平面镜成像特点”的装置；
（1）为了便于观察，该实验最好在较
（选填“明亮”或“黑暗”）的环境中进行。
（2）选取相同的蜡烛，是为了便于比较像和物体的
关系；
（3）在玻璃板的后面放一个光屏，无论怎样移动光屏，都不能接收到蜡烛的像，这说明平面镜所成的是
（选填“实”或“虚”）像。
【答案】（1）黑暗；（2）大小；（3）虚。
【变式练习3】如图所示，是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板
放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A。透过玻璃板观察另-侧蜡烛A的像；再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面，调整蜡烛B的位置若与像重合，说明像与物的大小
；移去蜡烛B.
在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的
（选填“虚”或“实”）像。
【答案】垂直；相等；虚。
【例题4】检查视力时，眼睛与视力表应相距5m远。如图所示，若视力表距平面镜3m，人离平面镜的距离为（
）
A.1m
B.2m
C.3m
D.4m
【答案】B
【变式练习4】某人站在穿衣镜前1.5m处，他在镜中的像到镜面是
m；若他向镜面前进0.5m，则人与像间的距离是
m，像的大小
；若他以2m/s的速度远离平面镜，则镜中的像相对于他本人以速度
m/s
他本人。（填“靠近”或“远离”）
【答案】1.5；2；不变；4；远离。
四、光的折射：
1.光的折射：
①斜射：发生偏折；
②垂直入射：不偏折（光沿直线传播）；
③折射时，介质的密度越小，光速越大，光线与法线形成的角越大；
2.折射现象：
①从岸上看水里：虚像、偏浅；
②从水中往外看：虚像、偏高；
3.常见光学现象及原理：
①光沿直线传播：影子、光柱、日食、月食、瞄准、排队、校直、小孔成像、针孔相机等；
②光的反射：倒影、平面镜，看见不发光的物体；
③光的折射：看水中的物体，海市蜃楼、凸透镜（照相机、投影仪、放大镜）；
4.光的色散：
①把白光分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光的现象叫光的色散；
②太阳光（即白光）是由多种色光混合而成的，这是英国牛顿发现的；
③色光的三原色是指
：红、绿、蓝；
【例题5】池水看起来比实际的要
，这是由于光从
射入
时发生的
造成的，看到的是实际池底的
像。
【答案】池水看起来比实际的要
浅
，这是由于光从
水中
射入
空气中
时发生的
折射
造成的，看到的是实际池底的
虚
像。
【变式练习5】将一块玻璃砖压在书上，透过玻璃砖看书上的字，眼睛看到的是字的
像，像的位置比实际位置偏
了，这是由于从
射向
的光线在玻璃界面处发生折射的缘故。
【答案】虚；高；玻璃；空气。
【例题6】如图所示的现象中，属于光的折射现象的是(
)
【答案】D
【变式练习6】如图所示的现象中，属于光的折射现象的是(
)
A.墙上的“手影”
B.玻璃幕墙的光污染
C.鱼缸中的金鱼“变大”
D.湖面上树的倒影
【答案】C
五、凸透镜成像：
1.凸透镜和凹透镜典型光路
2.凸透镜成像规律:
物距
倒正
大小
虚实
像距
应用
u>2f
倒立
缩小
实像
f照相机
u=2f
倒立
等大
实像
v=2f
f倒立
放大
实像
v>2f
投影仪
U=f
不成像
获得平行光
u正立
放大
虚像
v>u
放大镜
结论:①当物距大于一倍焦距时，成
实
像，当物距小于1倍焦距时，成
虚
像；
②当物距大于2倍焦距时，成
缩小
像，当物距小于2倍焦距时，成
放大
像；
③无论成什么像，当物体靠近焦点时，所成的像变
大
，且像距变
大
；
④所有的虚像都是
正立的
；所有的实像都是
倒立的
；
⑤成放大的像：
v﹥u
；成缩小的像：
v﹤u
。
3.凸透镜成像说明：
①实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度；
②像与物体的移动方向相同（例：物体向左移动，像（光屏）也要向左移动）；
③在物体与凸透镜之间放一个凸透镜，相当于原来的凸透镜焦距变小（折射能力增强）；
则光屏应该靠近凸透镜；反之，放凹透镜，光屏远离凸透镜。
【例题7】（1）画出下列图中凸透镜的折射光线的方向：
（2）画出下列图中凹透镜的折射光线的方向：
【答案】如下：
【例题8】如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小楠用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
(1)该凸透镜的焦距为
cm；
(2)实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在
；
(3)当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立、
(选填“放大”或“缩小”)的实像，此时所成的像与
所成的像性质相同(选填“照相机”、“投影仪”或“放大镜”)；
(4)如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向
(选填“左”或“右”)移动才能在光屏上得到清晰的像。
【答案】（1）10.0；（2）同一高度；（3）缩小；照相机；（4）右。
【变式练习7】如图所示，凸透镜在光具座上50cm处，蜡烛在光具座上10cm处，移动光屏至74cm处时，光屏上恰好能成一个清晰的像。则：
（1）该凸透镜的焦距范围为
；
（2）此时凸透镜成像原理与
相同；（选填“放大镜”、“投影仪”或“照相机”）
（3）将蜡烛与光屏的位置互换，则光屏上成的是一个倒立
的实像；
（4）若保持原蜡烛及光屏的位置不动，移动凸透镜至
cm处时，光屏上会再次成一个清晰的像；
（5）若将蜡烛向右移动，要在光屏上成一个清晰的像，则光屏应该向
移动；
（6）若在蜡烛与凸透镜之间放一个近视眼镜片（凹透镜），保持蜡烛与凸透镜位置不动，则应向
移动光屏时，光屏上可以再次成像；
【答案】（1）12cm六、眼睛和眼镜：
1.眼睛：
①眼球相当于一架照相机；（倒立、缩小的实像）
②晶状体和角膜共同作用相当于一个凸透镜；
③眼球后部的视网膜相当于胶片（光屏）；
2.近视眼与远视眼：
①近视眼，像成在视网膜的前方；（晶体太厚）
②远视眼（又叫老花眼）像成在视网膜的后方；（晶体太薄）
【例题9】下面关于近视的说法中正确的是：（
）
A.近视眼镜镜片能把太阳光会聚于一点
B.近视眼镜是发散透镜
C.“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大
D.近视眼眼睛本身就是发散透镜
【答案】B
【变式练习8】现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降．下列关于近视眼及其矫正的原理图正确的是(　　)
A.甲
乙
B.甲
丁
C.丙
乙
D.丙
丁
【答案】A
