知识概括
透镜
透镜的种类
（1）凸透镜：中间_厚_、边缘_薄_的透镜。如：远视镜片，照相机的镜头、放大镜等
（2）凹透镜：中间__薄__、边缘__厚__的透镜。如：近视镜片；
基本概念：主光轴：过透镜两个球面球心的直线；
光心：通常情况下位于透镜的几何中心用“O”表示。
焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫
___焦点____；用“F”表示。
焦距：____焦点____到_____光心____的距离焦距用“f”表示。
凸透镜对光有_____会聚_____作用，凹透镜对光有_____发散______作用。
三条特殊光线（要求会画）：
凸透镜成像的规律：
器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）

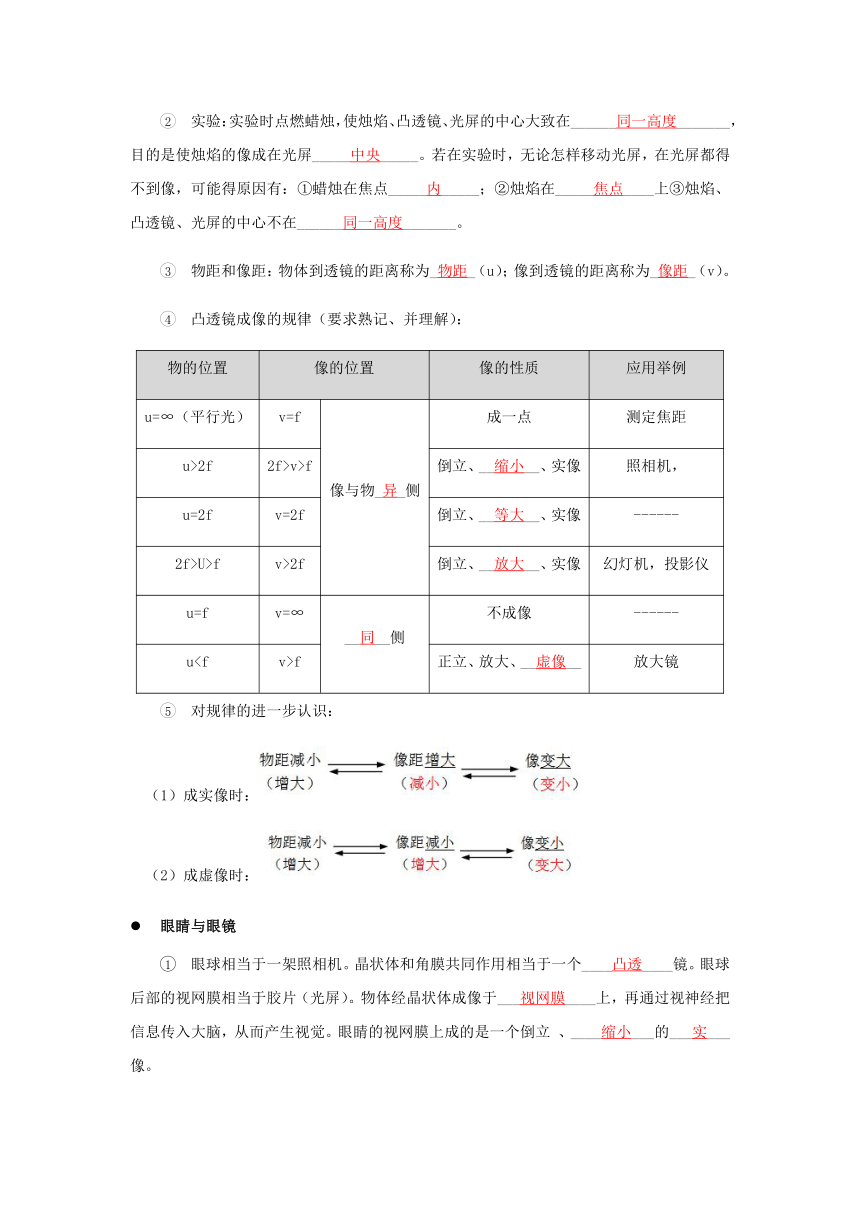

实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在______同一高度_______，目的是使烛焰的像成在光屏_____中央_____。若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点_____内_____；②烛焰在_____焦点____上③烛焰、凸透镜、光屏的中心不在______同一高度_______。
物距和像距：物体到透镜的距离称为_物距_（u）；像到透镜的距离称为_像距_（v）。
凸透镜成像的规律（要求熟记、并理解）：
物的位置
像的位置
像的性质
应用举例
u=∞（平行光）
v=f
像与物_异_侧
成一点
测定焦距
u>2f
2f>v>f
倒立、__缩小__、实像
照相机，
u=2f
v=2f
倒立、__等大__、实像
------
2f>U>f
v>2f
倒立、__放大__、实像
幻灯机，投影仪
u=f
v=∞
__同__侧
不成像
------
uv>f
正立、放大、__虚像__
放大镜
对规律的进一步认识：
（1）成实像时：
（2）成虚像时：
眼睛与眼镜
眼球相当于一架照相机。晶状体和角膜共同作用相当于一个____凸透____镜。眼球后部的视网膜相当于胶片（光屏）。物体经晶状体成像于___视网膜____上，再通过视神经把信息传入大脑，从而产生视觉。眼睛的视网膜上成的是一个倒立 、____缩小___的___实___像。

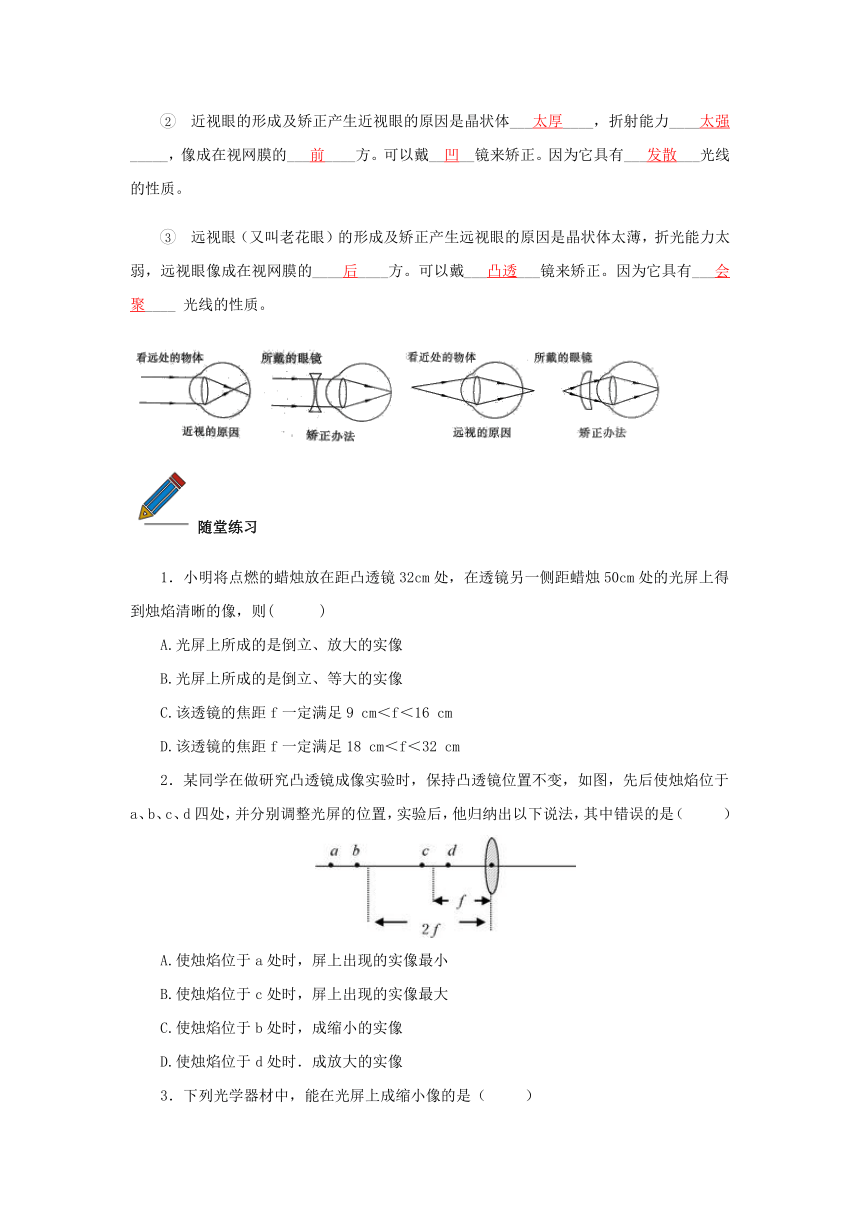

近视眼的形成及矫正产生近视眼的原因是晶状体___太厚____，折射能力____太强_____，像成在视网膜的___前____方。可以戴__凹__镜来矫正。因为它具有___发散___光线的性质。
远视眼（又叫老花眼）的形成及矫正产生远视眼的原因是晶状体太薄，折光能力太弱，远视眼像成在视网膜的____后____方。可以戴___凸透___镜来矫正。因为它具有___会聚____ 光线的性质。
随堂练习
小明将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距蜡烛50cm处的光屏上得到烛焰清晰的像，则(?? )
A.光屏上所成的是倒立、放大的实像????
B.光屏上所成的是倒立、等大的实像
C.该透镜的焦距f一定满足9 cm＜f＜16 cm???
D.该透镜的焦距f一定满足18 cm＜f＜32 cm
某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，如图，先后使烛焰位于a、b、c、d四处，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是（?? ）
A.使烛焰位于a处时，屏上出现的实像最小?
B.使烛焰位于c处时，屏上出现的实像最大
C.使烛焰位于b处时，成缩小的实像??
D.使烛焰位于d处时．成放大的实像

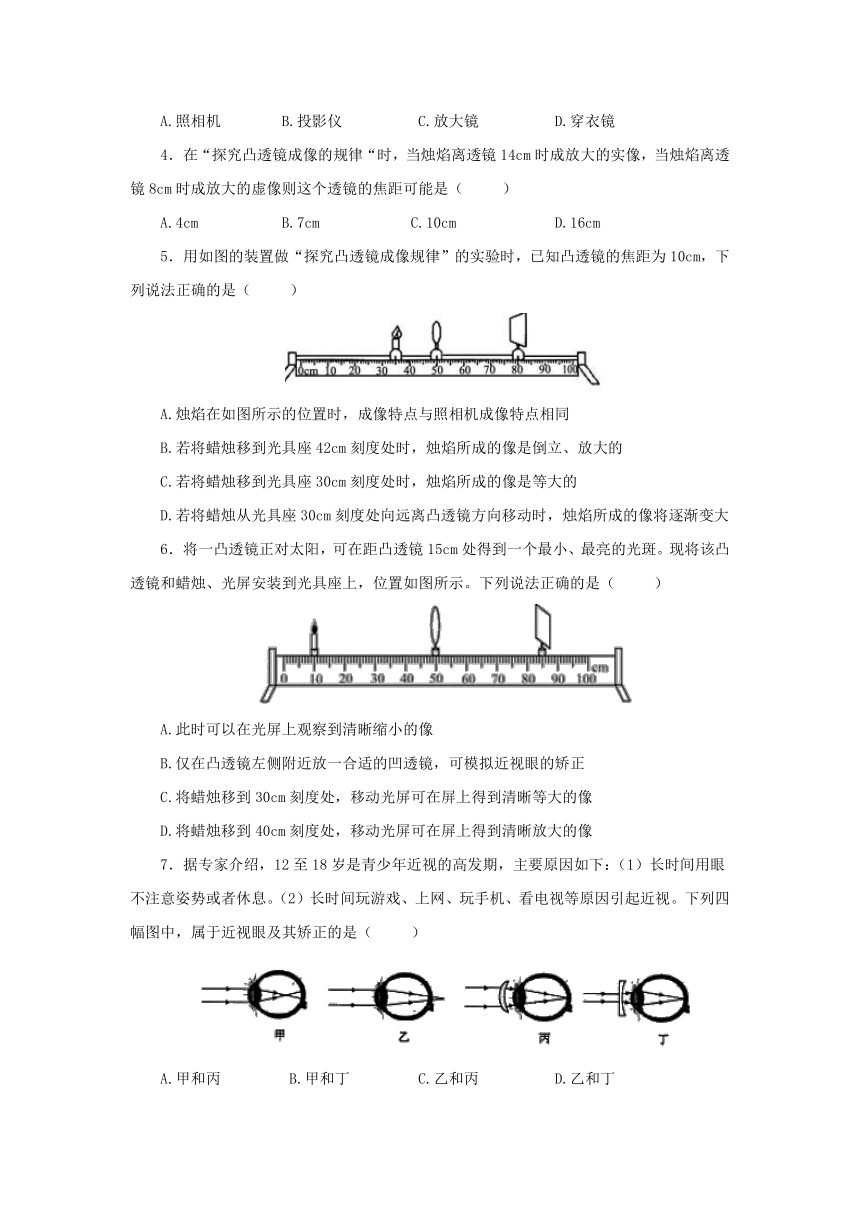

下列光学器材中，能在光屏上成缩小像的是（ ??）
A.照相机 ?B.投影仪? ?C.放大镜?? ??D.穿衣镜
在“探究凸透镜成像的规律“时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像则这个透镜的焦距可能是（?? ）
A.4cm??? ?B.7cm??? C.10cm? D.16cm
用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（?? ）
A.烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B.若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C.若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D.若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示。下列说法正确的是（?? ）
A.此时可以在光屏上观察到清晰缩小的像
B.仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正
C.将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像
D.将蜡烛移到40cm刻度处，移动光屏可在屏上得到清晰放大的像
据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。下列四幅图中，属于近视眼及其矫正的是（?? ）
A.甲和丙?? ?B.甲和丁?? C.乙和丙??? D.乙和丁
小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（?? ）
A.该透镜只能成放大的像?
B.该透镜可以用作近视眼镜
C.该透镜可以用作照相机镜头
D.字到透镜的距离小于此透镜的焦距
小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图。则下列四个选项中，判断正确的是（?? ）
A.若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B.若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C.若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D.若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（?? ）
A.光屏上所成的是倒立、放大的实像
B.该透镜的焦距f小于9cm
C.将点燃的蜡烛移至距透镜9cm处，不能观察到烛焰放大的虚像
D.透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像
在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（? ）
A.由甲图可知该透镜焦距为40cm
B.乙图中成的是倒立放大的实像，符合放大镜的成像原理
C.乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，成像情况符合投影仪的原理
D.如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
39528750如图所示，物体AB在凸透镜另一侧能成一个等大、倒立的实像，物距u＝OB，像距v＝OD，凸透镜的焦距为f．其中物距、像距和焦距之间的关系
（1）请你结合数学知识证明凸透镜成等大实像的条件是u＝2f；
（2）物理学中用像距和物距的比值来表示凸透镜的放大率，即m＝ ，请你结合公式和投影仪成像时u和v的大小关系，说明投影仪成像时放大率m是大于1还是小于1。
利用如图所示的光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验。
（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛(如图所示)，则C处应放置________(选填“凸透镜”或“光屏”)，器材正确放置后，调节烛焰、凸透镜和光屏的中心在同一高度上，目的是________。
（2）实验小组在探究凸透镜成像规律后，得到了如表数据：
实验序号
物距u/cm
焦距f/cm
像的性质
像距v/cm
1
30
10
倒立、缩小实像
15
2
25
10
倒立、缩小实像
16.7
3
15
10
倒立、放大实像
4
14
10
倒立、放大实像
35
5
30
12
倒立、缩小实像
20
6
30
15
倒立，等大实像
30
①正确操作后表中实验序号3的像距应为_______cm，此次像比实验序号4的像________(选填“大”或“小”)
②从数据可得到结论：物距一定时，焦距越大，所成的实像像距越________。人眼的晶状体相当于一个凸透镜，视网膜相当于光屏，为了看清物体，人眼在由远到近观察物体时，晶状体的焦距会________(选填“变大”“不变”或“变小”)
利用如图所示的装置对眼睛的成像原理进行探究，凸透镜的焦距f＝10cm
（1）小张按如图所示的顺序安放好蜡烛、凸透镜和光屏，点燃蜡烛后，发现无论怎样移动光屏都找不到烛焰的像，以下选项中不足以解释其原因的是 ????。
A.蜡烛在透镜的焦点上 B.蜡烛在透镜的两倍焦距处
C.物距小于透镜的一倍焦距 D.光屏、凸透镜和烛焰的中心不在同一高度
（2）图中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的视网膜。应将光屏向_______（选填“左”或“右”）移动，光屏上才可接收到一个清晰的倒立、缩小的实像
（3）实验过程中，如果用硬纸板将凸透镜上半部分遮挡住，看到光屏上的像将变________（填“亮”或“暗”）；
（4）若进一步探究远视眼的成因，小张应更换一个焦距________（选填“更大”或“更小”）的凸透镜进行对比实验分析。
在某次探究凸透镜成像规律的实验中，所使用的凸透镜焦距是15cm。
（1）如图所示，当把凸透镜成固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在________（选填“I”“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的________（选填“放大”或“缩小”）倒立的实像；照相机、投影仪和放大镜是常用的三种光学仪器，其中________遵循此成像规律。
（2）若将一个不透明小于透镜的小圆纸片贴在凸透镜的中央，则在另一侧的光屏上________得到完整的像（选填“能”或“不能”）。
（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了：为了使光屏上再次得到清晰的像，光屏应向________移动；若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是________透镜，可以用来矫正________（选填“近视”或“远视”）眼。
（4）在探究凸透镜成像规律的实验中，当蜡烛从很远处向二倍焦距处移动时，物体移动的速度 像移动的速度（选填“大于”、“小于”或“等于”）。
小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜。
（1）将凸透镜安装在光具座上，用平行光做光源，移动光屏，在光屏上得到一个最小、最亮的光斑，如图所示，则该凸透镜的焦距为________cm。
（2）正确安装并调节好实验装置后，小明同学进一步实验，当调整烛焰到距凸透镜25 cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、________(选填“放大”或“缩小”)的清晰的实像。
（3）应用(2)中描述的凸透镜成像原理，可以制成________(选填“放大镜”“投影仪”或“照相机”)。
（4）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的________（选填“前面”或“后面”）。
在“探究凸透镜成像规律”的试验中，凸透镜的焦距为10cm．
（1）图中的物距u=________cm．
（2）点燃的蜡烛、凸透镜的位置如图所示，并保持不动，需将光屏的从现在的位置向________（选填“左”或“右”）移动到一定范围内才能在光屏上得到清晰的像．
（3）当蜡烛燃烧一段时间后会变短，烛焰的像会向________偏离光屏中心。
（4）用这套装置模拟人眼成像，在光屏上得到清晰的像之后，再蜡烛和凸透镜之间，给透镜戴上近视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏________（选填“远离”或“靠近”）透镜．
某实验小组进行“探究凸透镜成像规律”的实验图所示：
（1）由图甲可知，该凸透镜的焦距是________cm。
（2）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏低，要想使像成在光屏中央，应调节蜡烛使烛焰向________（填“上”或“下”）移动。
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的________点，此成像规律应用在________上（填一种器材名称）
