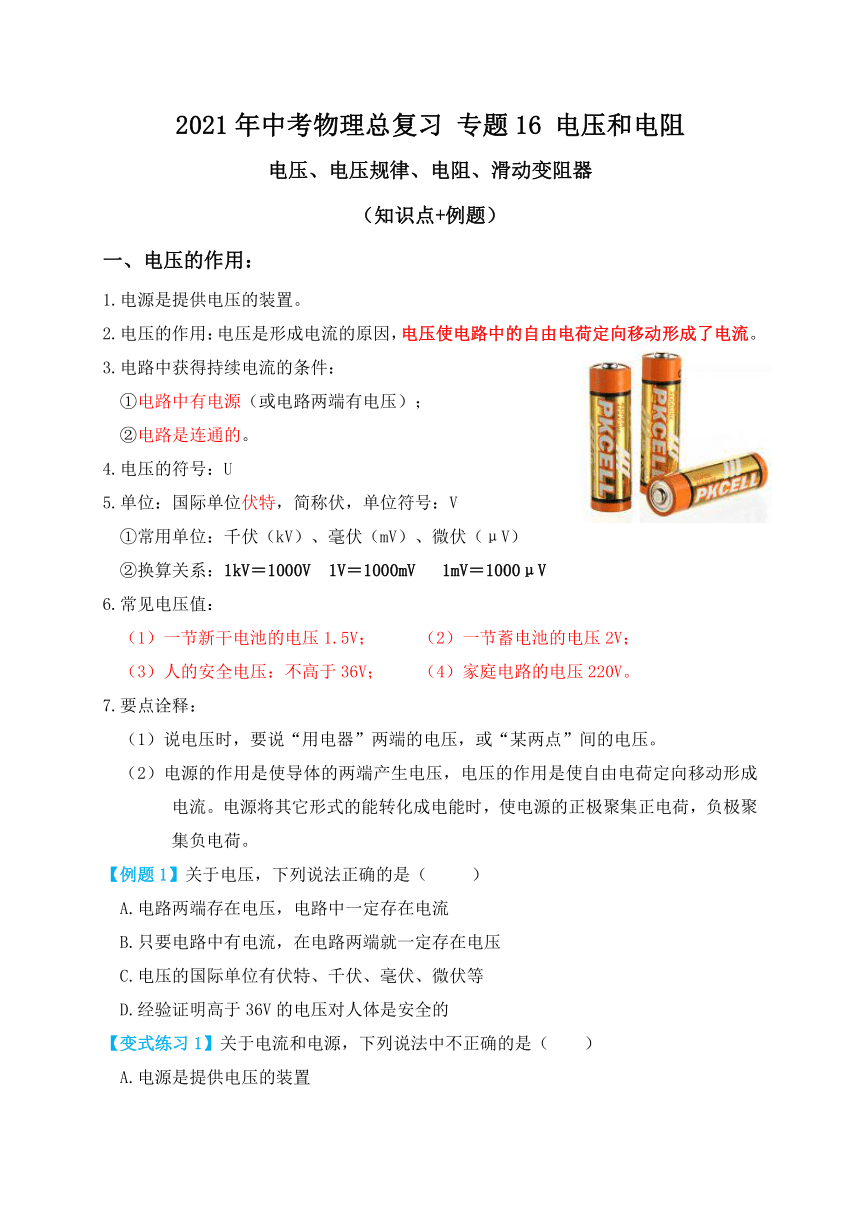

2021年中考物理总复习 专题16 电压和电阻
电压、电压规律、电阻、滑动变阻器
（知识点+例题）
一、电压的作用：
1.电源是提供电压的装置。
2.电压的作用：电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3.电路中获得持续电流的条件：
①电路中有电源（或电路两端有电压）；
②电路是连通的。
4.电压的符号：U
5.单位：国际单位伏特，简称伏，单位符号：V
①常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
②换算关系：1kV＝1000V　1V＝1000mV　 1mV＝1000μV
6.常见电压值：
（1）一节新干电池的电压1.5V； （2）一节蓄电池的电压2V；
（3）人的安全电压：不高于36V； （4）家庭电路的电压220V。
7.要点诠释：
（1）说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
（2）电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
【例题1】关于电压，下列说法正确的是（ ）
A.电路两端存在电压，电路中一定存在电流
B.只要电路中有电流，在电路两端就一定存在电压
C.电压的国际单位有伏特、千伏、毫伏、微伏等
D.经验证明高于36V的电压对人体是安全的
【变式练习1】关于电流和电源，下列说法中不正确的是（　　）
A.电源是提供电压的装置
B.电荷的移动就形成电流
C.金属导体中的电流方向与自由电子定向移动的方向相反
D.正在消耗电能的用电器中一定有电流通过

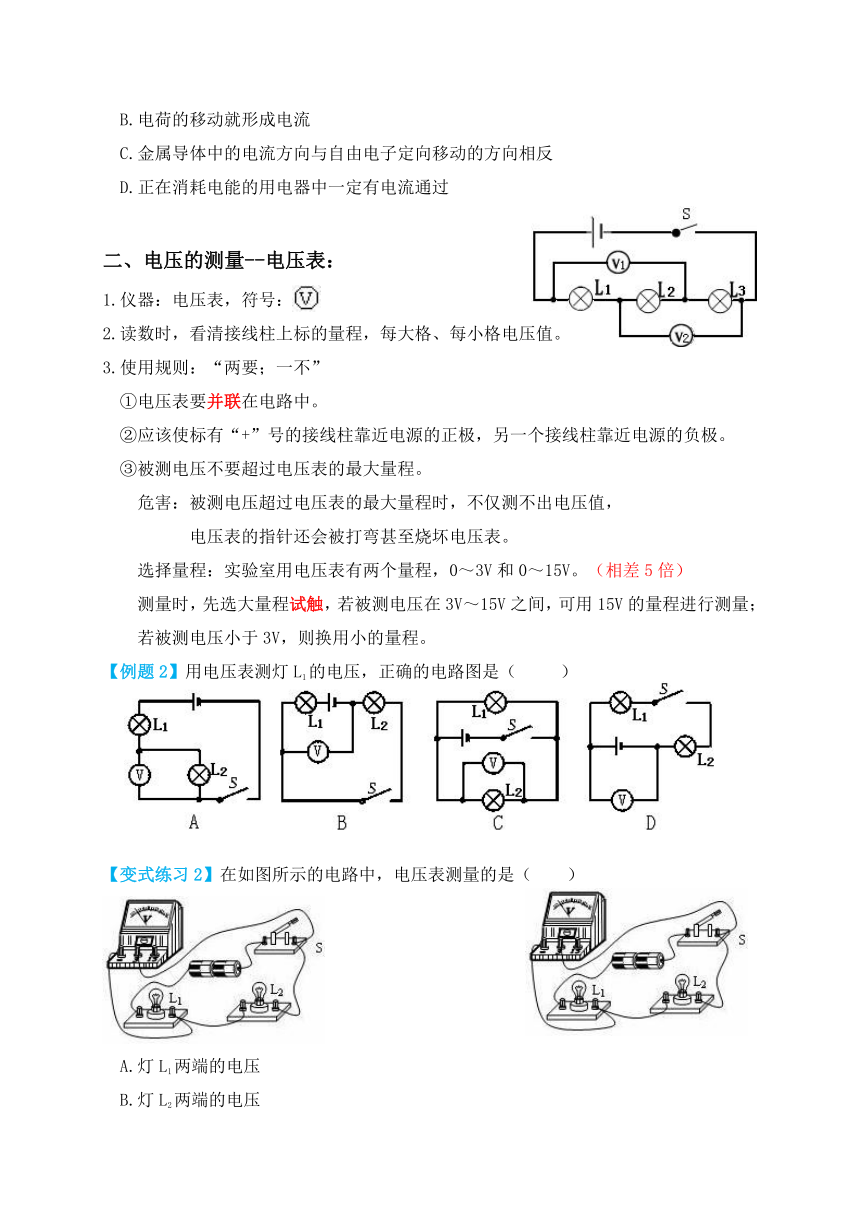

二、电压的测量--电压表：
1.仪器：电压表，符号：
2.读数时，看清接线柱上标的量程，每大格、每小格电压值。
3.使用规则：“两要；一不”
①电压表要并联在电路中。
②应该使标有“+”号的接线柱靠近电源的正极，另一个接线柱靠近电源的负极。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，
电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程，0～3V和0～15V。（相差5倍）
测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；
若被测电压小于3V，则换用小的量程。
【例题2】用电压表测灯L1的电压，正确的电路图是（ ）
【变式练习2】在如图所示的电路中，电压表测量的是（　　）
A.灯L1两端的电压
B.灯L2两端的电压
C.电源两端的电压
D.开关S两端的电压

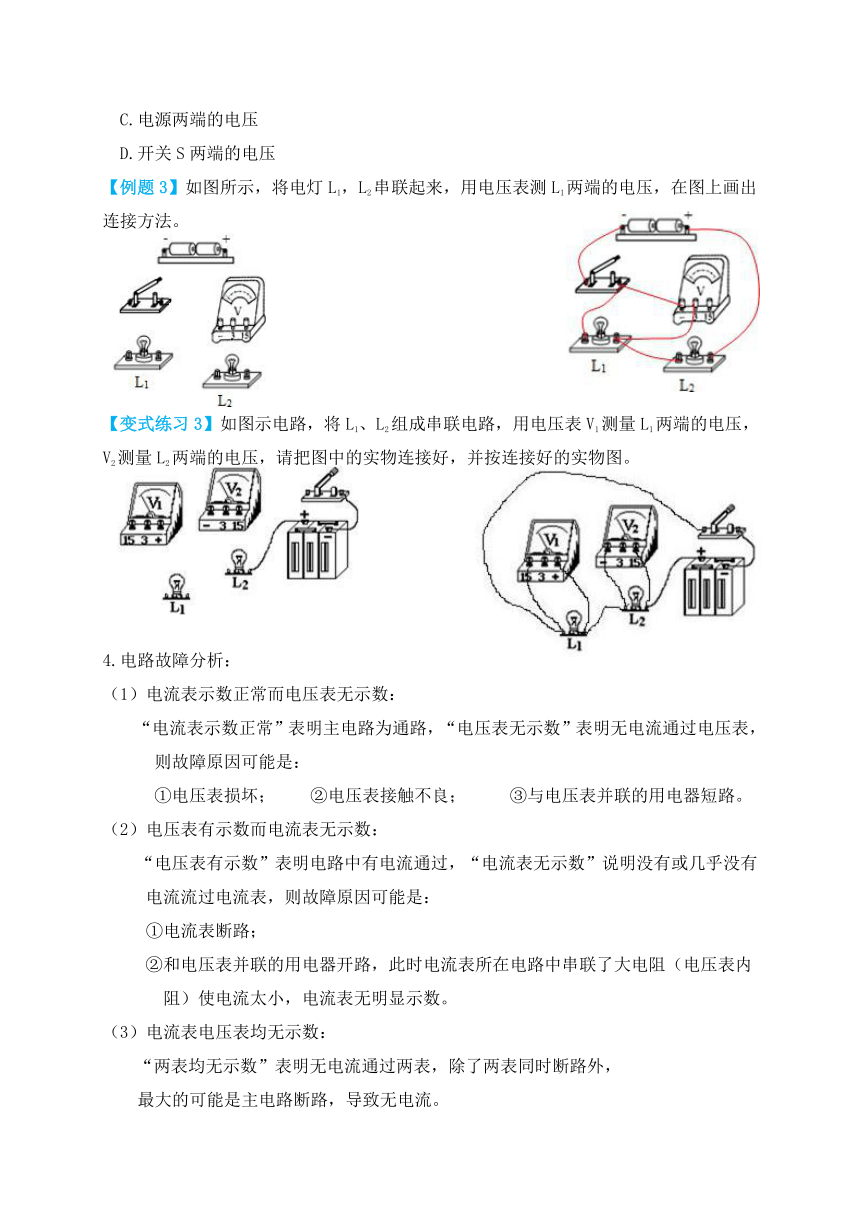

【例题3】如图所示，将电灯L1，L2串联起来，用电压表测L1两端的电压，在图上画出连接方法。
【变式练习3】如图示电路，将L1、L2组成串联电路，用电压表V1测量L1两端的电压，V2测量L2两端的电压，请把图中的实物连接好，并按连接好的实物图。
4.电路故障分析：
（1）电流表示数正常而电压表无示数：
　“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：
①电压表损坏； ②电压表接触不良； ③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数：
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：
①电流表断路；
②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
（3）电流表电压表均无示数：
“两表均无示数”表明无电流通过两表，除了两表同时断路外，
最大的可能是主电路断路，导致无电流。
【例题4】小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。若电路中只有一处故障，则可能是（　　）
A.灯泡L1短路 B.灯泡L1断路
C.灯泡L2断路 D.灯泡L2短路
【变式练习4】如图所示，闭合开关后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（　　）
A.电流表坏了或没接好 B.L1灯丝烧断了
C.L2灯丝烧断了 D.L1灯被短路了
三、串联、并联电路中的电压规律：
电路 串联 并联
电压规律 电源电压等于各用电器两端电压之和 各之路上电压相等，且等于电源电压
公式 U=U1+U2+…+Un U=U1=U2=…=Un
【例题5】如右图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L2两端的电压为（　　）
A.2.6V B.3.4V
C.6V D.8.6V
【变式练习5】在下左图所示的电路中，电源电压为9V。开关闭合后，电压表V1示数为6V，V2示数为5V，灯L1两端的电压为 V，L2两端的电压为 V，灯L3两端的电压为 V。

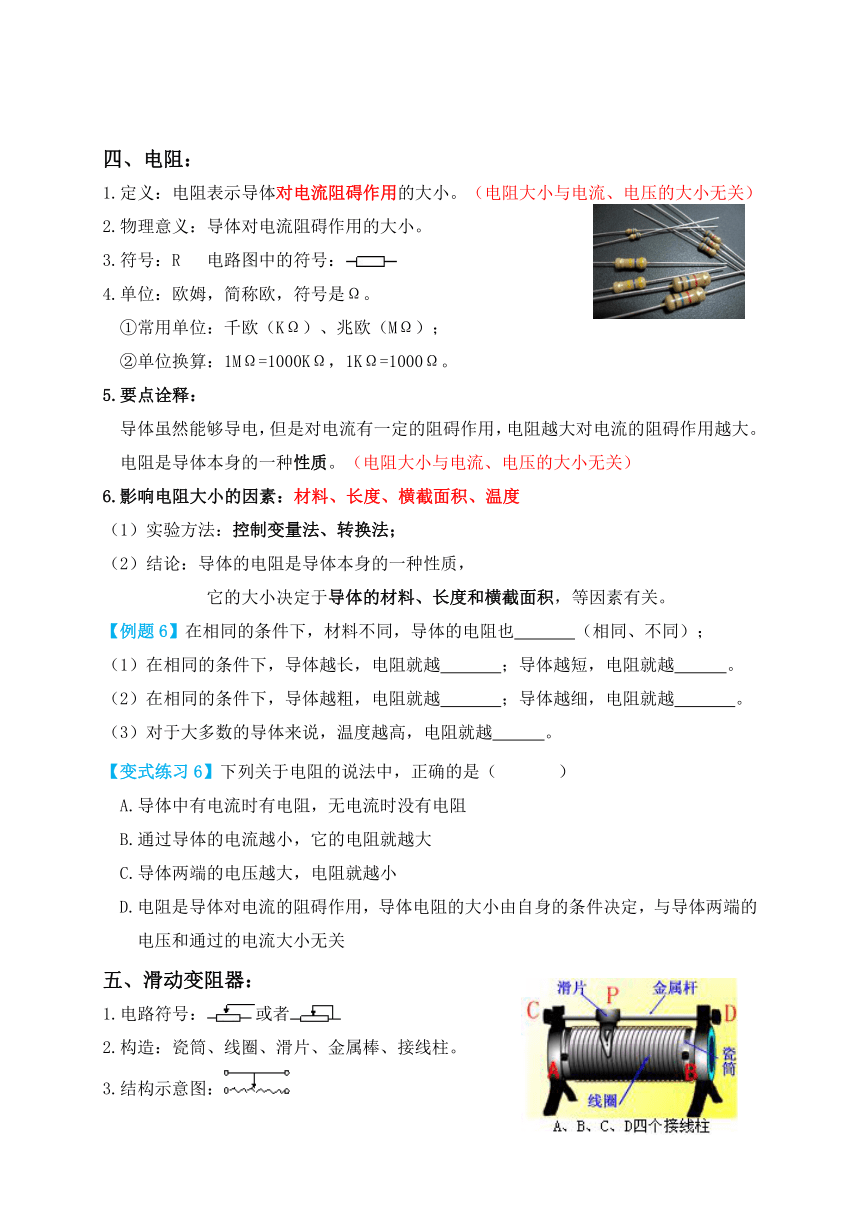

四、电阻：
1.定义：电阻表示导体对电流阻碍作用的大小。（电阻大小与电流、电压的大小无关）
2.物理意义：导体对电流阻碍作用的大小。
3.符号：R 电路图中的符号：
4.单位：欧姆，简称欧，符号是Ω。
①常用单位：千欧（KΩ）、兆欧（MΩ）；
②单位换算：1MΩ=1000KΩ，1KΩ=1000Ω。
5.要点诠释：
导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。
电阻是导体本身的一种性质。（电阻大小与电流、电压的大小无关）
6.影响电阻大小的因素：材料、长度、横截面积、温度
（1）实验方法：控制变量法、转换法；
（2）结论：导体的电阻是导体本身的一种性质，
它的大小决定于导体的材料、长度和横截面积，等因素有关。
【例题6】在相同的条件下，材料不同，导体的电阻也 （相同、不同）；
（1）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。
（2）在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。
（3）对于大多数的导体来说，温度越高，电阻就越 。
【变式练习6】下列关于电阻的说法中，正确的是（ ???）
A.导体中有电流时有电阻，无电流时没有电阻
B.通过导体的电流越小，它的电阻就越大
C.导体两端的电压越大，电阻就越小
D.电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关
五、滑动变阻器：
1.电路符号：或者
2.构造：瓷筒、线圈、滑片、金属棒、接线柱。
3.结构示意图：
4.变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻。
5.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
1.5A表示滑动变阻器允许通过的最大电流为1.5A。
6.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
①改变用电器两端的电压（分压）；
②保护电路（限流）。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到最大处。
8.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。
9.旋盘式电阻箱：
（1）结构：两个接线柱、旋盘。
（2）变阻原理：转动旋盘，可以得到 0～9999Ω之间的任意阻值。
（3）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
【例题7】将两只滑动变阻器按右上图所示的方法连接，如果把a?、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
【变式练习7】如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（　　）
2021年中考物理总复习 专题16 电压和电阻
电压、电压规律、电阻、滑动变阻器
（知识点+例题）
一、电压的作用：
1.电源是提供电压的装置。
2.电压的作用：电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3.电路中获得持续电流的条件：
①电路中有电源（或电路两端有电压）；
②电路是连通的。
4.电压的符号：U
5.单位：国际单位伏特，简称伏，单位符号：V
①常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
②换算关系：1kV＝1000V　1V＝1000mV　 1mV＝1000μV
6.常见电压值：
（1）一节新干电池的电压1.5V； （2）一节蓄电池的电压2V；
（3）人的安全电压：不高于36V； （4）家庭电路的电压220V。
7.要点诠释：
（1）说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
（2）电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
【例题1】关于电压，下列说法正确的是（ ）
A.电路两端存在电压，电路中一定存在电流
B.只要电路中有电流，在电路两端就一定存在电压
C.电压的国际单位有伏特、千伏、毫伏、微伏等
D.经验证明高于36V的电压对人体是安全的
【答案】B
【解析】A.电路两端有电压，如果开关没有闭合，电路处于断路状态，则电路中也没有电流；故A错误。
B.电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压；故B正确。
C.一个物理量只有一个国际单位，而电压的国际单位为伏特，符号位V；故C错误。
D.只有不高于36V的电压对人体是安全的；故D错误。
故选B。
【变式练习1】关于电流和电源，下列说法中不正确的是（　　）
A.电源是提供电压的装置
B.电荷的移动就形成电流
C.金属导体中的电流方向与自由电子定向移动的方向相反
D.正在消耗电能的用电器中一定有电流通过
【答案】B
【解析】只有电荷的定向移动才形成电流。
二、电压的测量--电压表：
1.仪器：电压表，符号：
2.读数时，看清接线柱上标的量程，每大格、每小格电压值。
3.使用规则：“两要；一不”
①电压表要并联在电路中。
②应该使标有“+”号的接线柱靠近电源的正极，另一个接线柱靠近电源的负极。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，
电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程，0～3V和0～15V。（相差5倍）
测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；
若被测电压小于3V，则换用小的量程。
【例题2】用电压表测灯L1的电压，正确的电路图是（ ）
【答案】C
【解析】AB.电压表与L2并联，电压表测的是L2的电压。C.电压表与L1、L2均并联，可以同时测量L1、L2的电压。D.电压表直接接在电源的两端，所以电压表测的是电源电压。故选C。
【变式练习2】在如图所示的电路中，电压表测量的是（　　）
A.灯L1两端的电压
B.灯L2两端的电压
C.电源两端的电压
D.开关S两端的电压
【答案】B
【例题3】如图所示，将电灯L1，L2串联起来，用电压表测L1两端的电压，在图上画出连接方法。
【答案】如图：
【解析】两灯泡串联，电压表与灯泡L1并联，从电源的正极出发依次连接，开关、灯泡L1、灯泡L2回到电源的负极，最后把电压表并联在L1两端，电源电压为3V，所以电压表使用0-3V量程。如图所示。
【变式练习3】如图示电路，将L1、L2组成串联电路，用电压表V1测量L1两端的电压，V2测量L2两端的电压，请把图中的实物连接好，并按连接好的实物图。
【答案】如图：
【解析】L1、L2组成串联电路，用电压表V1测量L1两端的电压，V2测量L2两端的电压，电流从正接线柱流入，从负接线柱流出。
4.电路故障分析：
（1）电流表示数正常而电压表无示数：
　“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：
①电压表损坏； ②电压表接触不良； ③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数：
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：
①电流表断路；
②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
（3）电流表电压表均无示数：
“两表均无示数”表明无电流通过两表，除了两表同时断路外，
最大的可能是主电路断路，导致无电流。
【例题4】小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。若电路中只有一处故障，则可能是（　　）
A.灯泡L1短路 B.灯泡L1断路
C.灯泡L2断路 D.灯泡L2短路
【答案】B
【解析】串联电路，电流表无示数，则电路可能断路；而电压表示数接近电源电压，所以断路的地方为与电压表并联的部分，即L1断路。故选B。
【变式练习4】如图所示，闭合开关后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（　　）
A.电流表坏了或没接好 B.L1灯丝烧断了
C.L2灯丝烧断了 D.L1灯被短路了
【答案】B
三、串联、并联电路中的电压规律：
电路 串联 并联
电压规律 电源电压等于各用电器两端电压之和 各之路上电压相等，且等于电源电压
公式 U=U1+U2+…+Un U=U1=U2=…=Un
【例题5】如右图所示的电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V、6V，则灯L2两端的电压为（　　）
A.2.6V B.3.4V
C.6V D.8.6V
【答案】B
【解析】由图可知，两灯串联，电压表V2测电源电压，电压表V1测灯L1两端的电压，∴U=6V，U1=2.6V，∵U=U1+U2，∴U2=U-U1=6V-2.6V=3.4V；
即L2两端的电压为3.4V。故选B。
【变式练习5】在下左图所示的电路中，电源电压为9V。开关闭合后，电压表V1示数为6V，V2示数为5V，灯L1两端的电压为 V，L2两端的电压为 V，灯L3两端的电压为 V。
【答案】4；2；3。
【解析】由电路图可知，电压表V1测灯L1与L2的串联电压，电压表V2测灯L2、L3串联的串联电压。
由串联电路特点可知：U1+U2=6V，U2+U3=5V，U1+U2+U3=9V，
解得：U1=4V，U2=2V，U3=3V。
四、电阻：
1.定义：电阻表示导体对电流阻碍作用的大小。（电阻大小与电流、电压的大小无关）
2.物理意义：导体对电流阻碍作用的大小。
3.符号：R 电路图中的符号：
4.单位：欧姆，简称欧，符号是Ω。
①常用单位：千欧（KΩ）、兆欧（MΩ）；
②单位换算：1MΩ=1000KΩ，1KΩ=1000Ω。
5.要点诠释：
导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。
电阻是导体本身的一种性质。（电阻大小与电流、电压的大小无关）
6.影响电阻大小的因素：材料、长度、横截面积、温度
（1）实验方法：控制变量法、转换法；
（2）结论：导体的电阻是导体本身的一种性质，
它的大小决定于导体的材料、长度和横截面积，等因素有关。
【例题6】在相同的条件下，材料不同，导体的电阻也 （相同、不同）；
（1）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。
（2）在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。
（3）对于大多数的导体来说，温度越高，电阻就越 。
【答案】不同；（1）大；小；（2）小；大；（3）大。
【变式练习6】下列关于电阻的说法中，正确的是（ ???）
A.导体中有电流时有电阻，无电流时没有电阻
B.通过导体的电流越小，它的电阻就越大
C.导体两端的电压越大，电阻就越小
D.电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关
【答案】D
五、滑动变阻器：
1.电路符号：或者
2.构造：瓷筒、线圈、滑片、金属棒、接线柱。
3.结构示意图：
4.变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻。
5.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
1.5A表示滑动变阻器允许通过的最大电流为1.5A。
6.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
①改变用电器两端的电压（分压）；
②保护电路（限流）。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到最大处。
8.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。
9.旋盘式电阻箱：
（1）结构：两个接线柱、旋盘。
（2）变阻原理：转动旋盘，可以得到 0～9999Ω之间的任意阻值。
（3）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
【例题7】将两只滑动变阻器按右上图所示的方法连接，如果把a?、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
【答案】D
【解析】根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。故选D。
【变式练习7】如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（　　）
【答案】D
【解析】A、B选项中，滑片P向右移动，电路中的电阻增大，在电压不变的情况下，电流减小，灯泡亮度变弱。C选项中，滑片P向右移动，电路中电阻减小，在电压不变的情况下，电流变大，灯泡亮度变亮。而D中，滑动变阻器与灯泡并联，当滑片P向右移动时，不能改变灯泡两端的电压，不能改变通过灯泡的电流，根据P=UI不能改变灯泡的亮度。故选D。
