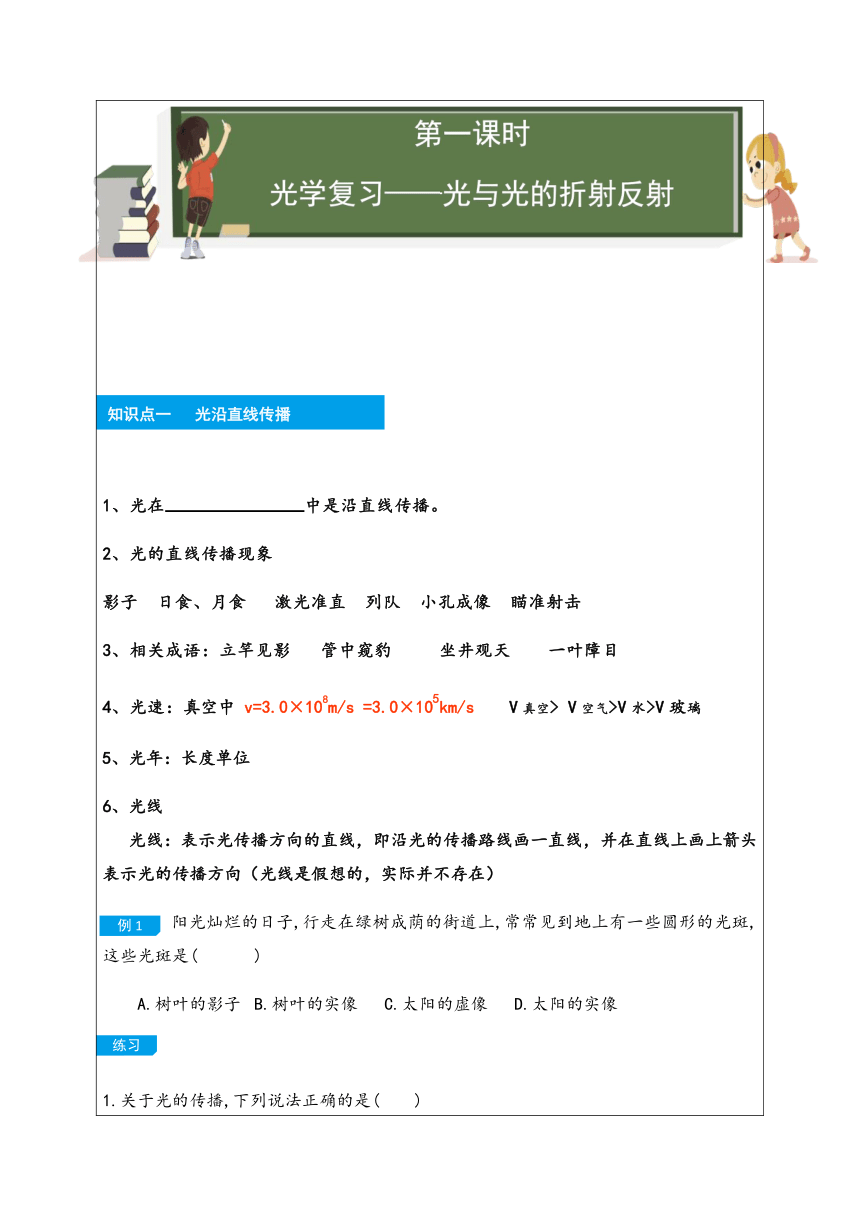

113411037465第一课时
光学复习——光与光的折射反射
第一课时
光学复习——光与光的折射反射
-311785-40640
-5461029845知识点一
光沿直线传播
知识点一
光沿直线传播
1、光在
中是沿直线传播。
2、光的直线传播现象
影子
日食、月食
激光准直
列队
小孔成像
瞄准射击
3、相关成语：立竿见影
管中窥豹
坐井观天
一叶障目
4、光速：真空中
v=3.0×108m/s
=3.0×105km/s
V真空>
V空气>V水>V玻璃
5、光年：长度单位
6、光线
光线：表示光传播方向的直线，即沿光的传播路线画一直线，并在直线上画上箭头表示光的传播方向（光线是假想的，实际并不存在）
-2540094615例1
例1
阳光灿烂的日子,行走在绿树成荫的街道上,常常见到地上有一些圆形的光斑,这些光斑是(
)
A.树叶的影子
B.树叶的实像
C.太阳的虚像
D.太阳的实像
-552451270练习
练习
1.关于光的传播,下列说法正确的是(　　)

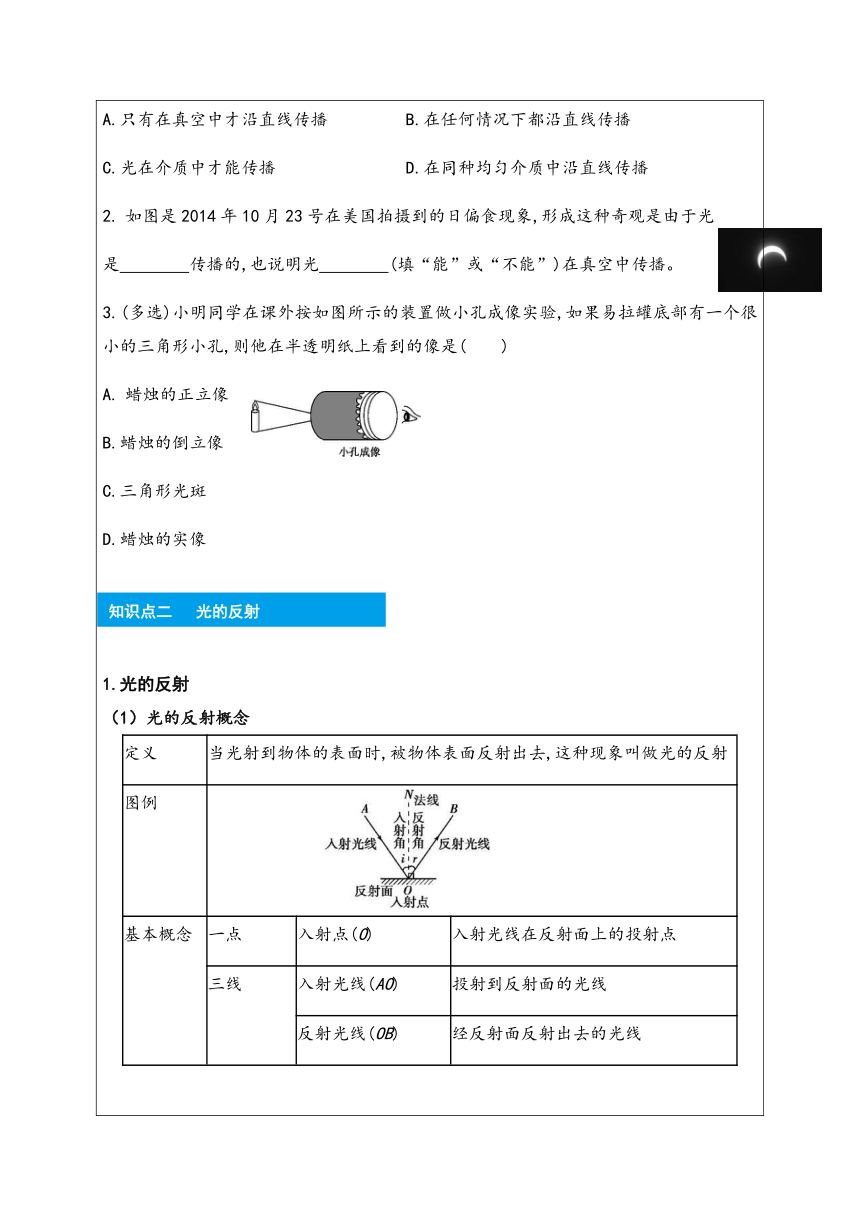

A.只有在真空中才沿直线传播
B.在任何情况下都沿直线传播
C.光在介质中才能传播
D.在同种均匀介质中沿直线传播
5419090258445如图是2014年10月23号在美国拍摄到的日偏食现象,形成这种奇观是由于光
是　　　　传播的,也说明光　　　　(填“能”或“不能”)在真空中传播。?
3.(多选)小明同学在课外按如图所示的装置做小孔成像实验,如果易拉罐底部有一个很小的三角形小孔,则他在半透明纸上看到的像是(　　)　　　
　　　　　　
　　　　　　
1314450120015蜡烛的正立像
B.蜡烛的倒立像
C.三角形光斑
D.蜡烛的实像
-45085194945知识点二
光的反射
知识点二
光的反射
1.光的反射
（1）光的反射概念
定义
当光射到物体的表面时,被物体表面反射出去,这种现象叫做光的反射
图例
103695537465?
基本概念
一点
入射点(O)
入射光线在反射面上的投射点
三线
入射光线(AO)
投射到反射面的光线
反射光线(OB)
经反射面反射出去的光线
法线(ON)
过入射点,与反射面垂直的直线
两角
入射角(i)
入射光线与法线的夹角
反射角(r)
反射光线与法线的夹角
（2）光的反射定律
①反射光线与入射光线、法线在同一平面上；
②反射光线和入射光线分居在法线的两侧；
③反射角等于入射角
可归纳为：“三线共面，两线分居，两角相等”
注意：
①反射角随入射角的增大而增大，减小而减小，当入射角为零时，反射角也变为零度
②注意定律中的因果关系:先有入射,后有反射。反射光线是随着入射光线的改变而改变的,所以叙述反射定律内容时必须先说反射,后说入射,即不能把“反射角等于入射角”说成“入射角等于反射角”。
-3619517780例2
例2
小红在池塘边观察水中月亮的视线与水面的夹角是30°,如图所示,此光在反射现象中的入射角的度数是
。
952564770
-50800167640练习
练习
1.一束与镜面成60°角的光线射到平面镜上,反射角的大小为
;一束光垂直射到水面上,入射角为
。
2.如图所示,入射光线与平面镜成40°角,则(　　)
2941955127635A.入射角是40°
B.反射角是50°
C.反射光线与镜面的夹角是50°
D.入射角增大5°,反射角增大10°

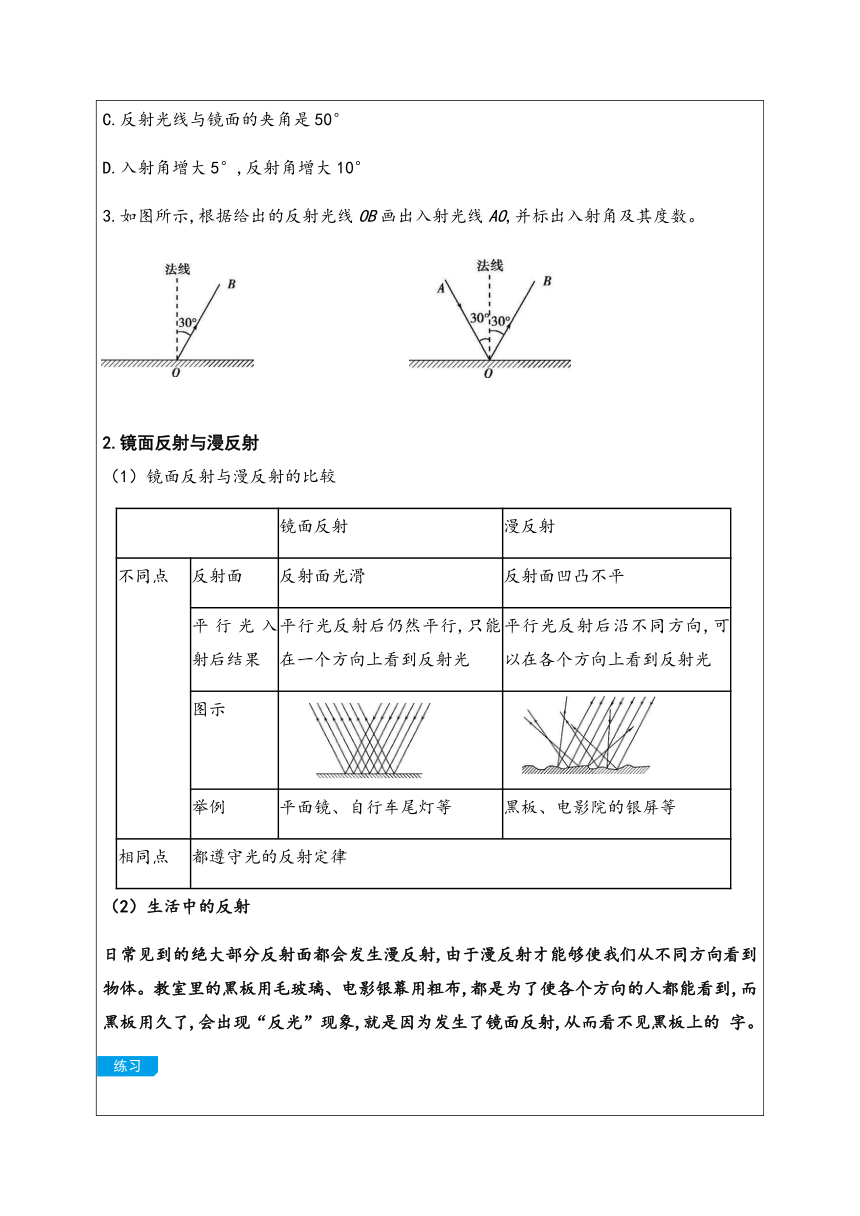

3.如图所示,根据给出的反射光线OB画出入射光线AO,并标出入射角及其度数。
3603625105410896620147320
2.镜面反射与漫反射
（1）镜面反射与漫反射的比较
镜面反射
漫反射
不同点
反射面
反射面光滑
反射面凹凸不平
平行光入射后结果
平行光反射后仍然平行,只能在一个方向上看到反射光
平行光反射后沿不同方向,可以在各个方向上看到反射光
图示
26098596520?
16192541910
举例
平面镜、自行车尾灯等
黑板、电影院的银屏等
相同点
都遵守光的反射定律
（2）生活中的反射
日常见到的绝大部分反射面都会发生漫反射,由于漫反射才能够使我们从不同方向看到物体。教室里的黑板用毛玻璃、电影银幕用粗布,都是为了使各个方向的人都能看到,而黑板用久了,会出现“反光”现象,就是因为发生了镜面反射,从而看不见黑板上的
字。
-4572024130练习
练习

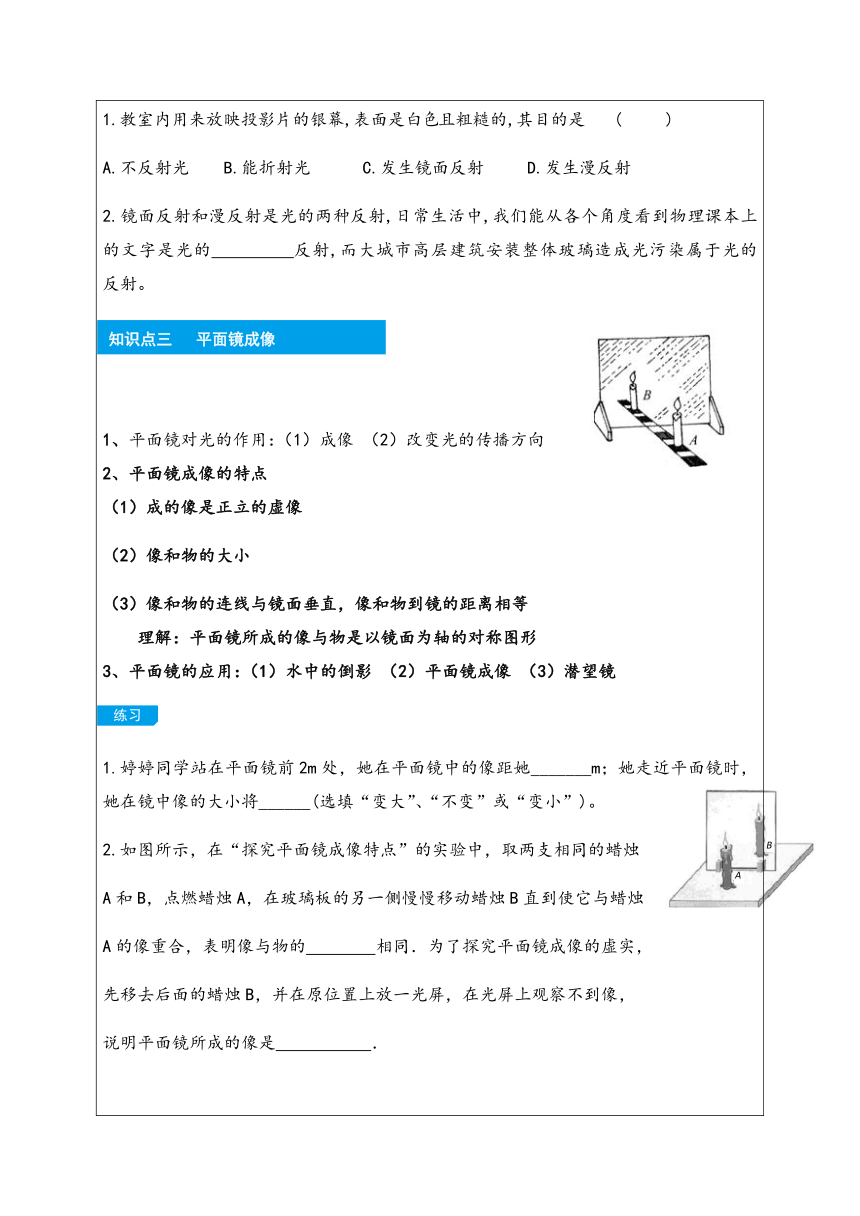

1.教室内用来放映投影片的银幕,表面是白色且粗糙的,其目的是?
(
)
A.不反射光
B.能折射光
C.发生镜面反射
D.发生漫反射
2.镜面反射和漫反射是光的两种反射,日常生活中,我们能从各个角度看到物理课本上的文字是光的　　　　
反射,而大城市高层建筑安装整体玻璃造成光污染属于光的　　　　
反射。?
4295775116840
-4508546990知识点三
平面镜成像
知识点三
平面镜成像
平面镜对光的作用：（1）成像
（2）改变光的传播方向
2、平面镜成像的特点
（1）成的像是正立的虚像
像和物的大小
（3）像和物的连线与镜面垂直，像和物到镜的距离相等
理解：平面镜所成的像与物是以镜面为轴的对称图形
3、平面镜的应用：（1）水中的倒影
（2）平面镜成像
（3）潜望镜
-4572026670练习
练习
B
A
1.婷婷同学站在平面镜前2m处，她在平面镜中的像距她_______m；她面镜时，她在镜中像的大小将______(选填“变大”、“不变”或“变小”)。
2.如图所示，在“探究平面镜成像特点”的实验中，取两支相同的蜡烛
A和B，点燃蜡烛A，在玻璃板的另一侧慢慢移动蜡烛B直到使它与蜡烛
A的像重合，表明像与物的
相同．为了探究平面镜成像的虚实，
先移去后面的蜡烛B，并在原位置上放一光屏，在光屏上观察不到像，
说明平面镜所成的像是
．
3.请在图上画出光源
S
发出的光经过平面镜
MN
反射后通过
A
点的光路图。
2636520189230
解析
作出光源
S
关于平面镜的对称点
S',即得
S
的像,连接
S'、A
交平面镜于点
O,O
即入射点,SO
为入射光线,OA
为反射光线。
4．画出图中物体AB在平面镜中所成的虚像．
5.如图甲所示是某实验小组同学探究“平面镜成像特点”的实验情景：
53911585090
（1）该小组同学应该选取两根　　（选填“相同”或“不相同”）的蜡烛做实验．
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小　　．
（3）如图乙是该小组的实验记录，通过分析它们发现像与物到玻璃板的距离　　，像与物的连线与玻璃板　　．
（4）该小组实验的不足之处是　
　．
（5）此实验不能用平面镜进行，是因为平面镜　
　，不能确定像的位置．
-45085217170知识点四
光的折射
知识点四
光的折射
1.概念:光从一种介质斜射入另一种介质时,传播方向通常会发生偏折,这种现象叫做光的折射。
说明：当光从一种透明介质斜射入另一种透明介质时,在两种介质的分界面上,光的传播方向一般要发生改变,其中一部分光发生反射,同时还有一部分光进入另一种介质且光的传播方向发生了改变,即发生了折射。
2.光的折射中的基本概念
一点
入射点
入射光线与分界面的交点O
80645138430?
一面
分界面
两种介质的分界面EF
三线
入射光线
照射到两介质分界面的光线AO
折射光线
光进入另一种介质被折射后的光线OC
法线
垂直于两介质分界面的直线NN'
两角
入射角
入射光线与法线的夹角i
折射角
折射光线与法线的夹角r
3.光的折射规律（折射作图时，空气一侧的光线与法线的夹角总是相对另一个角是比较大的）
12255585725
当光从空气斜射入水中或其他介质中时,折射光线向法线方向偏折,折射角小于入射角
当光从水或其他介质斜射入空气中时,折射光线向远离法线方向偏折,
折射角大于入射角
当入射角增大时,折射角也增大（但不成正比）
当光从空气垂直射入水中或其他介质中时,传播方向不变
4.生活中的折射现象
在一种透明介质中观察另一种透明介质中的物体时,人眼观察到的都是该物体的虚像,虚像的位置与物体的位置不同,其原理是光的折射。如图所示是生活中常见的几种折射现象:
71056510160
367220529210
-4762574930练习
练习
5905503492501.如图一束光线从空气斜射到水面时发生反射和折射,OB为反射光线,请画出入射光线和折射光线的大致方向,并标出折射角的位置。
6191251905002.如图所示,一束光从空气斜射入玻璃中,请画出反射光线和折射光线。
3.春暖花开,天气晴朗,蓝天飘着朵朵白
云。小芳和爸爸妈妈在公园游玩,发现水里的鱼好像在云中游。如图所示,我们所看到的鱼是由光的折射形成的
像(选填“实”
或“虚”),像的位置比鱼的实际位置
些(选填“深”或“浅”)。
29527504000534290055245
16859255613404.鱼在清澈的水中游动,看得清楚,有经验的渔民都知道要用鱼叉瞄准看到鱼的
(填“上方”或“下方”)才能叉到鱼,这是由于光的　　　　现象造成的。?
113411037465第一课时
光学复习——光与光的折射反射
第一课时
光学复习——光与光的折射反射
-311785-40640
-5461029845知识点一
光沿直线传播
知识点一
光沿直线传播
1、光在
同一种均匀介质中是沿直线传播。
2、光的直线传播现象
影子
日食、月食
激光准直
列队
小孔成像
瞄准射击
3、相关成语：立竿见影
管中窥豹
坐井观天
一叶障目
4、光速：真空中
v=3.0×108m/s
=3.0×105km/s
V真空>
V空气>V水>V玻璃
5、光年：长度单位
6、光线
光线：表示光传播方向的直线，即沿光的传播路线画一直线，并在直线上画上箭头表示光的传播方向（光线是假想的，实际并不存在）
-2540094615例1
例1
阳光灿烂的日子,行走在绿树成荫的街道上,常常见到地上有一些圆形的光斑,这些光斑是(
)
A.树叶的影子
B.树叶的实像
C.太阳的虚像
D.太阳的实像
答案
D
树荫下的地面上出现的圆形光斑,是太阳光通过浓密的树叶间的小孔所成的太阳的像,是实像。
-552451270练习
练习
1.关于光的传播,下列说法正确的是(　　)
A.只有在真空中才沿直线传播
B.在任何情况下都沿直线传播
C.光在介质中才能传播
D.在同种均匀介质中沿直线传播
5431155159385答案　D　光可以在真空中沿直线传播,也可以在同种均匀介质中沿直线传播。
如图是2014年10月23号在美国拍摄到的日偏食现象,形成这种奇观是由于光
是　　　　传播的,也说明光　　　　(填“能”或“不能”)在真空中传播。?
答案　沿直线　能
解析　因为光是沿直线传播的。当月球转到太阳和地球中间并且三者在一条直线上时,月球挡住了太阳照射在地球上的光,地球处在月球的影子里,这就形成了日食,“日偏食”是日食的一种。日食现象同时也说明光能在真空中传播。
3.(多选)小明同学在课外按如图所示的装置做小孔成像实验,如果易拉罐底部有一个很小的三角形小孔,则他在半透明纸上看到的像是(　　)　　　
　　　　　　
　　　　　　
1314450120015蜡烛的正立像
B.蜡烛的倒立像
C.三角形光斑
D.蜡烛的实像
答案　BD　小孔成像是由于光的直线传播形成的,物体经过小孔成的像是倒立的实像,而不是光斑,像的形状与物体相同,而与小孔的形状无关。
-45085194945知识点二
光的反射
知识点二
光的反射
1.光的反射
（1）光的反射概念
定义
当光射到物体的表面时,被物体表面反射出去,这种现象叫做光的反射
图例
103695537465?
基本概念
一点
入射点(O)
入射光线在反射面上的投射点
三线
入射光线(AO)
投射到反射面的光线
反射光线(OB)
经反射面反射出去的光线
法线(ON)
过入射点,与反射面垂直的直线
两角
入射角(i)
入射光线与法线的夹角
反射角(r)
反射光线与法线的夹角
（2）光的反射定律
①反射光线与入射光线、法线在同一平面上；
②反射光线和入射光线分居在法线的两侧；
③反射角等于入射角
可归纳为：“三线共面，两线分居，两角相等”
注意：
①反射角随入射角的增大而增大，减小而减小，当入射角为零时，反射角也变为零度
②注意定律中的因果关系:先有入射,后有反射。反射光线是随着入射光线的改变而改变的,所以叙述反射定律内容时必须先说反射,后说入射,即不能把“反射角等于入射角”说成“入射角等于反射角”。
-3619517780例2
例2
小红在池塘边观察水中月亮的视线与水面的夹角是30°,如图所示,此光在反射现象中的入射角的度数是
。
952564770
解析
已知观察水中月亮的视线与水面的夹角是30°,则反射角为90°-30°=60°。由光的反射定律可知,入射角也为60°。答案
60°
-50800167640练习
练习
1.一束与镜面成60°角的光线射到平面镜上,反射角的大小为
;一束光垂直射到水面上,入射角为
。
答案
30°
0°
解析
一束光线与平面镜的夹角为60°,则入射角为90°-60°=30°,
根据光的反射定律可知,反射角也为30°;一束光垂直射到水面上,入射角为0°。
2.如图所示,入射光线与平面镜成40°角,则(　　)
2941955127635A.入射角是40°
B.反射角是50°
C.反射光线与镜面的夹角是50°
D.入射角增大5°,反射角增大10°
答案　B　入射光线与平面镜成40°角,故入射角为90°-40°=50°;因为反射角等于入射角,所以反射角也为50°,反射光线与镜面的夹角为90°-50°=40°;当入射角增大5°时,因反射角始终等于入射角,故反射角也增大5°。综合分析可知,B选项正确。
3.如图所示,根据给出的反射光线OB画出入射光线AO,并标出入射角及其度数。
3603625105410896620147320
答案：
解析
根据光的反射定律知,入射角为30°,在法线左侧画出入射光线,并使入射光线与法线间的夹角等于30°即可。
2.镜面反射与漫反射
（1）镜面反射与漫反射的比较
镜面反射
漫反射
不同点
反射面
反射面光滑
反射面凹凸不平
平行光入射后结果
平行光反射后仍然平行,只能在一个方向上看到反射光
平行光反射后沿不同方向,可以在各个方向上看到反射光
图示
26098596520?
16192541910
举例
平面镜、自行车尾灯等
黑板、电影院的银屏等
相同点
都遵守光的反射定律
（2）生活中的反射
日常见到的绝大部分反射面都会发生漫反射,由于漫反射才能够使我们从不同方向看到物体。教室里的黑板用毛玻璃、电影银幕用粗布,都是为了使各个方向的人都能看到,而黑板用久了,会出现“反光”现象,就是因为发生了镜面反射,从而看不见黑板上的
字。
-4572024130练习
练习
1.教室内用来放映投影片的银幕,表面是白色且粗糙的,其目的是?
(
)
A.不反射光
B.能折射光
C.发生镜面反射
D.发生漫反射
答案
D
教室里的投影银幕是用粗糙白布制成的,是为了让光射到上面发生漫反射,让各个地方的人都能看到画面。
2.镜面反射和漫反射是光的两种反射,日常生活中,我们能从各个角度看到物理课本上的文字是光的　　　　
反射,而大城市高层建筑安装整体玻璃造成光污染属于光的　　　　
反射。?
答案　漫　镜面
解析　我们能从各个角度看到物理课本上的文字是光的漫反射,发生漫反射时,光可以反射到各个方向上;阳光照在建筑物的玻璃上时发生镜面反射,光反射到比较集中的方向上,造成了光污染。
4295775116840
-4508546990知识点三
平面镜成像
知识点三
平面镜成像
平面镜对光的作用：（1）成像
（2）改变光的传播方向
2、平面镜成像的特点
（1）成的像是正立的虚像
像和物的大小
（3）像和物的连线与镜面垂直，像和物到镜的距离相等
理解：平面镜所成的像与物是以镜面为轴的对称图形
3、平面镜的应用：（1）水中的倒影
（2）平面镜成像
（3）潜望镜
-4572026670练习
练习
4947285285115B
A
B
A
1.婷婷同学站在平面镜前2m处，她在平面镜中的像距她_______m；她面镜时，她在镜中像的大小将______(选填“变大”、“不变”或“变小”)。4
不变
2.如图所示，在“探究平面镜成像特点”的实验中，取两支相同的蜡烛
A和B，点燃蜡烛A，在玻璃板的另一侧慢慢移动蜡烛B直到使它与蜡烛
A的像重合，表明像与物的
相同．为了探究平面镜成像的虚实，
先移去后面的蜡烛B，并在原位置上放一光屏，在光屏上观察不到像，
说明平面镜所成的像是
．
大小；虚像
44970701758953.请在图上画出光源
S
发出的光经过平面镜
MN
反射后通过
A
点的光路图。
2636520189230
答案
如图所示
解析
作出光源
S
关于平面镜的对称点
S',即得
S
的像,连接
S'、A
交平面镜于点
O,O
即入射点,SO
为入射光线,OA
为反射光线。
4．画出图中物体AB在平面镜中所成的虚像．
200977585725
5.如图甲所示是某实验小组同学探究“平面镜成像特点”的实验情景：
53911585090
（1）该小组同学应该选取两根　相同　（选填“相同”或“不相同”）的蜡烛做实验．
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小　相等　．
（3）如图乙是该小组的实验记录，通过分析它们发现像与物到玻璃板的距离　相等　，像与物的连线与玻璃板　垂直　．
（4）该小组实验的不足之处是　一次实验不具备代表性　．
（5）此实验不能用平面镜进行，是因为平面镜　不透光　，不能确定像的位置．
-45085217170知识点四
光的折射
知识点四
光的折射
1.概念:光从一种介质斜射入另一种介质时,传播方向通常会发生偏折,这种现象叫做光的折射。
说明：当光从一种透明介质斜射入另一种透明介质时,在两种介质的分界面上,光的传播方向一般要发生改变,其中一部分光发生反射,同时还有一部分光进入另一种介质且光的传播方向发生了改变,即发生了折射。
2.光的折射中的基本概念
一点
入射点
入射光线与分界面的交点O
80645138430?
一面
分界面
两种介质的分界面EF
三线
入射光线
照射到两介质分界面的光线AO
折射光线
光进入另一种介质被折射后的光线OC
法线
垂直于两介质分界面的直线NN'
两角
入射角
入射光线与法线的夹角i
折射角
折射光线与法线的夹角r
3.光的折射规律（折射作图时，空气一侧的光线与法线的夹角总是相对另一个角是比较大的）
12255585725
当光从空气斜射入水中或其他介质中时,折射光线向法线方向偏折,折射角小于入射角
当光从水或其他介质斜射入空气中时,折射光线向远离法线方向偏折,
折射角大于入射角
当入射角增大时,折射角也增大（但不成正比）
当光从空气垂直射入水中或其他介质中时,传播方向不变
4.生活中的折射现象
在一种透明介质中观察另一种透明介质中的物体时,人眼观察到的都是该物体的虚像,虚像的位置与物体的位置不同,其原理是光的折射。如图所示是生活中常见的几种折射现象:
71056510160
367220529210
-4762574930练习
练习
36010853314705905503492501.如图一束光线从空气斜射到水面时发生反射和折射,OB为反射光线,请画出入射光线和折射光线的大致方向,并标出折射角的位置。
答案　如图
6191251905002.如图所示,一束光从空气斜射入玻璃中,请画出反射光线和折射光线。
37198303175
答案
3.春暖花开,天气晴朗,蓝天飘着朵朵白
云。小芳和爸爸妈妈在公园游玩,发现水里的鱼好像在云中游。如图所示,我们所看到的鱼是由光的折射形成的
像(选填“实”
或“虚”),像的位置比鱼的实际位置
些(选填“深”或“浅”)。
29527504000534290055245
解析
鱼反射的光线由水中进入空气时,在水面上发生折射,折射角大于入射角,折射光线进入人眼,人眼会逆着折射光线的方向看去,我们看到的鱼,不是鱼的实际位置,而是变浅的鱼的虚像。
答
案
虚
浅
16859255613404.鱼在清澈的水中游动,看得清楚,有经验的渔民都知道要用鱼叉瞄准看到鱼的
(填“上方”或“下方”)才能叉到鱼,这是由于光的　　　　现象造成的。?
答案　下方　折射
解析　水中鱼反射的光,在水面处发生了折射,折射光线向远离法线的方向偏折,我们看到的是变浅的鱼的虚像,因此用鱼叉捕鱼时,不是将鱼叉对准看到的鱼,而是瞄准所看到的鱼的下方。
