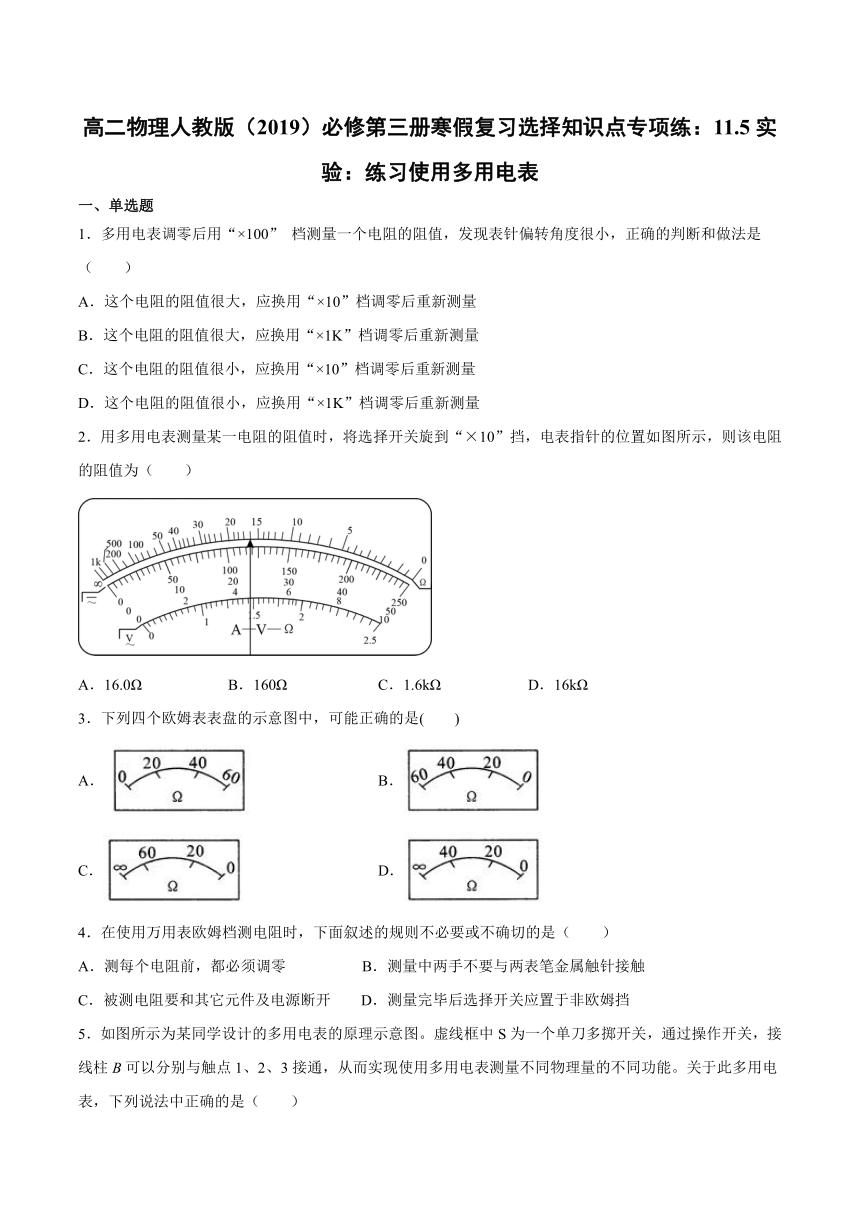

高二物理人教版（2019）必修第三册寒假复习选择知识点专项练：11.5实验：练习使用多用电表
一、单选题
1．多用电表调零后用“×100”
档测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（　　）
A．这个电阻的阻值很大，应换用“×10”档调零后重新测量
B．这个电阻的阻值很大，应换用“×1K”档调零后重新测量
C．这个电阻的阻值很小，应换用“×10”档调零后重新测量
D．这个电阻的阻值很小，应换用“×1K”档调零后重新测量
2．用多用电表测量某一电阻的阻值时，将选择开关旋到“×10”挡，电表指针的位置如图所示，则该电阻的阻值为（　　）
A．16.0Ω
B．160Ω
C．1.6kΩ
D．16kΩ
3．下列四个欧姆表表盘的示意图中，可能正确的是(　　)
A．
B．
C．
D．
4．在使用万用表欧姆档测电阻时，下面叙述的规则不必要或不确切的是（　　）
A．测每个电阻前，都必须调零
B．测量中两手不要与两表笔金属触针接触
C．被测电阻要和其它元件及电源断开
D．测量完毕后选择开关应置于非欧姆挡

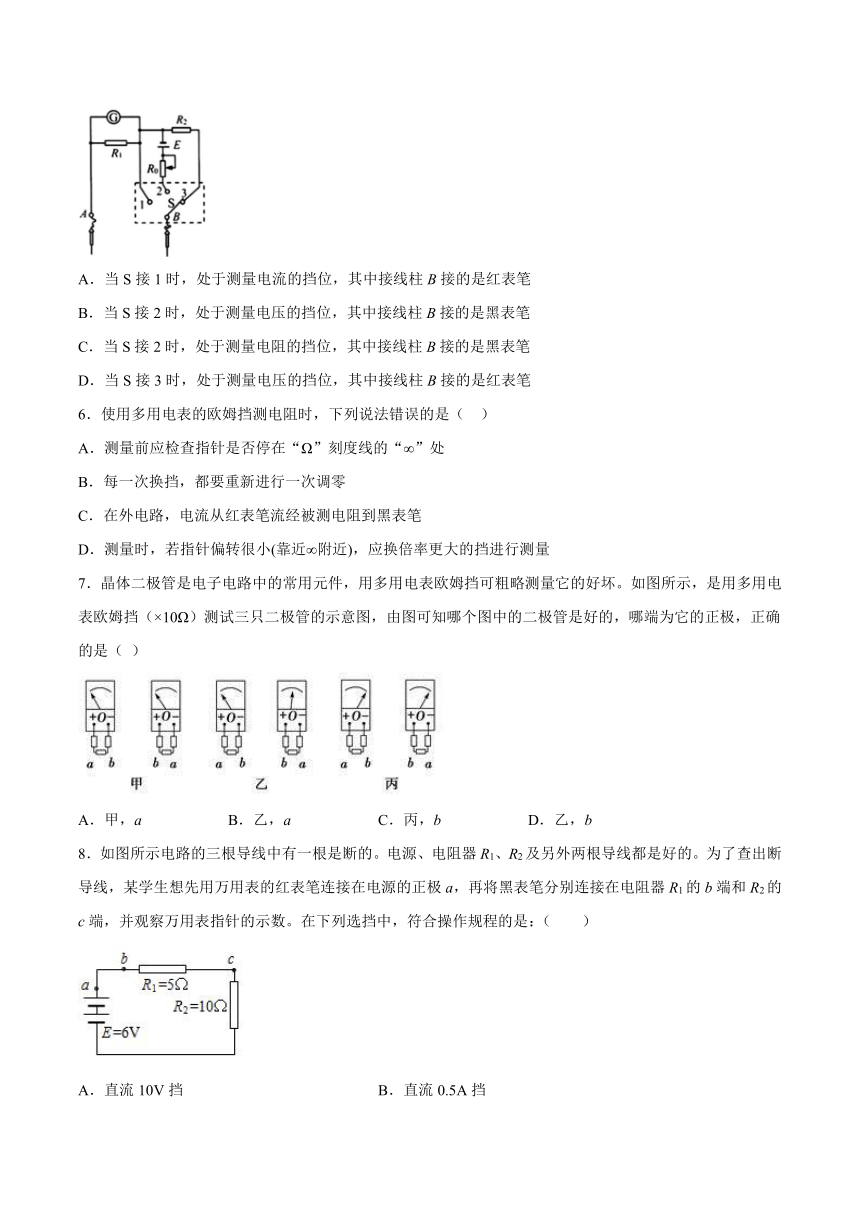

5．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是红表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
6．使用多用电表的欧姆挡测电阻时，下列说法错误的是（
）
A．测量前应检查指针是否停在“Ω”刻度线的“∞”处
B．每一次换挡，都要重新进行一次调零
C．在外电路，电流从红表笔流经被测电阻到黑表笔
D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量
7．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（
）
A．甲，a
B．乙，a
C．丙，b
D．乙，b
8．如图所示电路的三根导线中有一根是断的。电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：（　　）
A．直流10V挡
B．直流0.5A挡
C．直流2.5V挡
D．欧姆挡

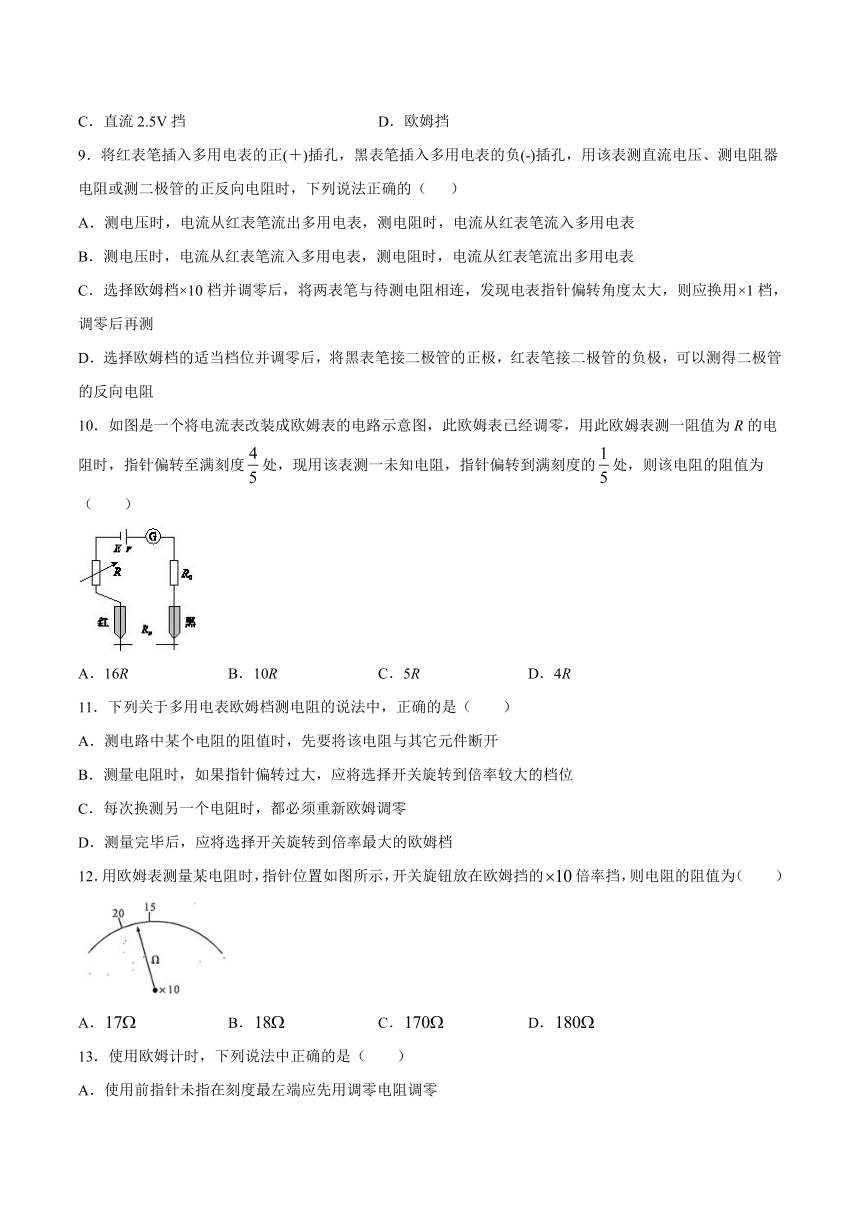

9．将红表笔插入多用电表的正(＋)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的（
）
A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C．选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻
10．如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　　）
A．16R
B．10R
C．5R
D．4R
11．下列关于多用电表欧姆档测电阻的说法中，正确的是（　　）
A．测电路中某个电阻的阻值时，先要将该电阻与其它元件断开
B．测量电阻时，如果指针偏转过大，应将选择开关旋转到倍率较大的档位
C．每次换测另一个电阻时，都必须重新欧姆调零
D．测量完毕后，应将选择开关旋转到倍率最大的欧姆档
12．用欧姆表测量某电阻时，指针位置如图所示，开关旋钮放在欧姆挡的倍率挡，则电阻的阻值为（
）
A．
B．
C．
D．
13．使用欧姆计时，下列说法中正确的是（
）
A．使用前指针未指在刻度最左端应先用调零电阻调零
B．测量时为保证接触良好可用双手分别握住两笔和电阻两端的接触处
C．测电路中元件的电阻时只要断开电路中的电源就行
D．使用完毕后拔去表笔，还应把开关旋钮置于OFF挡
14．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则(
)
A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表
B．测U、测R电流均从红表笔流入多用电表
C．测U、测R电流均从红表笔流出多用电表
D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表
15．如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是（　　）
A．a孔插黑表笔
B．测量前必须电阻调零，而且每测量一次电阻都要重新电阻调零
C．用×10Ω挡测量时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω
D．用×100Ω挡测量时，若指针偏转较小，应换用×1kΩ挡
16．用多用电表的欧姆档测量一未知电阻的阻值，
若将选择倍率的旋钮拨至“100”位置，
测量时指针停在刻度盘附近，
为提高测量的精确度，
下列供选择的步骤是①将两表笔短接；②将选择开关拨至“
”档；③将选择开关拨至“”档；④将两表笔分别接触待测电阻两端，
记下读数；⑤调节调零电阻，
使指针指在刻度线上；
⑥将选择开关拨至“OFF”档。
这些步骤必要、合理的顺序是（　　）
A．②①④⑤⑥
B．③①⑤④⑥
C．②①⑤⑥
D．③④⑥
17．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是下图中（　　）
B．
C．
D．
18．某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10
mA和250
mA，电压表的量程分别为10
V和250
V，电阻档分别为“×10
Ω”和“×100
Ω”．则下列说法正确的是（　　）
A．功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250
mA
B．功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10
mA
C．功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250
V
D．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流出，从黑表笔流进
19．某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图，图乙为用电压档测量小灯泡电压的原理示意图，图丙为用欧姆档测量电阻阻值的原理示意图，图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为（　　）
A．图甲
B．图乙
C．图丙
D．图丁
20．二极管具有单向导电性，当正极接电源正极(正接)时二极管导通(电流可以通过二极管，且二极管的阻值很小，可忽略)，当负极接电源正极(反接)时二极管截止(阻值很大，电流为零)。为了验证二极管的这一特性，将其接入如图所示电路cd之间的D处，闭合开关时灯不亮。经初步检查各接线均牢固正确，为了确定电路故障的位置，四位同学各自进行了以下操作
操作步骤
现象
1
S闭合，多用电表调至电压挡，红表笔接a，黑表笔分别接b、c、d、e
示数分别为0、0、6V、6V
2
S闭合，断开导线bc的c端，用c端分别接d、e、f
灯泡均亮
3
S断开，多用电表调至欧姆挡，红表笔接c，黑表笔接d
指针有大角度偏转
4
S断开，多用电表调至欧姆挡，红表笔接d，黑表笔接c
指针有微小偏转
由此可判断(　　)
A．同学1的操作说明故障在a、b之间
B．同学2的操作说明故障在b、c之间
C．根据同学1、3的操作即可判断故障的原因是二极管正、负极接错
D．根据同学2、4的操作即可判断故障的原因是二极管已损坏断开
二、多选题
21．用多用电表的欧姆挡(×1kΩ)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明（　　）
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时红表笔接的是二极管的负极
22．下列说法正确的是　　
A．欧姆表的每一挡测量范围都是0到
B．欧姆表只能用来粗略地测量电阻
C．用欧姆表测电阻，指针越接近刻度中央，误差越大
D．用欧姆表测电阻，指针越接近刻度右边，误差越小
23．用多用电表的欧姆档检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时黑表笔接的是二极管的正极
24．如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是
A．a孔插红表笔
B．表盘刻度是均匀的
C．用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1
kΩ挡
D．测量“220V
100W”的灯泡的电阻，会发现测量的电阻比4840Ω小
25．使用多用表欧姆档测电阻，下列说法中正确的是（
）
A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零
B．红表笔插入“+”接线孔，它接的是表内电池的正极
C．用“×10”档测量时，表针偏转过大，可改换“×100”档并重新调零表针
D．偏角越大，对同一量程来说，所测的电阻越小
26．使用多用电表测电阻时，下列说法中符合实际的有（
）
A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小
B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头
C．使用欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值
D．测灯泡电阻时，测量值比算出的值小得多
27．关于多用电表表盘上的刻度线，下列说法中正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B．电阻刻度是均匀的
C．电阻刻度上的零刻度线与直流电流最大刻度线不对应
D．电阻刻度上的零刻度线与直流电流最大刻度线相对应
28．如图所示电路，当闭合后两灯均不亮，已知两灯泡、电源、电键及电键到电源负极间的导线都完好，其余三条导线中有一条发生断路．若某同学使用多用电表来检查断线部分，他用多用表的红表笔与点相连接，把黑表笔分别先后与点、点相连．则以下检测断线部分的方法可行的是________
A．闭合，用多用表的电压表
B．断开，用多用表的电流表
C．断开，用多用表量程的欧姆表
D．闭合，用多用表量程的欧姆表
29．用多用电表的欧姆挡测电阻时，下列说法中正确的是
A．多用电表的指针指向“0Ω”时，说明通过电流表的电流达到满偏电流
B．测电阻前，把选择开关置于相应的欧姆挡，将两表笔直接接触，调整欧姆调零旋钮使指针指向“0Ω”
C．用欧姆表“×100”挡测电阻时，若指针在“0Ω”附近，应换用“×1k”挡
D．测量前，待测电阻必须与其它元件和电源断开
30．使用多用电表测电阻时，下列说法中符合实际的有(　　)
A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小
B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头
C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值
D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多
参考答案
B2．B3．C4．A5．C6．C7．B8．A9．C10．A11．A12．C13．D14．B15．D16．B17．B
18．A19．D20．C21．BC22．AB23．BC24．AD25．AD26．ABD27．AD28．AC29．ABD30．ABD
