高二物理人教版（2019）必修第三册寒假复习选择知识点专项练：11.4串联电路和并联电路
一、单选题
1．如图所示，AB两端接直流稳压电源，，，滑动变阻器总电阻，当滑动片处于变阻器中点时，C、D两端电压为（　　）
A．
B．
C．
D．
2．甲、乙两电阻的I-U关系如图所示，把它们并联后的I-U关系图线一定在图中（　　）
A．a区域
B．b区域
C．c区域
D．无法确定
3．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R1，再将这4段电阻丝并联，并联后总电阻为R2，则R1与R2的大小依次为（　　）
A．64Ω，16Ω
B．4Ω，1Ω
C．16Ω，64Ω
D．1Ω，4Ω
4．如图所示，为某教室的照明电路图，如果用一个单刀开关同时控制四盏灯，开关应安装在（　　）
A．a处
B．b处
C．c处
D．d处
5．电阻R1阻值为6
Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1∶I2＝3∶2，则电阻R2的阻值和总电阻的阻值分别为(
)
A．4
Ω，2.4
Ω
B．4
Ω，3.6
Ω
C．9
Ω，3.6
Ω
D．9
Ω，4.5
Ω

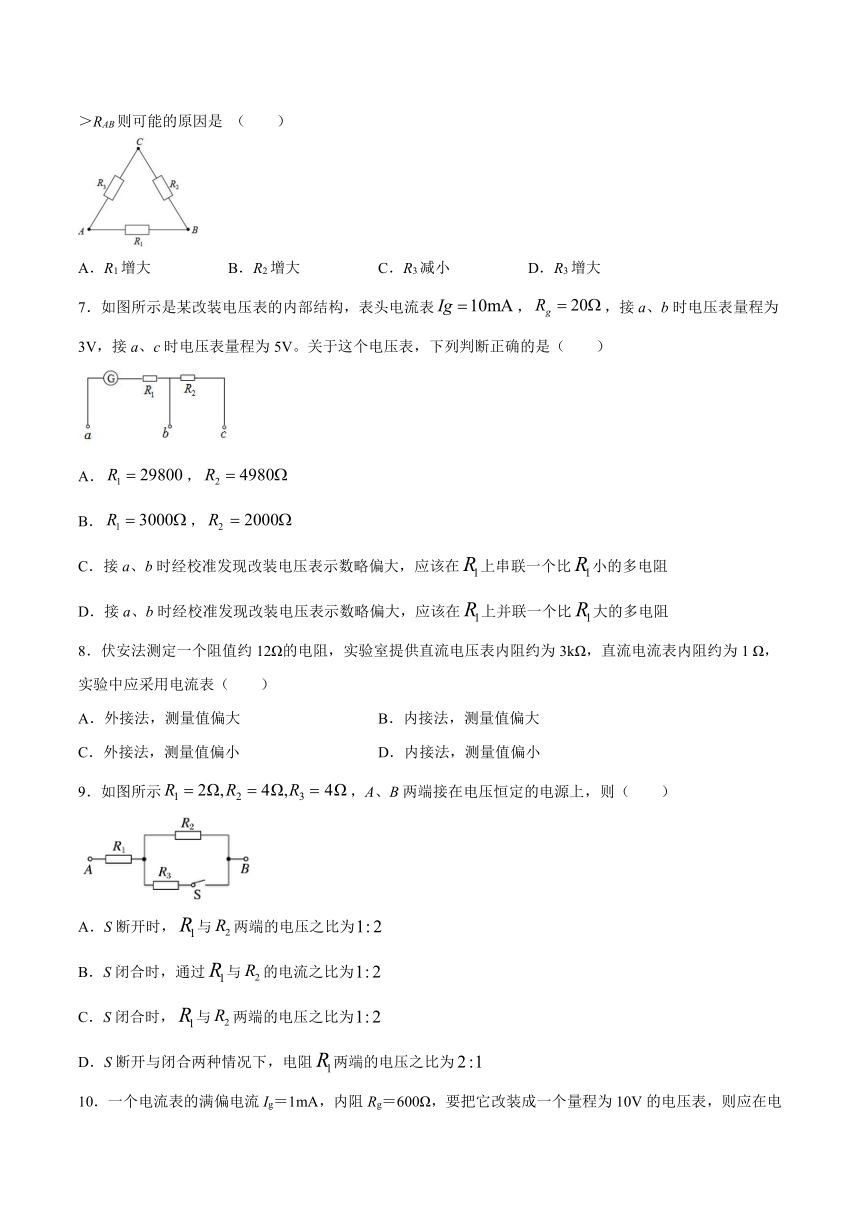

6．三只阻值相等的电阻连接成图所示的电路，由于某种原因，其中有一只电阻的阻值发生了变化，导致RBC＞RAB则可能的原因是
（　　）
A．R1增大
B．R2增大
C．R3减小
D．R3增大
7．如图所示是某改装电压表的内部结构，表头电流表，，接a、b时电压表量程为3V，接a、c时电压表量程为5V。关于这个电压表，下列判断正确的是（　　）
A．，
B．，
C．接a、b时经校准发现改装电压表示数略偏大，应该在上串联一个比小的多电阻
D．接a、b时经校准发现改装电压表示数略偏大，应该在上并联一个比大的多电阻
8．伏安法测定一个阻值约12Ω的电阻，实验室提供直流电压表内阻约为3kΩ，直流电流表内阻约为1
Ω，实验中应采用电流表（　　）
A．外接法，测量值偏大
B．内接法，测量值偏大
C．外接法，测量值偏小
D．内接法，测量值偏小
9．如图所示，A、B两端接在电压恒定的电源上，则（　　）
A．S断开时，与两端的电压之比为
B．S闭合时，通过与的电流之比为
C．S闭合时，与两端的电压之比为
D．S断开与闭合两种情况下，电阻两端的电压之比为

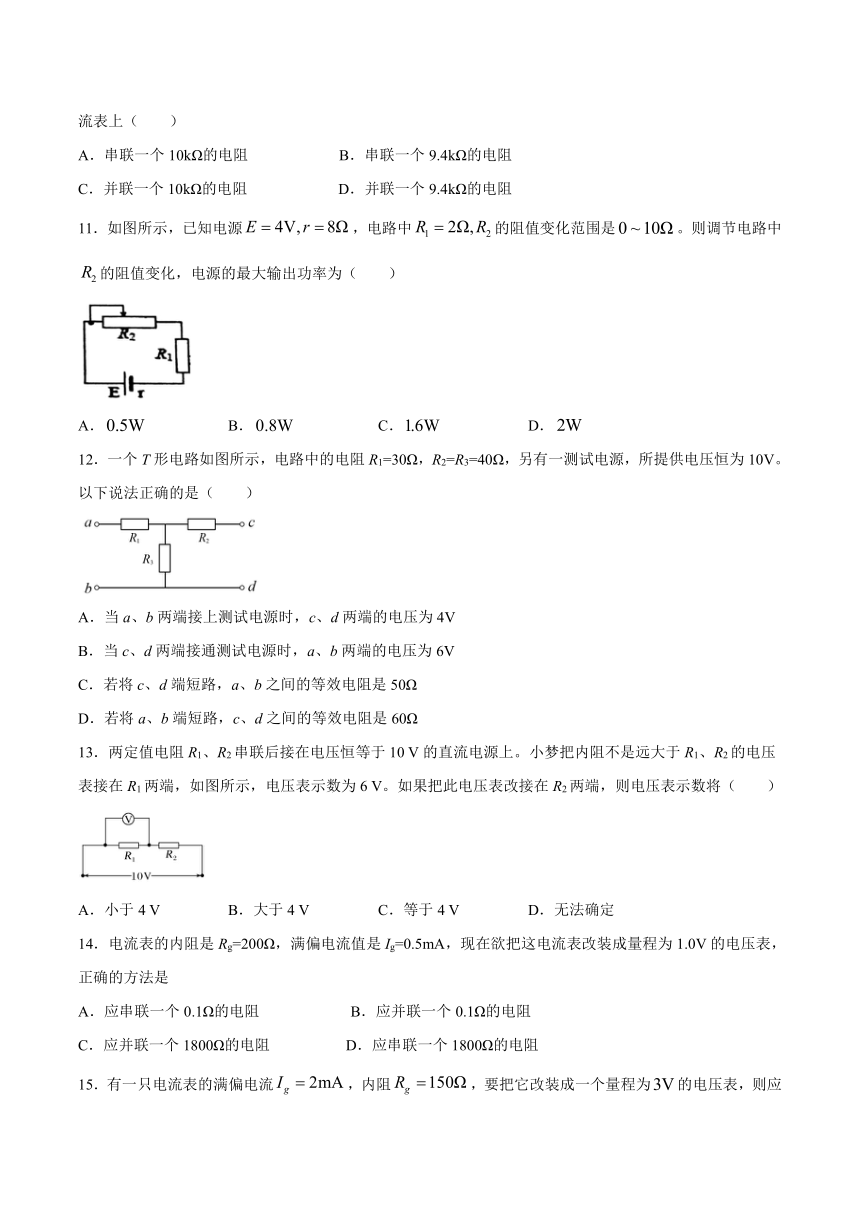

10．一个电流表的满偏电流Ig＝1mA，内阻Rg＝600Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（　　）
A．串联一个10kΩ的电阻
B．串联一个9.4kΩ的电阻
C．并联一个10kΩ的电阻
D．并联一个9.4kΩ的电阻
11．如图所示，已知电源，电路中的阻值变化范围是。则调节电路中的阻值变化，电源的最大输出功率为（　　）
A．
B．
C．
D．
12．一个T形电路如图所示，电路中的电阻R1=30Ω，R2=R3=40Ω，另有一测试电源，所提供电压恒为10V。以下说法正确的是（　　）
A．当a、b两端接上测试电源时，c、d两端的电压为4V
B．当c、d两端接通测试电源时，a、b两端的电压为6V
C．若将c、d端短路，a、b之间的等效电阻是50Ω
D．若将a、b端短路，c、d之间的等效电阻是60Ω
13．两定值电阻R1、R2串联后接在电压恒等于10
V的直流电源上。小梦把内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表示数为6
V。如果把此电压表改接在R2两端，则电压表示数将（　　）
A．小于4
V
B．大于4
V
C．等于4
V
D．无法确定
14．电流表的内阻是Rg=200Ω，满偏电流值是Ig=0.5mA，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应并联一个1800Ω的电阻
D．应串联一个1800Ω的电阻
15．有一只电流表的满偏电流，内阻，要把它改装成一个量程为的电压表，则应在电流表上：（　　）
A．并联的电阻
B．串联的电阻
C．并联的电阻
D．串联的电阻
16．3个完全相同的电压表如图所示，接入电路中，已知V1表读数为9V，V3表读数为5V，那么V2表读数为（　　）
A．5V
B．4V
C．9V
D．大于4V，小于5V
17．一个电流计的满偏电流Ig=0.1mA，内阻为
，要把它改装成一个量程为0.6A的电流表，则应在电流计上（　　）
A．串联一个
的电阻
B．串联一个约的电阻
C．并联一个约
的电阻
D．并联一个的电阻
18．如图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A。下列叙述正确的是（　　）
A．为了较准确地测定R0的值，S应接在a点，R0的真实值为50Ω。
B．为了较准确地测定R0的值，S应接在a点，R0的真实值为70Ω。
C．为了较准确地测定R0的值，S应接在b点，R0的真实值为50Ω。
D．为了较准确地测定R0的值，S应接在b点，R0的真实值为70Ω。
19．如图所示是一个电路的一部分，其中，，，，，那么电流表测得电流为（　　）
A．，向右
B．，向左
C．，向左
D．，向右。
20．电阻R1，R2串联接在10
V的电路中，已知R1
=
2
kΩ，R2
=
3
kΩ，电路电压保持不变，用伏特表测量R2上的电压，当用6
V量程测时读数为5
V，若用该表12
V量程测时，伏特表读数应为（　　）
A．4.82
V
B．5.46
V
C．6.60
V
D．8.84
V
21．如图所示电路中，电压表和的内阻都远远大于、、和的电阻．和电阻未知，，电压表和的读数分别为15V和10V，则a、b两点间的电压为（
）
A．23V
B．24V
C．25V
D．26V
22．光敏电阻是一种对光敏感的元件，典型的光敏电阻在没有光照射时其电阻可达100kΩ，在有光照射时其电阻可减小到100Ω，小明同学用这样的光敏电阻和实验室里0.6A量程的电流表或3V量程的电压表，定值电阻以及两节干电池，设计一个比较灵敏的光照强度测量计，下列电路可行的是(
)
A．
B．
C．
D．
23．甲、乙两电阻的关系如图所示，把它们串联后的关系图线一定在图中（
）
A．a区域
B．b区域
C．c区域
D．无法确定
24．用伏安法测电阻时，为了减小实验误差，将实验器材按图连接，留下一个伏特计接线头P，将P分别与a，b两点接触一下，则
A．若安培计示数变化显著，P应接在a
B．若安培计示数变化显著，P应接在a
C．若伏特计示数变化显著，P应接在b
D．若伏特计示数变化显著，P应接在a
25．如图所示，电路中每个电阻的阻值都相同．则通过电流最大的电阻是（　　）
A．R1
B．R2
C．R3和R4
D．R5
二、多选题
26．四个相同的小量程电流表分别改装成两个电流表和两个电压表。已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则（　　）
A．电流表A1的读数小于电流表A2的读数
B．电流表A1的指针偏转角等于电流表A2的指针偏转角
C．电压表V1的读数大于电压表V2的读数
D．电压表V1的指针偏转角大于电压表V2的指针偏转角
27．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流，内电阻，则下列说法正确的是（　　）
A．甲表是电流表，R增大时量程增大
B．乙表是电压表，R增大时量程增大
C．在甲图中，若改装成的电流表的量程为，则R=0.5Ω
D．在乙图中，若改装成的电压表的量程为，则R=1200Ω
28．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图3所示接法连入电路，则（　　）
A．电流表A1的读数大于电流表A2的读数
B．电流表A1指针的偏转角小于电流表A2指针的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1指针的偏转角等于电压表V2指针的偏转角
29．两个电压表甲、乙是由完全相同的电流表改装而成，它们的量程分别为5V、15V．为了测量15~20V的电压，把甲乙串联起来使用，则两表的（
）
A．读数相同
B．指针偏转角度相同
C．读数正比于表的内阻
D．指针偏转角度正比于表的内阻
30．一电流表的量程为100μA，内阻为100Ω，现串联一个9900Ω的电阻将它改装成电压表（原电流表的表盘未改动），如果用改装后的电压表测量某一电路，电压表示数如图所示。则（　　）
A．该电压表的量程是0.1V
B．该电压表的量程是1V
C．此时的电压是0.08V
D．此时的电压是0.80V
参考答案
1．B2．A3．B4．A5．C6．B7．C8．C9．A10．B11．A12．C13．A14．D15．B16．B17．C
18．D19．C20．B21．C22．B23．C24．D25．D26．BC27．BD28．AD29．BC30．BD
