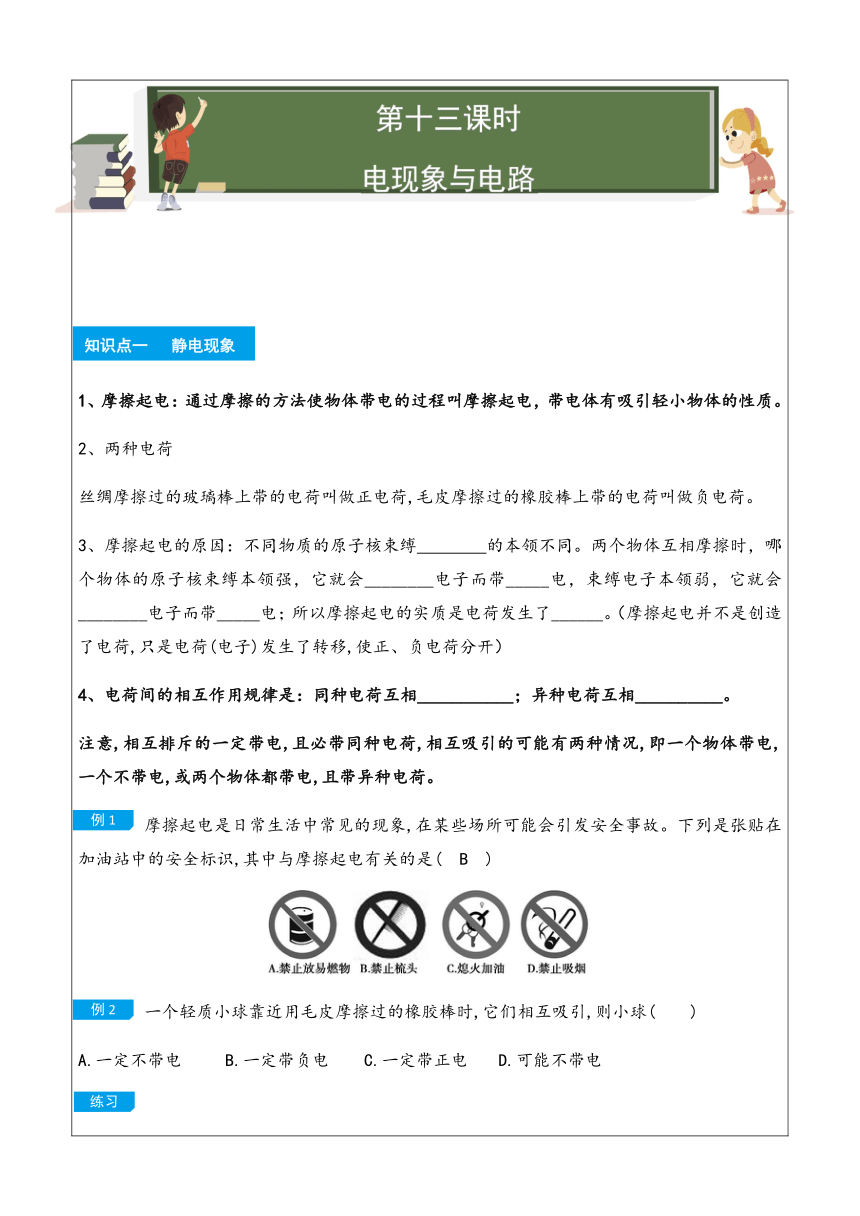

114363587630第十三课时
电现象与电路
第十三课时
电现象与电路
-311785-28575
-4508520320知识点一 静电现象
知识点一 静电现象
1、摩擦起电：通过摩擦的方法使物体带电的过程叫摩擦起电，带电体有吸引轻小物体的性质。
2、两种电荷
丝绸摩擦过的玻璃棒上带的电荷叫做正电荷,毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。
摩擦起电的原因：不同物质的原子核束缚　　　　的本领不同。两个物体互相摩擦时，哪个物体的原子核束缚本领强，它就会________电子而带_____电，束缚电子本领弱，它就会________电子而带_____电；所以摩擦起电的实质是电荷发生了______。（摩擦起电并不是创造了电荷,只是电荷(电子)发生了转移,使正、负电荷分开）
电荷间的相互作用规律是：同种电荷互相___________；异种电荷互相__________。
注意,相互排斥的一定带电,且必带同种电荷,相互吸引的可能有两种情况,即一个物体带电,一个不带电,或两个物体都带电,且带异种电荷。
-4572017145例1
例1
摩擦起电是日常生活中常见的现象,在某些场所可能会引发安全事故。下列是张贴在加油站中的安全标识,其中与摩擦起电有关的是(　B　)
-4572042545例2
例2
一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球(　　)
A.一定不带电 B.一定带负电 C.一定带正电 D.可能不带电
-361953810练习
练习

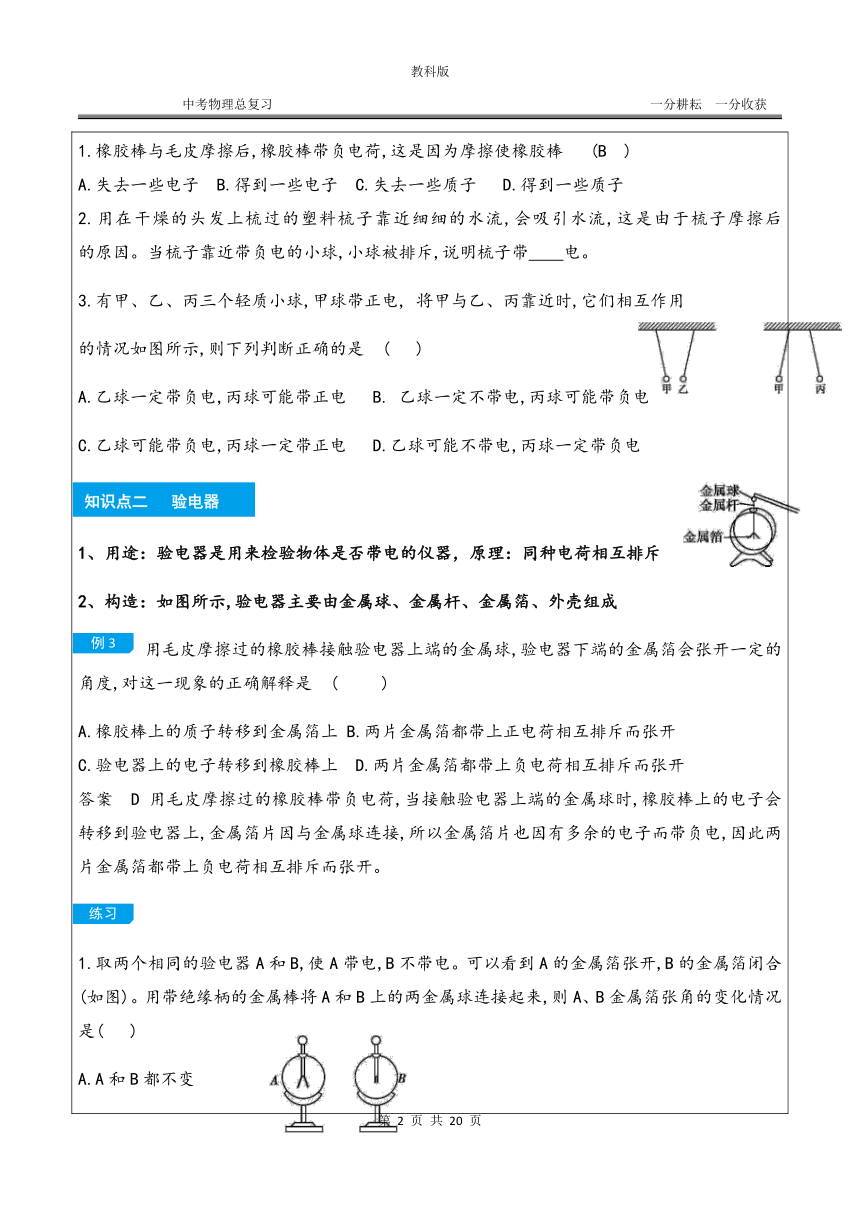

1.橡胶棒与毛皮摩擦后,橡胶棒带负电荷,这是因为摩擦使橡胶棒? (B )
A.失去一些电子 B.得到一些电子 C.失去一些质子 D.得到一些质子
2.用在干燥的头发上梳过的塑料梳子靠近细细的水流,会吸引水流,这是由于梳子摩擦后　　 的原因。当梳子靠近带负电的小球,小球被排斥,说明梳子带 电。?
56095903473453.有甲、乙、丙三个轻质小球,甲球带正电, 将甲与乙、丙靠近时,它们相互作用
的情况如图所示,则下列判断正确的是?( )
A.乙球一定带负电,丙球可能带正电 B. 乙球一定不带电,丙球可能带负电
C.乙球可能带负电,丙球一定带正电 D.乙球可能不带电,丙球一定带负电
600392552705-4508552705知识点二 验电器
知识点二 验电器
1、用途：验电器是用来检验物体是否带电的仪器，原理：同种电荷相互排斥
2、构造：如图所示,验电器主要由金属球、金属杆、金属箔、外壳组成
-457205715例3
例3
用毛皮摩擦过的橡胶棒接触验电器上端的金属球,验电器下端的金属箔会张开一定的角度,对这一现象的正确解释是?( )
A.橡胶棒上的质子转移到金属箔上 B.两片金属箔都带上正电荷相互排斥而张开
C.验电器上的电子转移到橡胶棒上 D.两片金属箔都带上负电荷相互排斥而张开
答案 D 用毛皮摩擦过的橡胶棒带负电荷,当接触验电器上端的金属球时,橡胶棒上的电子会转移到验电器上,金属箔片因与金属球连接,所以金属箔片也因有多余的电子而带负电,因此两片金属箔都带上负电荷相互排斥而张开。
-4572051435练习
练习
16859257842251.取两个相同的验电器A和B,使A带电,B不带电。可以看到A的金属箔张开,B的金属箔闭合(如图)。用带绝缘柄的金属棒将A和B上的两金属球连接起来,则A、B金属箔张角的变化情况是( )
A.A和B都不变
B.A变小,B张开
C.A变大,B不变
D.A闭合,B张开
答案 B 由于同种电荷相互排斥,可以看到验电器A两金属箔张开,当用带绝缘柄的金属棒将A和B上的两金属球连接起来,一部分电荷由A传到B,A金属箔张角变小,B金属箔张开,故选B。

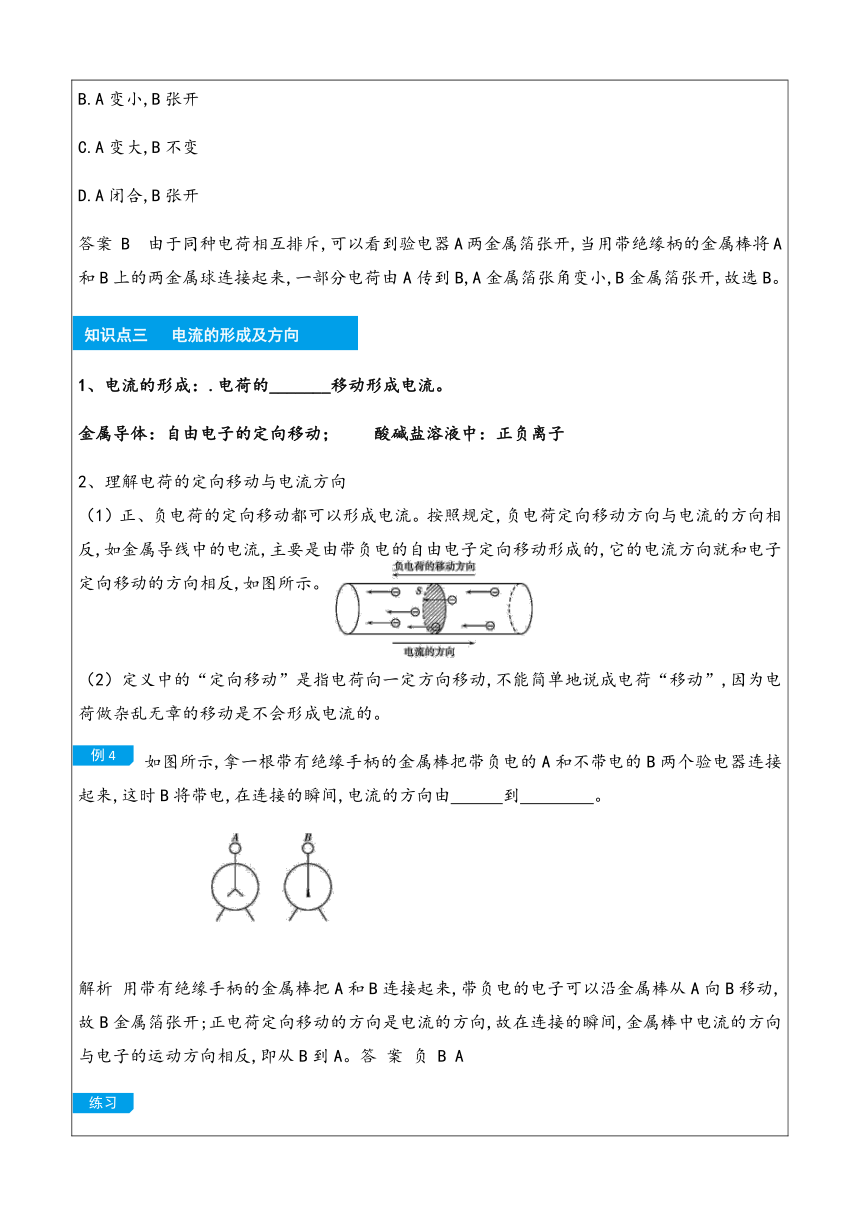

-4508563500知识点三 电流的形成及方向
知识点三 电流的形成及方向
电流的形成：.电荷的_______移动形成电流。
金属导体：自由电子的定向移动； 酸碱盐溶液中：正负离子
2、理解电荷的定向移动与电流方向
2265680546100（1）正、负电荷的定向移动都可以形成电流。按照规定,负电荷定向移动方向与电流的方向相反,如金属导线中的电流,主要是由带负电的自由电子定向移动形成的,它的电流方向就和电子定向移动的方向相反,如图所示。
（2）定义中的“定向移动”是指电荷向一定方向移动,不能简单地说成电荷“移动”,因为电荷做杂乱无章的移动是不会形成电流的。
-457206985例4
例4
如图所示,拿一根带有绝缘手柄的金属棒把带负电的A和不带电的B两个验电器连接起来,这时B将带电,在连接的瞬间,电流的方向由 到 。
117348060325
解析 用带有绝缘手柄的金属棒把A和B连接起来,带负电的电子可以沿金属棒从A向B移动,故B金属箔张开;正电荷定向移动的方向是电流的方向,故在连接的瞬间,金属棒中电流的方向与电子的运动方向相反,即从B到A。答 案 负 B A
-4572050800练习
练习

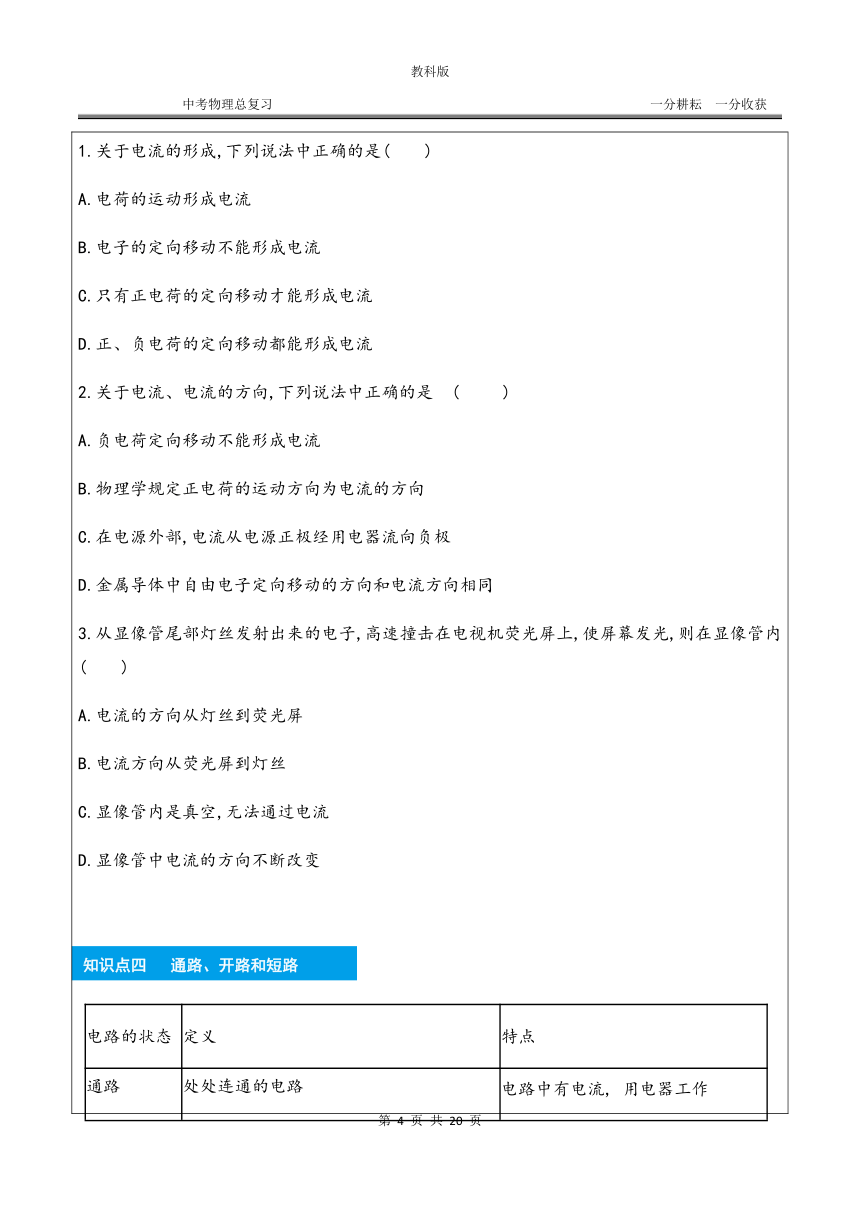

1.关于电流的形成,下列说法中正确的是(　　)
A.电荷的运动形成电流
B.电子的定向移动不能形成电流
C.只有正电荷的定向移动才能形成电流
D.正、负电荷的定向移动都能形成电流
2.关于电流、电流的方向,下列说法中正确的是?( )
A.负电荷定向移动不能形成电流
B.物理学规定正电荷的运动方向为电流的方向
C.在电源外部,电流从电源正极经用电器流向负极
D.金属导体中自由电子定向移动的方向和电流方向相同
3.从显像管尾部灯丝发射出来的电子,高速撞击在电视机荧光屏上,使屏幕发光,则在显像管内(　　)
A.电流的方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空,无法通过电流
D.显像管中电流的方向不断改变
-5461058420知识点四 通路、开路和短路
知识点四 通路、开路和短路
电路的状态
定义
特点
通路
处处连通的电路
电路中有电流, 用电器工作
断路（开路）
在某处断开的电路
电路中无电流, 用电器不工作
短路
电源短路
（整体短路）
电流不经过任何用电器,直接由电源正极经过导线流回负极
烧毁电源引起火灾
用电器被短接（局部短路）
一根导线接在用电器的两端,此用电器被短接
被短接的用电器不工作
-5524524130例5
例5

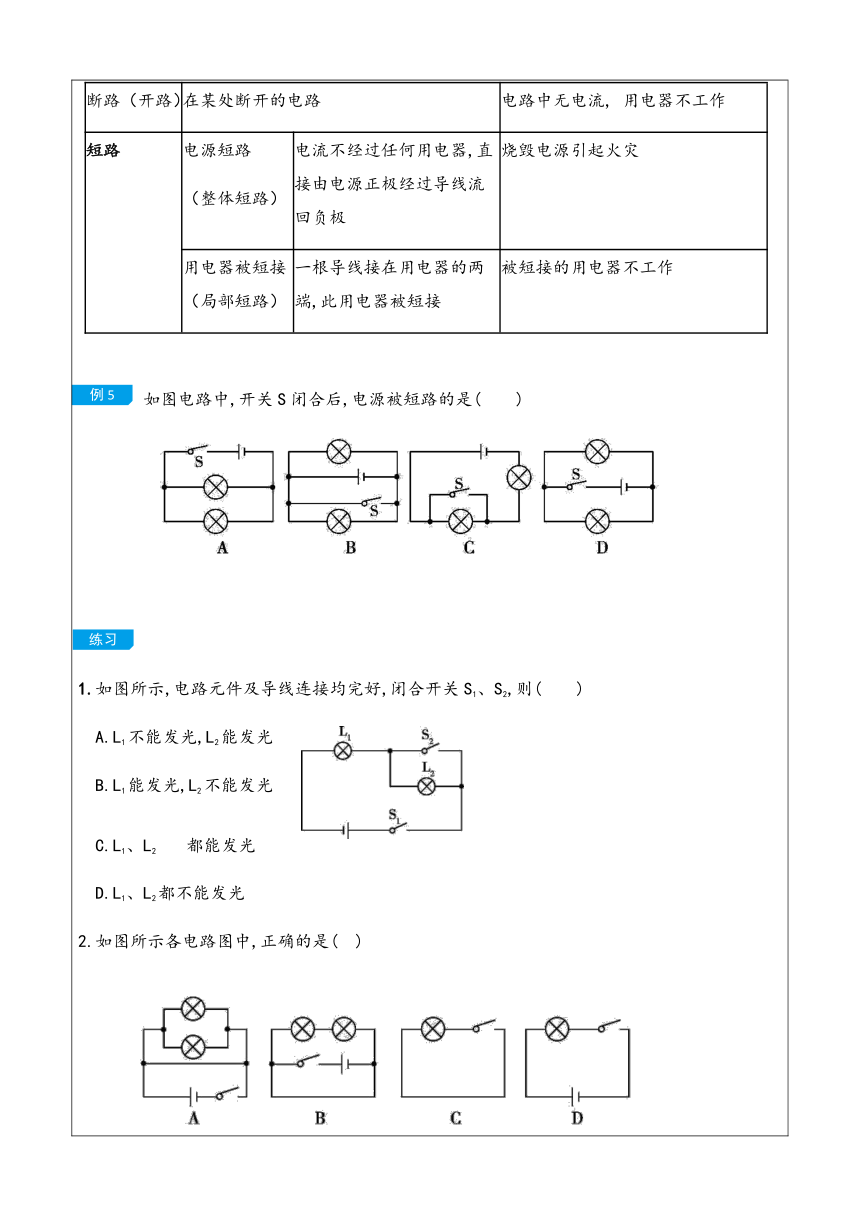

如图电路中,开关S闭合后,电源被短路的是1214120925195?
?
( )
141224074930
-4572054610练习
练习
1.如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则(　　)
196215062865A.L1不能发光,L2能发光
B.L1能发光,L2不能发光
C.L1、L2都能发光
D.L1、L2都不能发光
2.如图所示各电路图中,正确的是( )
544195177165
3.如图所示电路,闭合开关,小灯泡和LED灯发光;如若用一根导线接到小灯泡两端,小灯
2191385391160泡 (选填“能”或“不能”)发光,原因是小灯泡被　　　　(选填“断路”“通路”或“短路”)。?
-450858890知识点五 串联与并联
知识点五 串联与并联
串联电路
并联电路
定义
把电路元件逐个顺次连接起来的电路
把电路元件并列地连接起来的电路
电路图
85217079375?

46228018415?
特点
电路中只有一条电流路径,没有干路与支路之分,电路中有一处出现断路则整个电路中的用电器都无法工作
电路中的电流路径至少有两条,有干路与支路之分,各支路中的元件独立工作、互不影响,即:当一个支路发生断路时,其他支路不受影响
开关作用
控制整个电路的通断
干路中的开关控制整个电路;支路中的开关控制其所在支路
实例
家庭电路中开关与其控制的用电器
家庭电路中各用电器之间;马路上的各路灯之间
39636704232275-552453839845例6
例6
如图所示,L1与L2属于串联的是（ ）
87630053340
-4572064135练习
练习
1.小文同学在电学探究实验时发现电路中三盏小灯,在闭合、断开开关时三灯同时亮、同时灭,则这三盏灯的连接方式是(　　)
A.串联 B.并联 C.串联或并联 D.都不可能
2.在进行中考英语听力考试时,考场内各试室的有线扬声器的连接方式是　　　　联,原因是它们　　　　(选填“能”或“不能”)独立工作。扬声器播放的声音是通过　　　　传入人耳的。?
41313106591303.如图所示为国产油电混合动力汽车。给汽车蓄电池充电时,蓄电池相当于　　　　(选填“用电器”或“电源”);汽车各转向灯能独立工作,因此转向灯是　　　　联的;干毛巾刚擦完的车玻璃,很容易吸附灰尘,这是因为带电体能　　 　　。?
30175204216404.学好科学需要联想和比较。联系人体部分血液循环模式图,下列电路连接方式与之最类似的是(　)
5.如图所示的电路图中,属于串联电路的是图　　　　,属于并联电路的是图　　　　。?
140398573025
重点题型一 分析开关型动态电路
-4572022860例7
例7
对于如图所示的电路，下列说法不正确的是(　　)
3856355165735A．当开关S1、S3闭合，S2断开时，L1和L2并联
B．当开关S2、S3闭合，S1断开时，L1和L2串联
C．当开关S1、S3断开，S2闭合时，L1和L2串联
D．当开关S1、S2闭合，S3断开时，L2短路
-3619551435练习
练习
如图所示,只闭合S1,电阻R1、R2组成 电路,断开S1,闭合S2、S3,
2038350290830电阻R1、R2组成 电路,同时闭合S1、S3,电路会形成 。



445706558420如图所示电路,若只闭合开关S1、S3,则R1、R2的连接方式
是　 (选填“串联”或“并联”);若同时闭合开关S1、S2、S3,
则电路为　 (选填“通路”、“断路”或“短路”)。?
3．在如图所示的电路中，正确的说法是（　　）
33381958890A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
重点题型二 设计电路
3178810750570-3619528575例8
例8
岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮(如图),每个按钮相当于一个开关,当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机有人下车,下列电路图能实现上述目标的是(　　)
17145070485
-55245222885练习
练习
36791905429251.卫生间里安装了照明灯和换气扇,有时需要独立工作,有时需要同时工作,下列电路图符合要求的 是 ?( )
85661538735
28511507975606200775770255361958502652.如图是某名牌榨汁机,为保障安全,该榨汁机设置了双重开关——电源开关S1和安全开关S2,当杯体倒扣在主机上时,S2自动闭合,此时再闭合S1,电动机才能启动,开始榨汁,下列电路图符合上述要求的是?( )

3.电动自行车两刹车手柄中各有一只开关S1和S2。在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。以下电路符合要求的 是? ( )
310261024828552705280035



4.某同学想设计一个电路,要求开关闭合时,只有一个灯泡发光,断开时两灯均发光,则图中正确的是(　　)
300037511112595250108585

114363587630第十三课时
电现象与电路
第十三课时
电现象与电路
-311785-28575
-4508520320知识点一 静电现象
知识点一 静电现象
1、摩擦起电：通过摩擦的方法使物体带电的过程叫摩擦起电，带电体有吸引轻小物体的性质。
2、两种电荷
丝绸摩擦过的玻璃棒上带的电荷叫做正电荷,毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。
摩擦起电的原因：不同物质的原子核束缚　　　　的本领不同。两个物体互相摩擦时，哪个物体的原子核束缚本领强，它就会________电子而带_____电，束缚电子本领弱，它就会________电子而带_____电；所以摩擦起电的实质是电荷发生了______。（摩擦起电并不是创造了电荷,只是电荷(电子)发生了转移,使正、负电荷分开）
电荷间的相互作用规律是：同种电荷互相___________；异种电荷互相__________。
注意,相互排斥的一定带电,且必带同种电荷,相互吸引的可能有两种情况,即一个物体带电,一个不带电,或两个物体都带电,且带异种电荷。
-4572017145例1
例1
摩擦起电是日常生活中常见的现象,在某些场所可能会引发安全事故。下列是张贴在加油站中的安全标识,其中与摩擦起电有关的是(　B　)
-4572042545例2
例2
一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球(　D　)
A.一定不带电 B.一定带负电 C.一定带正电 D.可能不带电
-361953810练习
练习
1.橡胶棒与毛皮摩擦后,橡胶棒带负电荷,这是因为摩擦使橡胶棒? (B )
A.失去一些电子 B.得到一些电子 C.失去一些质子 D.得到一些质子
2.用在干燥的头发上梳过的塑料梳子靠近细细的水流,会吸引水流,这是由于梳子摩擦后　　 的原因。当梳子靠近带负电的小球,小球被排斥,说明梳子带 电。?答案　带电　负
56095903473453.有甲、乙、丙三个轻质小球,甲球带正电, 将甲与乙、丙靠近时,它们相互作用
的情况如图所示,则下列判断正确的是?( C )
A.乙球一定带负电,丙球可能带正电 B. 乙球一定不带电,丙球可能带负电
C.乙球可能带负电,丙球一定带正电 D.乙球可能不带电,丙球一定带负电
600392552705-4508552705知识点二 验电器
知识点二 验电器
1、用途：验电器是用来检验物体是否带电的仪器，原理：同种电荷相互排斥
2、构造：如图所示,验电器主要由金属球、金属杆、金属箔、外壳组成
-457205715例3
例3
用毛皮摩擦过的橡胶棒接触验电器上端的金属球,验电器下端的金属箔会张开一定的角度,对这一现象的正确解释是?( )
A.橡胶棒上的质子转移到金属箔上 B.两片金属箔都带上正电荷相互排斥而张开
C.验电器上的电子转移到橡胶棒上 D.两片金属箔都带上负电荷相互排斥而张开
答案 D 用毛皮摩擦过的橡胶棒带负电荷,当接触验电器上端的金属球时,橡胶棒上的电子会转移到验电器上,金属箔片因与金属球连接,所以金属箔片也因有多余的电子而带负电,因此两片金属箔都带上负电荷相互排斥而张开。
-4572051435练习
练习
16859257842251.取两个相同的验电器A和B,使A带电,B不带电。可以看到A的金属箔张开,B的金属箔闭合(如图)。用带绝缘柄的金属棒将A和B上的两金属球连接起来,则A、B金属箔张角的变化情况是( )
A.A和B都不变
B.A变小,B张开
C.A变大,B不变
D.A闭合,B张开
答案 B 由于同种电荷相互排斥,可以看到验电器A两金属箔张开,当用带绝缘柄的金属棒将A和B上的两金属球连接起来,一部分电荷由A传到B,A金属箔张角变小,B金属箔张开,故选B。
-4508563500知识点三 电流的形成及方向
知识点三 电流的形成及方向
电流的形成：.电荷的_______移动形成电流。
金属导体：自由电子的定向移动； 酸碱盐溶液中：正负离子
2、理解电荷的定向移动与电流方向
2265680546100（1）正、负电荷的定向移动都可以形成电流。按照规定,负电荷定向移动方向与电流的方向相反,如金属导线中的电流,主要是由带负电的自由电子定向移动形成的,它的电流方向就和电子定向移动的方向相反,如图所示。
（2）定义中的“定向移动”是指电荷向一定方向移动,不能简单地说成电荷“移动”,因为电荷做杂乱无章的移动是不会形成电流的。
-457206985例4
例4
如图所示,拿一根带有绝缘手柄的金属棒把带负电的A和不带电的B两个验电器连接起来,这时B将带电,在连接的瞬间,电流的方向由 到 。
117348060325
解析 用带有绝缘手柄的金属棒把A和B连接起来,带负电的电子可以沿金属棒从A向B移动,故B金属箔张开;正电荷定向移动的方向是电流的方向,故在连接的瞬间,金属棒中电流的方向与电子的运动方向相反,即从B到A。答 案 负 B A
-4572050800练习
练习
1.关于电流的形成,下列说法中正确的是(　D　)
A.电荷的运动形成电流
B.电子的定向移动不能形成电流
C.只有正电荷的定向移动才能形成电流
D.正、负电荷的定向移动都能形成电流
2.关于电流、电流的方向,下列说法中正确的是?( C )
A.负电荷定向移动不能形成电流
B.物理学规定正电荷的运动方向为电流的方向
C.在电源外部,电流从电源正极经用电器流向负极
D.金属导体中自由电子定向移动的方向和电流方向相同
3.从显像管尾部灯丝发射出来的电子,高速撞击在电视机荧光屏上,使屏幕发光,则在显像管内(　　)
A.电流的方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空,无法通过电流
D.显像管中电流的方向不断改变
答案　B　由题意可知电子的移动方向为从灯丝到荧光屏,电子带负电,因为电流的方向与负电荷定向移动的方向相反,所以电流方向为从荧光屏到灯丝。
-5461058420知识点四 通路、开路和短路
知识点四 通路、开路和短路
电路的状态
定义
特点
通路
处处连通的电路
电路中有电流, 用电器工作
断路（开路）
在某处断开的电路
电路中无电流, 用电器不工作
短路
电源短路
（整体短路）
电流不经过任何用电器,直接由电源正极经过导线流回负极
烧毁电源引起火灾
用电器被短接（局部短路）
一根导线接在用电器的两端,此用电器被短接
被短接的用电器不工作
-5524524130例5
例5
如图电路中,开关S闭合后,电源被短路的是1214120925195?
?
( B )
141224074930
-4572054610练习
练习
1.如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则(　　)
196215062865A.L1不能发光,L2能发光
B.L1能发光,L2不能发光
C.L1、L2都能发光
D.L1、L2都不能发光
答案　B　闭合开关S1、S2时,L2被短接,故电路中只有L1发光,L2不发光,所以选项B正确。
2.如图所示各电路图中,正确的是( D　)
544195177165
3.如图所示电路,闭合开关,小灯泡和LED灯发光;如若用一根导线接到小灯泡两端,小灯
2191385391160泡 (选填“能”或“不能”)发光,原因是小灯泡被　　　　(选填“断路”“通路”或“短路”)。?
答案　不能　短路
解析　题图所示电路,闭合开关,小灯泡和LED灯发光;如若用一根导线接到小灯泡两端,此时电流不会经过小灯泡,故小灯泡不能发光,原因是小灯泡被短路。
-450858890知识点五 串联与并联
知识点五 串联与并联
串联电路
并联电路
定义
把电路元件逐个顺次连接起来的电路
把电路元件并列地连接起来的电路
电路图
85217079375?

46228018415?
特点
电路中只有一条电流路径,没有干路与支路之分,电路中有一处出现断路则整个电路中的用电器都无法工作
电路中的电流路径至少有两条,有干路与支路之分,各支路中的元件独立工作、互不影响,即:当一个支路发生断路时,其他支路不受影响
开关作用
控制整个电路的通断
干路中的开关控制整个电路;支路中的开关控制其所在支路
实例
家庭电路中开关与其控制的用电器
家庭电路中各用电器之间;马路上的各路灯之间
39636704232275-552453839845例6
例6
如图所示,L1与L2属于串联的是（ B ）
87630053340
-4572064135练习
练习
1.小文同学在电学探究实验时发现电路中三盏小灯,在闭合、断开开关时三灯同时亮、同时灭,则这三盏灯的连接方式是(　C　)
A.串联 B.并联 C.串联或并联 D.都不可能
2.在进行中考英语听力考试时,考场内各试室的有线扬声器的连接方式是　　　　联,原因是它们　　　　(选填“能”或“不能”)独立工作。扬声器播放的声音是通过　　　　传入人耳的。? 答案　并　能　空气
41313106591303.如图所示为国产油电混合动力汽车。给汽车蓄电池充电时,蓄电池相当于　　　　(选填“用电器”或“电源”);汽车各转向灯能独立工作,因此转向灯是　　　　联的;干毛巾刚擦完的车玻璃,很容易吸附灰尘,这是因为带电体能　　 　　。?
答案　用电器　并　吸引轻小物体
30175204216404.学好科学需要联想和比较。联系人体部分血液循环模式图,下列电路连接方式与之最类似的是(　A　)
5.如图所示的电路图中,属于串联电路的是图　　　　,属于并联电路的是图　　　　。?
140398573025
答案　b、c　a、d
重点题型一 分析开关型动态电路
-4572022860例7
例7
对于如图所示的电路，下列说法不正确的是(　B　)
3856355165735A．当开关S1、S3闭合，S2断开时，L1和L2并联
B．当开关S2、S3闭合，S1断开时，L1和L2串联
C．当开关S1、S3断开，S2闭合时，L1和L2串联
D．当开关S1、S2闭合，S3断开时，L2短路
-3619551435练习
练习
如图所示,只闭合S1,电阻R1、R2组成 电路,断开S1,闭合S2、S3,
2038350290830电阻R1、R2组成 电路,同时闭合S1、S3,电路会形成 。



445706558420如图所示电路,若只闭合开关S1、S3,则R1、R2的连接方式
是　 (选填“串联”或“并联”);若同时闭合开关S1、S2、S3,
则电路为　 (选填“通路”、“断路”或“短路”)。?
答案　并联　短路
解析　题图所示电路,若只闭合开关S1、S3,R1、R2并列连接,因此它们的连接方式为并联;若同时闭合开关S1、S2、S3,形成电源短路。　
3．在如图所示的电路中，正确的说法是（　　）
33381958890A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
重点题型二 设计电路
3178810750570-3619528575例8
例8
岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮(如图),每个按钮相当于一个开关,当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机有人下车,下列电路图能实现上述目标的是(　B　)
17145070485
-55245222885练习
练习
36791905429251.卫生间里安装了照明灯和换气扇,有时需要独立工作,有时需要同时工作,下列电路图符合要求的 是 ?( C )
85661538735
28511507975606200775770255361958502652.如图是某名牌榨汁机,为保障安全,该榨汁机设置了双重开关——电源开关S1和安全开关S2,当杯体倒扣在主机上时,S2自动闭合,此时再闭合S1,电动机才能启动,开始榨汁,下列电路图符合上述要求的是?( C )

3.电动自行车两刹车手柄中各有一只开关S1和S2。在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。以下电路符合要求的 是? ( A )
310261024828552705280035



4.某同学想设计一个电路,要求开关闭合时,只有一个灯泡发光,断开时两灯均发光,则图中正确的是(　B　)
300037511112595250108585
