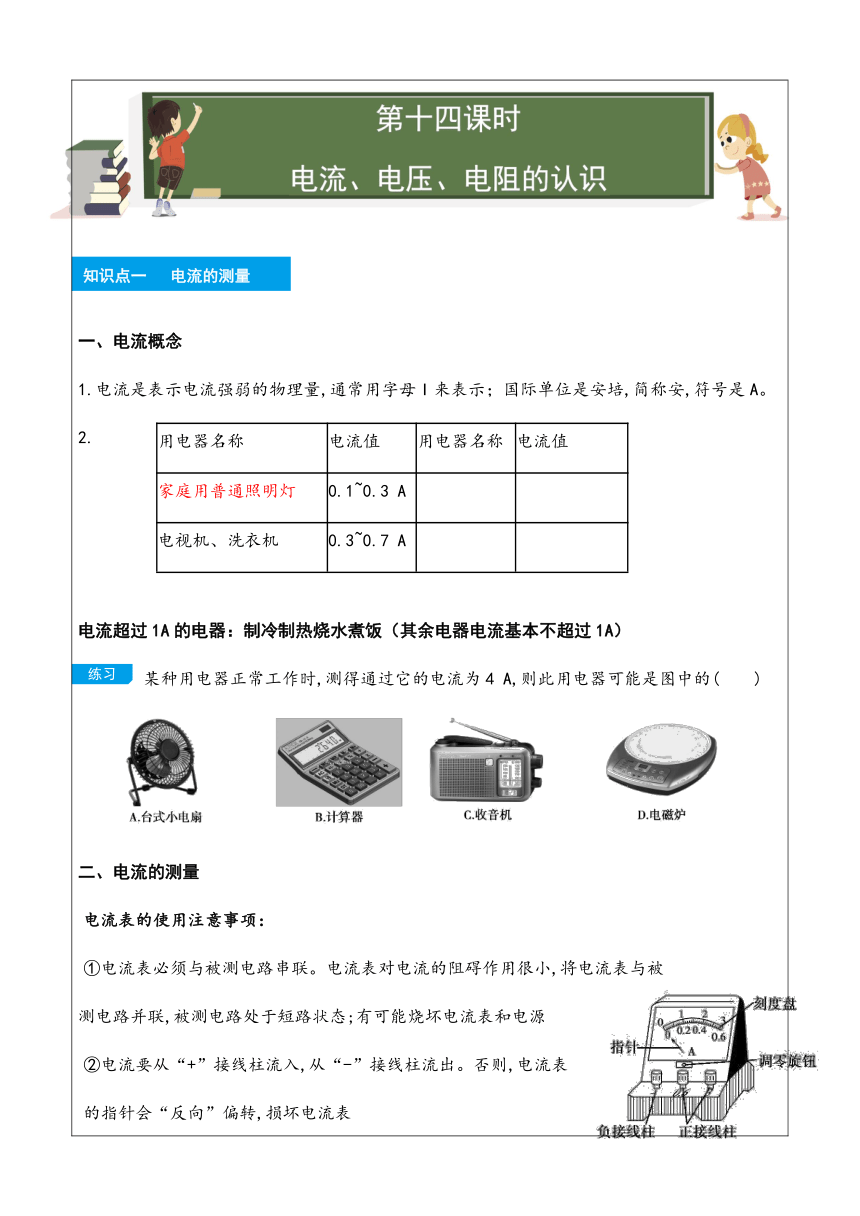

114363587630第十四课时
电流、电压、电阻的认识
第十四课时
电流、电压、电阻的认识
-35433026035
-54610117475知识点一 电流的测量
知识点一 电流的测量
一、电流概念
1.电流是表示电流强弱的物理量,通常用字母I来表示；国际单位是安培,简称安,符号是A。
用电器名称
电流值
用电器名称
电流值
家庭用普通照明灯
0.1~0.3 A
电视机、洗衣机
0.3~0.7 A
2.
电流超过1A的电器：制冷制热烧水煮饭（其余电器电流基本不超过1A）
-5524520320练习
练习
某种用电器正常工作时,测得通过它的电流为4 A,则此用电器可能是图中的(　　)
29972005016516256060325
二、电流的测量
电流表的使用注意事项：
5241290339090①电流表必须与被测电路串联。电流表对电流的阻碍作用很小,将电流表与被
测电路并联,被测电路处于短路状态;有可能烧坏电流表和电源
②电流要从“+”接线柱流入,从“-”接线柱流出。否则,电流表
的指针会“反向”偏转,损坏电流表
③绝对不能直接把电流表接在电源的正、负两极上

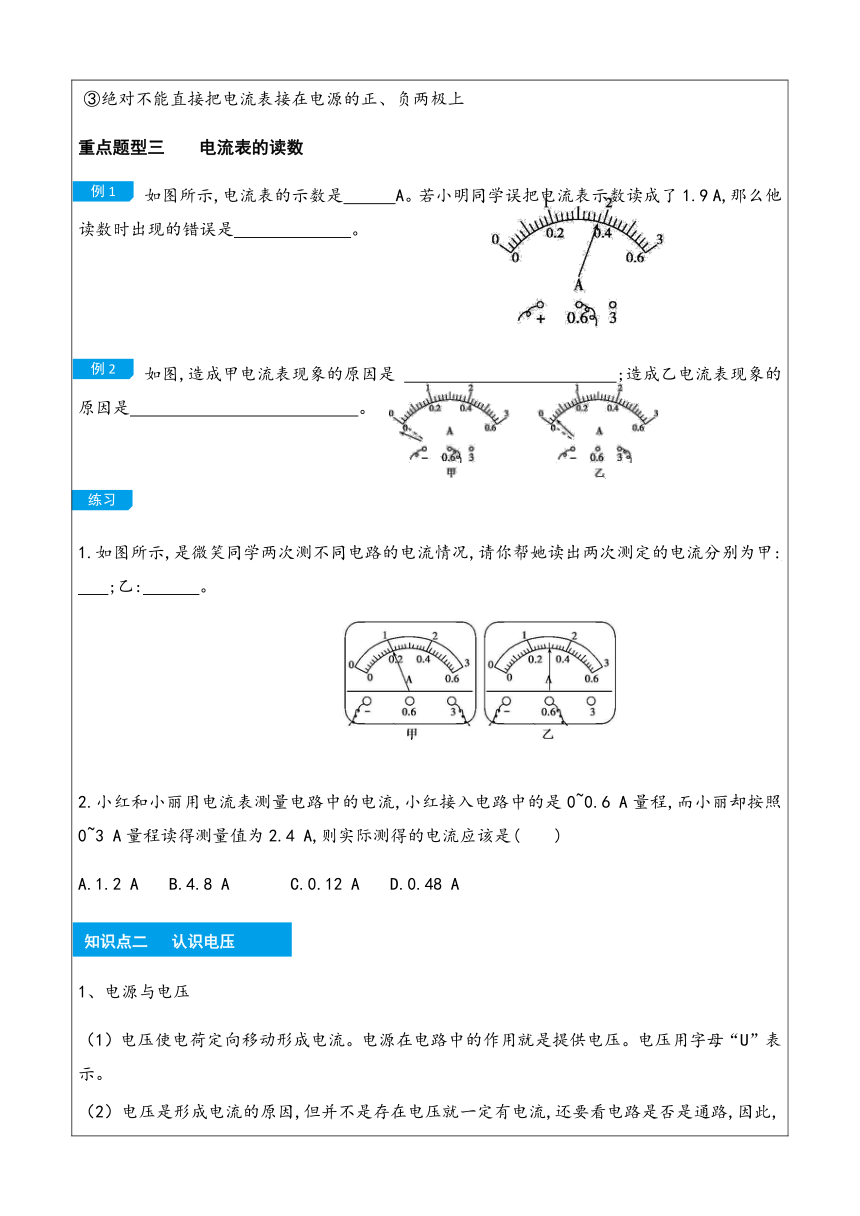

重点题型三 电流表的读数
-4572025400例1
例1
3048000169545如图所示,电流表的示数是 A。若小明同学误把电流表示数读成了1.9 A,那么他读数时出现的错误是 。

3422015231775-4572017145例2
例2
如图,造成甲电流表现象的原因是 ;造成乙电流表现象的原因是 。
-5524524765练习
练习
1.如图所示,是微笑同学两次测不同电路的电流情况,请你帮她读出两次测定的电流分别为甲: ;乙: 。
301688522860
2.小红和小丽用电流表测量电路中的电流,小红接入电路中的是0~0.6 A量程,而小丽却按照0~3 A量程读得测量值为2.4 A,则实际测得的电流应该是(　　)
A.1.2 A B.4.8 A C.0.12 A D.0.48 A

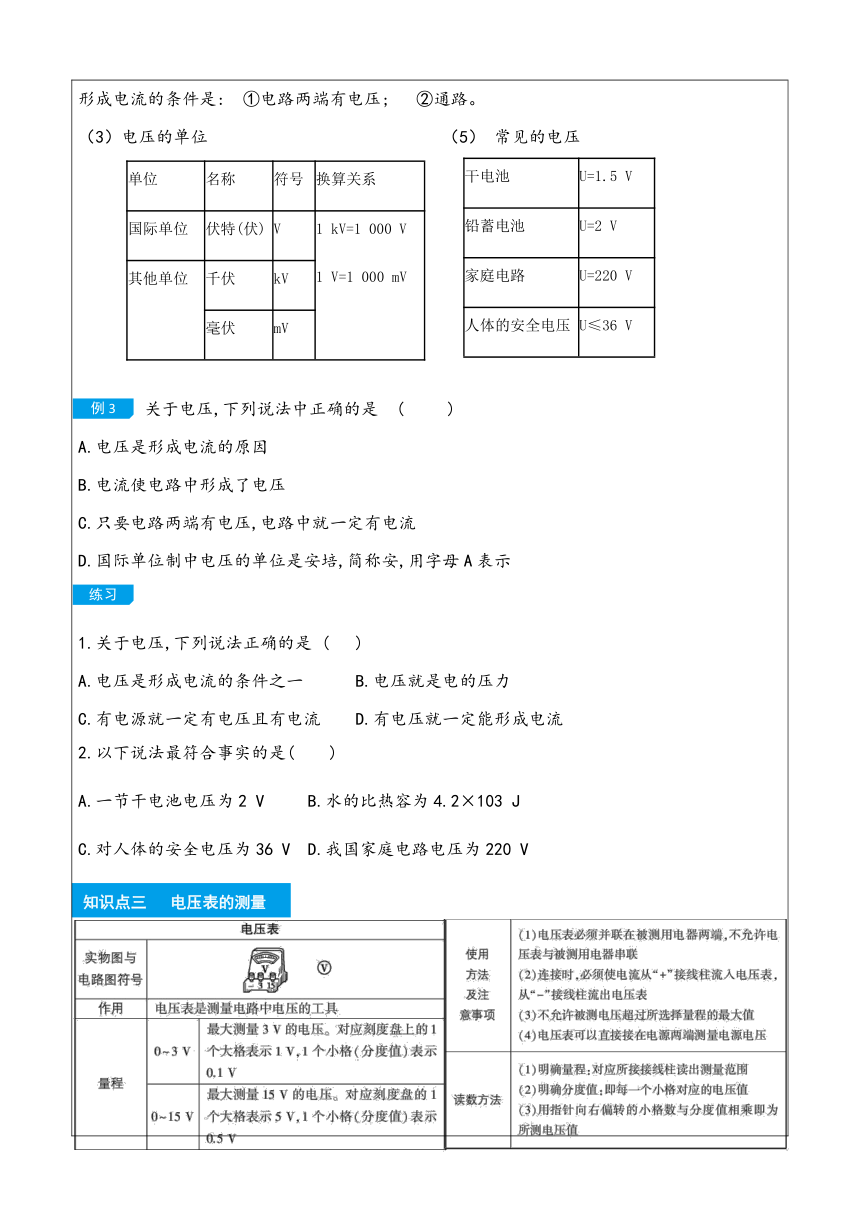

-4508564770知识点二 认识电压
知识点二 认识电压
1、电源与电压
（1）电压使电荷定向移动形成电流。电源在电路中的作用就是提供电压。电压用字母“U”表示。
（2）电压是形成电流的原因,但并不是存在电压就一定有电流,还要看电路是否是通路,因此,形成电流的条件是: ①电路两端有电压; ②通路。
（3）电压的单位 （5） 常见的电压
单位
名称
符号
换算关系
国际单位
伏特(伏)
V
1 kV=1 000 V
1 V=1 000 mV
其他单位
千伏
kV
毫伏
mV
干电池
U=1.5 V
铅蓄电池
U=2 V
家庭电路
U=220 V
人体的安全电压
U≤36 V
-4572059055例3
例3
关于电压,下列说法中正确的是?( )
A.电压是形成电流的原因
B.电流使电路中形成了电压
C.只要电路两端有电压,电路中就一定有电流
D.国际单位制中电压的单位是安培,简称安,用字母A表示
-4572062230练习
练习
1.关于电压,下列说法正确的是 ( )
A.电压是形成电流的条件之一 B.电压就是电的压力
C.有电源就一定有电压且有电流 D.有电压就一定能形成电流
2.以下说法最符合事实的是(　　)
A.一节干电池电压为2 V B.水的比热容为4.2×103 J
C.对人体的安全电压为36 V D.我国家庭电路电压为220 V
3190875344805642620356235-5461024765知识点三 电压表的测量
知识点三 电压表的测量

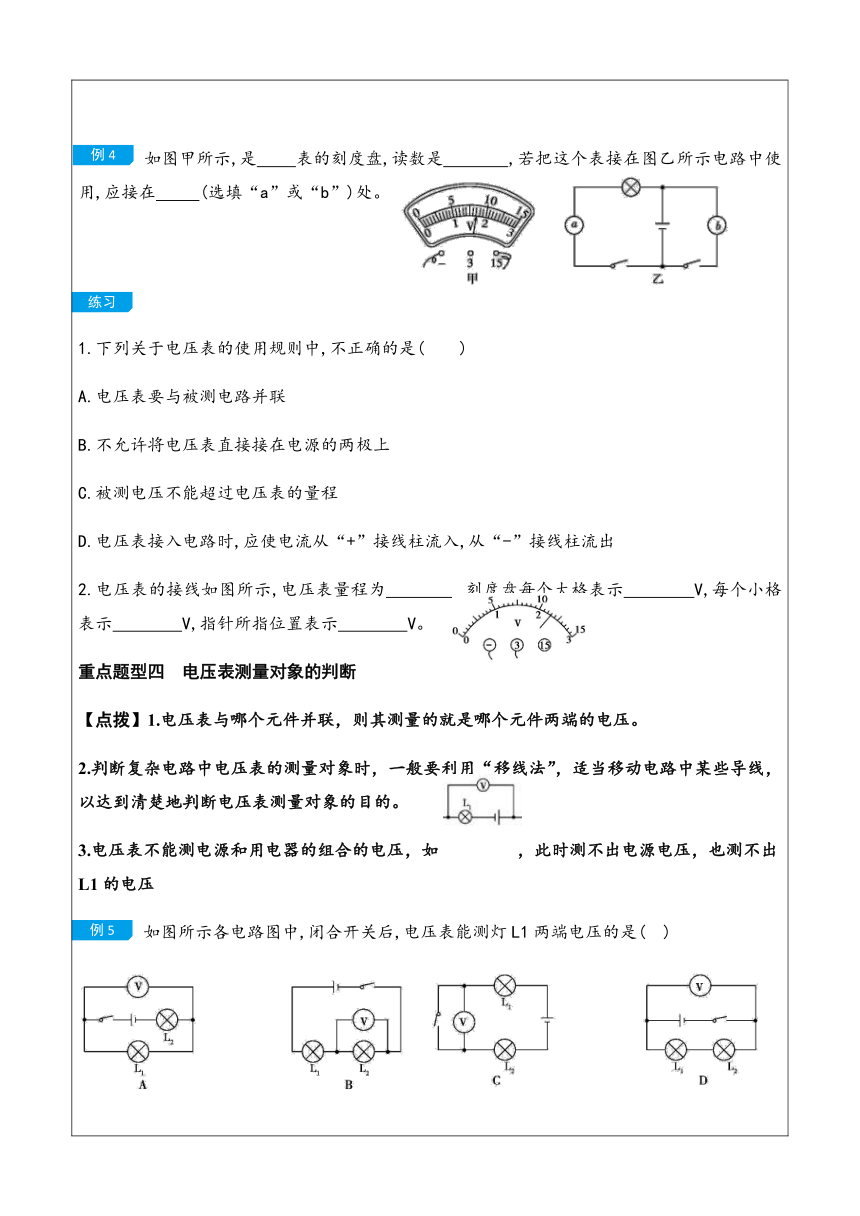

-4572031115例4
例4
3527425299085如图甲所示,是 表的刻度盘,读数是 ,若把这个表接在图乙所示电路中使用,应接在 (选填“a”或“b”)处。
-5524579375练习
练习
1.下列关于电压表的使用规则中,不正确的是(　　)
A.电压表要与被测电路并联
B.不允许将电压表直接接在电源的两极上
C.被测电压不能超过电压表的量程
D.电压表接入电路时,应使电流从“+”接线柱流入,从“-”接线柱流出
32956501828802.电压表的接线如图所示,电压表量程为　　　　,刻度盘每个大格表示　　　　V,每个小格表示　　　　V,指针所指位置表示　　　　V。?
重点题型四 电压表测量对象的判断
【点拨】1.电压表与哪个元件并联，则其测量的就是哪个元件两端的电压。
32175452114552.判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。
3.电压表不能测电源和用电器的组合的电压，如 ，此时测不出电源电压，也测不出L1的电压
-5524544450例5
例5
如图所示各电路图中,闭合开关后,电压表能测灯L1两端电压的是( )
686435100330380555562230

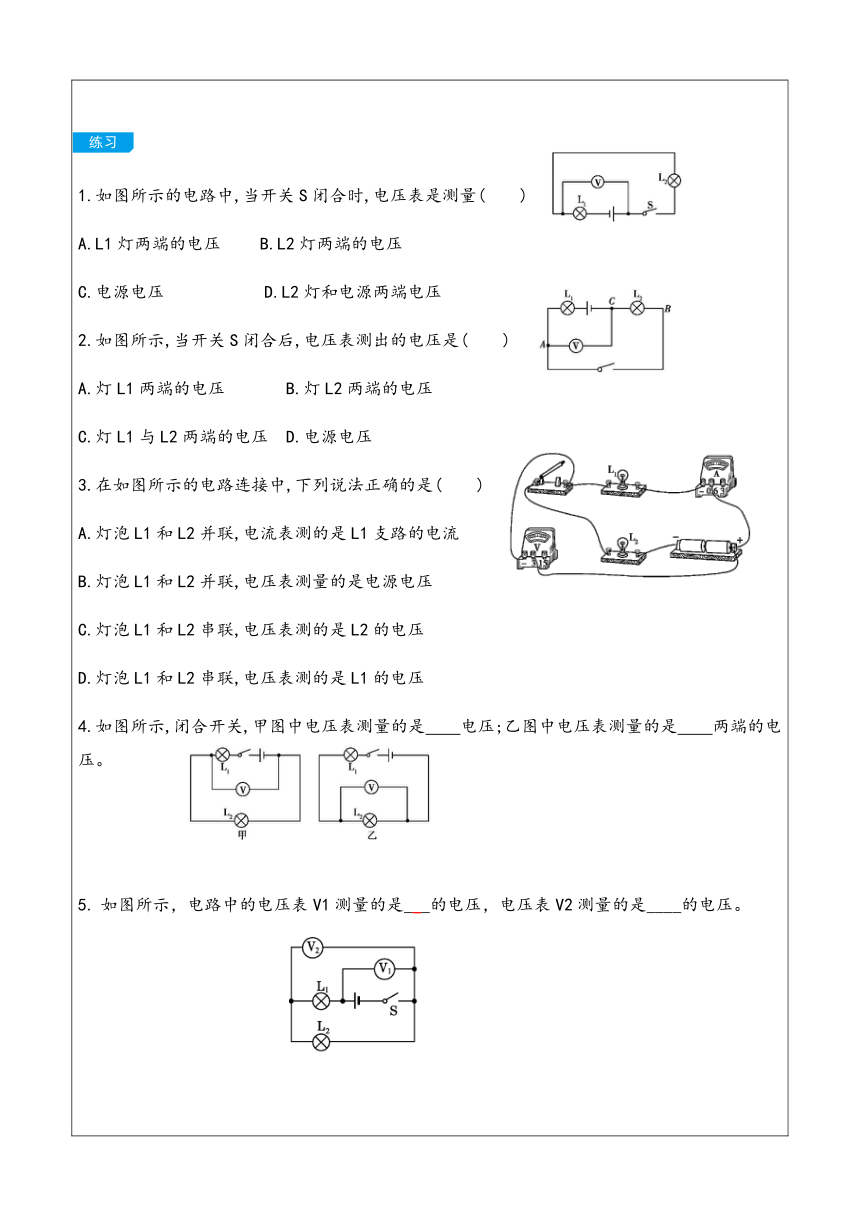

3583940191135-4572019685练习
练习
1.如图所示的电路中,当开关S闭合时,电压表是测量(　　)
A.L1灯两端的电压 B.L2灯两端的电压
C.电源电压 D.L2灯和电源两端电压4037330116205
2.如图所示,当开关S闭合后,电压表测出的电压是(　　)
A.灯L1两端的电压 B.灯L2两端的电压
C.灯L1与L2两端的电压 D.电源电压
3771265-1606553.在如图所示的电路连接中,下列说法正确的是(　　)
A.灯泡L1和L2并联,电流表测的是L1支路的电流
B.灯泡L1和L2并联,电压表测量的是电源电压
C.灯泡L1和L2串联,电压表测的是L2的电压
D.灯泡L1和L2串联,电压表测的是L1的电压
9759953181354.如图所示,闭合开关,甲图中电压表测量的是　　电压;乙图中电压表测量的是　　两端的电压。?
如图所示，电路中的电压表V1测量的是___的电压，电压表V2测量的是____的电压。
186182013970
重点题型五 鉴别电表类型(假设法)
【点拨】鉴别某位置电表类型的方法：一、假设法。随意假设某处的电表类型，再判断该假设是否符合要求。二、直接判断法。根据电表的使用方法直接判断。
4058285294005-5524522225例6
例6
如图所示，电路中a、b是电表，闭合开关要使两灯发光，则( )
A．a是电压表，b是电流表 　　B．a、b都是电压表
C．a是电流表，b是电压表 　　D．a、b都是电流表　　
-5524566040练习
练习
32753303790951.如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是(　　)
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
52679602336802.图所示的电路中,甲、乙是连接在电路中的两只电学仪表。闭合开关S后,灯L1、L2均正常发光。则?( )
A.甲是电压表,乙是电流表 B.甲、乙是电流表
C.甲是电流表,乙是电压表 D.甲、乙是电压表
重点题型六 电路故障（必考：选择与实验探究题热点）
串联电路中（电压表测量对象：有示数就有问题，无示数就无问题）
一、断路问题
电路断路→（结果）电路不通→（现象）：（1）灯泡不亮（2）电流表无示数（3）电压表无示数（电压表所测电路之外断路）（4）电压表有示数（电压表所测电路部分断路）
-5524558420例7
例7
3894455497840如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是(　　)
L2断路 B．L2短路 C．L1断路 D．L1短路
-4572023495例8
例8
如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（　　）
2161540123190A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
-4572025400练习
练习
28352753352801.某同学连接了如图所示的电路，闭合开关后，发现小灯泡L1、L2都不亮，电流表、电压表均无示数，则故障原因可能是（　　）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
28721053943352．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针明显偏转，该电路的故障可能是（　　）
A．电流表坏了或未接
B．从a经灯L1到b的电路中有断路
C．灯L2灯丝烧断或灯座未接通
D．电流表和灯L1、L2都坏了
46564555435603.如图所示，闭合开关S，发现灯泡L1、L2均不亮，电流表示数为零，说明电路存在____故障，用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3 V，则电路的故障是____。
二、短路问题（不亮的灯泡短路（选择） 或者 电阻短路（实验））
电路短路：（1）电源短路→（结果）用电器不工作，电压表、电流表都无示数，可能烧坏电源。（2）部分短路→（结果）电路仍通→（现象）①灯泡仍亮（灯泡没短路）②灯泡不亮（灯泡被短路）③电流表有示数（没有被短路）④电压表有示数（所测部分无短路）⑤电压表无示数（所测部分短路）
3627755342900-4572067310例9
例9
如图所示，电源电压为4.0 V(保持不变)，当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为4 V，由此可以判断(　　)
A．灯L1断路 B．灯L1被短路
C．灯L2被短路 D．灯L2断路
-4572013970练习
练习
1．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（　　）
1330325193675A．L1断路
B．L1短路
C．L2断路
D．L2短路
2.如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是（　　）
1931035182245A.L1短路
B．L2短路
C．L1断路
D．L2断路
-45085112395知识点四 电阻的认识
知识点四 电阻的认识
596900407035电阻 常见用电器的电阻值
15瓦的白炽灯
约3 227 Ω
60瓦的白炽灯
约807 Ω
600瓦的电熨斗
约80.7 Ω
-45720377825练习
练习

1.在下列各物理量中,反映导体对电流阻碍作用的是( )
A.电压 B.电阻 C.电流 D.电荷量
2.关于导体和绝缘体，下列说法正确的是（　　）
A．绝缘体对电流阻碍作用大，但能够带电
B．绝缘体不能导电的原因是绝缘体内没有电子
C．能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等
D．导体易导电是因为内部有正电荷自由移动
3.就导电性能来说,金属的导电性能一般比非金属　　　　(选填“强”或“弱”);有些物质如硅、锗等,其导电性能介于导体和绝缘体之间,称做　　　　,某些物质在温度极低时,电阻会变成零,这就是　　　　现象。? 答案　强　半导体　超导
3063875149860-54610125730知识点五 影响电阻大小的影响
知识点五 影响电阻大小的影响
电阻是导体本身的一种性质,
影响其大小的因素及关系如下:
疑难解读

（2）导体的电阻还随温度的变化而变化。对于大多数导体来 说,温度升高时,电阻变大,如金属导体;但也有少数导体,其电阻随温度的升高而降低,如石墨。
-4572020955例10
例10
通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法中正确的是( )
A.合金丝的电阻跟该合金丝的长度有关 B.合金丝的电阻跟该合金丝的横截面积无关
C.合金丝两端的电压越大,合金丝的电阻越小 D.通过合金丝的电流越小，合金丝的电阻越小
-4572093345练习
练习
1.在温度一定时,比较两根铜导线的电阻的大小,下列说法中正确的是( )
A.长导线的电阻大 B.细导线的电阻大
C.长度相同,粗导线的电阻大 D.粗细相同,长导线的电阻大
2.常温下,两条长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻 细电阻丝的电阻;把它们串联在电路中,通过粗电阻丝的电流 通过细电阻丝的电流。(选填“大于”、“等于”或“小于”)
3.小芳同学在探究“决定导体电阻大小的因素”时,做出了如下猜想:
猜想①:在温度不变时,导体的电阻与导体的材料有关;
猜想②:在温度不变时,导体的电阻与导体的长度有关;
猜想③:在温度不变时,导体的电阻与导体的横截面积有关。
供她选择的导体如表所示:
序号
材料
长度(m)
横截面积(mm2)
A
镍铬合金
0.8
0.5
B
锰铜合金
0.8
1
C
锰铜合金
0.8
0.5
D
锰铜合金
1.2
0.5
她画出了实验电路图,并按要求正确地连接了电路。请完成下列填空(只填序号):
(1)要验证猜想①,小芳同学应选择的两段导体是　　　　和　　　　;?
(2)要验证猜想②,小芳同学应选择的两段导体是　　　　和　　　　;?
(3)要验证猜想③,小芳同学应选择的两段导体是　　　　和　　　　;?
(4)这种物理研究方法,通常叫做　　　　。?
-5461017780知识点六 滑动变阻器
知识点六 滑动变阻器
1.概念:能改变接入电路中电阻大小的元件称为变阻器。
272986549428402.滑动变阻器
如图所示为滑动变阻器。
（1）原理:通过改变接入电路的电阻丝的长度来改变接入电路的电阻的大小。
如图甲为结构示意图,乙为电路图中的符号表示。
100647549530325437552070
（2）滑动变阻器的使用:
如图所示,滑动变阻器要串联在电路中,连接时要接“一上一下”的接线柱。若同时接上面两个接线柱,则相当于接入一根导线; 若同时接入下面两个接线柱,则相当于接入一个定值电阻。
102425531750
-5651577470例11
例11
3745865487680793115530225如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是( )

4583430583565-4572055880例12
例12
如图所示,在a、b两点间接一滑动变阻器,灯泡能发光。现要使滑动变阻器滑片P向左移动过程中,其接入电路中的电阻值变小,灯泡变亮,则选项图所示的接法中正确的是(　　)
1701804381540182803810288036024765175133043815


-4572017780练习
练习
26720803403601.如图为滑动变阻器的结构图,要使滑动变阻器的滑片P向右移动时,电阻值变小,应选择的接线柱是(　　)
A.A、D B.B、C C.A、C D.C、D
38290501695452.将如图所示的滑动变阻器连入电路,要求当滑动变阻器滑片P向C端移动时,接入电路中电阻变大,则滑动变阻器连入电路的接线柱应是(　　)
B和D B.A和B C.A和C D.C和D
（3）变阻器的应用
4396740749935铭牌上参数的物理意义:“电阻值”表示该滑动变阻器的最大可调阻值;“电流值”表示允许通过的最大电流值。如图所示,滑动变阻器的铭牌上标有“20 Ω 2 A”,则表示该滑动变阻器可调的最大电阻是20 Ω,允许通过的最大电流是2 A。
（4）作用:滑动变阻器的作用主要有两个:一是滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的大小,从而改变电路中电流的大小和用电器两端的电压的大小;二是接入电路中,起到保护电路的作用。
-5524519685练习
练习
5913120175260有几位同学拿来一个滑动变阻器如图所示,看到铭牌上标有“20 Ω 1 A”的字样,关于这个滑动变阻器的说法中,正确的是 ( )
A.铭牌的含义是:连入电路中的最小值是20 Ω, 允许通过的最小电流是1 A
B.铭牌的含义是:连入电路中的最大值是20 Ω, 允许通过的最大电流是1 A
C.当滑片P向右移动时滑动变阻器的阻值变大,应该把c、d两个接线柱接入电路
D.当滑片P向右移动时滑动变阻器的阻值变大,应该把b、c两个接线柱接入电路




114363587630第十四课时
电流、电压、电阻的认识
第十四课时
电流、电压、电阻的认识
-35433026035
-54610117475知识点一 电流的测量
知识点一 电流的测量
一、电流概念
1.电流是表示电流强弱的物理量,通常用字母I来表示；国际单位是安培,简称安,符号是A。
用电器名称
电流值
用电器名称
电流值
家庭用普通照明灯
0.1~0.3 A
家用电冰箱
约1 A
电视机、洗衣机
0.3~0.7 A
家用空调
约5 A
2.
电流超过1A的电器：制冷制热烧水煮饭（其余电器电流基本不超过1A）
-5524520320练习
练习
某种用电器正常工作时,测得通过它的电流为4 A,则此用电器可能是图中的(　D　)
29972005016516256060325
二、电流的测量
电流表的使用注意事项：
5241290339090①电流表必须与被测电路串联。电流表对电流的阻碍作用很小,将电流表与被
测电路并联,被测电路处于短路状态;有可能烧坏电流表和电源
②电流要从“+”接线柱流入,从“-”接线柱流出。否则,电流表
的指针会“反向”偏转,损坏电流表
③绝对不能直接把电流表接在电源的正、负两极上
重点题型三 电流表的读数
-4572025400例1
例1
3048000169545如图所示,电流表的示数是 A。若小明同学误把电流表示数读成了1.9 A,那么他读数时出现的错误是 。
答案：0.38A 看错量程
3422015231775-4572017145例2
例2
如图,造成甲电流表现象的原因是 ;造成乙电流表现象的原因是 。
答案：正负接线柱接反了
量程选择过大
-5524524765练习
练习
1.如图所示,是微笑同学两次测不同电路的电流情况,请你帮她读出两次测定的电流分别为甲: ;乙: 。 答案 1 A 0.3 A
301688522860
2.小红和小丽用电流表测量电路中的电流,小红接入电路中的是0~0.6 A量程,而小丽却按照0~3 A量程读得测量值为2.4 A,则实际测得的电流应该是(　　)
A.1.2 A B.4.8 A C.0.12 A D.0.48 A
答案　D　电流表使用“0~0.6 A”的量程时,按照“0~3 A”的量程读成了2.4 A,则正确读数应为2.4A5=0.48 A。
-4508564770知识点二 认识电压
知识点二 认识电压
1、电源与电压
（1）电压使电荷定向移动形成电流。电源在电路中的作用就是提供电压。电压用字母“U”表示。
（2）电压是形成电流的原因,但并不是存在电压就一定有电流,还要看电路是否是通路,因此,形成电流的条件是: ①电路两端有电压; ②通路。
（3）电压的单位 （5） 常见的电压
单位
名称
符号
换算关系
国际单位
伏特(伏)
V
1 kV=1 000 V
1 V=1 000 mV
其他单位
千伏
kV
毫伏
mV
干电池
U=1.5 V
铅蓄电池
U=2 V
家庭电路
U=220 V
人体的安全电压
U≤36 V
-4572059055例3
例3
关于电压,下列说法中正确的是?( A )
A.电压是形成电流的原因
B.电流使电路中形成了电压
C.只要电路两端有电压,电路中就一定有电流
D.国际单位制中电压的单位是安培,简称安,用字母A表示
-4572062230练习
练习
1.关于电压,下列说法正确的是 ( A )
A.电压是形成电流的条件之一 B.电压就是电的压力
C.有电源就一定有电压且有电流 D.有电压就一定能形成电流
2.以下说法最符合事实的是(　D　)
A.一节干电池电压为2 V B.水的比热容为4.2×103 J
C.对人体的安全电压为36 V D.我国家庭电路电压为220 V
3190875344805642620356235-5461024765知识点三 电压表的测量
知识点三 电压表的测量
-4572031115例4
例4
3527425299085如图甲所示,是 表的刻度盘,读数是 ,若把这个表接在图乙所示电路中使用,应接在 (选填“a”或“b”)处。
答案 电压 8.5 V b
-5524579375练习
练习
1.下列关于电压表的使用规则中,不正确的是(　B　)
A.电压表要与被测电路并联
B.不允许将电压表直接接在电源的两极上
C.被测电压不能超过电压表的量程
D.电压表接入电路时,应使电流从“+”接线柱流入,从“-”接线柱流出
32956501828802.电压表的接线如图所示,电压表量程为　　　　,刻度盘每个大格表示　　　　V,每个小格表示　　　　V,指针所指位置表示　　　　V。?
答案　0~3 V　1　0.1　2.3
重点题型四 电压表测量对象的判断
【点拨】1.电压表与哪个元件并联，则其测量的就是哪个元件两端的电压。
32175452114552.判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。
3.电压表不能测电源和用电器的组合的电压，如 ，此时测不出电源电压，也测不出L1的电压
-5524544450例5
例5
如图所示各电路图中,闭合开关后,电压表能测灯L1两端电压的是( A )
686435100330380555562230
3583940191135-4572019685练习
练习
1.如图所示的电路中,当开关S闭合时,电压表是测量(　B　)
A.L1灯两端的电压 B.L2灯两端的电压
C.电源电压 D.L2灯和电源两端电压4037330116205
2.如图所示,当开关S闭合后,电压表测出的电压是(　B　)
A.灯L1两端的电压 B.灯L2两端的电压
C.灯L1与L2两端的电压 D.电源电压
3771265-1606553.在如图所示的电路连接中,下列说法正确的是(　D　)
A.灯泡L1和L2并联,电流表测的是L1支路的电流
B.灯泡L1和L2并联,电压表测量的是电源电压
C.灯泡L1和L2串联,电压表测的是L2的电压
D.灯泡L1和L2串联,电压表测的是L1的电压
9759953181354.如图所示,闭合开关,甲图中电压表测量的是　L2　电压;乙图中电压表测量的是　L2　两端的电压。?
如图所示，电路中的电压表V1测量的是_电源__的电压，电压表V2测量的是__L2__的电压。
186182013970
重点题型五 鉴别电表类型(假设法)
【点拨】鉴别某位置电表类型的方法：一、假设法。随意假设某处的电表类型，再判断该假设是否符合要求。二、直接判断法。根据电表的使用方法直接判断。
4058285294005-5524522225例6
例6
如图所示，电路中a、b是电表，闭合开关要使两灯发光，则( A )
A．a是电压表，b是电流表 　　B．a、b都是电压表
C．a是电流表，b是电压表 　　D．a、b都是电流表　　
-5524566040练习
练习
32753303790951.如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是(　B　)
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
52679602336802.图所示的电路中,甲、乙是连接在电路中的两只电学仪表。闭合开关S后,灯L1、L2均正常发光。则?( A )
A.甲是电压表,乙是电流表 B.甲、乙是电流表
C.甲是电流表,乙是电压表 D.甲、乙是电压表
重点题型六 电路故障（必考：选择与实验探究题热点）
串联电路中（电压表测量对象：有示数就有问题，无示数就无问题）
一、断路问题
电路断路→（结果）电路不通→（现象）：（1）灯泡不亮（2）电流表无示数（3）电压表无示数（电压表所测电路之外断路）（4）电压表有示数（电压表所测电路部分断路）
-5524558420例7
例7
3894455497840如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是(　A　)
L2断路 B．L2短路 C．L1断路 D．L1短路
-4572023495例8
例8
如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（　A　）
2161540123190A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
-4572025400练习
练习
28352753352801.某同学连接了如图所示的电路，闭合开关后，发现小灯泡L1、L2都不亮，电流表、电压表均无示数，则故障原因可能是（　A　）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
28721053943352．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针明显偏转，该电路的故障可能是（　B　）
A．电流表坏了或未接
B．从a经灯L1到b的电路中有断路
C．灯L2灯丝烧断或灯座未接通
D．电流表和灯L1、L2都坏了
46564555435603.如图所示，闭合开关S，发现灯泡L1、L2均不亮，电流表示数为零，说明电路存在_断路___故障，用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3 V，则电路的故障是_L1断路___。
二、短路问题（不亮的灯泡短路（选择） 或者 电阻短路（实验））
电路短路：（1）电源短路→（结果）用电器不工作，电压表、电流表都无示数，可能烧坏电源。（2）部分短路→（结果）电路仍通→（现象）①灯泡仍亮（灯泡没短路）②灯泡不亮（灯泡被短路）③电流表有示数（没有被短路）④电压表有示数（所测部分无短路）⑤电压表无示数（所测部分短路）
3627755342900-4572067310例9
例9
如图所示，电源电压为4.0 V(保持不变)，当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为4 V，由此可以判断(　B　)
A．灯L1断路 B．灯L1被短路
C．灯L2被短路 D．灯L2断路
-4572013970练习
练习
1．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（　D　）
1330325193675A．L1断路
B．L1短路
C．L2断路
D．L2短路
2.如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是（　B　）
1931035182245A.L1短路
B．L2短路
C．L1断路
D．L2断路
-45085112395知识点四 电阻的认识
知识点四 电阻的认识
596900407035电阻 常见用电器的电阻值
15瓦的白炽灯
约3 227 Ω
60瓦的白炽灯
约807 Ω
600瓦的电熨斗
约80.7 Ω
-45720377825练习
练习

1.在下列各物理量中,反映导体对电流阻碍作用的是( B )
A.电压 B.电阻 C.电流 D.电荷量
2.关于导体和绝缘体，下列说法正确的是（　A　）
A．绝缘体对电流阻碍作用大，但能够带电
B．绝缘体不能导电的原因是绝缘体内没有电子
C．能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等
D．导体易导电是因为内部有正电荷自由移动
3.就导电性能来说,金属的导电性能一般比非金属　　　　(选填“强”或“弱”);有些物质如硅、锗等,其导电性能介于导体和绝缘体之间,称做　　　　,某些物质在温度极低时,电阻会变成零,这就是　　　　现象。? 答案　强　半导体　超导
3063875149860-54610125730知识点五 影响电阻大小的影响
知识点五 影响电阻大小的影响
电阻是导体本身的一种性质,
影响其大小的因素及关系如下:
疑难解读

（2）导体的电阻还随温度的变化而变化。对于大多数导体来 说,温度升高时,电阻变大,如金属导体;但也有少数导体,其电阻随温度的升高而降低,如石墨。
-4572020955例10
例10
通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法中正确的是( A )
A.合金丝的电阻跟该合金丝的长度有关 B.合金丝的电阻跟该合金丝的横截面积无关
C.合金丝两端的电压越大,合金丝的电阻越小 D.通过合金丝的电流越小，合金丝的电阻越小
-4572093345练习
练习
1.在温度一定时,比较两根铜导线的电阻的大小,下列说法中正确的是( D )
A.长导线的电阻大 B.细导线的电阻大
C.长度相同,粗导线的电阻大 D.粗细相同,长导线的电阻大
2.常温下,两条长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻 细电阻丝的电阻;把它们串联在电路中,通过粗电阻丝的电流 通过细电阻丝的电流。(选填“大于”、“等于”或“小于”)答案 小于 等于
3.小芳同学在探究“决定导体电阻大小的因素”时,做出了如下猜想:
猜想①:在温度不变时,导体的电阻与导体的材料有关;
猜想②:在温度不变时,导体的电阻与导体的长度有关;
猜想③:在温度不变时,导体的电阻与导体的横截面积有关。
供她选择的导体如表所示:
序号
材料
长度(m)
横截面积(mm2)
A
镍铬合金
0.8
0.5
B
锰铜合金
0.8
1
C
锰铜合金
0.8
0.5
D
锰铜合金
1.2
0.5
她画出了实验电路图,并按要求正确地连接了电路。请完成下列填空(只填序号):
(1)要验证猜想①,小芳同学应选择的两段导体是　　　　和　　　　;?
(2)要验证猜想②,小芳同学应选择的两段导体是　　　　和　　　　;?
(3)要验证猜想③,小芳同学应选择的两段导体是　　　　和　　　　;?
(4)这种物理研究方法,通常叫做　　　　。?
答案　(1)A　C　(2)C　D　(3)B　C　(4)控制变量法
-5461017780知识点六 滑动变阻器
知识点六 滑动变阻器
1.概念:能改变接入电路中电阻大小的元件称为变阻器。
260286556095902.滑动变阻器
如图所示为滑动变阻器。
（1）原理:通过改变接入电路的电阻丝的长度来改变接入电路的电阻的大小。
如图甲为结构示意图,乙为电路图中的符号表示。
100647549530325437552070
（2）滑动变阻器的使用:
如图所示,滑动变阻器要串联在电路中,连接时要接“一上一下”的接线柱。若同时接上面两个接线柱,则相当于接入一根导线; 若同时接入下面两个接线柱,则相当于接入一个定值电阻。
102425531750
-5651577470例11
例11
3745865487680793115530225如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是( D )

4583430583565-4572055880例12
例12
如图所示,在a、b两点间接一滑动变阻器,灯泡能发光。现要使滑动变阻器滑片P向左移动过程中,其接入电路中的电阻值变小,灯泡变亮,则选项图所示的接法中正确的是(　B　)
1701804381540182803810288036024765175133043815


-4572017780练习
练习
26720803403601.如图为滑动变阻器的结构图,要使滑动变阻器的滑片P向右移动时,电阻值变小,应选择的接线柱是(　A　)
A.A、D B.B、C C.A、C D.C、D
38290501695452.将如图所示的滑动变阻器连入电路,要求当滑动变阻器滑片P向C端移动时,接入电路中电阻变大,则滑动变阻器连入电路的接线柱应是(　A　)
B和D B.A和B C.A和C D.C和D
（3）变阻器的应用
4396740749935铭牌上参数的物理意义:“电阻值”表示该滑动变阻器的最大可调阻值;“电流值”表示允许通过的最大电流值。如图所示,滑动变阻器的铭牌上标有“20 Ω 2 A”,则表示该滑动变阻器可调的最大电阻是20 Ω,允许通过的最大电流是2 A。
（4）作用:滑动变阻器的作用主要有两个:一是滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的大小,从而改变电路中电流的大小和用电器两端的电压的大小;二是接入电路中,起到保护电路的作用。
-5524519685练习
练习
5913120175260有几位同学拿来一个滑动变阻器如图所示,看到铭牌上标有“20 Ω 1 A”的字样,关于这个滑动变阻器的说法中,正确的是 ( B )
A.铭牌的含义是:连入电路中的最小值是20 Ω, 允许通过的最小电流是1 A
B.铭牌的含义是:连入电路中的最大值是20 Ω, 允许通过的最大电流是1 A
C.当滑片P向右移动时滑动变阻器的阻值变大,应该把c、d两个接线柱接入电路
D.当滑片P向右移动时滑动变阻器的阻值变大,应该把b、c两个接线柱接入电路

展开更多......

收起↑
