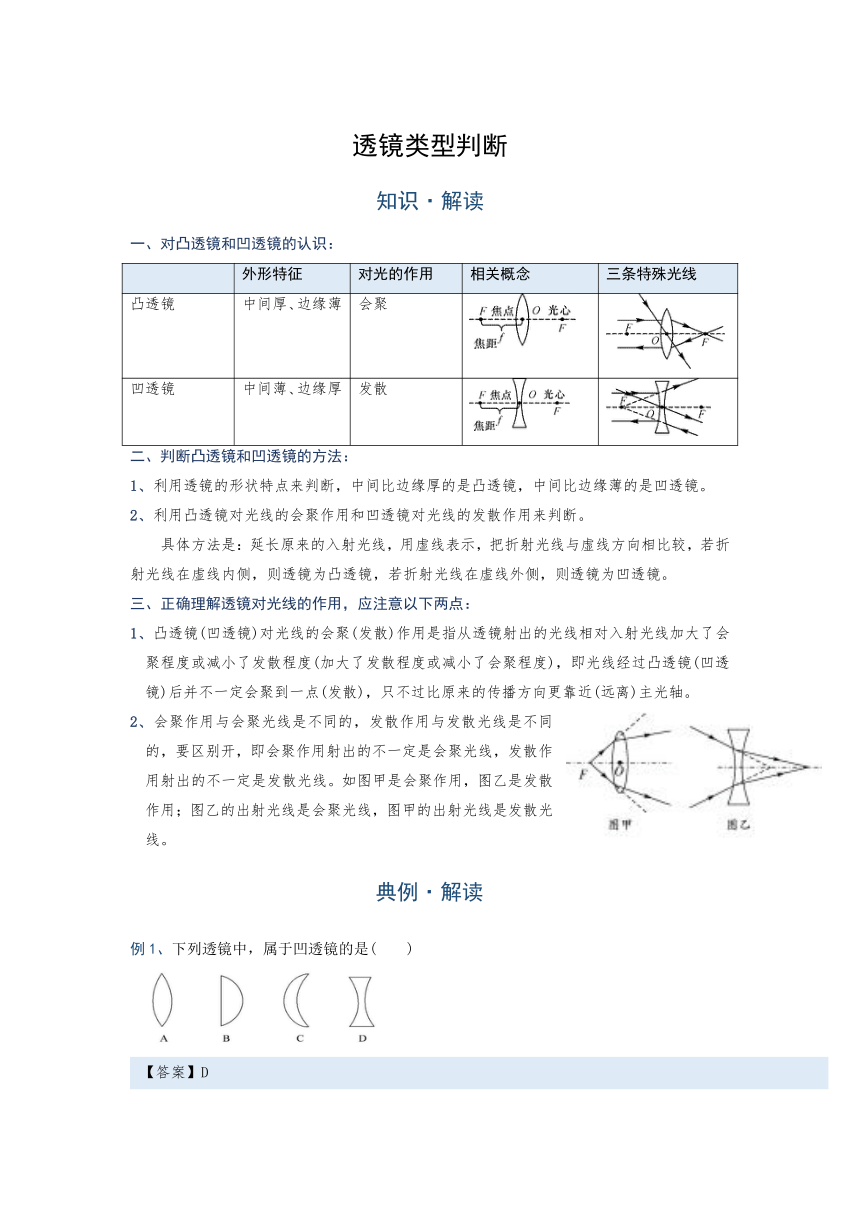

透镜类型判断
知识·解读
一、对凸透镜和凹透镜的认识：
外形特征 对光的作用 相关概念 三条特殊光线
凸透镜 中间厚、边缘薄 会聚

凹透镜 中间薄、边缘厚 发散

二、判断凸透镜和凹透镜的方法：
1、利用透镜的形状特点来判断，中间比边缘厚的是凸透镜，中间比边缘薄的是凹透镜。
2、利用凸透镜对光线的会聚作用和凹透镜对光线的发散作用来判断。
具体方法是：延长原来的入射光线，用虚线表示，把折射光线与虚线方向相比较，若折射光线在虚线内侧，则透镜为凸透镜，若折射光线在虚线外侧，则透镜为凹透镜。
三、正确理解透镜对光线的作用，应注意以下两点：
1、凸透镜(凹透镜)对光线的会聚(发散)作用是指从透镜射出的光线相对入射光线加大了会聚程度或减小了发散程度(加大了发散程度或减小了会聚程度)，即光线经过凸透镜(凹透镜)后并不一定会聚到一点(发散)，只不过比原来的传播方向更靠近(远离)主光轴。
2、会聚作用与会聚光线是不同的，发散作用与发散光线是不同的，要区别开，即会聚作用射出的不一定是会聚光线，发散作用射出的不一定是发散光线。如图甲是会聚作用，图乙是发散作用；图乙的出射光线是会聚光线，图甲的出射光线是发散光线。
典例·解读
例1、下列透镜中，属于凹透镜的是(　　)

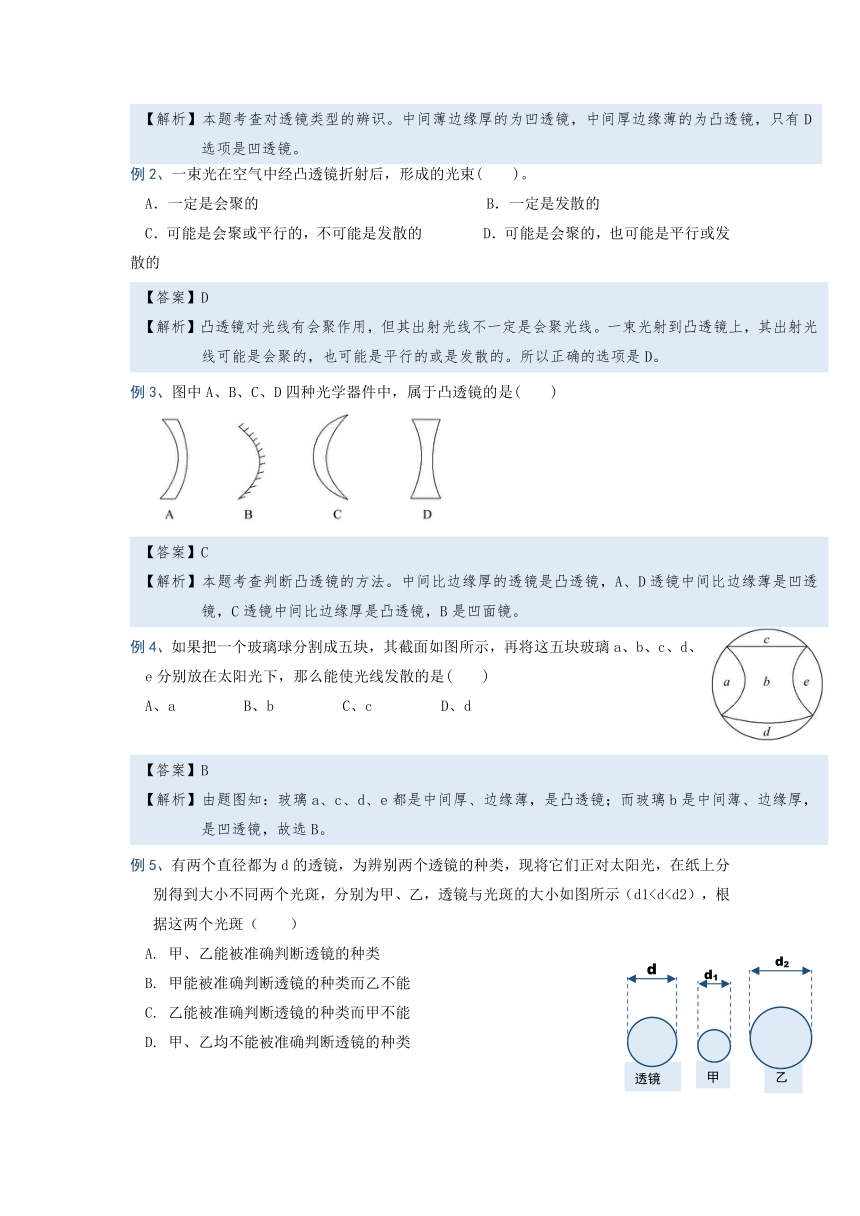

例2、一束光在空气中经凸透镜折射后，形成的光束(　　)。
A．一定是会聚的 B．一定是发散的
C．可能是会聚或平行的，不可能是发散的 D．可能是会聚的，也可能是平行或发散的
例3、图中A、B、C、D四种光学器件中，属于凸透镜的是(　　)
例4、如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是(　　)
A、a　　　 　B、b　　　 　C、c　　 　　D、d
例5、有两个直径都为d的透镜，为辨别两个透镜的种类，现将它们正对太阳光，在纸上分别得到大小不同两个光斑，分别为甲、乙，透镜与光斑的大小如图所示（d1A. 甲、乙能被准确判断透镜的种类
B. 甲能被准确判断透镜的种类而乙不能
C. 乙能被准确判断透镜的种类而甲不能
D. 甲、乙均不能被准确判断透镜的种类
培优·训练
一、选择题
1、林雨在森林公园游玩时，看到一个丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶。于是她捡起瓶子丢进了垃圾筒。其中引起火灾的主要原因是(　　)
A.盛有水的透明塑料瓶相当于一凸透镜，对光线有会聚作用
B.盛有水的透明塑料瓶相当于一凸透镜，对光线有发散作用
C.盛有水的透明塑料瓶相当于一凹透镜，对光线有会聚作用
D.盛有水的透明塑料瓶相当于一凹透镜，对光线有发散作用
2、虚线方框内各放置一个透镜，两束光通过透镜前后的传播方向如图所示，则(　　)
A.甲为凹透镜，乙为凸透镜 B.甲、乙都为凸透镜
C.甲为凸透镜、乙为凹透镜 D.甲、乙都为凹透镜

第2题图 第3题图 第4题图
3、如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此 可以判断镜片是(　　)
A.凸面镜 B.凹面镜 C.凸透镜 D.凹透镜
4、如图所示Ⅰ、Ⅱ是在透镜主轴PQ上的占光源S（图中未画出）经过透镜折射后的发散光线，图中L是透镜所在的位置，O是透镜的光心，M为两条光线的反向延长线的交点（ ）
A、若发光点S在M上，则透镜为凸透镜 B、若发光点S在M的左侧，则透镜为凸透镜
C、若发光点S在M的右侧，则透镜为凸透镜 D、透镜L必定为凹透镜
5、关于凹透镜，下列说法正确的是( )
A.光线通过凹透镜后一定是会聚的 B.光线通过凹透镜后一定是发散的
C.凹透镜可以使会聚光束延迟会聚 D.凹透镜可以使平行光线会聚
6、图中画出了光线通过透镜(图中未画出)的情形，其中凸透镜是( )

A.a B.b、d C.c D.a、b、c、d
7、如图所示，一束光线射入O处光学仪器后聚于主光轴的S点，取走光学元件后，光线会聚于S′点，则该镜一定是(　　)
A.凸面镜　　　B.凹面镜　　　C.凸透镜　　　D.凹透镜
8、在一个不透明的木板上，钻一个小孔。用眼睛通过小孔可以观察到一定的范围，如图所示。在小孔中嵌入一定形状的玻璃制品，可以扩大观察范围。则图中的四个截面中能够获得最大观察范围的是(　　)
9、许多家庭的门上都装有防盗门镜(俗称“猫眼”)。从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。由此可以断定，此时防盗门镜的作用相当于一个（ ?）
A、凸透镜 B、凹透镜 C、凸透镜和凹透镜 D、玻璃砖
10、如图1所示，现有五种光学元件，对图2的光路图，方框中可放入的元件为(　　)
A．2或5 B．1或5 C．1或3或5 D．2或3或4

第10题图 第11题图 第12题图
11、如图所示，平行光正对凸透镜入射，若在虚框内放置一块厚的矩形玻璃砖，则其会聚点的位置在焦点F的(　　)
A．左侧 B．F点 C．右侧 D．无法确定
12、(多选)截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体(　　)
A．可以看做两块凹透镜 B．可以看做一块凸透镜
C．对图示光束具有发散作用 D．对图示光束具有会聚作用
二、非选择题
1、如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线．这是因为试管充满水的地方相当于透镜，而气泡与周边的水组成透镜．如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化？
2、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．
透镜类型判断
例1、【答案】D
【解析】本题考查对透镜类型的辨识。中间薄边缘厚的为凹透镜，中间厚边缘薄的为凸透镜，只有D选项是凹透镜。
例2、【答案】D
【解析】凸透镜对光线有会聚作用，但其出射光线不一定是会聚光线。一束光射到凸透镜上，其出射光线可能是会聚的，也可能是平行的或是发散的。所以正确的选项是D。
例3、【答案】C
【解析】本题考查判断凸透镜的方法。中间比边缘厚的透镜是凸透镜，A、D透镜中间比边缘薄是凹透镜，C透镜中间比边缘厚是凸透镜，B是凹面镜。
例4、【答案】B
【解析】由题图知：玻璃a、c、d、e都是中间厚、边缘薄，是凸透镜；而玻璃b是中间薄、边缘厚，是凹透镜，故选B。
例5、【答案】B
【解析】因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可知，甲一定是对光线起了会聚作用；而乙可能是对光线起了发散作用，也可能是形成放大的实像，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜、也可能是凸透镜．故选B．
培优·训练
一、选择题
1A 2C 3D 4C 5C 6C 7D
8【解析】选D。本题考查透镜对光线的作用。如甲图为没有任何光学元件，直接通过小孔看到的范围。如乙图，小孔内放入玻璃砖，光线要从小孔左侧进入右侧眼睛，经过两次折射，光线才能进入人的眼睛，人眼看到的范围稍微增大。如丙图，小孔内放入凸透镜，凸透镜对光线有会聚作用，能使会聚光线提前会聚，光线进入人的眼睛，观察到的范围变窄。如丁图，小孔内放入凹透镜，凹透镜对光线有发散作用，凹透镜使光线推迟会聚，光线进入人的眼睛，观察到的范围变宽。乙图和丁图观察范围都变宽，由于玻璃砖两次折射后的光线与原始光线是平行的，要使光线进入人的眼睛，观察到的范围只是稍微增大。凹透镜的发散作用越强，观察到的范围越大。故选D。
9B
10D　11C 12AC　
二、非选择题
1、凸 凹 先变细后变粗
