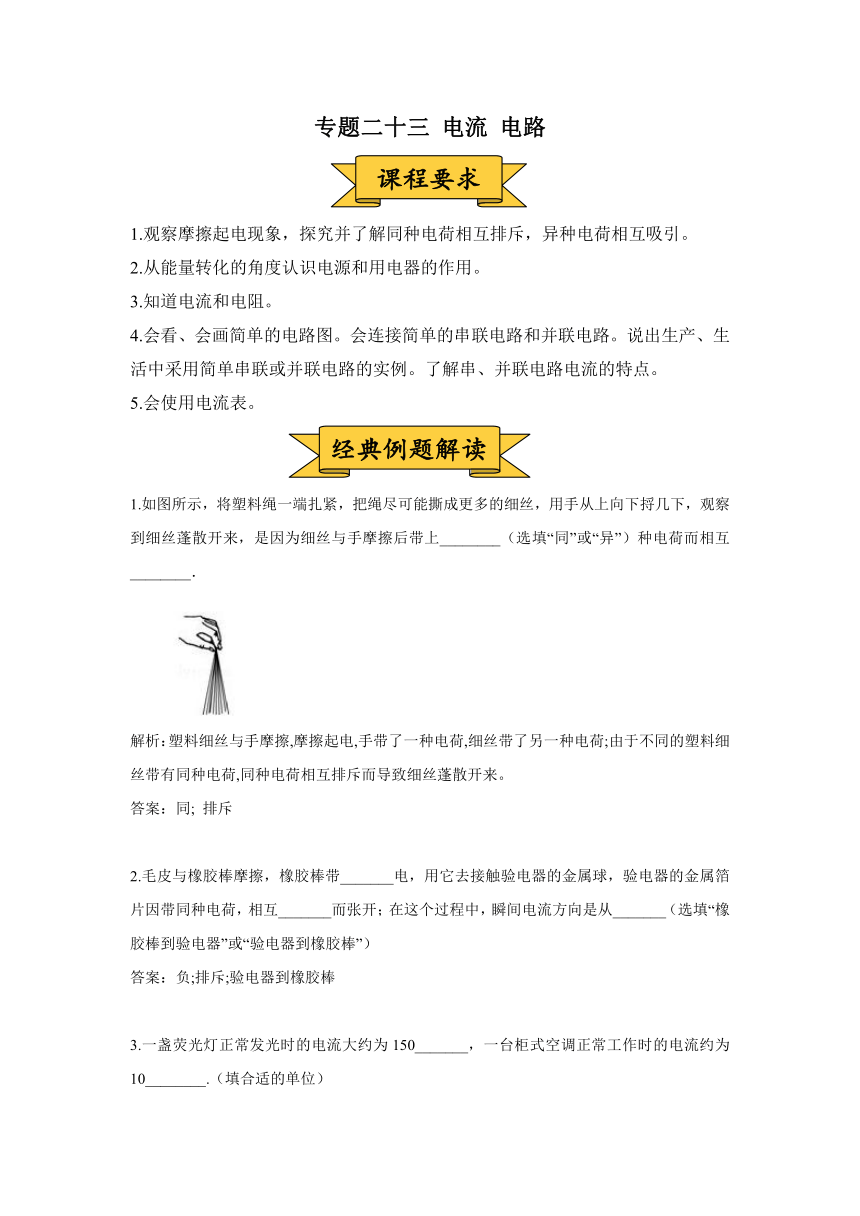

专题二十三 电流 电路
课程要求
课程要求
1.观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。
2.从能量转化的角度认识电源和用电器的作用。
3.知道电流和电阻。
4.会看、会画简单的电路图。会连接简单的串联电路和并联电路。说出生产、生活中采用简单串联或并联电路的实例。了解串、并联电路电流的特点。
5.会使用电流表。
经典例题解读
经典例题解读
1.如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互________．

解析：塑料细丝与手摩擦,摩擦起电,手带了一种电荷,细丝带了另一种电荷;由于不同的塑料细丝带有同种电荷,同种电荷相互排斥而导致细丝蓬散开来。
答案：同; 排斥
2.毛皮与橡胶棒摩擦，橡胶棒带_______电，用它去接触验电器的金属球，验电器的金属箔片因带同种电荷，相互_______而张开；在这个过程中，瞬间电流方向是从_______（选填“橡胶棒到验电器”或“验电器到橡胶棒”）
答案：负;排斥;验电器到橡胶棒
3.一盏荧光灯正常发光时的电流大约为150_______，一台柜式空调正常工作时的电流约为10________.（填合适的单位）
答案：mA;A

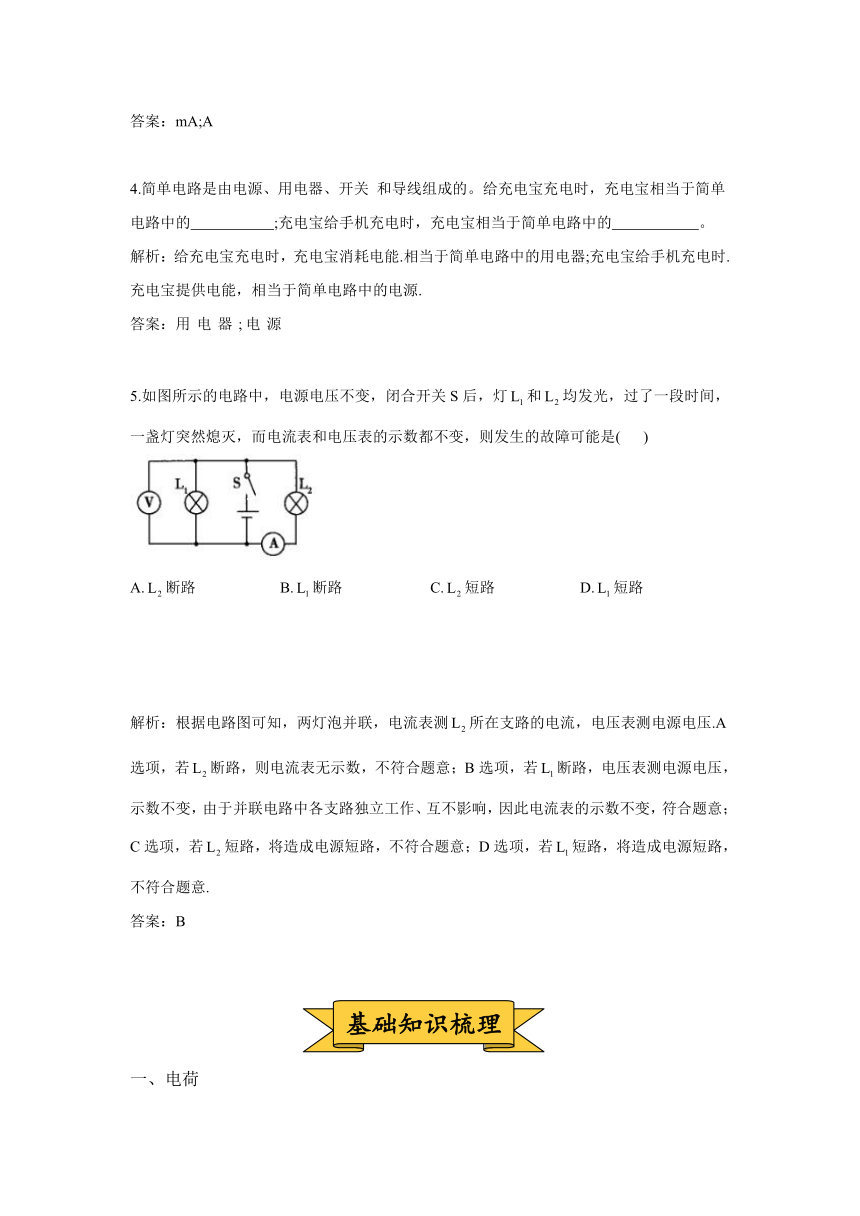

4.简单电路是由电源、用电器、开关 和导线组成的。给充电宝充电时，充电宝相当于简单
电路中的 ;充电宝给手机充电时，充电宝相当于简单电路中的 。
解析：给充电宝充电时，充电宝消耗电能.相当于简单电路中的用电器;充电宝给手机充电时.充电宝提供电能，相当于简单电路中的电源.
答案：用电器;电源

5.如图所示的电路中，电源电压不变，闭合开关S后，灯和均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是( )

A.断路 B.断路 C.短路 D.短路
解析：根据电路图可知，两灯泡并联，电流表测所在支路的电流，电压表测电源电压.A选项，若断路，则电流表无示数，不符合题意；B选项，若断路，电压表测电源电压，示数不变，由于并联电路中各支路独立工作、互不影响，因此电流表的示数不变，符合题意；C选项，若短路，将造成电源短路，不符合题意；D选项，若短路，将造成电源短路，不符合题意.
答案：B
基础知识梳理
基础知识梳理

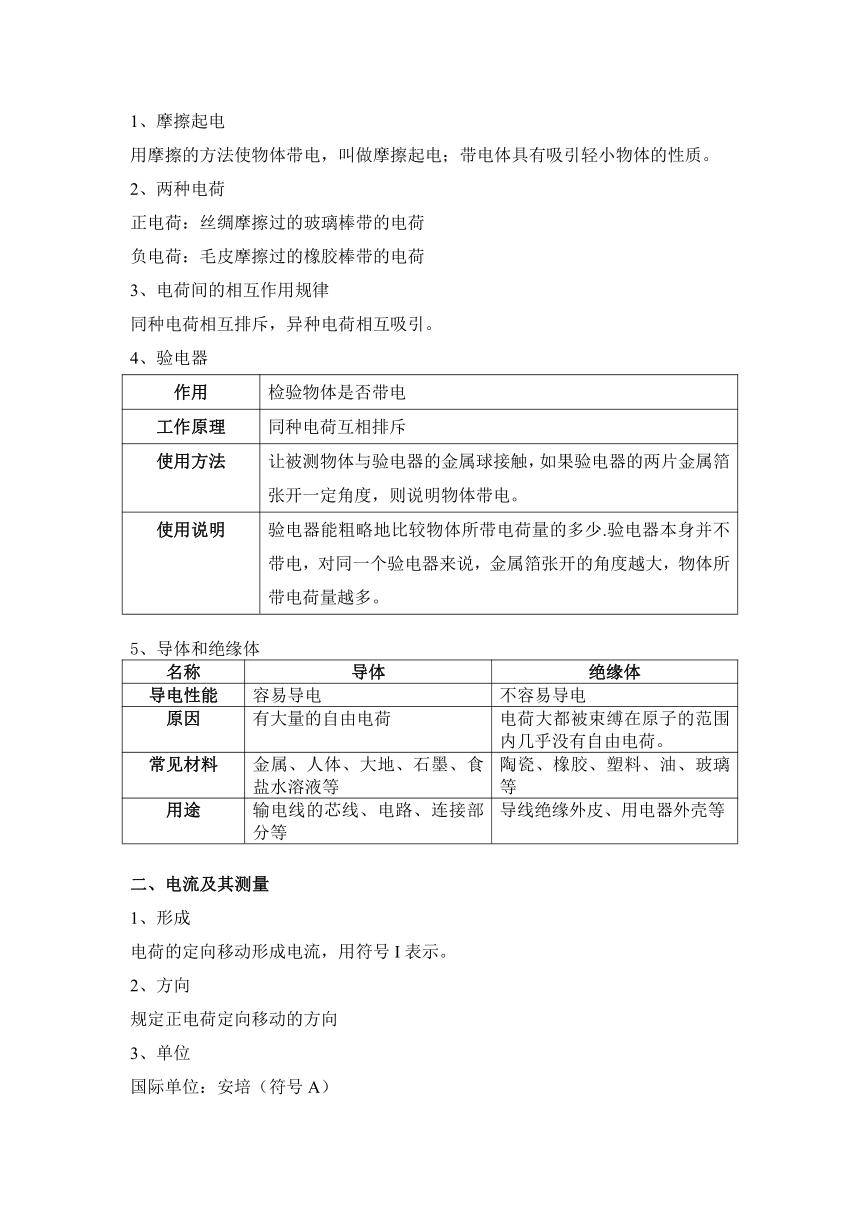

一、电荷
1、摩擦起电
用摩擦的方法使物体带电，叫做摩擦起电；带电体具有吸引轻小物体的性质。
2、两种电荷
正电荷：丝绸摩擦过的玻璃棒带的电荷
负电荷：毛皮摩擦过的橡胶棒带的电荷
3、电荷间的相互作用规律
同种电荷相互排斥，异种电荷相互吸引。
4、验电器
作用
检验物体是否带电
工作原理
同种电荷互相排斥
使用方法
让被测物体与验电器的金属球接触，如果验电器的两片金属箔张开一定角度，则说明物体带电。
使用说明
验电器能粗略地比较物体所带电荷量的多少.验电器本身并不带电，对同一个验电器来说，金属箔张开的角度越大，物体所带电荷量越多。
5、导体和绝缘体
名称
导体
绝缘体
导电性能
容易导电
不容易导电
原因
有大量的自由电荷
电荷大都被束缚在原子的范围内几乎没有自由电荷。
常见材料
金属、人体、大地、石墨、食盐水溶液等
陶瓷、橡胶、塑料、油、玻璃等
用途
输电线的芯线、电路、连接部分等
导线绝缘外皮、用电器外壳等
二、电流及其测量
1、形成
电荷的定向移动形成电流，用符号I表示。
2、方向
规定正电荷定向移动的方向
3、单位
国际单位：安培（符号A）
常用单位：毫安、微安
4、常见电流的大小
家庭节能灯中的电流约0.1A、家用空调器的电流约5A、雷电电流可达2×105A
5、测量工具：电流表
符号
A
量程
0~0.6A
0~3A
选择量程时，要进行试触
分度值
0.02A
0.1A
使用方法
①“三要”：要选择合适的量程，要将电流表串联在电路中，要使电流从“+”接线柱流入“-”接线柱流出；
②“一不”：在任何情况下都不允许将电流表直接接在电源两极上；
③“两看清”：看清电流表使用的量程和分度值
三、电路
1、电路的构成
①电源：提供电能，将其他形式的能转化为电能
②用电器：消耗电能，将电能转化为其他形式的能，如电灯、电视机、电风扇等
③开关：用来断开或接通电路，控制用电器的工作
④导线：将电源、用电器、开关等各部分元件连接起来的金属线，用于输送电能
电路元件及其符号
3、电路的三种状态
状态
概念
特点
通路
用电器能够工作的
电路，又叫闭合电路
电路中有电流通过，用电器能够工作
断路
某处断开的电路，又叫开路
电路中无电流通过，
用电器不能工作
短路
不经过用电器，直接用导线把电源两极连接起来的电路
电路中的电流会很大，可能烧坏电源，这是不允许的(用电器没坏)
四、串联电路和并联电路的特点
串联电路
并联电路
电路图
概念
把各元件首尾连接起来的
电路
把各元件(用电器）“首首相
连、尾尾相接”，并列地连在
路中两点间的电路
电流路径特点
只有一条路径
有两条或两条以上的路径
用电器之间关系的特点
互相影响，不能独立工作
互不影响，能够独立工作
开关位置的特点
开关控制整个电路，与位置
无关
干路开关控制整个电路，支路
开关只控制这一条支路
方法技巧点拨
方法技巧点拨
一、判断物体带点情况的方法
二、电路状态分析的通法
从“电流有无”和“用电器能否工作”入手
三、生活中的电路
1.生活中的串联电路
节日里挂在树上或用来装饰居室、烘托气氛的小彩灯之间多数是串联的.
2.生活中的并联电路
家庭电路中的电灯、电冰箱、电视机是并联连接的；街道旁的路灯是并联连接的；教室里的电灯、风扇、饮水机也是并联连接的.
四、电路设计
1、电路设计思路
2、电路设计步骤
