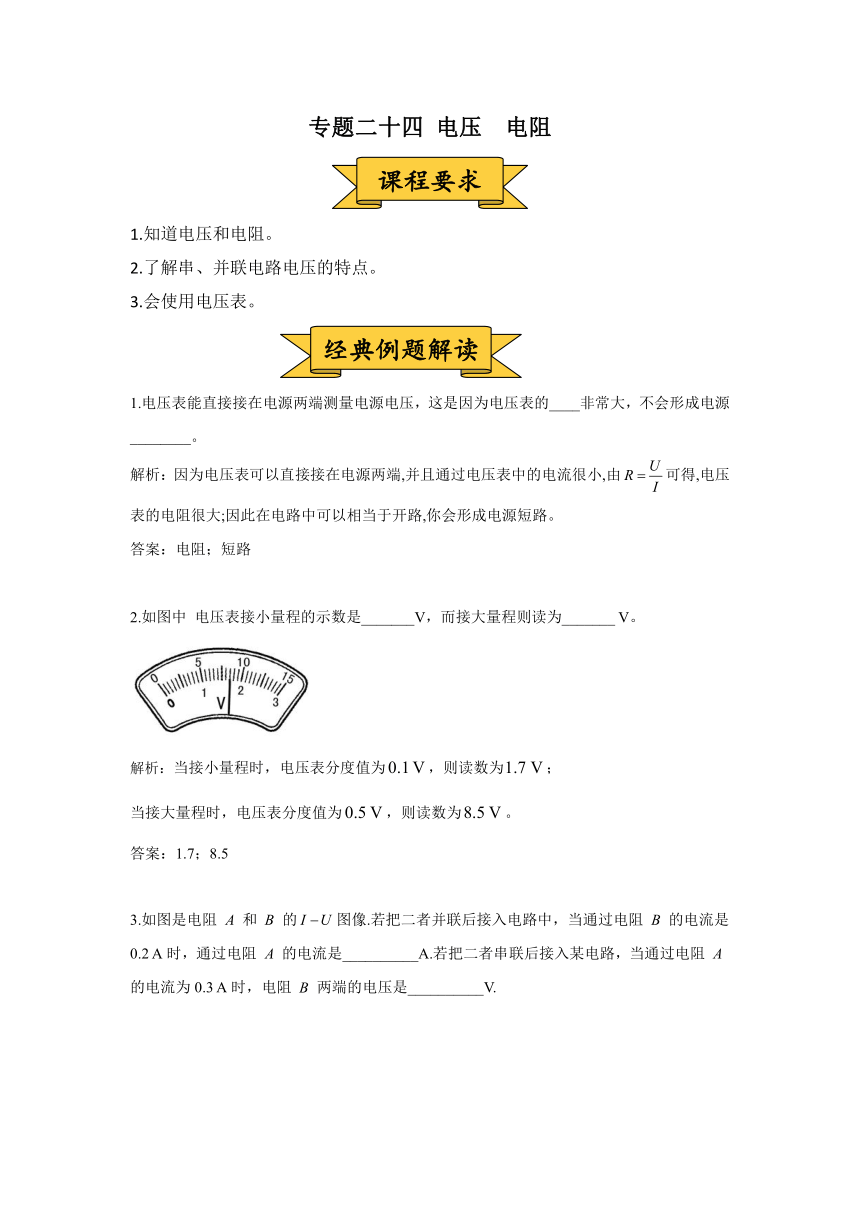

专题二十四 电压 电阻
课程要求
课程要求
1.知道电压和电阻。
2.了解串、并联电路电压的特点。
3.会使用电压表。
经典例题解读
经典例题解读
1.电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。
解析：因为电压表可以直接接在电源两端,并且通过电压表中的电流很小,由可得,电压表的电阻很大;因此在电路中可以相当于开路,你会形成电源短路。
答案：电阻；短路
2.如图中 电压表接小量程的示数是_______V，而接大量程则读为_______ V。
解析：当接小量程时，电压表分度值为，则读数为；
当接大量程时，电压表分度值为，则读数为。
答案：1.7；8.5

3.如图是电阻和的图像.若把二者并联后接入电路中，当通过电阻的电流是0.2 A时，通过电阻的电流是__________A.若把二者串联后接入某电路，当通过电阻的电流为0.3 A时，电阻两端的电压是__________V.

解析：将电阻、并联后接入电路中，当通过电阻的电流是0.2 A时，由图像可知，电阻两端的电压是2.0 V，则电阻两端的电压也是2.0 V，由图像可知，此时通过电阻的电流是0.4 A；将电阻、串联后接入电路中，当通过电阻的电流是0.3 A时，通过电阻的电流也是0.3 A，由图像可知，电阻两端的电压是3.0 V.
答案：0.4；3.0

4.如图所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯两端的电压为________V；若断开开关，电压表示数将________（选填“变大”“变小”或“不变”）.


解析：题图中，S闭合后，两灯泡串联，电压表测量两端电压，因此两端的电压等于电压表示数，为1 V；断开开关，电压表测电源电压，示数变大.
答案：1；变大
5.关于影响导体电阻大小的因素说法正确的是(?? )
A.导体电阻大小取决于通过它电流的大小,电流越小的导体电阻越大
B.导体电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大
C.相同材料制成粗细相同的导线,长度越长电阻也越大
D.铜导线的电阻一定比铁导线的电阻小

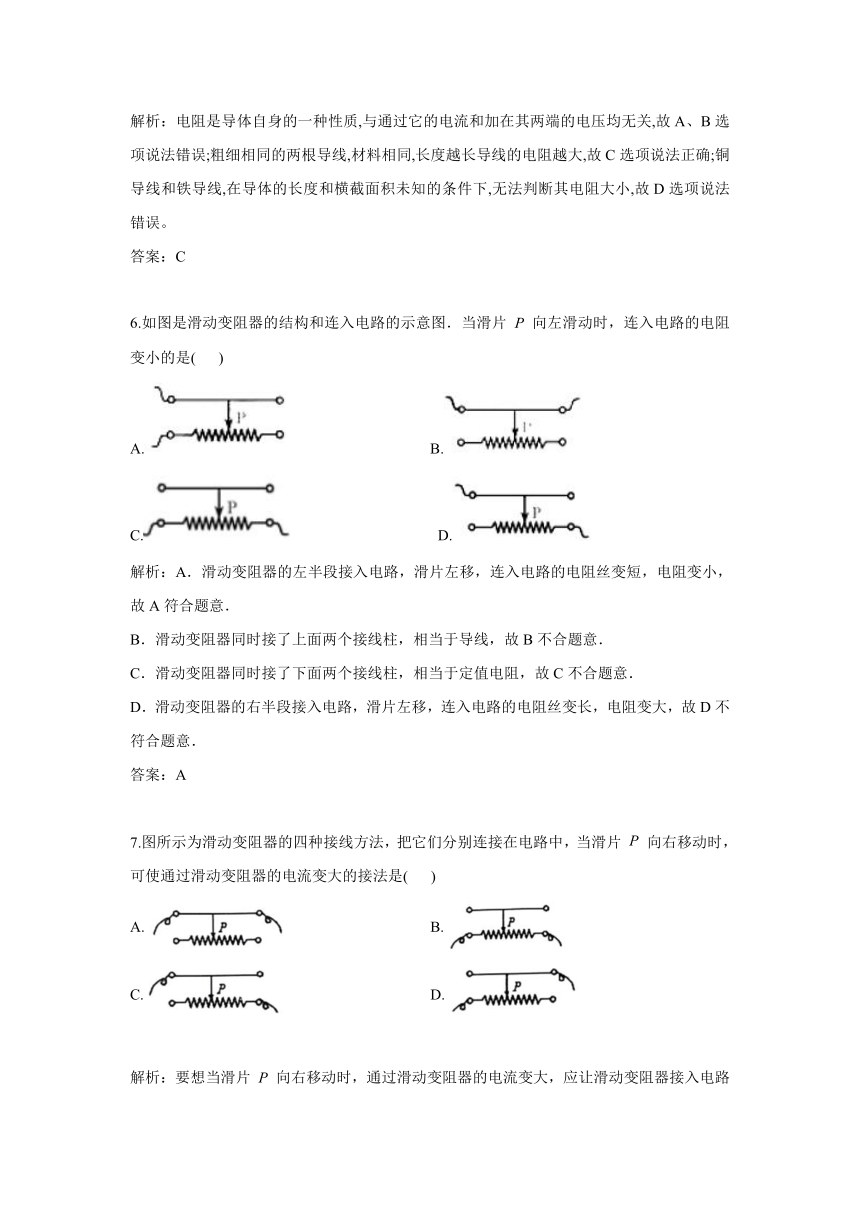

解析：电阻是导体自身的一种性质,与通过它的电流和加在其两端的电压均无关,故A、B选项说法错误;粗细相同的两根导线,材料相同,长度越长导线的电阻越大,故C选项说法正确;铜导线和铁导线,在导体的长度和横截面积未知的条件下,无法判断其电阻大小,故D选项说法错误。
答案：C

6.如图是滑动变阻器的结构和连入电路的示意图．当滑片向左滑动时，连入电路的电阻变小的是( )
A. B.
C. D.
解析：A．滑动变阻器的左半段接入电路，滑片左移，连入电路的电阻丝变短，电阻变小，故A符合题意．
B．滑动变阻器同时接了上面两个接线柱，相当于导线，故B不合题意．
C．滑动变阻器同时接了下面两个接线柱，相当于定值电阻，故C不合题意．
D．滑动变阻器的右半段接入电路，滑片左移，连入电路的电阻丝变长，电阻变大，故D不符合题意．
答案：A

7.图所示为滑动变阻器的四种接线方法，把它们分别连接在电路中，当滑片向右移动时，可使通过滑动变阻器的电流变大的接法是( )
A. B.
C. D.

解析：要想当滑片向右移动时，通过滑动变阻器的电流变大，应让滑动变阻器接入电路的阻值减小，只有Ｃ选项中符合要求.故选Ｃ。
答案：C
基础知识梳理
基础知识梳理
一、电压及其测量
1、作用
促使自由电荷定向移动形成电流
2、符号：U
3、单位：kV、V、mV
4、常见电压值
一节新干电池1.5V、维持人体生物电流约10-3V、家庭电路电压220V、发生闪电时云层间电压可达103kV
5、测量工具：电压表
符号
V
量程
0~3V
0~15V
选择量程时，要进行试触
分度值
0.1V
0.5V
使用方法（使用前调零）
①“三要”：要选择合适的量程，要将电压表并联在电路中，要使电流从“+”接线柱流入“-”接线柱流出；
②“一允”：允许将电压表直接接在电源两极，这时测的是电源电压；
③“两看清”：看清电压表所使用的量程和分度值。
6、串并联电路的电压规律
串联电路：(1)串联电路中各用电器两端的电压之和等于电源两端电压；
(2)串联电路中各用电器两端的电压等于电源两端电压。
并联电路：(1)并联电路中各支路用电器两端电压相等；
(2)并联电路中总电压等于各支路用电器两端电压之和。
二、电阻
1、定义：表示导体对电流阻碍作用的大小
2、符号：R
3、单位：
4、常见电阻值
白炽电灯3227（15W）、电熨斗80.7（600W）、电暖气48.4(1000W)、人体皮肤干燥时104~105、人体皮肤潮湿时103以下。
5、影响电阻大小的因素
长度：在材料和横截面积相同时，导体的长度越大，电阻越大。
横截面积：在材料和长度相同时，导体的横截面积越小，电阻越大。
材料：导体电阻的大小与导体的材料有关。
6、半导体和超导现象
（1）半导体
概念：有一些材料的导电性能介于导体和绝缘体之间，常常称为半导体，常见的半导体有硅和锗
特点：①电阻比导体的大得多，比绝缘体的小得多；②温度、光照、杂质等外界因素对半导体的导电性能有很大影响
应用：利用半导体材料可以制成光敏电阻、热敏电阻、压敏电阻、二极管、三极管等
（2）超导现象
相关概念：某些物质在温度很低时，电阻就变成了0，这就是超导现象.而在很低的温度下，电阻为0的材料称为超导材料，超导材料也称为超导体
优点：①延长电路元件的使用寿命；②降低电能损耗；③实现电子设备微型化
应用：利用超导材料可制造超导电缆、磁体和一些精密仪器及元件.目前，超导材料还没有广泛应用于生活实际的主要原因是还没有发现常温下的超导体。
三、滑动变阻器
定义
能改变接入电路中电阻的元件
结构示意图
电路符号
变阻原理
通过改变电阻丝的长短来改变接入电路中电阻的大小
铭牌
使用方法
①根据铭牌选择合适的滑动变阻器；②串联在电路中；③“一上一下”连接；④接通电路前接入电路的电阻要最大
作用
①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压
②保护电路
应用
调节音量的电位器、可调温度的电热毯等
说明
滑动变阻器在使用时，如果接入两个上接线柱，相当于在电路中连入了一段导线；如果接入两个下接线柱，相当于在电路中连入了一个定值电阻。两种接法都起不到变阻作用。


方法技巧点拨
方法技巧点拨
一、使用电压表时的常见错误
现象
原因
改进方法
闭合开关，指针偏向零刻度线的左边
电压表的正负接线柱接反
调整电压表的正负接线柱
指针偏转角度过小
选用量程过大
换用小量程
指针偏向最大值的右边
选用量程过小
换用大量程
二、判断电路中电表类型的方法
1、电表连接法：电流表应串联在电路中，电压表应并联在电路中。
2、假设法：假设电路中的电表为电流表或电压表，分析电路是否符合题意。
3、去表法：如果把电路中的电表去掉后，影响了某些用电器正常工作，则去掉的是电流表；
反之，如果不影响用电器的工作，去掉的是电压表。
三、运用串、并联电路电压规律解题的一般步骤
1、认真读题，明确题意；
2、分析电路图，明确电路的连接方式，即电路是串联电路还是并联电路；
3、分析电压表的连接位置，判断电压表是测量哪一部分电路两端的电压；
4、根据已知量，运用串、并联电路的电压规律求解。
四、电压表的读数步骤
1、明确量程：知道每一大格代表多少伏
3282951079500
32258028638500明确分度值：知道每一小格代表多少伏
3、读数：视线与表盘垂直
五、对影响电阻因素的理解
导体电阻的大小由导体自身性质决定，跟导体两端的电压、通过导体的电流无关，也跟导体是否通电无关.
六、滑动变阻器与电阻箱的异同
变阻器
不同点
相同点
滑动变阻器
能连续改变电阻，但不能直接读数
变阻原理
作用
都有规定的最大电阻值和最大电流值
电阻箱
不能连续地改变电阻，但能直接读数
