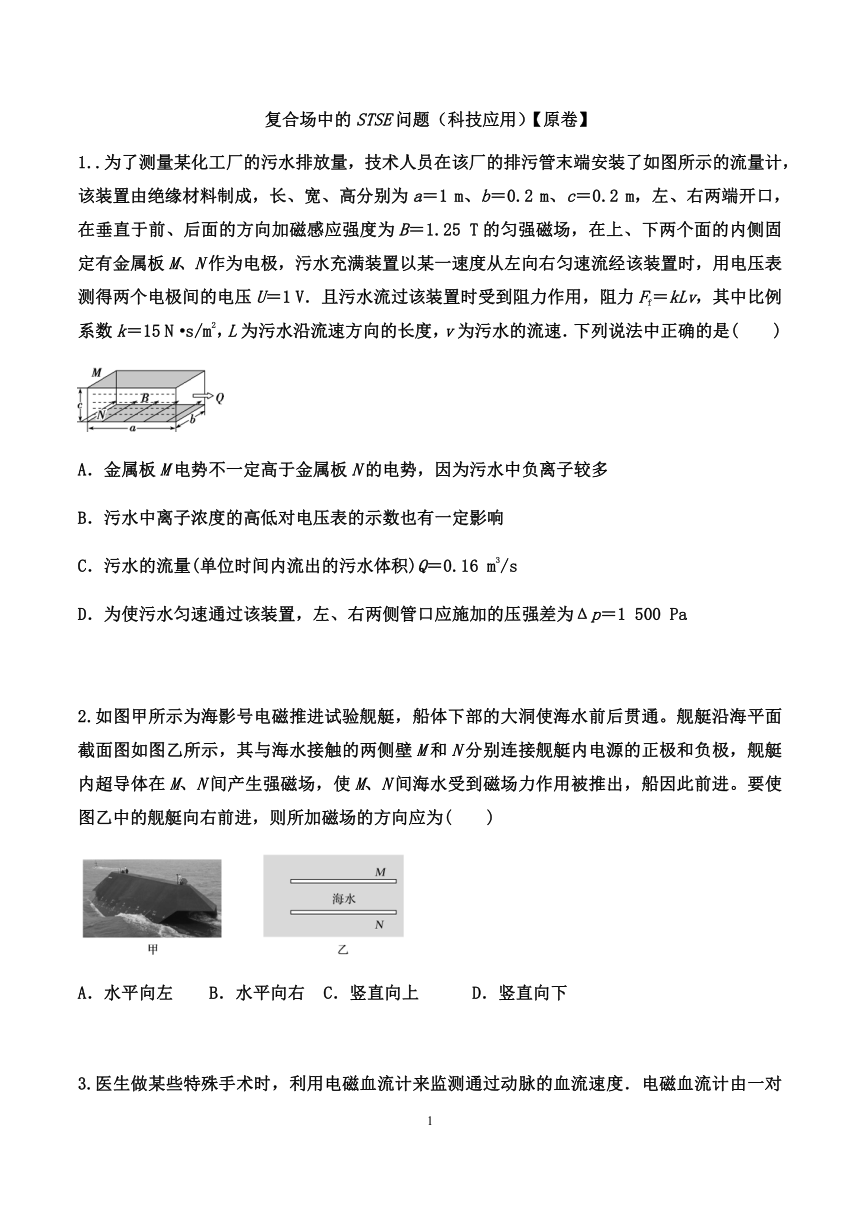

复合场中的STSE问题（科技应用）【原卷】
1..为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a＝1
m、b＝0.2
m、c＝0.2
m，左、右两端开口，在垂直于前、后面的方向加磁感应强度为B＝1.25
T的匀强磁场，在上、下两个面的内侧固定有金属板M、N作为电极，污水充满装置以某一速度从左向右匀速流经该装置时，用电压表测得两个电极间的电压U＝1
V．且污水流过该装置时受到阻力作用，阻力Ff＝kLv，其中比例系数k＝15
N·s/m2，L为污水沿流速方向的长度，v为污水的流速．下列说法中正确的是(　　)
A．金属板M电势不一定高于金属板N的电势，因为污水中负离子较多
B．污水中离子浓度的高低对电压表的示数也有一定影响
C．污水的流量(单位时间内流出的污水体积)Q＝0.16
m3/s　
D．为使污水匀速通过该装置，左、右两侧管口应施加的压强差为Δp＝1
500
Pa
2.如图甲所示为海影号电磁推进试验舰艇，船体下部的大洞使海水前后贯通。舰艇沿海平面截面图如图乙所示，其与海水接触的两侧壁M和N分别连接舰艇内电源的正极和负极，舰艇内超导体在M、N间产生强磁场，使M、N间海水受到磁场力作用被推出，船因此前进。要使图乙中的舰艇向右前进，则所加磁场的方向应为(　　)
A．水平向左
B．水平向右
C．竖直向上
D．竖直向下

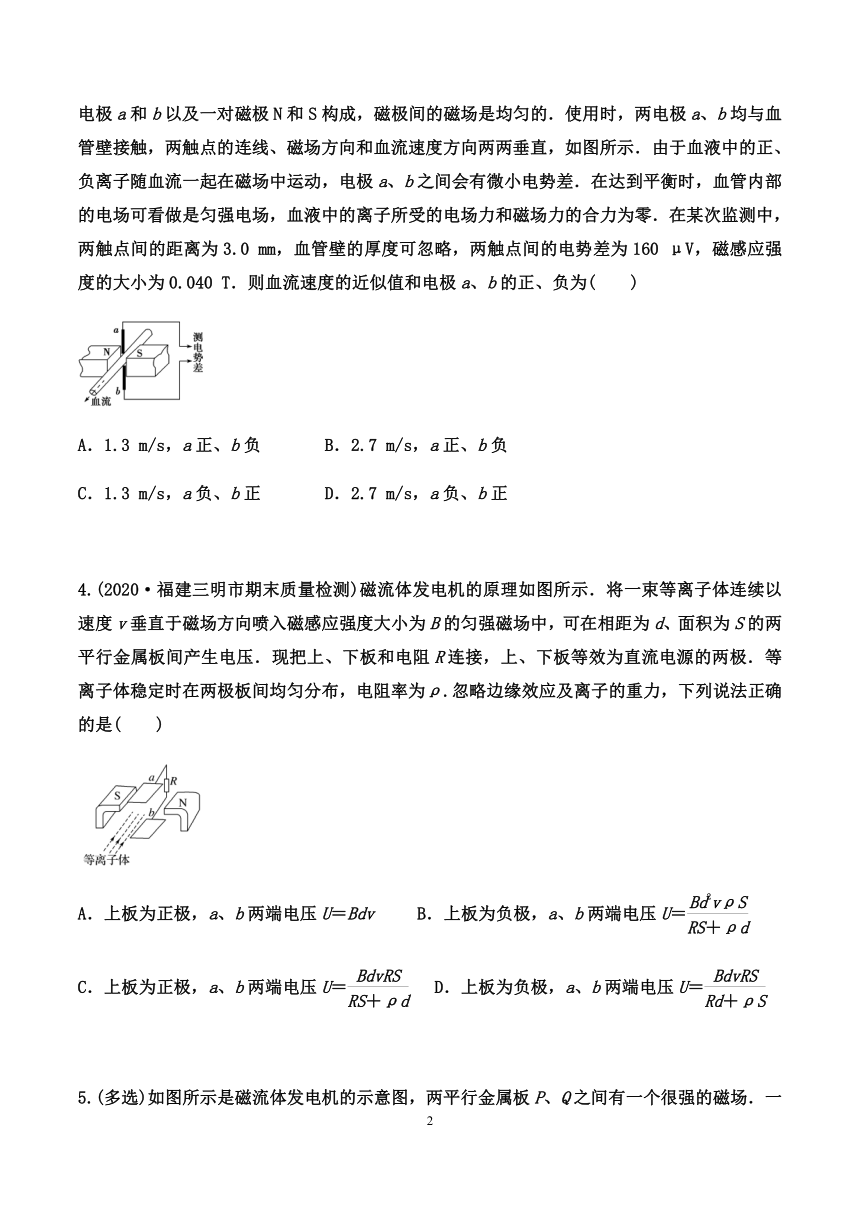

3.医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度．电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的．使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示．由于血液中的正、负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差．在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零．在某次监测中，两触点间的距离为3.0
mm，血管壁的厚度可忽略，两触点间的电势差为160
μV，磁感应强度的大小为0.040
T．则血流速度的近似值和电极a、b的正、负为(　　)
A．1.3
m/s，a正、b负　　　
B．2.7
m/s，a正、b负
C．1.3
m/s，a负、b正
D．2.7
m/s，a负、b正
4.(2020·福建三明市期末质量检测)磁流体发电机的原理如图所示．将一束等离子体连续以速度v垂直于磁场方向喷入磁感应强度大小为B的匀强磁场中，可在相距为d、面积为S的两平行金属板间产生电压．现把上、下板和电阻R连接，上、下板等效为直流电源的两极．等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列说法正确的是(　　)
A．上板为正极，a、b两端电压U＝Bdv
B．上板为负极，a、b两端电压U＝
C．上板为正极，a、b两端电压U＝
D．上板为负极，a、b两端电压U＝

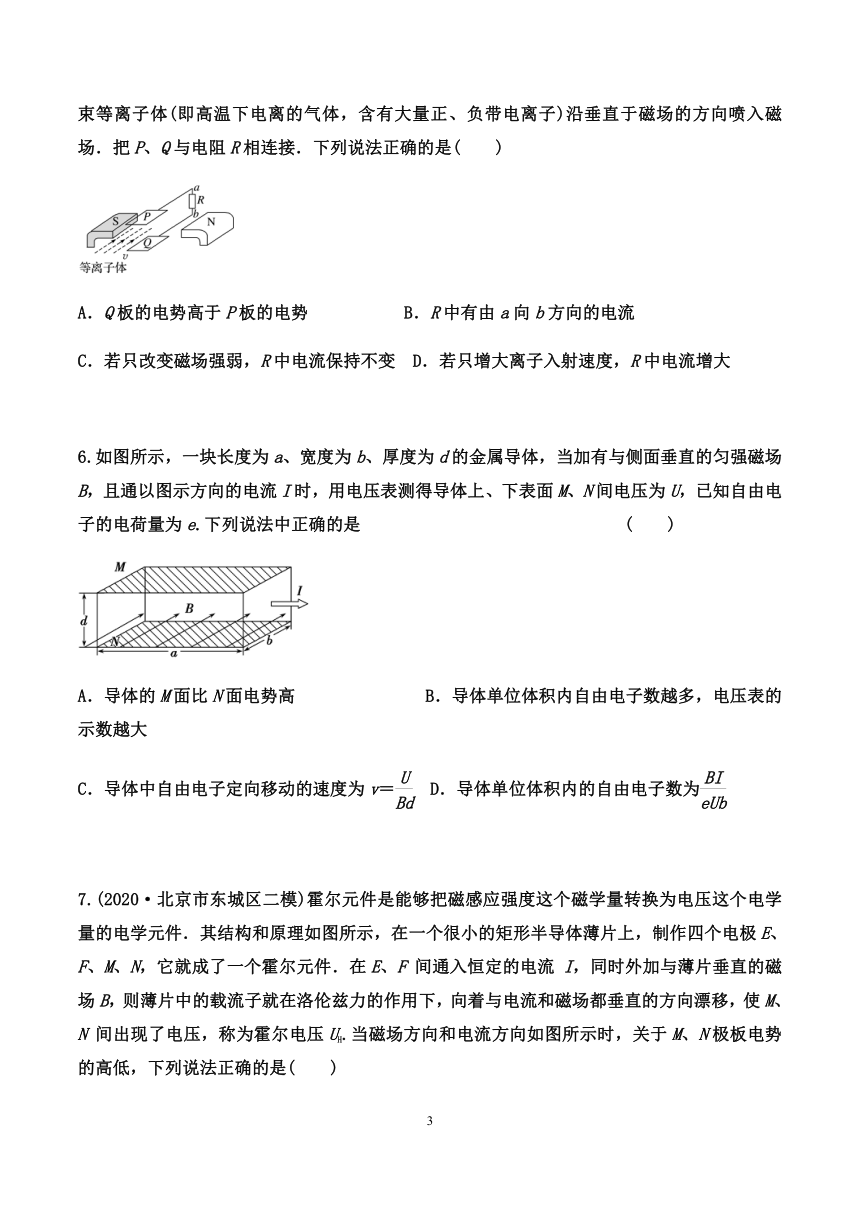

5.(多选)如图所示是磁流体发电机的示意图，两平行金属板P、Q之间有一个很强的磁场．一束等离子体(即高温下电离的气体，含有大量正、负带电离子)沿垂直于磁场的方向喷入磁场．把P、Q与电阻R相连接．下列说法正确的是(　　)
A．Q板的电势高于P板的电势
B．R中有由a向b方向的电流
C．若只改变磁场强弱，R中电流保持不变
D．若只增大离子入射速度，R中电流增大
6.如图所示，一块长度为a、宽度为b、厚度为d的金属导体，当加有与侧面垂直的匀强磁场B，且通以图示方向的电流I时，用电压表测得导体上、下表面M、N间电压为U，已知自由电子的电荷量为e.下列说法中正确的是
(　　)
A．导体的M面比N面电势高
B．导体单位体积内自由电子数越多，电压表的示数越大
C．导体中自由电子定向移动的速度为v＝
D．导体单位体积内的自由电子数为
7.(2020·北京市东城区二模)霍尔元件是能够把磁感应强度这个磁学量转换为电压这个电学量的电学元件．其结构和原理如图所示，在一个很小的矩形半导体薄片上，制作四个电极E、F、M、N，它就成了一个霍尔元件．在E、F
间通入恒定的电流
I，同时外加与薄片垂直的磁场B，则薄片中的载流子就在洛伦兹力的作用下，向着与电流和磁场都垂直的方向漂移，使M、N
间出现了电压，称为霍尔电压UH.当磁场方向和电流方向如图所示时，关于M、N极板电势的高低，下列说法正确的是(　　)
A．不管载流子带电性质如何，电极N的电势一定高于电极M
B．不管载流子带电性质如何，电极N的电势一定低于电极M
C．只有当载流子为负电荷时，电极M的电势才高于电极N
D．只有当载流子为正电荷时，电极M的电势才高于电极N
8.(2020·江苏苏锡常镇四市调研)(多选)自行车速度计是利用霍尔效应传感器获知自行车的运动速率。如图甲所示，自行车前轮上安装一块磁铁，轮子每转一圈，这块磁铁就靠近传感器一次，传感器会输出一个脉冲电压。图乙为霍尔元件的工作原理图。当磁场靠近霍尔元件时，导体内定向运动的自由电荷在磁场力作用下偏转，最终使导体在与磁场、电流方向都垂直的方向上出现电势差，即为霍尔电势差。下列说法正确的是(　　)
A．根据单位时间内的脉冲数和自行车车轮的半径即可获知车速大小
B．自行车的车速越大，霍尔电势差越高
C．图乙中霍尔元件的电流I是由正电荷定向运动形成的
D．如果长时间不更换传感器的电源，霍尔电势差将减小

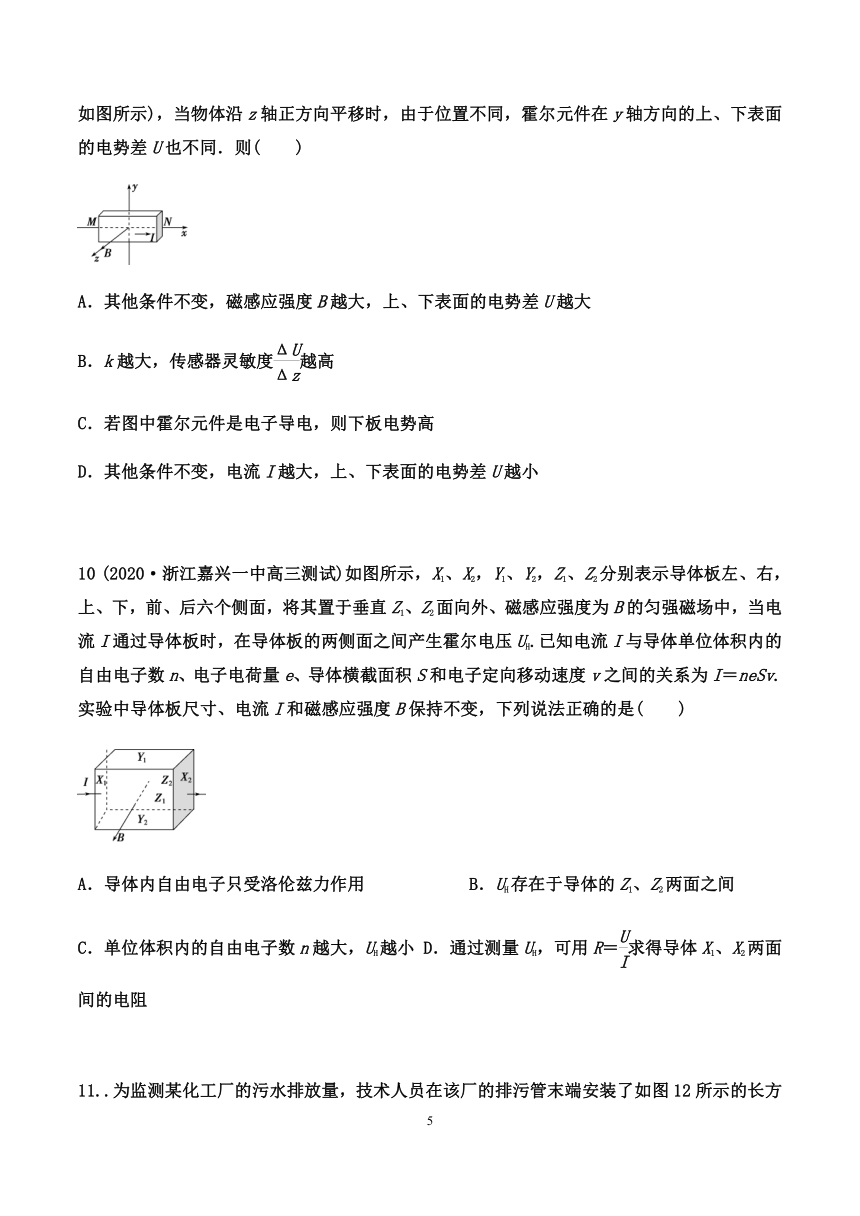

9.霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的磁场，磁感应强度B＝B0＋kz(B0、k均为常数)．将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变(方向如图所示)，当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同．则(　　)
A．其他条件不变，磁感应强度B越大，上、下表面的电势差U越大
B．k越大，传感器灵敏度越高
C．若图中霍尔元件是电子导电，则下板电势高
D．其他条件不变，电流I越大，上、下表面的电势差U越小
10
(2020·浙江嘉兴一中高三测试)如图所示，X1、X2，Y1、Y2，Z1、Z2分别表示导体板左、右，上、下，前、后六个侧面，将其置于垂直Z1、Z2面向外、磁感应强度为B的匀强磁场中，当电流I通过导体板时，在导体板的两侧面之间产生霍尔电压UH.已知电流I与导体单位体积内的自由电子数n、电子电荷量e、导体横截面积S和电子定向移动速度v之间的关系为I＝neSv.实验中导体板尺寸、电流I和磁感应强度B保持不变，下列说法正确的是(　　)
A．导体内自由电子只受洛伦兹力作用
B．UH存在于导体的Z1、Z2两面之间
C．单位体积内的自由电子数n越大，UH越小
D．通过测量UH，可用R＝求得导体X1、X2两面间的电阻
11..为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图12所示的长方体流量计．该装置由绝缘材料制成，其长、宽、高分别为a、b、c，左右两端开口．在垂直于上下底面方向加一匀强磁场，前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，接在M、N两端间的电压表将显示两个电极间的电压U.若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是(　　)
A．M端的电势比N端的高
B．电压表的示数U与a和b均成正比，与c无关
C．电压表的示数U与污水的流量Q成正比
D．若污水中正、负离子数相同，则电压表的示数为0
12.(2020·福建龙岩市5月模拟)质谱仪的原理如图所示，虚线AD上方区域处在垂直纸面向外的匀强磁场中，C、D间有一荧光屏．同位素离子源产生a、b两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a离子恰好打在荧光屏C点，b离子恰好打在D点．离子重力不计．则(　　)
A．a离子质量比b的大
B．a离子质量比b的小
C．a离子在磁场中的运动时间比b的长
D．a、b离子在磁场中的运动时间相等
13.(2019·山西名校联考)质谱仪是一种测定带电粒子质量和分析同位素的重要工具．图中的铅盒A中的放射源放出大量的带正电粒子(可认为初速度为零)，从狭缝S1进入电压为U的加速电场区加速后，再通过狭缝S2从小孔G垂直于MN射入偏转磁场，该偏转磁场是以直线MN为切线、磁感应强度为B，方向垂直于纸面向外半径为R的圆形匀强磁场．现在MN上的F点(图中未画出)接收到该粒子，且GF＝R.则该粒子的比荷为(粒子的重力忽略不计)
(　　)
A.　　　　　　　
B.
C.
D.
14.现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为(　　)
A．11　　　　　　　
B．12
C．121
D．144
15.(2020·名师原创预测)某回旋加速器的示意图如图，两个半径均为R的D形盒置于磁感应强度大小为B的匀强磁场中，并与高频电源两极相连，现对氚核(H)加速，所需的高频电源的频率为f。已知元电荷为e。下列说法正确的是(　　)
A．D形盒可以用玻璃制成
B．氚核的质量为
C．高频电源的电压越大，氚核从P处射出的速度越大
D．若对氦核(He)加速，则高频电源的频率应调为f
16.(多选)(2020·山东烟台市第一学期期末)如图所示是回旋加速器的示意图，其核心部分是两个D形金属盒，分别与高频交流电源连接，两个D形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是(　　)
A．加速电压越大，粒子最终射出时获得的动能就越大
B．粒子射出时的最大动能与加速电压无关，与D形金属盒的半径和磁感应强度有关
C．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小
D．粒子第5次被加速前、后的轨道半径之比为∶
17.(多选)(2020·福建龙岩市3月质量检查)回旋加速器是加速带电粒子的装置，如图所示．其核心部件是分别与高频交流电源两极相连接的两个D形金属盒(D1、D2)，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，D形盒的半径为R.质量为m、电荷量为q的质子从D1半盒的质子源(A点)由静止释放，加速到最大动能Ekm后经粒子出口处射出．若忽略质子在电场中的加速时间，且不考虑相对论效应，则下列说法正确的是(　　)
A．质子加速后的最大动能Ekm与交变电压U大小无关
B．质子在加速器中的运行时间与交变电压U大小无关
C．回旋加速器所加交变电压的周期为πR
D．D2盒内质子的轨道半径由小到大之比为1∶∶∶…
18.在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直。一带电粒子(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子(　　)
A．一定带正电
B．速度v＝
C．若速度v>，粒子一定不能从板间射出
D．若此粒子从右端沿虚线方向进入，仍做直线运动
19.(2020·辽宁大连高三模拟)如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B的匀强磁场后，粒子束发生偏转，沿半径为r的圆弧运动，打在荧光屏上的P点，然后在磁场区域再加一竖直向下，场强大小为E的匀强电场，光斑从P点又回到O点．关于该粒子(不计重力)，下列说法正确的是(　　)
A．粒子带负电　　　
B．初速度为v＝
C．比荷为＝
D．比荷为＝
20.如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已
知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为
l.不计重力影响和离子间的相互作用．求：
(1)磁场的磁感应强度大小；
(2)甲、乙两种离子的比荷之比．
21.(2020·山东济南市上学期期末)质谱仪可利用电场和磁场将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用．如图所示，虚线上方有两条半径分别为R和r(R>r)的半圆形边界，分别与虚线相交于A、B、C、D点，圆心均为虚线上的O点，C、D间有一荧光屏．虚线上方区域处在垂直纸面向外的匀强磁场中，磁感应强度大小为B.虚线下方有一电压可调的加速电场，离子源发出的某一正离子由静止开始经电场加速后，从AB的中点垂直进入磁场，离子打在边界上时会被吸收．当加速电压为U时，离子恰能打在荧光屏的中点．不计离子的重力及电、磁场的边缘效应．求：
(1)离子的比荷；
(2)离子在磁场中运动的时间；
(3)离子能打在荧光屏上的加速电压范围．
复合场中的STSE问题（科技应用）【解析卷】
1..为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a＝1
m、b＝0.2
m、c＝0.2
m，左、右两端开口，在垂直于前、后面的方向加磁感应强度为B＝1.25
T的匀强磁场，在上、下两个面的内侧固定有金属板M、N作为电极，污水充满装置以某一速度从左向右匀速流经该装置时，用电压表测得两个电极间的电压U＝1
V．且污水流过该装置时受到阻力作用，阻力Ff＝kLv，其中比例系数k＝15
N·s/m2，L为污水沿流速方向的长度，v为污水的流速．下列说法中正确的是(　　)
A．金属板M电势不一定高于金属板N的电势，因为污水中负离子较多
B．污水中离子浓度的高低对电压表的示数也有一定影响
C．污水的流量(单位时间内流出的污水体积)Q＝0.16
m3/s　
D．为使污水匀速通过该装置，左、右两侧管口应施加的压强差为Δp＝1
500
Pa
【答案】CD.
【解析】：根据左手定则，知负离子所受的洛伦兹力方向向下，则负离子向下偏转，N板带负电，M板带正电，则N板的电势比M板电势低，故A错误；最终离子在电场力和洛伦兹力作用下平衡，有qvB＝q，解得U＝vBc，与离子浓度无关，故B错误；污水的流速v＝，则流量Q＝vbc＝＝
m3/s＝0.16
m3/s，故C正确；污水的流速v＝＝
m/s＝4
m/s；污水流过该装置时受到的阻力Ff＝kLv＝kav＝15×1×4
N＝60
N，为使污水匀速通过该装置，左、右两侧管口应施加的压力差是60
N，则压强差为Δp＝＝
Pa＝1
500
Pa，故D正确．
2.如图甲所示为海影号电磁推进试验舰艇，船体下部的大洞使海水前后贯通。舰艇沿海平面截面图如图乙所示，其与海水接触的两侧壁M和N分别连接舰艇内电源的正极和负极，舰艇内超导体在M、N间产生强磁场，使M、N间海水受到磁场力作用被推出，船因此前进。要使图乙中的舰艇向右前进，则所加磁场的方向应为(　　)
A．水平向左
B．水平向右
C．竖直向上
D．竖直向下
【答案】　C
【解析】图乙为俯视图，舰艇向右行驶，必须获得向右的作用力，由牛顿第三定律知，海水受到的安培力必须向左，M接正极，电流从M到N，由左手定则知所加磁场方向必须竖直向上，选项C正确。
3.医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度．电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的．使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示．由于血液中的正、负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差．在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零．在某次监测中，两触点间的距离为3.0
mm，血管壁的厚度可忽略，两触点间的电势差为160
μV，磁感应强度的大小为0.040
T．则血流速度的近似值和电极a、b的正、负为(　　)
A．1.3
m/s，a正、b负　　　
B．2.7
m/s，a正、b负
C．1.3
m/s，a负、b正
D．2.7
m/s，a负、b正
【答案】A.
【解析】：由左手定则可判定正离子向上运动，负离子向下运动，所以a正、b负，达到平衡时离子所受洛伦兹力与电场力平衡，所以有：qvB＝q，代入数据解得v≈1.3
m/s.　
4.(2020·福建三明市期末质量检测)磁流体发电机的原理如图所示．将一束等离子体连续以速度v垂直于磁场方向喷入磁感应强度大小为B的匀强磁场中，可在相距为d、面积为S的两平行金属板间产生电压．现把上、下板和电阻R连接，上、下板等效为直流电源的两极．等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列说法正确的是(　　)
A．上板为正极，a、b两端电压U＝Bdv
B．上板为负极，a、b两端电压U＝
C．上板为正极，a、b两端电压U＝
D．上板为负极，a、b两端电压U＝
【答案】C
【解析】根据左手定则可知，等离子体射入两极板之间时，正离子偏向a板，负离子偏向b板，即上板为正极；稳定时满足q＝Bqv，解得U′＝Bdv；根据电阻定律可知两极板间的电阻为r＝，根据闭合电路欧姆定律：I＝，a、b两端电压U＝IR，联立解得U＝，故选C.
5.(多选)如图所示是磁流体发电机的示意图，两平行金属板P、Q之间有一个很强的磁场．一束等离子体(即高温下电离的气体，含有大量正、负带电离子)沿垂直于磁场的方向喷入磁场．把P、Q与电阻R相连接．下列说法正确的是(　　)
A．Q板的电势高于P板的电势
B．R中有由a向b方向的电流
C．若只改变磁场强弱，R中电流保持不变
D．若只增大离子入射速度，R中电流增大
【答案】BD
【解析】等离子体进入磁场，根据左手定则，正离子向上偏，打在上极板上，负离子向下偏，打在下极板上，所以上极板带正电，下极板带负电，则P板的电势高于Q板的电势，流过电阻R的电流方向由a到b，故A错误，B正确；依据电场力等于洛伦兹力，即q＝qvB，则有U＝Bdv，再由闭合电路欧姆定律I＝＝，电流与磁感应强度成正比，故C错误；由以上分析可知，若只增大离子的入射速度，R中电流会增大，故D正确．
6.如图所示，一块长度为a、宽度为b、厚度为d的金属导体，当加有与侧面垂直的匀强磁场B，且通以图示方向的电流I时，用电压表测得导体上、下表面M、N间电压为U，已知自由电子的电荷量为e.下列说法中正确的是
(　　)
A．导体的M面比N面电势高
B．导体单位体积内自由电子数越多，电压表的示数越大
C．导体中自由电子定向移动的速度为v＝
D．导体单位体积内的自由电子数为
【答案】　CD
【解析】　由于自由电子带负电，根据左手定则可知，M板电势比N板电势低，选项A错误；当上、下表面电压稳定时，有q＝qvB，得U＝Bdv，与单位体积内自由电子数无关，选项B错误，C正确；再根据I＝neSv，可知选项D正确．
7.(2020·北京市东城区二模)霍尔元件是能够把磁感应强度这个磁学量转换为电压这个电学量的电学元件．其结构和原理如图所示，在一个很小的矩形半导体薄片上，制作四个电极E、F、M、N，它就成了一个霍尔元件．在E、F
间通入恒定的电流
I，同时外加与薄片垂直的磁场B，则薄片中的载流子就在洛伦兹力的作用下，向着与电流和磁场都垂直的方向漂移，使M、N
间出现了电压，称为霍尔电压UH.当磁场方向和电流方向如图所示时，关于M、N极板电势的高低，下列说法正确的是(　　)
A．不管载流子带电性质如何，电极N的电势一定高于电极M
B．不管载流子带电性质如何，电极N的电势一定低于电极M
C．只有当载流子为负电荷时，电极M的电势才高于电极N
D．只有当载流子为正电荷时，电极M的电势才高于电极N
【答案】C
【解析】当载流子为负电荷时，由左手定则可知，负电荷偏向电极N，则电极M的电势高于电极N；当载流子为正电荷时，由左手定则可知，正电荷偏向电极N，电极M的电势低于电极N，故选C.
8.(2020·江苏苏锡常镇四市调研)(多选)自行车速度计是利用霍尔效应传感器获知自行车的运动速率。如图甲所示，自行车前轮上安装一块磁铁，轮子每转一圈，这块磁铁就靠近传感器一次，传感器会输出一个脉冲电压。图乙为霍尔元件的工作原理图。当磁场靠近霍尔元件时，导体内定向运动的自由电荷在磁场力作用下偏转，最终使导体在与磁场、电流方向都垂直的方向上出现电势差，即为霍尔电势差。下列说法正确的是(　　)
A．根据单位时间内的脉冲数和自行车车轮的半径即可获知车速大小
B．自行车的车速越大，霍尔电势差越高
C．图乙中霍尔元件的电流I是由正电荷定向运动形成的
D．如果长时间不更换传感器的电源，霍尔电势差将减小
【答案】AD
【解析】根据单位时间内的脉冲数可知车轮转动的转速，若再已知自行车车轮的半径，根据v＝2πrn即可获知车速大小，选项A正确；根据霍尔原理可知q＝qvB，则U＝Bdv，即霍尔电压与磁感应强度、霍尔元件的厚度以及电子定向移动的速度有关，与车轮转速无关，故选项B错误；图乙中霍尔元件的电流I是由电子定向运动形成的，选项C错误；如果长时间不更换传感器的电源，则会导致电子定向移动的速率减小，故霍尔电势差将减小，选项D正确。
9.霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的磁场，磁感应强度B＝B0＋kz(B0、k均为常数)．将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变(方向如图所示)，当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同．则(　　)
A．其他条件不变，磁感应强度B越大，上、下表面的电势差U越大
B．k越大，传感器灵敏度越高
C．若图中霍尔元件是电子导电，则下板电势高
D．其他条件不变，电流I越大，上、下表面的电势差U越小
【答案】AB.
【解析】：最终电子在电场力和洛伦兹力的作用下处于平衡，设霍尔元件的长宽高分别为a、b、c，有q＝qvB，电流的微观表达式为I＝nqvS＝nqvbc，所以U＝.其他条件不变，B越大，上、下表面的电势差U越大．电流越大，上、下表面的电势差U越大，故A正确，D错误；k越大，根据磁感应强度B＝B0＋kz，知B随z的增大而增大，根据U＝知，B随z的变化越大，即传感器灵敏度越高，故B正确；霍尔元件中移动的是自由电子，根据左手定则，电子向下表面偏转，所以上表面电势高．故C错误．
10
(2020·浙江嘉兴一中高三测试)如图所示，X1、X2，Y1、Y2，Z1、Z2分别表示导体板左、右，上、下，前、后六个侧面，将其置于垂直Z1、Z2面向外、磁感应强度为B的匀强磁场中，当电流I通过导体板时，在导体板的两侧面之间产生霍尔电压UH.已知电流I与导体单位体积内的自由电子数n、电子电荷量e、导体横截面积S和电子定向移动速度v之间的关系为I＝neSv.实验中导体板尺寸、电流I和磁感应强度B保持不变，下列说法正确的是(　　)
A．导体内自由电子只受洛伦兹力作用
B．UH存在于导体的Z1、Z2两面之间
C．单位体积内的自由电子数n越大，UH越小
D．通过测量UH，可用R＝求得导体X1、X2两面间的电阻
【答案】C.
【解析】：由于磁场的作用，电子受洛伦兹力，向Y2面聚集，在Y1、Y2平面之间累积电荷，在Y1、Y2之间产生了匀强电场，故电子也受电场力，故A错误；电子受洛伦兹力，向Y2面聚集，在Y1、Y2平面之间累积电荷，在Y1、Y2之间产生了电势差UH，故B错误；电子在电场力和洛伦兹力的作用下处于平衡状态，有：qvB＝qE，其中：E＝(d为Y1、Y2平面之间的距离)根据题意，有：I＝neSv，联立得到：UH＝Bvd＝Bd∝，故单位体积内的自由电子数n越大，UH越小，故C正确；由于UH＝Bd，与导体的电阻无关，故D错误．
11..为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图12所示的长方体流量计．该装置由绝缘材料制成，其长、宽、高分别为a、b、c，左右两端开口．在垂直于上下底面方向加一匀强磁场，前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，接在M、N两端间的电压表将显示两个电极间的电压U.若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是(　　)
A．M端的电势比N端的高
B．电压表的示数U与a和b均成正比，与c无关
C．电压表的示数U与污水的流量Q成正比
D．若污水中正、负离子数相同，则电压表的示数为0
【答案】　C
【解析】　根据左手定则知，正离子所受的洛伦兹力方向向里，则向里偏转，N端带正电，M端带负电，则M端的电势比N端电势低，故A错误；
最终离子在电场力和洛伦兹力作用下平衡，有：qvB＝q，解得U＝vBb，电压表的示数U与b成正比，与污水中正、负离子数无关，故B、D错误；因v＝，则流量Q＝vbc＝，因此U＝，所以电压表的示数U与污水流量Q成正比，故C正确．
12.(2020·福建龙岩市5月模拟)质谱仪的原理如图所示，虚线AD上方区域处在垂直纸面向外的匀强磁场中，C、D间有一荧光屏．同位素离子源产生a、b两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a离子恰好打在荧光屏C点，b离子恰好打在D点．离子重力不计．则(　　)
A．a离子质量比b的大
B．a离子质量比b的小
C．a离子在磁场中的运动时间比b的长
D．a、b离子在磁场中的运动时间相等
【答案】B
【解析】设离子进入磁场的速度为v，在电场中qU＝mv2，在磁场中Bqv＝m，联立解得：r＝＝
，由题图知，b离子在磁场中运动的轨道半径较大，a、b为同位素，电荷量相同，所以b离子的质量大于a离子的质量，所以A错误，B正确；在磁场中运动的时间均为半个周期，即t＝＝，由于b离子的质量大于a离子的质量，故b离子在磁场中运动的时间较长，C、D错误．
13.(2019·山西名校联考)质谱仪是一种测定带电粒子质量和分析同位素的重要工具．图中的铅盒A中的放射源放出大量的带正电粒子(可认为初速度为零)，从狭缝S1进入电压为U的加速电场区加速后，再通过狭缝S2从小孔G垂直于MN射入偏转磁场，该偏转磁场是以直线MN为切线、磁感应强度为B，方向垂直于纸面向外半径为R的圆形匀强磁场．现在MN上的F点(图中未画出)接收到该粒子，且GF＝R.则该粒子的比荷为(粒子的重力忽略不计)
(　　)
A.　　　　　　　
B.
C.
D.
【答案】：C
【解析】：设粒子被加速后获得的速度为v，由动能定理有：qU＝mv2，粒子在磁场中做匀速圆周运动的轨道半径r＝，又Bqv＝m，可求＝，故C正确．
14.现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为(　　)
A．11　　　　　　　
B．12
C．121
D．144
【答案】D
【解析】：带电粒子在加速电场中运动时，有qU＝mv2，在磁场中偏转时，其半径r＝，由以上两式整理得r＝
.由于质子与一价正离子的电荷量相同，B1∶B2＝1∶12，当半径相等时，解得＝144，选项D正确．
15.(2020·名师原创预测)某回旋加速器的示意图如图，两个半径均为R的D形盒置于磁感应强度大小为B的匀强磁场中，并与高频电源两极相连，现对氚核(H)加速，所需的高频电源的频率为f。已知元电荷为e。下列说法正确的是(　　)
A．D形盒可以用玻璃制成
B．氚核的质量为
C．高频电源的电压越大，氚核从P处射出的速度越大
D．若对氦核(He)加速，则高频电源的频率应调为f
【答案】　D
【解析】为使D形盒内的带电粒子不受外电场的影响，D形盒应用金属材料制成，以实现静电屏蔽，A错误；为使回旋加速器正常工作，高频电源的频率应与带电粒子在匀强磁场中做匀速圆周运动的频率相等，由T1＝和T1＝，得氚核的质量m1＝，B错误；由evmB＝m1，得vm＝，可见氚核从P处射出时的最大速度vm与电源的电压大小无关，C错误；结合T2＝和T2＝，得f2＝f，又＝，得f2＝f，D正确。
16.(多选)(2020·山东烟台市第一学期期末)如图所示是回旋加速器的示意图，其核心部分是两个D形金属盒，分别与高频交流电源连接，两个D形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是(　　)
A．加速电压越大，粒子最终射出时获得的动能就越大
B．粒子射出时的最大动能与加速电压无关，与D形金属盒的半径和磁感应强度有关
C．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小
D．粒子第5次被加速前、后的轨道半径之比为∶
【答案】BC
【解析】粒子在磁场中做圆周运动，由牛顿第二定律得：qvmB＝m，解得：vm＝，则粒子获得的最大动能为：Ekm＝mvm2＝，知粒子获得的最大动能与加速电压无关，与D形金属盒的半径R和磁感应强度B有关，故A错误，B正确；对粒子，由动能定理得：nqU＝，加速次数：n＝，增大加速电压U，粒子在金属盒间的加速次数将减少，粒子在回旋加速器中运动的时间：t＝T＝将减小，故C正确；对粒子，由动能定理得：nqU＝mvn2，解得vn＝，粒子在磁场中做圆周运动，由牛顿第二定律得：qvnB＝m，解得：rn＝
，则粒子第5次被加速前、后的轨道半径之比为：＝，故D错误．
17.(多选)(2020·福建龙岩市3月质量检查)回旋加速器是加速带电粒子的装置，如图所示．其核心部件是分别与高频交流电源两极相连接的两个D形金属盒(D1、D2)，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，D形盒的半径为R.质量为m、电荷量为q的质子从D1半盒的质子源(A点)由静止释放，加速到最大动能Ekm后经粒子出口处射出．若忽略质子在电场中的加速时间，且不考虑相对论效应，则下列说法正确的是(　　)
A．质子加速后的最大动能Ekm与交变电压U大小无关
B．质子在加速器中的运行时间与交变电压U大小无关
C．回旋加速器所加交变电压的周期为πR
D．D2盒内质子的轨道半径由小到大之比为1∶∶∶…
【答案】ACD
【解析】质子在回旋加速器中做圆周运动，洛伦兹力提供向心力，有qvB＝m，则v＝，当r＝R时，质子有最大动能：Ekm＝mvm2＝，知质子加速后的最大动能Ekm与交变电压U大小无关，故A正确；质子离开回旋加速器时的动能是一定的，与加速电压无关，由T＝可知相邻两次经过电场加速的时间间隔不变，获得的动能为qU，故电压越大，加速的次数n越少，在加速器中的运行时间越短，故B错误；回旋加速器所加交变电压的周期与质子在D形盒中运动的周期相同，由T＝，R＝，Ekm＝mvm2知，T＝πR，故C正确；质子每经过1次加速电场动能增大qU，知D2盒内质子的动能由小到大依次为qU、3qU、5qU…，又r＝＝，则半径由小到大之比为1∶∶∶…，故D正确.
18.在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直。一带电粒子(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子(　　)
A．一定带正电
B．速度v＝
C．若速度v>，粒子一定不能从板间射出
D．若此粒子从右端沿虚线方向进入，仍做直线运动
【答案】B
【解析】粒子带正电和负电均可，选项A错误；由洛伦兹力等于电场力，即qvB＝qE，解得速度v＝，选项B正确；若速度v>，粒子可能从板间射出，选项C错误；若此粒子从右端沿虚线方向进入，所受电场力和洛伦兹力方向相同，不能做直线运动，选项D错误。
19.(2020·辽宁大连高三模拟)如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B的匀强磁场后，粒子束发生偏转，沿半径为r的圆弧运动，打在荧光屏上的P点，然后在磁场区域再加一竖直向下，场强大小为E的匀强电场，光斑从P点又回到O点．关于该粒子(不计重力)，下列说法正确的是(　　)
A．粒子带负电　　　
B．初速度为v＝
C．比荷为＝
D．比荷为＝
【答案】：D
【解析】：在垂直于纸面向里的方向上加一磁感应强度为B的匀强磁场后，粒子束打在荧光屏上的P点，根据左手定则可知，粒子带正电，选项A错误；当电场和磁场同时存在时qvB＝Eq，解得v＝，选项B错误；在磁场中时，由qvB＝m，可得＝＝，故选项D正确，C错误．
20.如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已
知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为
l.不计重力影响和离子间的相互作用．求：
(1)磁场的磁感应强度大小；
(2)甲、乙两种离子的比荷之比．
【答案】　(1)　(2)1∶4
【解析】　(1)设甲种离子所带电荷量为q1、质量为m1，在磁场中做匀速圆周运动的半径为R1，磁场的磁感应强度大小为B，由动能定理有
q1U＝m1v①
由洛伦兹力公式和牛顿第二定律有
q1v1
B＝m1②
由几何关系知
2R1＝l③
由①②③式得
B＝④
(2)设乙种离子所带电荷量为q2、质量为m2，射入磁场的速度为v2，在磁场中做匀速圆周运动的半径为R2.同理有
q2U＝m2v⑤
q2v2B＝m2⑥
由题给条件有
2R2＝⑦
由①②③⑤⑥⑦式得，甲、乙两种离子的比荷之比为
∶＝1∶4⑧
21.(2020·山东济南市上学期期末)质谱仪可利用电场和磁场将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用．如图所示，虚线上方有两条半径分别为R和r(R>r)的半圆形边界，分别与虚线相交于A、B、C、D点，圆心均为虚线上的O点，C、D间有一荧光屏．虚线上方区域处在垂直纸面向外的匀强磁场中，磁感应强度大小为B.虚线下方有一电压可调的加速电场，离子源发出的某一正离子由静止开始经电场加速后，从AB的中点垂直进入磁场，离子打在边界上时会被吸收．当加速电压为U时，离子恰能打在荧光屏的中点．不计离子的重力及电、磁场的边缘效应．求：
(1)离子的比荷；
(2)离子在磁场中运动的时间；
(3)离子能打在荧光屏上的加速电压范围．
【答案】(1)　(2)　(3)≤U′≤
【解析】(1)由题意知，加速电压为U时，离子在磁场区域做匀速圆周运动的半径r0＝
洛伦兹力提供向心力，qvB＝m
在电场中加速，有qU＝mv2
解得：＝
(2)离子在磁场中运动的周期为T＝
在磁场中运动的时间t＝
解得：t＝t＝
(3)由(1)中关系，知加速电压和离子轨迹半径之间的关系为U′＝r′2
若离子恰好打在荧光屏上的C点，轨道半径rC＝
UC＝
若离子恰好打在荧光屏上的D点，轨道半径rD＝
UD＝
即离子能打在荧光屏上的加速电压范围：≤U′≤.
