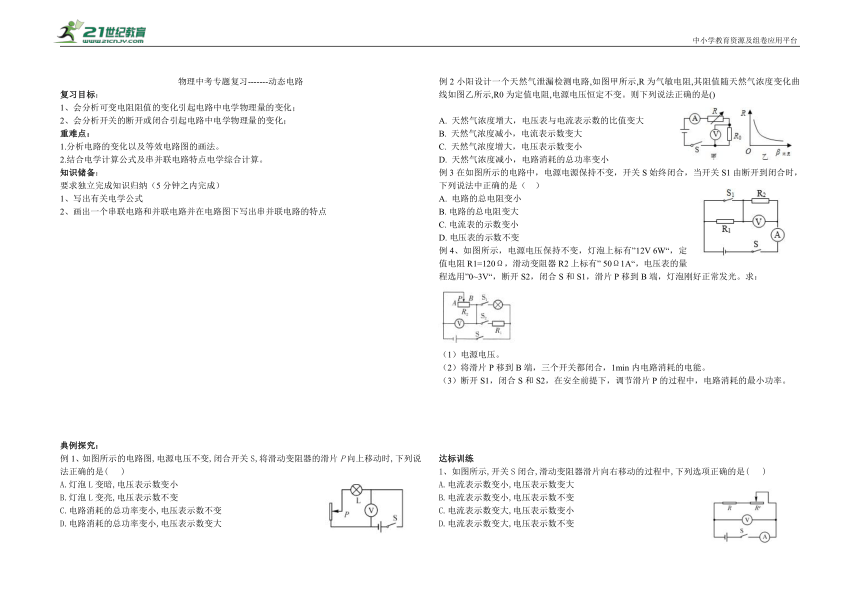

物理中考专题复习-------动态电路
复习目标：
1、会分析可变电阻阻值的变化引起电路中电学物理量的变化；
2、会分析开关的断开或闭合引起电路中电学物理量的变化；
重难点：
1.分析电路的变化以及等效电路图的画法。
2.结合电学计算公式及串并联电路特点电学综合计算。
知识储备：
要求独立完成知识归纳（5分钟之内完成）
1、写出有关电学公式
2、画出一个串联电路和并联电路并在电路图下写出串并联电路的特点
典例探究：
例1、如图所示的电路图,电源电压不变,闭合开关S,将滑动变阻器的滑片P向上移动时,下列说法正确的是(
)
A.灯泡L变暗,电压表示数变小
B.灯泡L变亮,电压表示数不变
C.电路消耗的总功率变小,电压表示数不变
D.电路消耗的总功率变小,电压表示数变大
例2小阳设计一个天然气泄漏检测电路,如图甲所示,R为气敏电阻,其阻值随天然气浓度变化曲线如图乙所示,R0为定值电阻,电源电压恒定不变。则下列说法正确的是()
A.
天然气浓度增大，电压表与电流表示数的比值变大
B.
天然气浓度减小，电流表示数变大
C.
天然气浓度增大，电压表示数变小
D.
天然气浓度减小，电路消耗的总功率变小
例3在如图所示的电路中，电源电源保持不变，开关S始终闭合，当开关S1由断开到闭合时，下列说法中正确的是（?
?）
A.
电路的总电阻变小
B.?电路的总电阻变大
C.?电流表的示数变小
D.?电压表的示数不变
例4、如图所示，电源电压保持不变，灯泡上标有”12V
6W“，定值电阻R1=120Ω，滑动变阻器R2上标有”?50Ω1A“，电压表的量程选用”0~3V“，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。求：
（1）电源电压。
（2）将滑片P移到B端，三个开关都闭合，1min内电路消耗的电能。
（3）断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率。
达标训练
1、如图所示,开关S闭合,滑动变阻器滑片向右移动的过程中,下列选项正确的是(
)
A.电流表示数变小,电压表示数变大
B.电流表示数变小,电压表示数不变
C.电流表示数变大,电压表示数变小
D.电流表示数变大,电压表示数不变

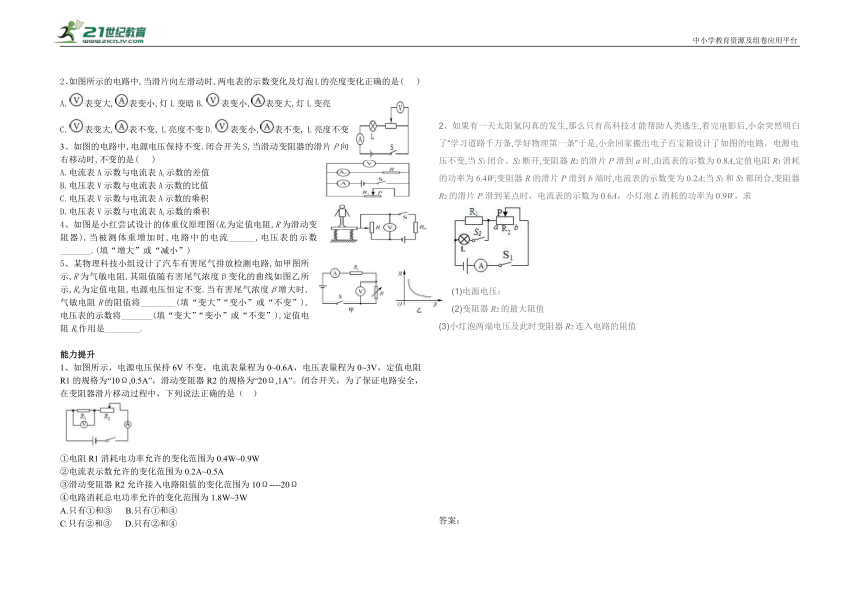

2、如图所示的电路中,当滑片向左滑动时,两电表的示数变化及灯泡L的亮度变化正确的是(
)
A.表变大,表变小,灯L变暗B.表变小,表变大,灯L变亮
C.表变大,表不变,
L亮度不变D.表变小,表不变,
L亮度不变
3、如图的电路中,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P向右移动时,不变的是(
)
A.电流表A示数与电流表A1示数的差值
B.电压表V示数与电流表A示数的比值
C.电压表V示数与电流表A示数的乘积
D.电压表V示数与电流表A1示数的乘积
4、如图是小红尝试设计的体重仪原理图(R0为定值电阻,R为滑动变阻器),当被测体重增加时,电路中的电流______,电压表的示数_______.(填“增大”或“减小”)
5、某物理科技小组设计了汽车有害尾气排放检测电路,如甲图所示,R为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示,R0为定值电阻,电源电压恒定不变.当有害尾气浓度β增大时,气敏电阻R的阻值将________(填“变大”“变小”或“不变”),电压表的示数将_______(填“变大”“变小”或“不变”),定值电阻R0作用是________.
能力提升
1、如图所示，电源电压保持6V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω,0.5A”，滑动变阻器R2的规格为“20Ω,1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（?
?）
①电阻R1消耗电功率允许的变化范围为0.4W~0.9W
②电流表示数允许的变化范围为0.2A~0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω----20Ω
④电路消耗总电功率允许的变化范围为1.8W~3W
A.只有①和③
B.只有①和④
C.只有②和③
D.只有②和④
2、如果有一天太阳氦闪真的发生,那么只有高科技才能帮助人类逃生,看完电影后,小余突然明白了“学习道路千万条,学好物理第一条”于是,小余回家搬出电子百宝箱设计了如图的电路。电源电压不变,当S1闭合、S2断开,变阻器R2的滑片P滑到a时,由流表的示数为0.8A,定值电阻R1消耗的功率为6.4W;变阻器R的滑片P滑到b端时,电流表的示数变为0.2A;当S1和S2都闭合,变阻器R2的滑片P滑到某点时，电流表的示数为0.6A，小灯泡L消耗的功率为0.9W，求
(1)电源电压：
(2)变阻器R2的最大阻值
(3)小灯泡两端电压及此时变阻器R2连入电路的阻值
答案：
典例探究：例1
C
例2
D
例3
A
例4(1)12v
(2)432J
(3)0.9w
达标训练：1、B
2、C
3、D
4、增大
减小
5、变小
变小
保护电路
能力提升：1、A
2、（1）8v
（2）30Ω
（3）3v
8.3Ω
