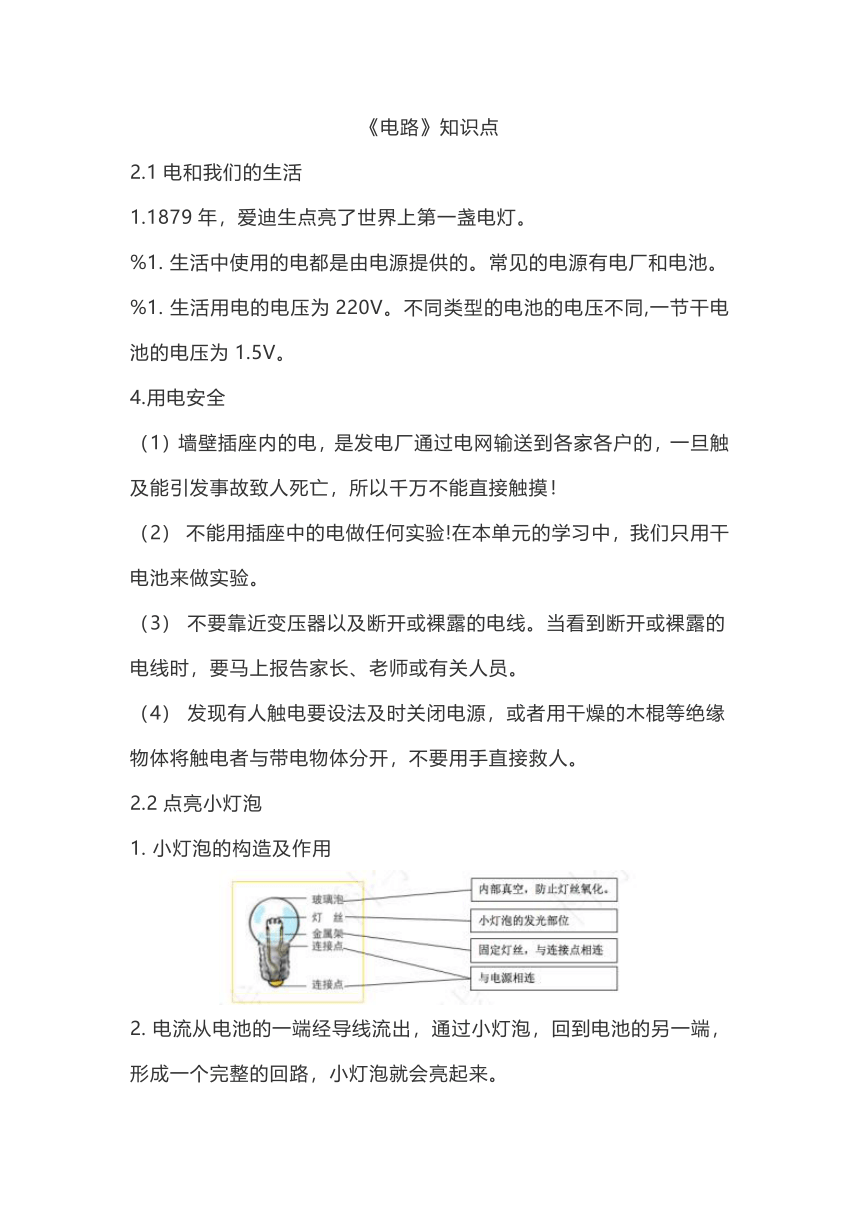

《电路》知识点
2.1电和我们的生活
1.1879年，爱迪生点亮了世界上第一盏电灯。
%1.?生活中使用的电都是由电源提供的。常见的电源有电厂和电池。
%1.?生活用电的电压为220V。不同类型的电池的电压不同,一节干电池的电压为1.5V。
4.用电安全
（1）墙壁插座内的电，是发电厂通过电网输送到各家各户的，一旦触及能引发事故致人死亡，所以千万不能直接触摸！
（2）?不能用插座中的电做任何实验!在本单元的学习中，我们只用干电池来做实验。
（3）?不要靠近变压器以及断开或裸露的电线。当看到断开或裸露的电线时，要马上报告家长、老师或有关人员。
（4）?发现有人触电要设法及时关闭电源，或者用干燥的木棍等绝缘物体将触电者与带电物体分开，不要用手直接救人。
2.2点亮小灯泡
1.?小灯泡的构造及作用
2.?电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。

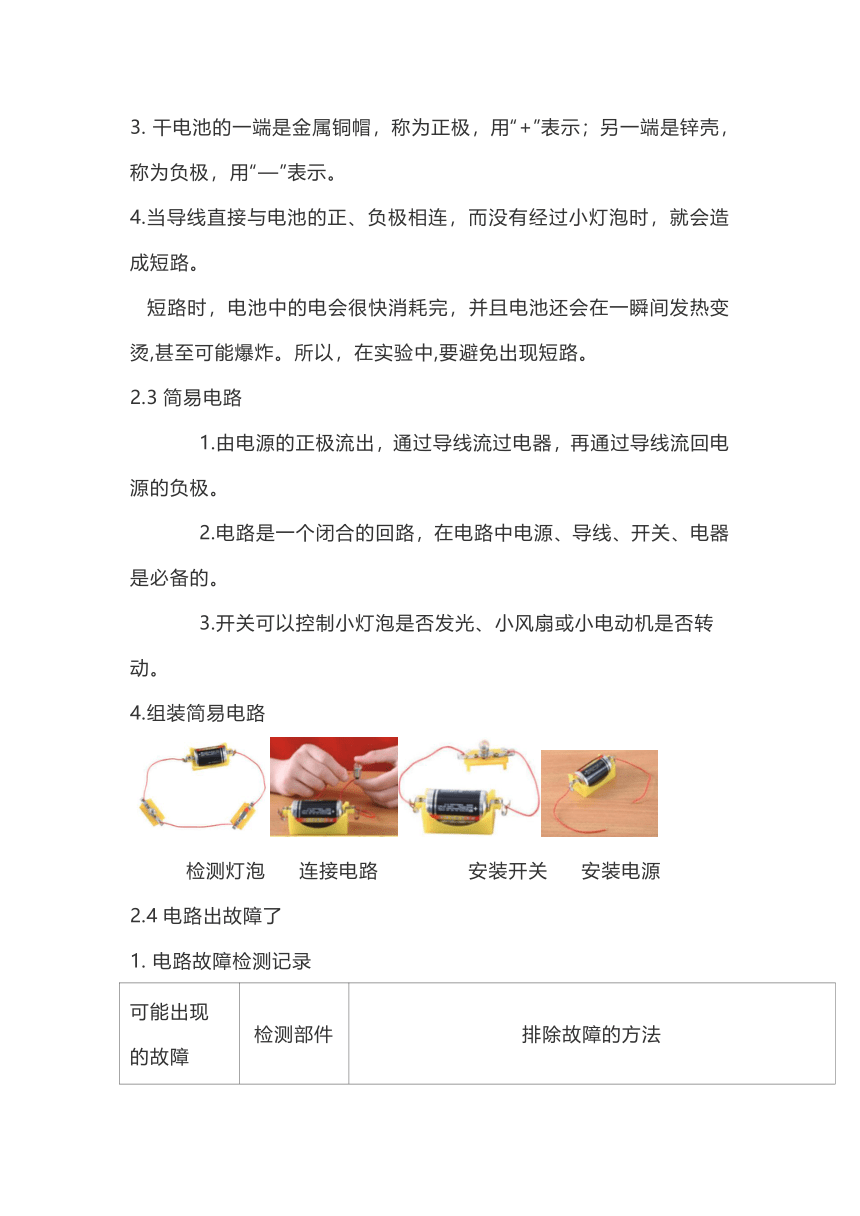

3.?干电池的一端是金属铜帽，称为正极，用“+”表示；另一端是锌壳，称为负极，用“—”表示。
4.当导线直接与电池的正、负极相连，而没有经过小灯泡时，就会造成短路。
短路时，电池中的电会很快消耗完，并且电池还会在一瞬间发热变烫,甚至可能爆炸。所以，在实验中,要避免出现短路。
2.3简易电路
1.由电源的正极流出，通过导线流过电器，再通过导线流回电源的负极。
2.电路是一个闭合的回路，在电路中电源、导线、开关、电器是必备的。
3.开关可以控制小灯泡是否发光、小风扇或小电动机是否转动。
4.组装简易电路
?? ?
? ? ? ?检测灯泡 ? ?连接电路 ? ? ? ? ??安装开关 ? ?安装电源
2.4电路出故障了
1.?电路故障检测记录
可能出现的故障 检测部件 排除故障的方法
小灯泡 坏了 小灯泡 将电路检测器的两端与小灯泡的连接点相连，若小灯泡不能发光，则小灯泡坏了
小灯泡与灯座 接触不良 小灯泡、装有小灯泡的灯座 用电路检测器检测装有小灯泡的灯座，若小灯泡发光，则接触正常；若小灯泡不发光,再直接检测小灯泡，若小灯泡发光，则小灯泡与灯座接触不良
电池 没有电了 电池 用该电池替换电路检测器中的电池，若小灯泡不发光，则电池没有电了
电池盒坏了，没有接通 电池盒 用该电池盒替换电路检测器中的电池盒，若小灯泡不发光，则电池盒坏了，没有接通
导线出现了问题 导线 用电路检测器依次检测电路中的每根导线，若小灯泡不发光,则被检测导线出现了问题
2.?制作电路检测器
（1）?把简易电路中的开关拆除后，就形成了一个电路检测器。
（2）?每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。
（3）?不能用电路检测器检测家用电器的电路。
（4）?检验前要切断被检验电路的电源。
（5）?每个电路元件至少检测2次。
2.5里面是怎样连接的
1.?在闭合电路中，电流从电源正极流出，经过用电器，返回负极，形成完整的回路，称为通路。
2.?整个电路在某处断开的状态，称为断路。
3.?如果是5个或6个接线柱的接线盒，怎样才能毫无遗漏地检测两个接线柱之间的通断情况？答：按顺序依次检测。
2.6导体和绝缘体
1.?我们通常将那些容易导电的物体称为导体，常见的导体有：不纯净的水、矿泉水、各种金属、人体、大地、盐水等。
2.?将不容易导电的物体称为绝缘体，常见的绝缘体有：纯净的水、塑料、橡胶、玻璃、陶瓷、干燥的木头等。
3.?使用电路检测器检测物体的导电性要检测2次。
4.?我们要保护好电器的绝缘部分，不能触摸导体部分，还要注意不要把水溅到电器上。
5.?当有人触电了，要用干木棒挑开电线。
2.7电路中的开关
1.?开关一般由导体和绝缘体组合而成。
2.?开关的作用是控制电流的通和断。
3.?小木板、图钉和回形针可以构成一个开关。
2.8模拟安装照明电路
1.?安装照明电路经历了：设计图纸 ? 交流设计方案 ? ?模拟安装 ?分享成果测评展示。
2.?电路中多个电池采用串联方式，多个用电器可以并联、有可以串联。
