第十六章 电压 电阻
一、基础知识梳理
电压
电压是____________的原因
电源是____________的装置
电压的单位：__________
记住一些电压值： 一节干电池______V 家庭电压________V 安全电压不高于_____V
电路中获得持续电流的条件 ①电路中有_____________ ②电路是_____________的。
6、电压的测量
（1）仪器：________________
（2）使用规则：
①电压表要_______________在电路中。
电流从电压表的____________流入，________________流出。否则指针会反偏。
③被测电压不要超过电压表的____________。
（二）串并联电路中的电压规律
串联电路两端的总电压等于____________________
并联电路__________________________
（三）电阻
1、定义：电阻表示_________________用的大小。
2、符号：___________。
3、单位：_______________
4、分类：定值电阻：
可变电阻（变阻器）
5、影响电阻大小的因素:导体的电阻是导体本身的一种性质，它的大小决定于____________ _____________ ___________，还与___________有关。
6、变组器
（1）符号：
（2）结构示意图：
（3）变阻原理：通过改变__________________________________来改变电阻。
（4）使用方法：
A、________________接线
B 、闭合开关前，滑动变组器的滑片要移到________________
（5）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压
②保护电路
（6）滑动变组器铭牌“10欧 2A”的含义
10欧表示滑动变组器的___________________
2A表示滑动变组器__________________为2A
二、基础题练习
1、（2020陕西）一节干电池的电压是　 __________ 　V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是　 _______ 　联。
2、下列说法中，正确的是(　　)
A．电路的两端电压不为零，就一定有电流通过
B．不需要电压也能产生电流
C．电源是提供电压的装置
D．电路是开路时，电流为零，则电路两端的电压也为零
3、如图所示的电路,用电压表测量L2灯两端电压,其中连接正确的是( )
4、.(2020自贡)如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）
A. a为电流表，b为电流表
B. a为电压表，b为电压表
C. a为电流表，b为电压表
D. a为电压表，b为电流表
5、（2020四川甘孜）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V,则灯L2两端的电压为___ V; 若断开开关,电压表示数将______ (选填 “变大”“变小”或“不变”)。

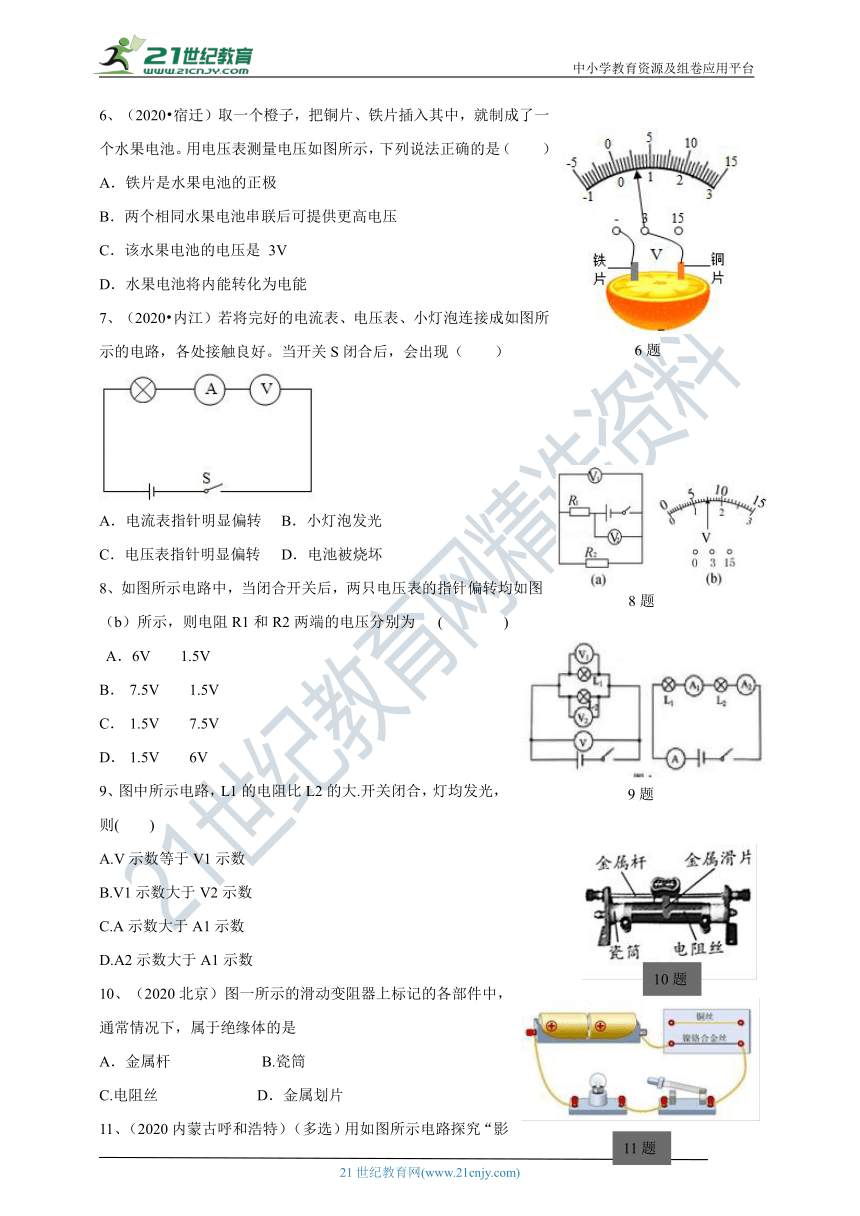

6、（2020?宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3V
D．水果电池将内能转化为电能
7、（2020?内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
8、如图所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为 ( )
A．6V 1.5V
B． 7.5V 1.5V
C． 1.5V 7.5V
D． 1.5V 6V
9、图中所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则( )
A.V示数等于V1示数　　
B.V1示数大于V2示数　　
C.A示数大于A1示数　　
D.A2示数大于A1示数
10、（2020北京）图一所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是
A．金属杆 B.瓷筒
C.电阻丝 D．金属划片
11、（2020内蒙古呼和浩特）（多选）用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（ ）
A. 该电路中小灯泡的作用，代替电流表判断电流强弱
B. 该电路探究导体的电阻大小与导体横截面积有关
C. 该电路探究导体的电阻大小与导体长度有关
D. 该电路探究导体的电阻大小与导体材料有关
12、（2020泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
13、（2020内蒙古呼和浩特）小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端 电压及电路中的电流怎样改变。

(1)实验电路图如图甲所示，请在图乙中连接对应的实物图______；
(2)此电路不允许滑动变阻器滑片滑到最左端，原因是______。
14、（2020?湘西州）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。
三、基础实验归纳
1、(2020凉山)如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是　转换　法。
（2）选用　＿＿＿＿　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的　＿＿＿　有关。
（4）选用　＿＿＿＿　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。
2、蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V 0.5A”和“3.8V0.5A"；电压表一个；导线若干。
(1)蓝兰按图连好电路，闭合开关S，电压表的示数如图所示，则此时L1两端的电压是_______V。
(2)蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点。这样做 ________（选填“能”或“不能”）测量L2两端的电压，原因是 ___________________________________ 。
(3)测量AC间的电压UAC时，电压表量程应选用 _____________。
（4）、小刚用电压表测量R1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是___________________________。
(5). 他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是_________．
(6)、串联电路中电压的关系是_____________________________________
答 案
基础知识梳理
（一）电压
电压是形成电流的原因
电源是提供电压的装置
电压的单位：伏特V
记住一些电压值： 一节干电池1.5V 家庭电压220V 安全电压不高于36V
5、电路中获得持续电流的条件 ①电路中有电源（或电路两端有电压） ②电路是连通的。
6、电压的测量
（1）仪器：电压表
（2）使用规则：
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
被测电压不要超过电压表的最大量程。
（二）串并联电路中的电压规律
串联电路两端的总电压等于各部分电路两端的电压之和
并联电路各支路两端的电压相等
（三）电阻
1、定义：电阻表示导体对电流阻碍作用的大小。
2、符号：R。
3、单位：欧姆Ω
4、分类：定值电阻：
可变电阻（变阻器）
5、影响电阻大小的因素
知识点：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
6、变组器
（1）符号：
（2）结构示意图：
（3）变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
（4）使用方法：
A、“一上一下“接线
B、闭合开关前，滑动变组器的滑片要移到阻值最大处
（5）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压
②保护电路
（6）滑动变组器铭牌“10欧 2A”的含义
10欧表示滑动变组器的最大阻值为10欧
2A表示滑动变组器允许通过的最大电路为2A
二、基础题练习
1、1.5；并。
2、C
3、A
4、C
5、1 变大
6、B
7、C
8、A
9、A
10、B
11、AD
12、C
13、
14、
三、基础实验归纳
1、（1）转换；
（2）bc；
（3）材料；
（4）bd。
2、(1)2.4
(2) 不能 电压表正负接线柱接反
(3) 15 V
(4) 先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量
(5)灯泡L1断路
(6) 串联电路两端的总电压等于各部分电路两端的电压之和
