第十七章 欧姆定律
基础知识梳理
（一）探究电流与电压、电阻的关系
探究电流与电压的关系
（1）电路图： ________________________
（2）滑动变组器的作用：
A、改变____________________________________________
_________________________
结论：在______________的情况下，______________________________________成正比。
2、探究电流与电阻的关系
电路图：
滑动变组器的作用：
A、__________________________________
B、______________________
结论：在_________________________情况下，____________________________成反比。
（二）欧姆定律
公式：_________________________
（三）伏安法测电阻
用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
原理：______________________________
1、测定值电阻的阻值
(1)电路图：
(2)滑动变组器的作用：____________________________
____________________________________
(3)多次测量的目的：_____________________________
（4）设计实验记录表格
2、测小灯泡的电阻
(1)电路图：____________________
（2）滑动变组器的作用：__________________________
（3）多次测量的目的：__________________________
（4）设计实验记录表格
（四）并联电路中的电流、电压规律
1、并联电路电流、电压的规律
（1）并联电路中_________________________；
并联电路中___________________________。
2、串联电路中的电流、电压、电阻的规律
（1）串联电路中____________________________；
（2）串联电路中的总电压___________________________________。
（3）串联电路中的总电阻____________________________

基础题练习
1、（2020四川甘孜）.如图14是电阻A和B的I-U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是__________ A。 若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是_________ V 。
2、（2020北京）图7所示是一种温度测试仪的电路， R1为定值电阻， R2为热敏电阻（阻值随温度升高而减小，电路图符号 ）。电源两段的电压不变，闭合开关 ，当所测物体温度升高时，下列判断正确的是
A. 电流表示数变小
B. 电流表示数不变
C. 电压表示数变小
D. 电压表示数变大
3、(2020襄阳)在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A. L1断路 B. L2断路
C. L1短路 D. L2短路。

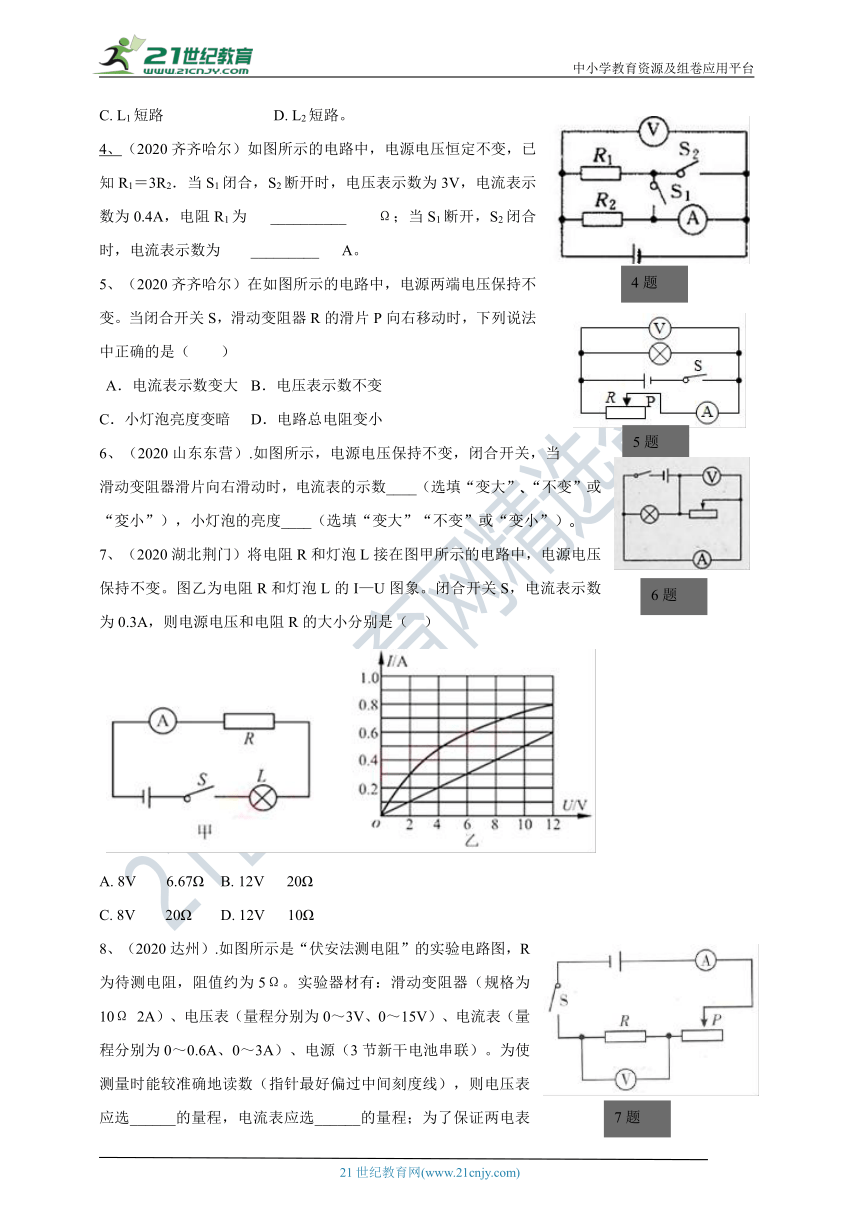

4、（2020齐齐哈尔）如图所示的电路中，电源电压恒定不变，已知R1＝3R2．当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为　 __________ 　Ω；当S1断开，S2闭合时，电流表示数为　 _________ 　A。
5、（2020齐齐哈尔）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变大 B．电压表示数不变
C．小灯泡亮度变暗 D．电路总电阻变小
6、（2020山东东营）.如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数____（选填“变大”?“不变”或“変小”），小灯泡的亮度____（选填“变大”“不变”或“变小”）?
7、（2020湖北荆门）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）

A. 8V 6.67Ω B. 12V 20Ω
C. 8V 20Ω D. 12V 10Ω
8、（2020达州）.如图所示是“伏安法测电阻”的实验电路图，R为待测电阻，阻值约为5Ω。实验器材有：滑动变阻器（规格为10Ω 2A）、电压表（量程分别为0～3V、0～15V）、电流表（量程分别为0～0.6A、0～3A）、电源（3节新干电池串联）。为使测量时能较准确地读数（指针最好偏过中间刻度线），则电压表应选______的量程，电流表应选______的量程；为了保证两电表安全，应控制滑动变阻器的阻值大约在______的范围内移动。

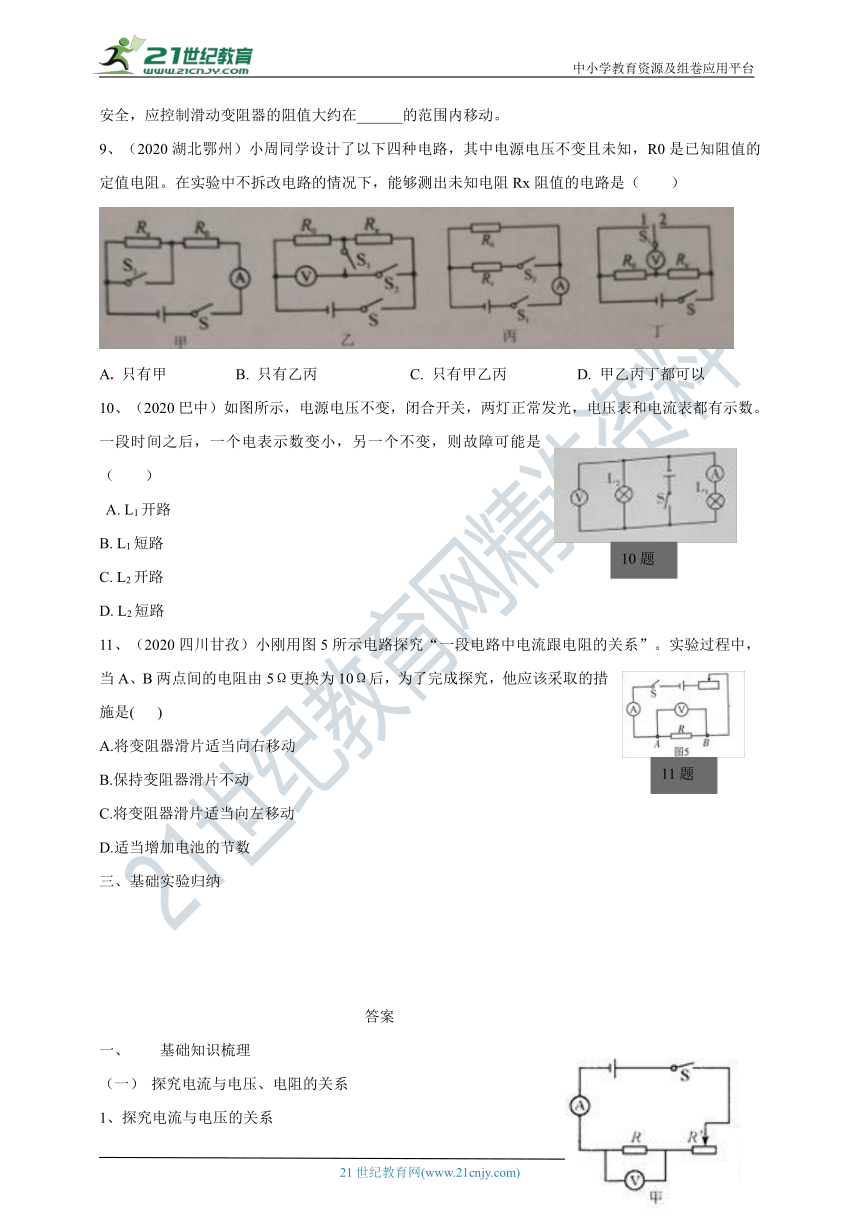

9、（2020湖北鄂州）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）

A. 只有甲 B. 只有乙丙 C. 只有甲乙丙 D. 甲乙丙丁都可以
10、（2020巴中）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）
A. L1开路
B. L1短路
C. L2开路
D. L2短路
11、（2020四川甘孜）小刚用图5所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )
A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数
三、基础实验归纳
答案
基础知识梳理
探究电流与电压、电阻的关系
1、探究电流与电压的关系
（1）电路图：
（2）滑动变组器的作用：
A、改变定值电阻两端的电压和电路中的电流
保护电路
结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比。
2、探究电流与电阻的关系
（1）电路图
滑动变组器的作用：
保持定值电阻两端电压不变
B、保护电路
结论：在电压不变的情况下，导体中的电流与导体的电阻成反比。
（二）欧姆定律
（三）伏安法测电阻
用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
原理：
1、测定值电阻的阻值
(1)电路图：
(2)滑动变组器的作用：保护电路
改变定值电阻两端的电压和电路中的电流，
(3)多次测量的目的：多次测量求平均值减小误差
（4）实验记录表格
2、测小灯泡的电阻
(1)电路图：
（2）滑动变组器的作用：保护电路
改变灯泡两端的电压和电路中的电流
（3）多次测量的目的：发现灯泡电阻随温度升高而增大的特点
（4）实验记录表格
（四）并联电路中的电流、电压规律
1、并联电路电流、电压的规律
（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
并联电路中各支路两端电压相等。
U=U1=U2=…=Un
2、串联电路中的电流、电压、电阻的规律
（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un
（3）串联电路中的总电阻等于各用电器的电阻之和
R=R1+R2+R3 +…+Rn
二、基础题练习
1、0.4 3
2、D
3、A
4、30；0.3。
5、B
6、 (1). 变小 (2). 不变
7、C
8、 0~3V 0~0.6A 2.5Ω~10Ω
9、C
10、A
11、A
