中考冲刺：力学作图题专题(基础)
【知识梳理】
1、作力的图示时，注意力的方向、大小和作用点要全部表示出来．并要先选出比例尺，然后过物体重心作水平向右的力，根据力的大小确定线段的长度。
2、作物体的重力图示时，应先分析出力的大小、方向和作用点，再利用所给出的标度，画出这个力即可，作用点在重心。
3、作物体的拉力图示时，应先分析出力的大小、方向和作用点，再利用所给出的标度，画出这个力即可，作用点在物体表面。
4、作物体的拉力图示时，应先分析出力的大小、方向和作用点，再利用所给出的标度，画出这个力即可，但要注意垂直符号不要忘了，作用点在接触面上。
【例题精讲】
例1（普陀区一模）在图8中，重为10牛的物体放在水平地面上保持静止，请用力的图示法画出该物体对地面的压力。
例2（崇明区一模）在图7中，小球的重力为20牛，用力的图示法画出它对地面的压力F．
例3（宝山区一模）在图9中，重为3牛的小球漂浮在水面上，用力的图示法画出该球受到的浮力F浮。
【巩固练习】
1、（虹口区一模）在图7中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。
2、（嘉定区一模）在图11中，物体受到水平向右、大小为2牛的拉力F。用力的图示法画出拉力F。
（静安区一模）在图4中，重为8牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。
课后练习：
【典型例题】

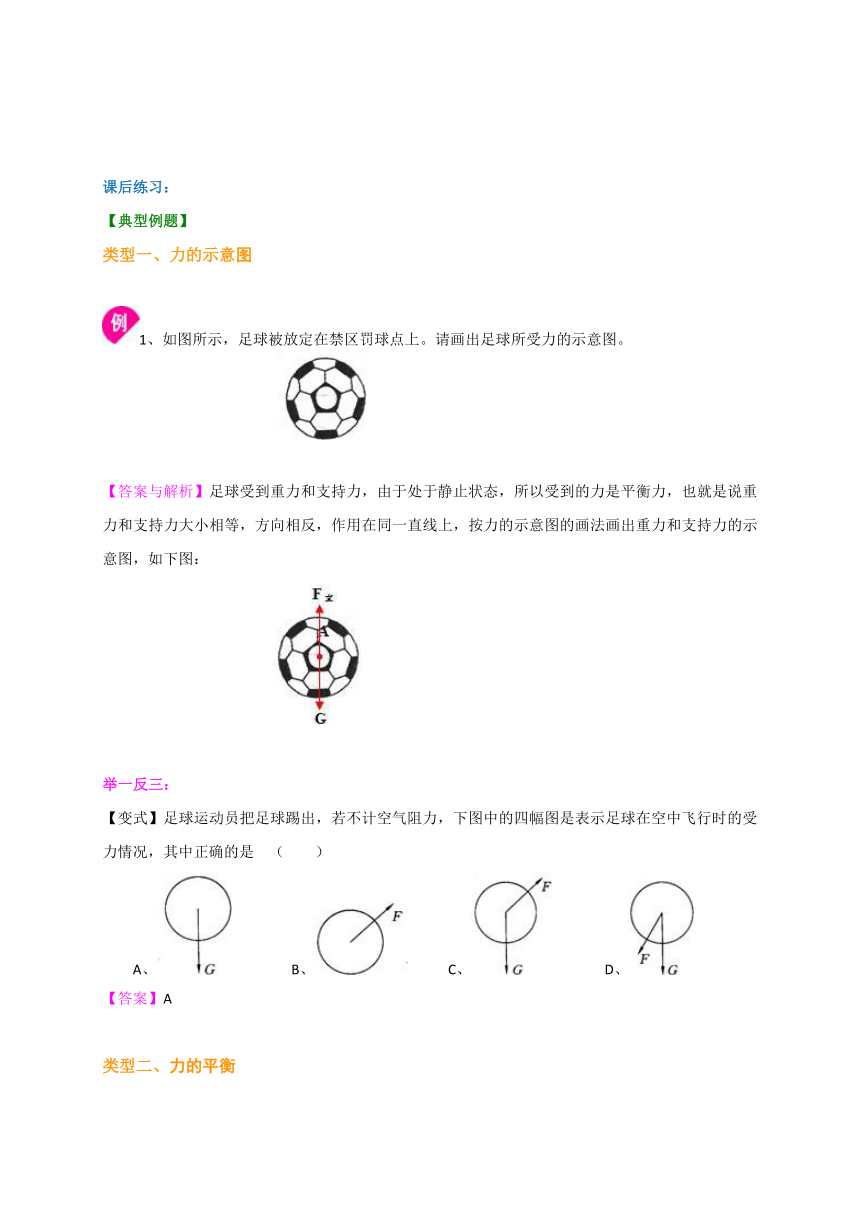

类型一、力的示意图
1、如图所示，足球被放定在禁区罚球点上。请画出足球所受力的示意图。

【答案与解析】足球受到重力和支持力，由于处于静止状态，所以受到的力是平衡力，也就是说重力和支持力大小相等，方向相反，作用在同一直线上，按力的示意图的画法画出重力和支持力的示意图，如下图：

举一反三：
【变式】足球运动员把足球踢出，若不计空气阻力，下图中的四幅图是表示足球在空中飞行时的受力情况，其中正确的是 （　　）
A、 B、 C、 D、
【答案】A
类型二、力的平衡
2、如图所示，工件随传输带同时向上匀速运动，请在图中画出工件受到的重力和支持力的示意图。
【答案】如图所示
【解析】工件随传输带同时向上匀速运动，工件相对于传输带有向下运动的趋势，所以工件要受到传输带对它的静摩擦力。该摩擦力的方向与它相对于传输带的运动趋势相反，即沿传输带斜向上。工件还受竖直向下的重力作用，同时也受到传输带对其向上的支持力，方向与传输带垂直，最后用带箭头的线段表示出这几个力。
举一反三
【变式】如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N和阻力f的示意图。

【答案】?

类型三、杠杆平衡中的力和力臂

如图所示，是一人用手托起一金属球的情景，人的手臂相当于一个杠杆。请标出支点O和画出力F的力臂L。
　　　　　　　　　　　　　　　　　　　　　
【思路点拨】支点是杠杆绕着转动的固定点，用O表示，力臂是支点到力的作用线的距离。
【答案】如图所示
　　　　　　　　　　　　　　　　　　　　　
【解析】人的手臂相当于一个杠杆，托起物体时，绕着肘部转动，故图中的O点为支点。从O点到力F作用线的距离LF就是力臂。如图所示。
举一反三：
【变式】如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L1是力F1的力臂，在图中画出力F1。
　　　　　　　　　　　　　　　　
【答案】
　　　　　　　　　　　　　　　
4、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。试画出这个力的示意图和力臂。

【思路点拨】由杠杆的平衡条件：动力×动力臂=阻力×阻力臂，知阻力×阻力臂是定值时，当力臂最大时，即力是最小的。
【答案与解析】
力臂为OC时，力臂最大，力最小。
