总复习：简单机械（基础）
【考纲要求】
1、知道杠杆定义及杠杆的五要素（支点、动力、阻力、动力臂、阻力臂）；
2、会画力臂理解杠杆平衡条件，并能区别实际生活中的省力、费力及等臂杠杆；
3、理解定滑轮、动滑轮实质，理解滑轮组。
【知识网络】

【高频考点】
一、杠杆
1．完整的杠杆结构
硬棒，支点，动力，阻力，动力臂，阻力臂。
作用在杠杆在使它转动的力叫动力，阻碍杠杆转动的力叫阻力，力臂必须垂直于力，即l⊥F。
2．杠杆平衡状态：杠杆处于静止或匀速转动状态即为平衡状态。
注意：不一定是要在水平位置静止才是平衡状态，在任意位置静止都算是杠杆平衡，但是在做验证杠杆平衡的条件的实验前，需要通过调节平衡螺母使杠杆处于水平位置平衡。
杠杆平衡的条件：动力×动力臂=阻力×阻力臂，即F1L1=F2L2。
这个平衡条件也就是阿基米德发现的杠杆原理。
3．杠杆的种类
(1)省力杠杆：L1>L2,平衡时F1 (2)费力杠杆：L1F2。特点是费力，但省距离。（如钓鱼杠，理发剪刀等）
(3)等臂杠杆：L1=L2,平衡时F1=F2。特点是既不省力，也不费力。（如：天平）
二、滑轮：杠杆的一种变形
1．定滑轮是一个等臂杠杆，只能改变力的方向（各个方向），但不改变力的大小。
2．动滑轮是一个省力杠杆，能省一半力，但要费一倍距离，但不能改变力的方向。
思考：一般讨论的问题是轻滑轮，即滑轮质量（重力）不计，如果要考虑滑轮的质量呢？

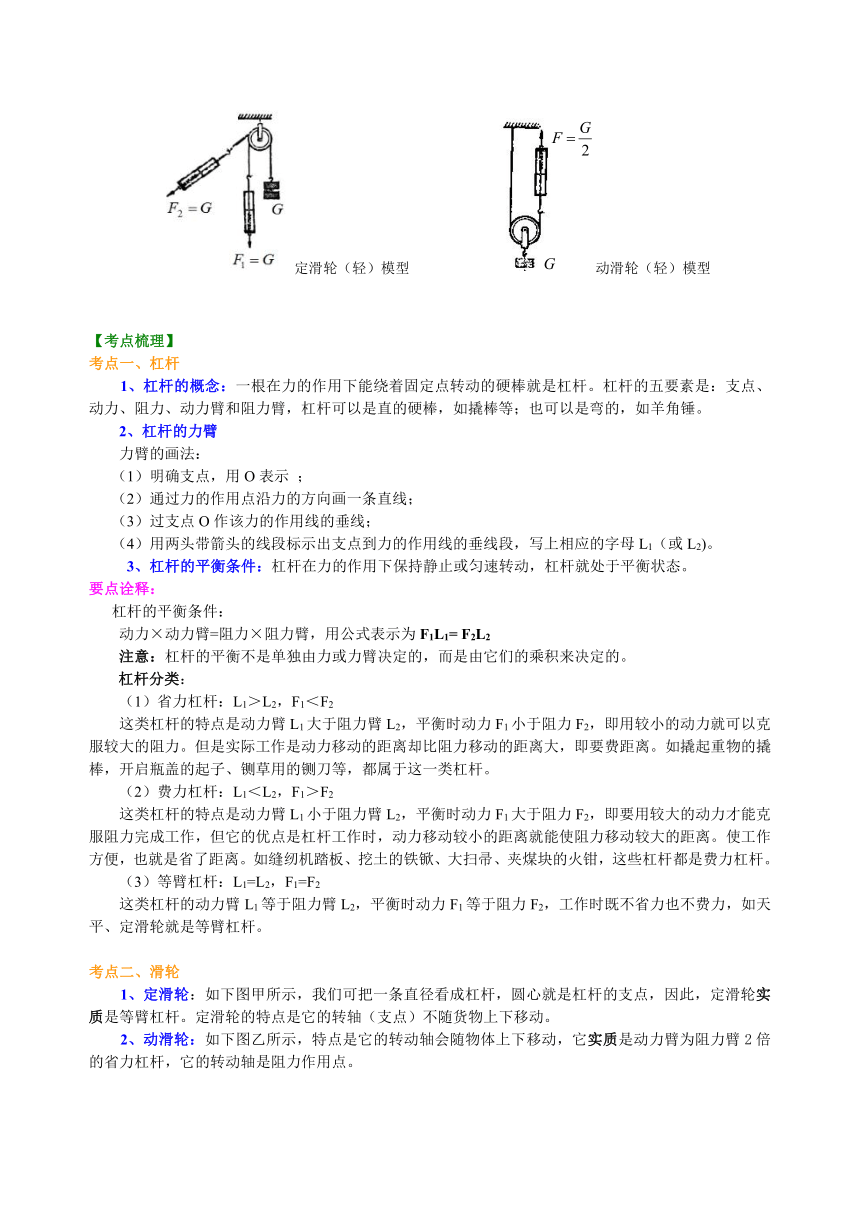

定滑轮（轻）模型 动滑轮（轻）模型
【考点梳理】
考点一、杠杆
1、杠杆的概念：一根在力的作用下能绕着固定点转动的硬棒就是杠杆。杠杆的五要素是：支点、动力、阻力、动力臂和阻力臂，杠杆可以是直的硬棒，如撬棒等；也可以是弯的，如羊角锤。
2、杠杆的力臂
力臂的画法：
（1）明确支点，用O表示 ；
（2）通过力的作用点沿力的方向画一条直线；
（3）过支点O作该力的作用线的垂线；
（4）用两头带箭头的线段标示出支点到力的作用线的垂线段，写上相应的字母L1（或L2)。
3、杠杆的平衡条件：杠杆在力的作用下保持静止或匀速转动，杠杆就处于平衡状态。
要点诠释：
杠杆的平衡条件：
　　动力×动力臂=阻力×阻力臂，用公式表示为F1L1= F2L2
　　注意：杠杆的平衡不是单独由力或力臂决定的，而是由它们的乘积来决定的。
杠杆分类：
　　（1）省力杠杆：L1＞L2，F1＜F2
　　这类杠杆的特点是动力臂L1大于阻力臂L2，平衡时动力F1小于阻力F2，即用较小的动力就可以克服较大的阻力。但是实际工作是动力移动的距离却比阻力移动的距离大，即要费距离。如撬起重物的撬棒，开启瓶盖的起子、铡草用的铡刀等，都属于这一类杠杆。
　　（2）费力杠杆：L1＜L2，F1＞F2
　　这类杠杆的特点是动力臂L1小于阻力臂L2，平衡时动力F1大于阻力F2，即要用较大的动力才能克服阻力完成工作，但它的优点是杠杆工作时，动力移动较小的距离就能使阻力移动较大的距离。使工作方便，也就是省了距离。如缝纫机踏板、挖土的铁锨、大扫帚、夹煤块的火钳，这些杠杆都是费力杠杆。
　　（3）等臂杠杆：L1=L2，F1=F2
　　这类杠杆的动力臂L1等于阻力臂L2，平衡时动力F1等于阻力F2，工作时既不省力也不费力，如天平、定滑轮就是等臂杠杆。
考点二、滑轮
1、定滑轮：如下图甲所示，我们可把一条直径看成杠杆，圆心就是杠杆的支点，因此，定滑轮实质是等臂杠杆。定滑轮的特点是它的转轴（支点）不随货物上下移动。
2、动滑轮：如下图乙所示，特点是它的转动轴会随物体上下移动，它实质是动力臂为阻力臂2倍的省力杠杆，它的转动轴是阻力作用点。
　　
　　 3、定滑轮和动滑轮的作用
　　使用定滑轮虽然不能省力，但可以改变用力方向，给工作带来方便。
　　使用动滑轮可以省力，但要多移动距离。
4、滑轮组：由定滑轮和动滑轮组装起来的，既可省力又可以改变用力方向，但费距离。在使用滑轮组时，滑轮组用几段绳子吊着动滑轮，提起物体所用的力就是总重的几分之一。我们可以在知道或算出滑轮组承担重物的绳子段数的情况下组装滑轮组，可以根据“奇动偶定”的原则先确定绳子的一端是挂在动滑轮或定滑轮的钩上，再由里向外顺次绕线。
【典型例题】
类型一、杠杆
1、如图所示，做出图中各杠杆的动力和阻力的力臂。

【思路点拨】杠杆的五个要素：
支点：杠杆绕着转动的点。
动力：使杠杆转动的力。
动力臂：从支点到动力作用线的距离。
阻力：阻碍杠杆转动的力。
阻力臂：从支点到阻力作用线的距离。
【答案与解析】
分析：作杠杆的力臂的方法是：
（1）反向延长各力（或正向延长）。
（2）过支点作延长线的垂线。
（3）标上直角符号和大括号，并标上力臂的字母。
作图如图所示。

【总结升华】此题考察了力臂的作法，这是中考物理的一个必考点。
举一反三：
【变式】下列关于动力F1力臂的作图中，正确的是（ ）
A． B． C． D．
【答案】C
2、用一条长2m的扁担挑物品，前后两端分别挂有300N和200N的箱子。要使扁担保持水平平衡，肩应离扁担前端多远？
【思路点拨】人在挑水时以肩为支点，两边水桶形成杠杆的平衡，由平衡的条件可求得答案。
【答案与解析】
要使两边平衡则有：G1L1=G2L2--------①
由题意知：L1+L2=2m--------------②
联立解得：L1=0.8m
【总结升华】扁担是杠杆平衡一典型应用，应明确其原理。
举一反三：
【变式】（2015东营）如图所示，杠杆处于平衡状态，如果在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆会（　　）
A．左端下降 B．右端下降 C．仍然平衡 D．无法判断
【答案】A
类型二、滑轮
3、例2.如图，用一个动滑轮把重500 N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动 ______m，动滑轮的挂钩受到的拉力为 _______N。
【答案】250；4；500
举一反三：
【变式】如图所示，不计轮与轴的摩擦及滑轮的重力，物体处于平衡状态时（　　）

A．m1=m2 B．m1=2m2 C．m2=2m1 D．m1=4m2
【答案】B
4、如图所示的装置中，不计滑轮摩擦，当水平向右的拉力F=5N时，物体恰能匀速的向右运动，求物体所受地面摩擦力的大小。

【思路点拨】由动滑轮的省力情况可知：F自= F轮，在此题中，动力作用在轮上，阻力作用在绳子的自由端。
【答案与解析】
物体匀速向右运动，说明整个装置处于平衡状态，如图甲所示为动滑轮在水平方向上的受力情况，有向右的拉力F，两段绳子对滑轮向左的拉力（同一根绳子各处的拉力相等），滑轮匀速运动：，则。
　　　　　　　　　　
　　如图乙所示为物体在水平方向的受力情况，受到拉力和摩擦力f的作用，两者是平衡力，有。因此物体所受地面的摩擦力为2.5N
【总结升华】此题很容易错误地得出拉力是摩擦阻力的一半的结论，对于动滑轮，我们不能总是套搬“使用动滑轮能省一半力”的结论，要根据实际情况具体分析。
类型三、知识运用
5、如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸杆，使其静止在水平方向上，O为麦秸杆的中点，这时有两只大肚皮的蚂蚁同时从O点分别向着麦秸杆的两端匀速爬行，在蚂蚁爬行的过程中麦秸杆在水平方向始终保持平衡，则（ ）

A．两蚂蚁的质量一定相等
B．两蚂蚁的爬行速度大小一定相等
C．两蚂蚁的质量与爬行速度大小的乘积一定相等
D．两蚂蚁对麦秸秆的压力一定相等
【思路点拨】蚂蚁爬行过程中，杠杆始终平衡，说明两侧始终满足：动力×动力臂=阻力×阻力臂。
【答案】C
【解析】蚂蚁爬行的过程中杠杆始终平衡，根据杠杆的平衡条件可得，其中F为蚂蚁对杠杆的压力，等于蚂蚁的重量，F=G=mg，由于杠杆在水平方向保持平衡，力臂就等于蚂蚁到支点O的距离，将力和力臂代入平衡条件公式中整理得 ，故正确选项为C。
【总结升华】本题通过一个新颖情景的设计，考查了对杠杆条件的理解，在蚂蚁爬行的动态过程中，由杠杆平衡条件，判断与其有关的各因素的变化，在分析中要注意杠杆平衡条件是由力与力臂的乘积决定的，而不是由力的大小或力臂的大小决定的。
举一反三：
【变式】如图所示，硬质均匀木条AO长80cm，左端与竖直墙壁连接，可以绕O点自由转动，木条的A端以细绳悬于B点，木条水平BA与木条垂直，现有一个质量为400g的小物块在木条上从O点以0.1m/s的速度无摩擦地向右匀速滑动，经与5s到达C点时，细绳恰好断裂，求：细绳AB所能承受的最大拉力为多少？（木条的质量及物块的体积均忽略不计）

【答案与解析】小物块移动的距离
　　　　由杠杆的平衡条件得
　　　　
6、杆秤结构简单，使用和携带都很方便，深受人们的青睐，在我国流传已上千年，如图所示，用杆秤测量一条鱼的质量，当秤钩挂在A点，绳钮挂在O点（支点），秤锤挂在B点时，杆秤处于平衡状态，AO是10cm，BO是30cm，秤锤的质量是0.5kg(g=10N/kg)
　　①求鱼的质量是多少？
　　②有一杆秤看起来破旧不堪，尾部折断一截，针对这一现象小明和小亮有不同的看法，小明认为：该商贩是为了节俭，舍不得买新秤，小亮认为：该商贩是故意为之，他的真正目的是坑骗消费者，你认为谁的说法正确呢？请说明理由。

【思路点拨】由图知O点为支点，由已知可得两力的力臂，则由杠杆平衡条件可求得鱼的质量。
【答案与解析】
①根据杠杆平衡条件：　 即
　　　　
　　②小亮的观点正确，秤的尾部缺少一截支点右侧杆的重心向移动，使零刻点右移，所以称量值的实际值偏大。
【总结升华】杆秤上能自由移动秤砣的位置，秤砣右移，使其力臂加长，增加秤杆顺时针转动的作用，示重加大；反之秤砣左移，示重变小。
课后练习
1.某小组同学研究有关杠杆平衡的问题，他们在已调节水平平衡的杠杆上，用弹簧测力计、钩码分别进行实验，研究过程如图所示(弹簧测力计对杠杆的力为动力、钩码对杠杆的力为阻力，钩码均相同且位置保持不变)，请你根据实验情况和测量结果进行分析和归纳。
（1）由（a）、（b）两图中动力与动力臂大小间的关系可知：在杠杆平衡时，当阻力与阻力臂不变，__________________________________________。
（2）根据四个图中杠杆的平衡与动力、阻力对杠杆转动效果的关系可知： 。
【答案】(1)动力臂越长动力越小；(2)动力与阻力的转动效果相反，杠杆能平衡；动力与阻力的转动效果相同，杠杆不能平衡。
2.小亮同学研究定滑轮的使用特点，他每次都匀速提起相同的钩码，研究过程如图7所示，请仔细观察图中的操作和测量结果，根据要求填写相关内容。
①由图7的研究过程可知：小亮正在研究使用定滑轮时， 与的 关系。
②由图7的研究过程可归纳得出的初步结论： 。
【答案】（1）拉力的大小；（2）拉力的方向。（3）使用定滑轮匀速提起同一物体，沿各个方向的拉力大小都相等。
3.如右图，滑轮A上挂一重10牛的物体B，C为固定点（地面），当滑轮A在力F的作用下向上匀速上升时，滑轮A的速度为重物B上升时速度的_____倍，力F应为_____牛（ 滑轮A和绳重及摩擦均不计）。
【答案】0.5；20
