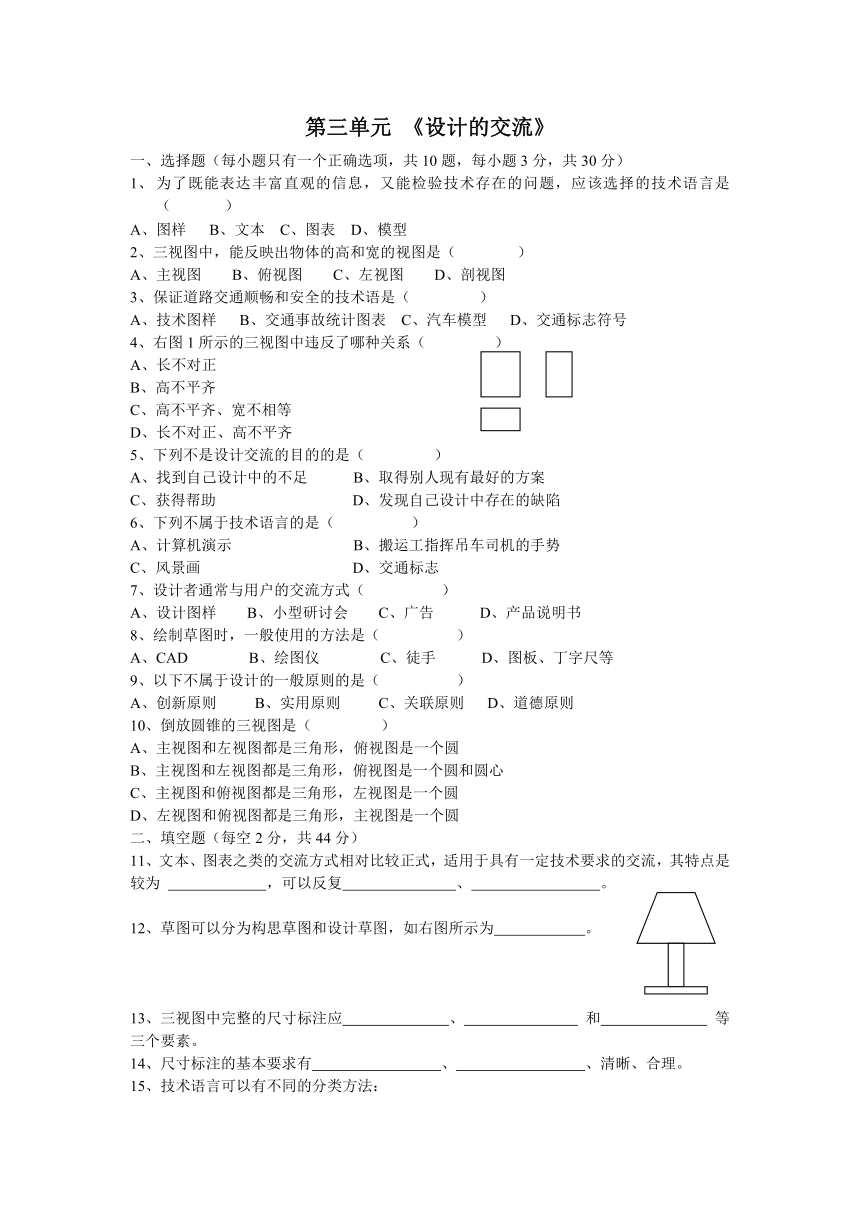

第三单元 《设计的交流》
选择题（每小题只有一个正确选项，共10题，每小题3分，共30分）
为了既能表达丰富直观的信息，又能检验技术存在的问题，应该选择的技术语言是（ ）
A、图样 B、文本 C、图表 D、模型
2、三视图中，能反映出物体的高和宽的视图是（ ）
A、主视图 B、俯视图 C、左视图 D、剖视图
3、保证道路交通顺畅和安全的技术语是（ ）
A、技术图样 B、交通事故统计图表 C、汽车模型 D、交通标志符号
4、右图1所示的三视图中违反了哪种关系（ ）
A、长不对正
B、高不平齐
C、高不平齐、宽不相等
D、长不对正、高不平齐
5、下列不是设计交流的目的的是（ ）
A、找到自己设计中的不足 B、取得别人现有最好的方案
C、获得帮助 D、发现自己设计中存在的缺陷
6、下列不属于技术语言的是（ ）
A、计算机演示 B、搬运工指挥吊车司机的手势
C、风景画 D、交通标志
7、设计者通常与用户的交流方式（ ）
A、设计图样 B、小型研讨会 C、广告 D、产品说明书
8、绘制草图时，一般使用的方法是（ ）
A、CAD B、绘图仪 C、徒手 D、图板、丁字尺等
9、以下不属于设计的一般原则的是（ ）
A、创新原则 B、实用原则 C、关联原则 D、道德原则
10、倒放圆锥的三视图是（ ）
A、主视图和左视图都是三角形，俯视图是一个圆
B、主视图和左视图都是三角形，俯视图是一个圆和圆心
C、主视图和俯视图都是三角形，左视图是一个圆
D、左视图和俯视图都是三角形，主视图是一个圆
二、填空题（每空2分，共44分）
11、文本、图表之类的交流方式相对比较正式，适用于具有一定技术要求的交流，其特点是较为 ，可以反复 、 。
12、草图可以分为构思草图和设计草图，如右图所示为 。
13、三视图中完整的尺寸标注应 、 和 等三个要素。
14、尺寸标注的基本要求有 、 、清晰、合理。
15、技术语言可以有不同的分类方法：
按专业类型来分， 、 等；依据人的感觉类型分有 、 、 等；依据人的视觉形式的不同，有 、 。
16、电子线路图是指用 和 组成的电子工程用的略图，主要用于表达电子元件及设备的线路原理或安装要求等。
17、草图能把构思转化为 。效果图更能真实的表现产品的 、 和 等。
三、简答题（每小题8分，共16分）
18、从本质上说，设计的过程就是一个问题求解的过程。如果让你设计一顶能在野外宿营的帐篷，请简单说说你的设计过程。
19、我们在生活中经常去商场购物，对商场里的琳琅满目的商品总是流连忘返。请你挑选一些你所熟悉的商品，结合设计的一般原则，说说这些商品都是从哪些原则角度去体现设计者的思想的。
四、设计作图题（本题共10分）
20、请你画出你所使用的课桌的三视图。
第三单元 《设计的交流》答案：
一、
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D B B C A C C B
二、
11、规范、查阅、核对
12、设计草图
13、尺寸界线、尺寸线、尺寸数字
14、正确、完整
15、计算机程序语言、工程图学语言；视觉语言、听觉语言、触觉语言；图形符号语言、文字符号语言
16、图形符号、线段
17、视觉形象、式样、材质、空间效果
三、
18、①绘制帐篷简图，明确相关尺寸大小；②查找制作帐篷的基本原材料及其相关的配件；③按照简图的尺寸和规格计算材料的数量；④购买材料按图样进行加工（只要操作简单易行，能够完成设计的步骤均可给分）
19、略。
四、
20、略
