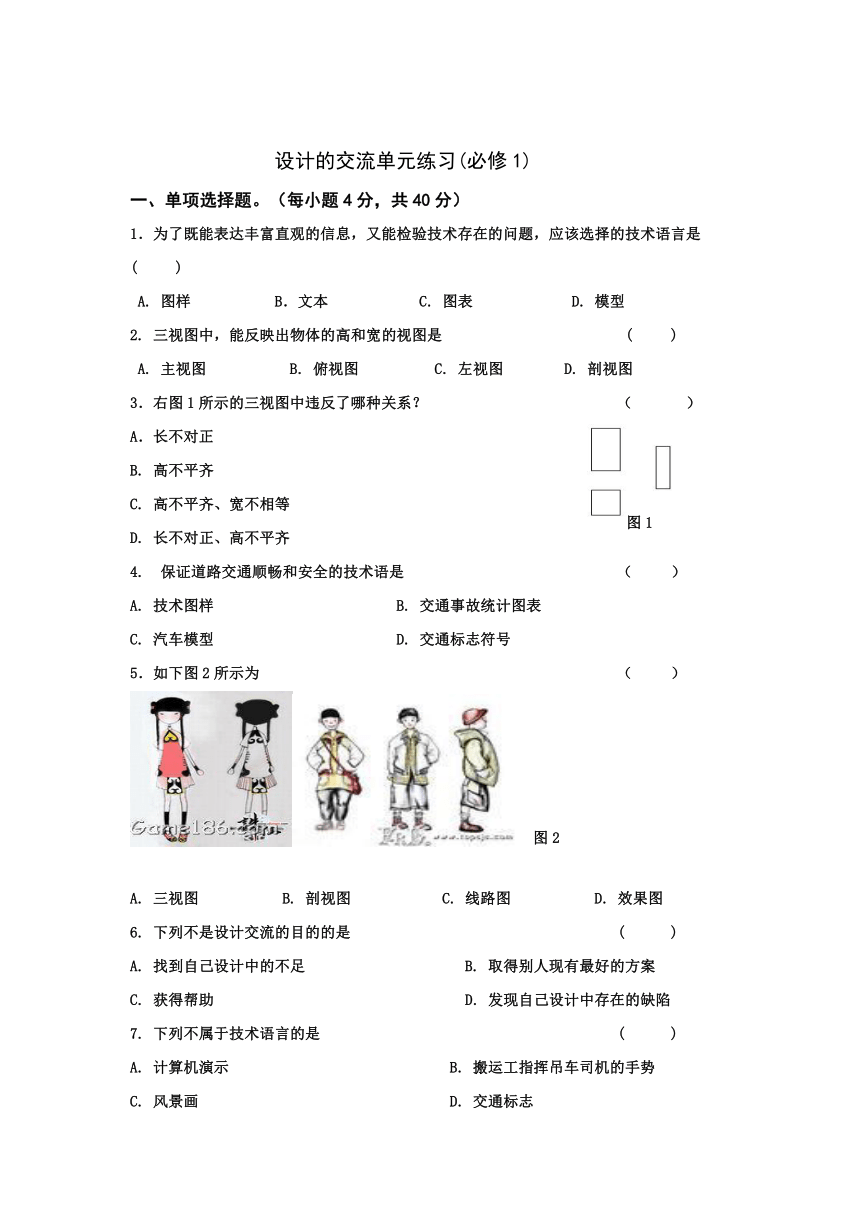

设计的交流单元练习(必修1)
一、单项选择题。（每小题4分，共40分）
1．为了既能表达丰富直观的信息，又能检验技术存在的问题，应该选择的技术语言是 ( )
A. 图样 B．文本 C. 图表 D. 模型
2. 三视图中，能反映出物体的高和宽的视图是 ( )
A. 主视图 B. 俯视图 C. 左视图 D. 剖视图
3．右图1所示的三视图中违反了哪种关系？ （ ）
A．长不对正
B. 高不平齐
C. 高不平齐、宽不相等
D. 长不对正、高不平齐
4. 保证道路交通顺畅和安全的技术语是 （ ）
A. 技术图样 B. 交通事故统计图表
C. 汽车模型 D. 交通标志符号
5．如下图2所示为 （ ）
A. 三视图 B. 剖视图 C. 线路图 D. 效果图
6. 下列不是设计交流的目的的是 ( )
A. 找到自己设计中的不足 B. 取得别人现有最好的方案
C. 获得帮助 D. 发现自己设计中存在的缺陷
7. 下列不属于技术语言的是 ( )
A. 计算机演示 B. 搬运工指挥吊车司机的手势
C. 风景画 D. 交通标志

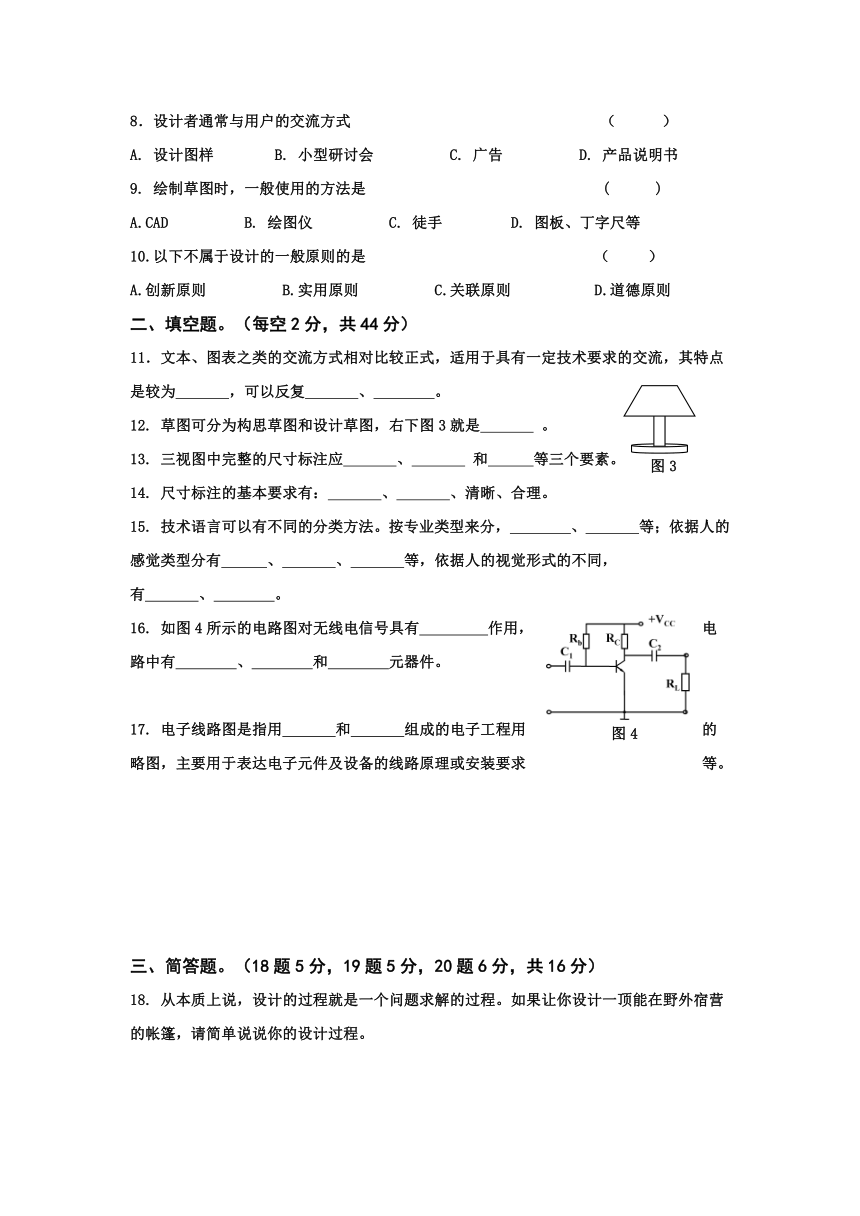

8．设计者通常与用户的交流方式 （ ）
A. 设计图样 B. 小型研讨会 C. 广告 D. 产品说明书
9. 绘制草图时，一般使用的方法是 ( )
A.CAD B. 绘图仪 C. 徒手 D. 图板、丁字尺等
10.以下不属于设计的一般原则的是 （ ）
A.创新原则 B.实用原则 C.关联原则 D.道德原则
二、填空题。（每空2分，共44分）
11．文本、图表之类的交流方式相对比较正式，适用于具有一定技术要求的交流，其特点是较为 ，可以反复 、 。
12. 草图可分为构思草图和设计草图，右下图3就是 。
13. 三视图中完整的尺寸标注应 、 和 等三个要素。
14. 尺寸标注的基本要求有： 、 、清晰、合理。
15. 技术语言可以有不同的分类方法。按专业类型来分， 、 等；依据人的感觉类型分有 、 、 等，依据人的视觉形式的不同，有 、 。
16. 如图4所示的电路图对无线电信号具有 作用，电路中有 、 和 元器件。
17. 电子线路图是指用 和 组成的电子工程用的略图，主要用于表达电子元件及设备的线路原理或安装要求等。
三、简答题。（18题5分，19题5分，20题6分，共16分）
18. 从本质上说，设计的过程就是一个问题求解的过程。如果让你设计一顶能在野外宿营的帐篷，请简单说说你的设计过程。
19.在生活我们中经常去商场购物，对商场里的琳琅满目的商品总是流连忘返。请你挑选一些你所熟悉的商品，结合设计的一般原则，说说这些商品都是从哪些原则角度去体现设计者的思想的。
四、设计题。
20.如图5所示为一立体工件的示意图,残缺部分为半圆形。
请你画出它的三视图。
设计的交流单元练习(必修1)参考答案
单项选择题。
1.D 2.C 3.B 4.D 5.D 6.B 7.C 8.A 9.C 10.C
二、填空题。
11.规范、查阅、核对 12.设计草图 13.尺寸界线、尺寸线、尺寸数字 14.正确、完整 15.计算机程序语言、工程图学语言；视觉语言、听觉语言、触觉语言；图形符号语言、文字符号语言 16.放大、三极管、电阻、电容 17.图形符号、线段
三、简答题。
18. ①绘制帐篷简图，明确相关尺寸大小；②查找制作帐篷的基本原材料及其相关的配件；③按照简图的尺寸和规格计算材料的数量；④购买材料按图样进行加工.（只要操作简单易行，能够完成设计的步骤均可给分）
19.可降解纸杯 ——可持续发展原则；挂壁式超薄液晶电视——创新原则；优盘的接口——技术规范原则；各种各样的新款时装——创新和美观原则等。
20.
图1
图2
图3
图4
图5
