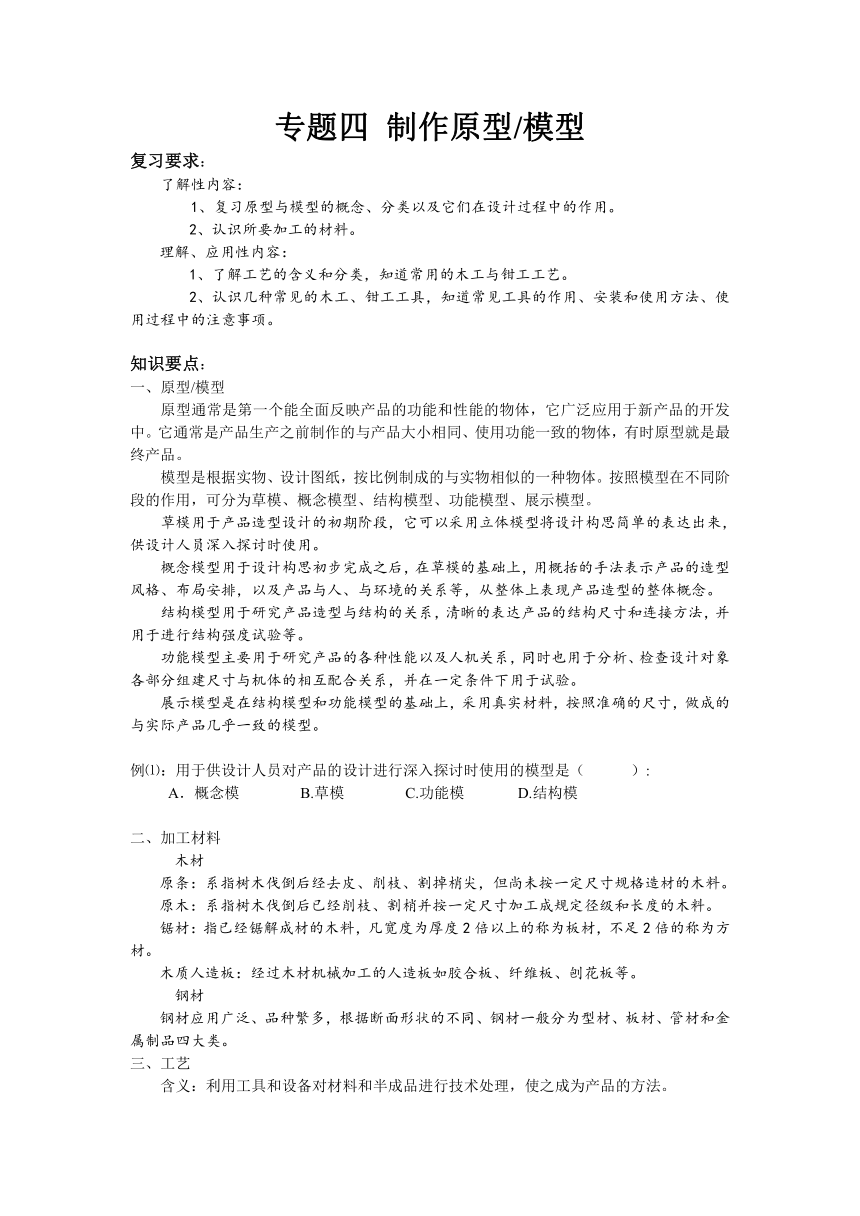

专题四 制作原型/模型
复习要求：
了解性内容：
1、复习原型与模型的概念、分类以及它们在设计过程中的作用。
2、认识所要加工的材料。
理解、应用性内容：
1、了解工艺的含义和分类，知道常用的木工与钳工工艺。
2、认识几种常见的木工、钳工工具，知道常见工具的作用、安装和使用方法、使用过程中的注意事项。
知识要点：
一、原型/模型
原型通常是第一个能全面反映产品的功能和性能的物体，它广泛应用于新产品的开发中。它通常是产品生产之前制作的与产品大小相同、使用功能一致的物体，有时原型就是最终产品。
模型是根据实物、设计图纸，按比例制成的与实物相似的一种物体。按照模型在不同阶段的作用，可分为草模、概念模型、结构模型、功能模型、展示模型。
草模用于产品造型设计的初期阶段，它可以采用立体模型将设计构思简单的表达出来，供设计人员深入探讨时使用。
概念模型用于设计构思初步完成之后，在草模的基础上，用概括的手法表示产品的造型风格、布局安排，以及产品与人、与环境的关系等，从整体上表现产品造型的整体概念。
结构模型用于研究产品造型与结构的关系，清晰的表达产品的结构尺寸和连接方法，并用于进行结构强度试验等。
功能模型主要用于研究产品的各种性能以及人机关系，同时也用于分析、检查设计对象各部分组建尺寸与机体的相互配合关系，并在一定条件下用于试验。
展示模型是在结构模型和功能模型的基础上，采用真实材料，按照准确的尺寸，做成的与实际产品几乎一致的模型。
例⑴：用于供设计人员对产品的设计进行深入探讨时使用的模型是（ ）:
　　 A．概念模 B.草模 C.功能模 D.结构模
二、加工材料
木材
原条：系指树木伐倒后经去皮、削枝、割掉梢尖，但尚未按一定尺寸规格造材的木料。
原木：系指树木伐倒后已经削枝、割梢并按一定尺寸加工成规定径级和长度的木料。
锯材：指已经锯解成材的木料，凡宽度为厚度2倍以上的称为板材，不足2倍的称为方材。
木质人造板：经过木材机械加工的人造板如胶合板、纤维板、刨花板等。
钢材
钢材应用广泛、品种繁多，根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类。

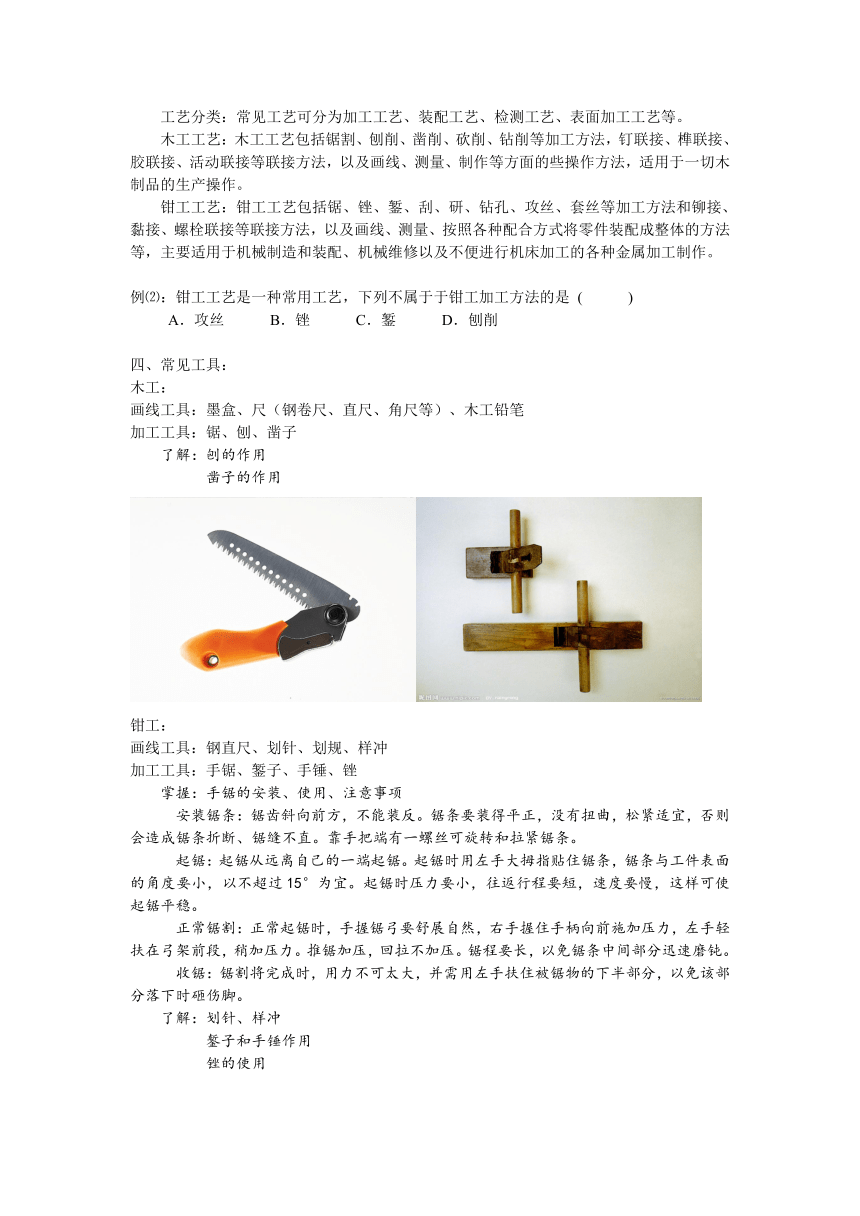

三、工艺
含义：利用工具和设备对材料和半成品进行技术处理，使之成为产品的方法。
工艺分类：常见工艺可分为加工工艺、装配工艺、检测工艺、表面加工工艺等。
木工工艺：木工工艺包括锯割、刨削、凿削、砍削、钻削等加工方法，钉联接、榫联接、胶联接、活动联接等联接方法，以及画线、测量、制作等方面的些操作方法，适用于一切木制品的生产操作。
钳工工艺：钳工工艺包括锯、锉、錾、刮、研、钻孔、攻丝、套丝等加工方法和铆接、黏接、螺栓联接等联接方法，以及画线、测量、按照各种配合方式将零件装配成整体的方法等，主要适用于机械制造和装配、机械维修以及不便进行机床加工的各种金属加工制作。
例⑵：钳工工艺是一种常用工艺，下列不属于于钳工加工方法的是 ( )
　　 A．攻丝 B．锉 C．錾 D．刨削
四、常见工具：
木工：
画线工具：墨盒、尺（钢卷尺、直尺、角尺等）、木工铅笔
加工工具：锯、刨、凿子
了解：刨的作用
凿子的作用
钳工：
画线工具：钢直尺、划针、划规、样冲
加工工具：手锯、錾子、手锤、锉
掌握：手锯的安装、使用、注意事项
安装锯条：锯齿斜向前方，不能装反。锯条要装得平正，没有扭曲，松紧适宜，否则会造成锯条折断、锯缝不直。靠手把端有一螺丝可旋转和拉紧锯条。
起锯：起锯从远离自己的一端起锯。起锯时用左手大拇指贴住锯条，锯条与工件表面的角度要小，以不超过15°为宜。起锯时压力要小，往返行程要短，速度要慢，这样可使起锯平稳。
正常锯割：正常起锯时，手握锯弓要舒展自然，右手握住手柄向前施加压力，左手轻扶在弓架前段，稍加压力。推锯加压，回拉不加压。锯程要长，以免锯条中间部分迅速磨钝。
收锯：锯割将完成时，用力不可太大，并需用左手扶住被锯物的下半部分，以免该部分落下时砸伤脚。
了解：划针、样冲
錾子和手锤作用
锉的使用
其它：
虎钳（用于夹持、固定）
构件的连接：
榫接、钉接、胶接、铆接、黏接、焊接、螺栓螺母（垫圈）
连接用工具：攻丝工具（丝锥和扳手，用于在空内加工内螺纹）、套丝工具（板牙和板牙套，用于在轴或杆上加工螺纹）
对攻丝工具和套丝工具的使用要有一定的了解
例⑶：加工小木凳一般不需要用到的工具是( )
A．锉 B．尺 C．刨 D．锯
例⑷：划线就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准线的过程，在金属材料的加工的划线工艺中，不需要用到的工具为( )
A．划规 　　 B．划针 　　C．手锯 　　 D．钢直尺
例⑸：小兰家的茶几的一个铁质脚断裂了，她最好采用那种连接方式进行修补( )
A．焊接 B．榫接 C．胶接 D．铆接
随堂练习：
1.下列材料属于混合材料的是（ ）。
A黏土 B玻璃 C胶合板 D石头
2.以下哪一项不是工艺：（　 　）
A．汽车的装配流程 B．景泰蓝的上色方法
C．可口可乐的生产配方 D．手工制的艺术品
3.两块木板之间的连接不能采用（ ）
A、铆接 B黏接 C、焊接 D、螺钉
4.号称“天下第一名钟”的景云钟，制造于唐睿宗景云年 间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。景云钟的制造主要应用了( )工艺
A．锻造工艺 B．冲压工艺 C．钳工工艺 D．铸造工艺
5.下列是用方钢加工锤子的一些基本操作，请按正确的顺序排列加工步骤：
A．划线 　 B．选料 　 C．钻孔 　 D．锯割 E．锉削 F．攻丝
6.有一次，小丽家来了几个客人。小丽用一次性塑料杯给客人到了热茶水，过了一会儿小丽发现了两个问题：一是塑料杯受热变软不好拿，二是客人走动后杯子容易混淆。过后小丽写信给了塑料杯厂家，提出了对杯子改进的方案。
（1）塑料是一种 （ ）
A.天然材料 B.人造材料 C.混合材料 D.目前不明确的材料
（2）塑料有热塑性塑料和 两大类。
（3）如果你是小丽，你明确了什么问题？
（4）说说你能向厂方提出怎么样的方案？
