第十九章 生活用电
一、 基础知识梳理
1．家庭电路由：进户线→___________→总开关→________________→用电器。
2．两根进户线是____________和______________线，它们之间的电压是____________伏，可用_______________来判别。如果测电笔中氖管发光，则所测的是________线，不发光的是_______线。
3．所有家用电器和插座都是_________联的。而开关则要与它所控制的用电器___________联。
4．保险丝：是用电阻率大，熔点低的铅锑合金制成。
它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生_______路；二是用电器__________过大。
6．安全用电的原则是：
①不接触___________________；
②不靠近_______________________。
二、 基础题练习
1、（2020北京） 关于家庭电路和安全用电，下列说法正确的是
A. 电能表是测量消耗电能的仪表
B. 家庭电路中的电冰箱和空调是串联的
C. 用电器点线的绝缘皮破损了仍能继续使用
D. 导致家庭电路中电流过大的原因一定是短路
2、(2020南京) 下列措施符合安全用电规范的是（ ）
A． 电冰箱的金属外壳接地
B． 使用绝缘皮破损的导线
C． 用湿布擦拭 工作的台灯
D． 一个插座上同时使用多个大功率用电器
3、（2020天津）如图所示为部分家庭电路示意图，其中电器元件连接错误的是______（填标号）。
4、 (2020内蒙古通辽)..小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（　　）
A. a线是零线，b线是火线
B. 灯泡L与插座Q是串联关系
C. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
D. 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的
5、（2020天门?仙桃?潜江?江汉油田）关于生活用电，下列说法中正确的是（ ）
A. 我国家庭电路的电压是36V
B. 更换灯泡、搬动电器不用断开电源开关
C. 使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电
D. 当电路中电流过大时，空气开关可以自动切断电路，起到保护作用
6、（2020湖北黄石）.小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）
7、（2020江苏镇江）如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A. 熔丝处 B. P?M间某处
C. M?N间某处 D. N?Q间某处
8、(2020云南昆明)如果家庭电路中发生短路，那么
A．用电器仍然正常工作 B．灯泡烧坏
C．电灯发暗 D．保险丝烧断

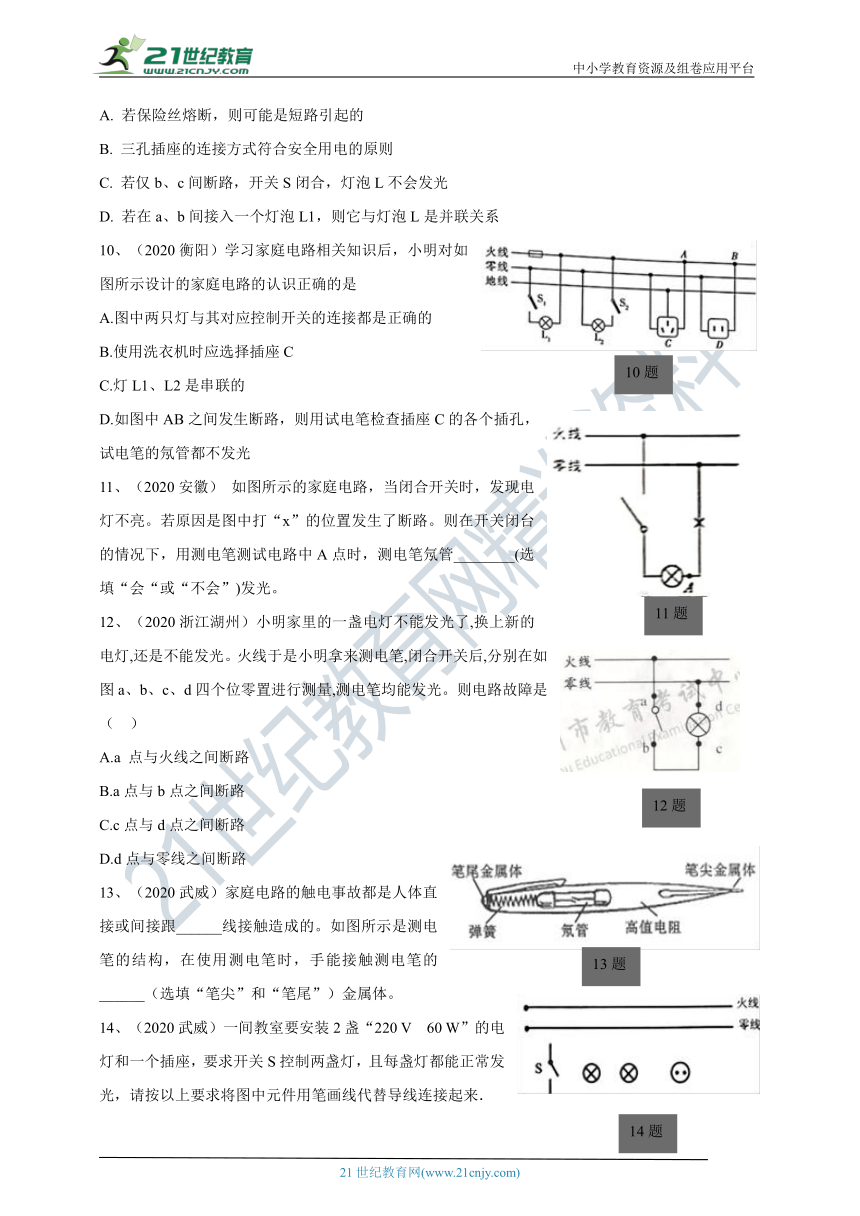

9、（2020湖北随州）某家庭电路如图所示，以下说法中不正确的是（　　）
A. 若保险丝熔断，则可能是短路引起的
B. 三孔插座的连接方式符合安全用电的原则
C. 若仅b、c间断路，开关S闭合，灯泡L不会发光
D. 若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
10、（2020衡阳）学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是
A.图中两只灯与其对应控制开关的连接都是正确的
B.使用洗衣机时应选择插座C
C.灯L1、L2是串联的
D.如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
11、（2020安徽） 如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________(选填“会“或“不会”)发光。
12、（2020浙江湖州）小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光。火线于是小明拿来测电笔,闭合开关后,分别在如图a、b、c、d四个位零置进行测量,测电笔均能发光。则电路故障是（ ）
A.a 点与火线之间断路
B.a点与b点之间断路
C.c点与d点之间断路
D.d点与零线之间断路
13、（2020武威）家庭电路的触电事故都是人体直接或间接跟______线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的______（选填“笔尖”和“笔尾”）金属体。
14、（2020武威）一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．

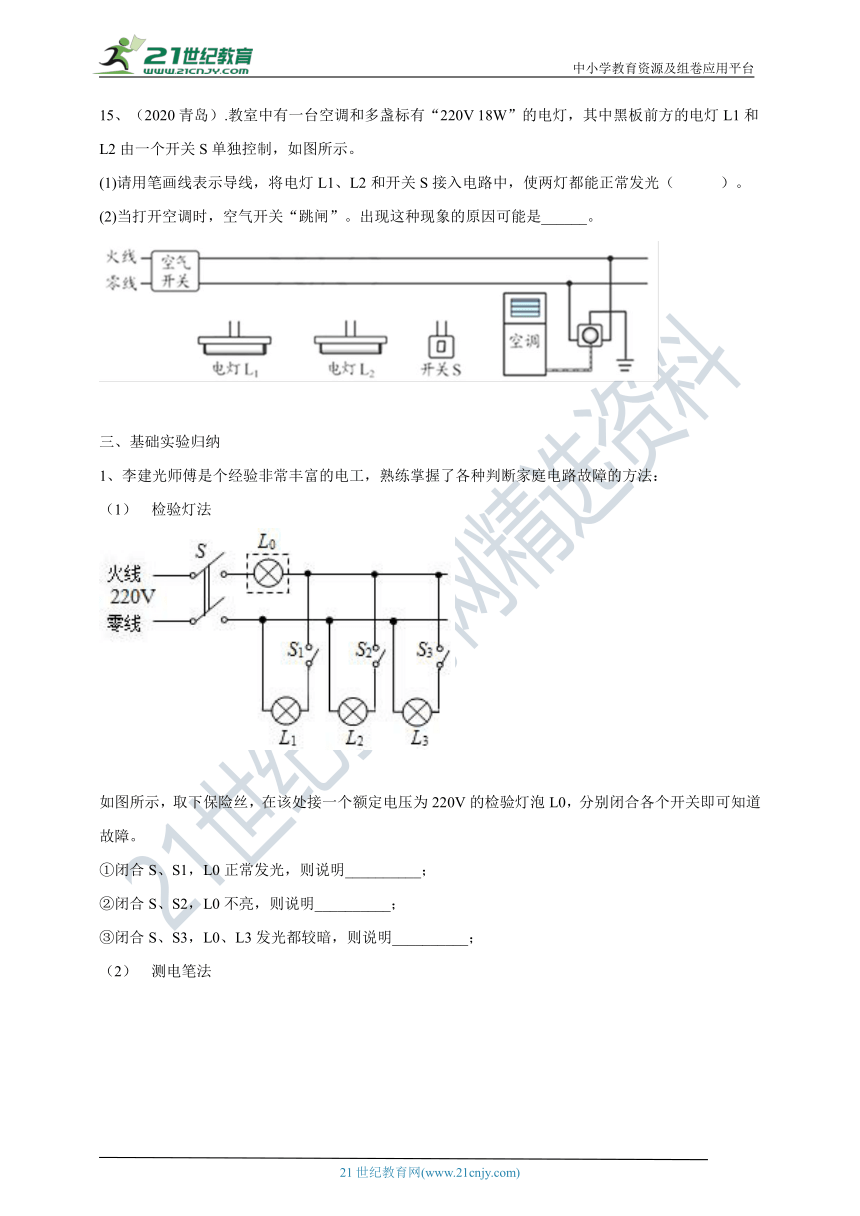

15、（2020青岛）.教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（ ）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
三、基础实验归纳
1、李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
检验灯法

如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
2．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。

（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________。
3．学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”．

（1）家庭电路中“超负荷”是指家庭用电器的_________过大，这时电路中的_________也跟着过大．小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的保险丝熔断的原理是电流的_________效应．如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路．可见空气开关切断电路则是利用了电流的____________效应；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座．后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了．小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图．则图中最上面的一根线应该是______（火/零）线，两孔插座与三孔插座是______联的．
（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作．小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是_________W．
答 案
一、基础知识梳理
1．家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2．两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。如果测电笔中氖管发光，则所测的是火线，不发光的是零线。
3．所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。
4．保险丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
二、 基础题练习
1、A
2、A
3、②
4、C
5、D
6、B
7、C
8、D
9、C
10、B
11、会
12、D
13、火 笔尾
14、
15、
（2）用电器总功率过大
三、基础实验归纳
1、（1）L1短路 L2断路 电路连接正常
（2）B CD 右
（3）漏电
2、
（1）较低 BD 总功率过大（过载）
（2）E 2 进户零线断路
3、
（1）总功率 电流 热 磁
（2） 零 并
（3）800
