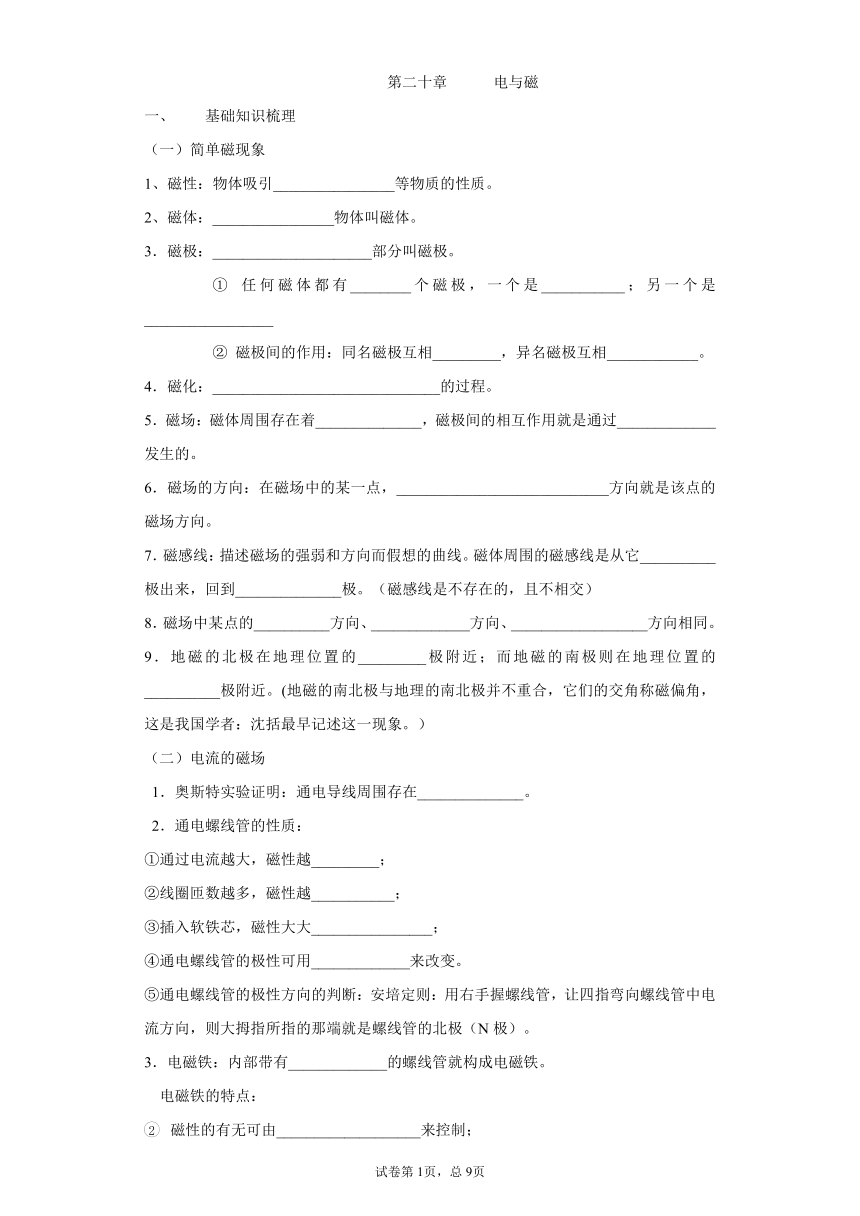

第二十章 电与磁
基础知识梳理
（一）简单磁现象
1、磁性：物体吸引________________等物质的性质。
2、磁体：________________物体叫磁体。
3．磁极：_____________________部分叫磁极。
① 任何磁体都有________个磁极，一个是___________；另一个是_________________
② 磁极间的作用：同名磁极互相_________，异名磁极互相____________。
4．磁化：______________________________的过程。
5．磁场：磁体周围存在着______________，磁极间的相互作用就是通过_____________发生的。
6．磁场的方向：在磁场中的某一点，____________________________方向就是该点的磁场方向。
7．磁感线：描述磁场的强弱和方向而假想的曲线。磁体周围的磁感线是从它__________极出来，回到______________极。（磁感线是不存在的，且不相交）
8．磁场中某点的__________方向、_____________方向、__________________方向相同。
9．地磁的北极在地理位置的_________极附近；而地磁的南极则在地理位置的__________极附近。(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。）
（二）电流的磁场
1．奥斯特实验证明：通电导线周围存在______________。
2．通电螺线管的性质：
①通过电流越大，磁性越_________；
②线圈匝数越多，磁性越___________；
③插入软铁芯，磁性大大________________；
④通电螺线管的极性可用_____________来改变。
⑤通电螺线管的极性方向的判断：安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）。
3．电磁铁：内部带有_____________的螺线管就构成电磁铁。
电磁铁的特点：
磁性的有无可由___________________来控制；
磁性的强弱可由___________________和_________________来调节；
磁极可由_____________方向来改变。
4．电磁继电器：实质上是一个利用______________来控制的开关。
（三）发动机
1．电磁感应：_____________________________________时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。
2、.感应电流的方向：跟____________________ _________________有关。
3. 电磁感应现象中是__________能转化为_______________能。
4、发电机的原理是根据电磁感应现象制成的。
（四） 电动机
1. 磁场对电流的作用：通电导线在磁场中要受到______________的作用
2. 通电导体在磁场中受力方向跟_____________和_____________________方向有关。
3. 直流电动机原理：是利用________________________的原理制成的。
4、电动机工作过程是由_________能转化为____________能。
基础题练习
1、（2020湖北荆州）.关于电与磁，下列说法正确的是（　　）
A. 磁感线是磁体周围真实存在的曲线 B. 电磁铁磁性强弱与线圈匝数多少无关
C. 电动机是利用电磁感应的原理制成的 D. 奥斯特实验说明通电导体周围存在磁场
2、(2020云南昆明)如图2所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是
A．在纸筒中插入一根铁芯
B．减少线圈匝数
C．使滑动触头P向右滑动
D．将电源正负极互换
3、（2020广东东莞）如图所示，下列装置利用了电磁感应原理的是（　　）
A．奥斯特实验 B．发电机模型 C．电动机模型 D．喇叭工作模型
4、(2020云南昆明)如图1是研究产生感应电流的实验，下列说法正确的是
A．只要导体AB在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变
D．电磁感应是把电能转化成机械能
5、(2020内蒙古通辽).如图所示，关于甲、乙、丙、丁四幅图，下列说法不正确的是

A. 甲图说明电能可以转化成机械能
B. 乙图说明闭合电路的部分导体在磁场中运动就会产生电流
C. 丙图说明电流周围存在磁场
D. 丁图说明地磁场的形状跟条形磁体的磁场相似
6、（2020湖北施恩州）.物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。如图，用根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动。则两位同学应站在______方向（选填“东西”、“南北”或“任意”）摇绳可使实验现象更明显一点。
7、（2020湖北荆门）如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。
8、（2020天门?仙桃?潜江?江汉油田）“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了_____的作用，它的南极指向地理的_____方?
9.(2020湖北咸宁)虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示?图中的螺线管中插入了一根软铁棒，通电后磁性会更_____(选填“强”或“弱”)；当水位到达金属块A时，_____(选填“红”或“绿”)灯亮。
10、（2020山东潍坊）人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启；阀门S2只能向泵室内侧开启。人工心脏泵工作时，以下说法正确的是（　　）
A. 线圈AB中应通入方向周期性改变的电流
B. 线圈AB中应通入方向不变 电流
C. 电流从线圈A端流入过程，血液流入泵室
D. 人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定
11、（2020哈尔滨）关于甲、乙两图的说法中，正确的是（　　） A．甲图中改变电流大小，电流周围磁场强弱不发生改变B．甲图中改变电流方向，小磁针的偏转方向不发生改变C．利用乙图可研究电磁感应现象
D．乙图中闭合开关后，静止的导体ab就会运动
12、（2020山东潍坊）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）
13、（2020绥化）根据图中小磁针的方向标出通电线圈的N极和电流的正极。
三、基础实验归纳
1、（2020山东东营）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路?

(1)该实验中，灵敏电流计的作用是______?______?
(2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转?其主要原因可能是______?______?
(3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。
(4)比较第4?5（或6?7）次实验可以得出。______?
(5)在此实验过程中，能量转化情况是______?利用这一原理，人们在生产生活中制成了______?
2、(2020淮安)在“探究通电螺线管外部磁场的方向”实验中：
（1）小磁针的作用：　_____________________　。
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：___________________
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与　_________方向的关系。
（4）观察实验现象后，应立即断开开关，是为了___________________。
3．同学们在做“探究电磁铁的磁性跟哪些因素有关”的实验时，提出以下猜想：
猜想一：电磁铁磁性的有、无跟通、断电有关；
猜想二：电磁铁磁性强弱跟通过电磁铁的电流大小有关；
猜想三：电磁铁磁性强弱跟电磁铁线圈的匝数多少有关；
为了验证上述猜想是否正确，同学们设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在相同铁钉上绕制若干圈，制成若干个简单的电磁铁。如图所示的甲、乙、丙、丁为实验中观察到的四种情况。请你完成下列内容：
(1)实验中通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同。这一方法体现了转换的思想。下面用到这种方法的是_______；（填字母）
A．用磁感线来描述磁场
B．认识电压时，我们可以用水压来类比
C．研究焦耳定律时，利用U形管中液面高度的变化反映密闭空气温度的变化
(2)图中乙和_____（选填“甲”、“乙”、“丙”或“丁”）两种情况，可以验证猜想一的正确；
(3)通过比较图中_____和____可以验证猜想二；
(4)由图丁可得出的结论是：______相同时，_____，电磁铁的磁性越强。
答 案
一、基础知识梳理
（一）简单磁现象
1、磁性：物体吸引铁、镍、钴等物质的性质。
2、磁体：具有磁性的物体叫磁体。它有指向性：指南北。
3．磁极：磁体上磁性最强的部分叫磁极。
① 任何磁体都有两个磁极，一个是北极（N极）；另一个是南极（S极）
② 磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4．磁化：使原来没有磁性的物体带上磁性的过程。
5．磁场：磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6．磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
7．磁感线：描述磁场的强弱和方向而假想的曲线。磁体周围的磁感线是从它北极出来，回到南极。（磁感线是不存在的，用虚线表示，且不相交）
8．磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
9．地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。）
（二）电流的磁场
1．奥斯特实验证明：通电导线周围存在磁场。
2．通电螺线管的性质：
①通过电流越大，磁性越强；
②线圈匝数越多，磁性越强；
③插入软铁芯，磁性大大增强；
④通电螺线管的极性可用电流方向来改变。
⑤电流方向的判断：安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）。
3．电磁铁：内部带有铁芯的螺线管就构成电磁铁。
．电磁铁的特点：
磁性的有无可由电流的通断来控制；
②磁性的强弱可由改变电流大小和线圈的匝数来调节；
磁极可由电流方向来改变。
4．电磁继电器：实质上是一个利用电磁铁来控制的开关。
（三）发动机
1．电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。
2、. 感应电流的方向：跟导体运动方向和磁感线方向有关。
3. 电磁感应现象中是机械能转化为电能。
4、发电机的原理是根据电磁感应现象制成的。交流发电机主要由定子和转子。
（四） 电动机
1. 磁场对电流的作用：通电导线在磁场中要受到磁 力的作用。是由电能转化为机械能。应用是制成电动机。
2. 通电导体在磁场中受力方向：跟电流方向和磁感 线方向有关。
3. 直流电动机原理：是利用通电线圈在磁场里受力 转动的原理制成的。
电动机工作过程是由电能转化为机械能。
二、基础题练习
1、D
2、A
3、B
4、B
5、B
6、东西
7、N S 减弱
8、地磁场 南
9、 强 红
10、AC
11、Ｃ
12、C
13、
三、基础实验归纳
1、 (1). 判断是否产生感应电流 判断感应电流的方向
(2). 产生的感应电流太弱 断路（接触不良）
(3). 切割磁感线
(4). 感应电流的方向与导体运动方向有关
(5). 机械能转化为电能 发电机
2、
（1）检验磁场的存在；判断磁场的方向
（2）小磁针N极的指向与磁场方向相同；
（3）电流；
（4）保护电路，防止螺线管温度过高。
3、
（1）磁性强弱 C
（2）甲
（3）乙 丙
（4）通过电磁铁的电流 线圈匝数越多
