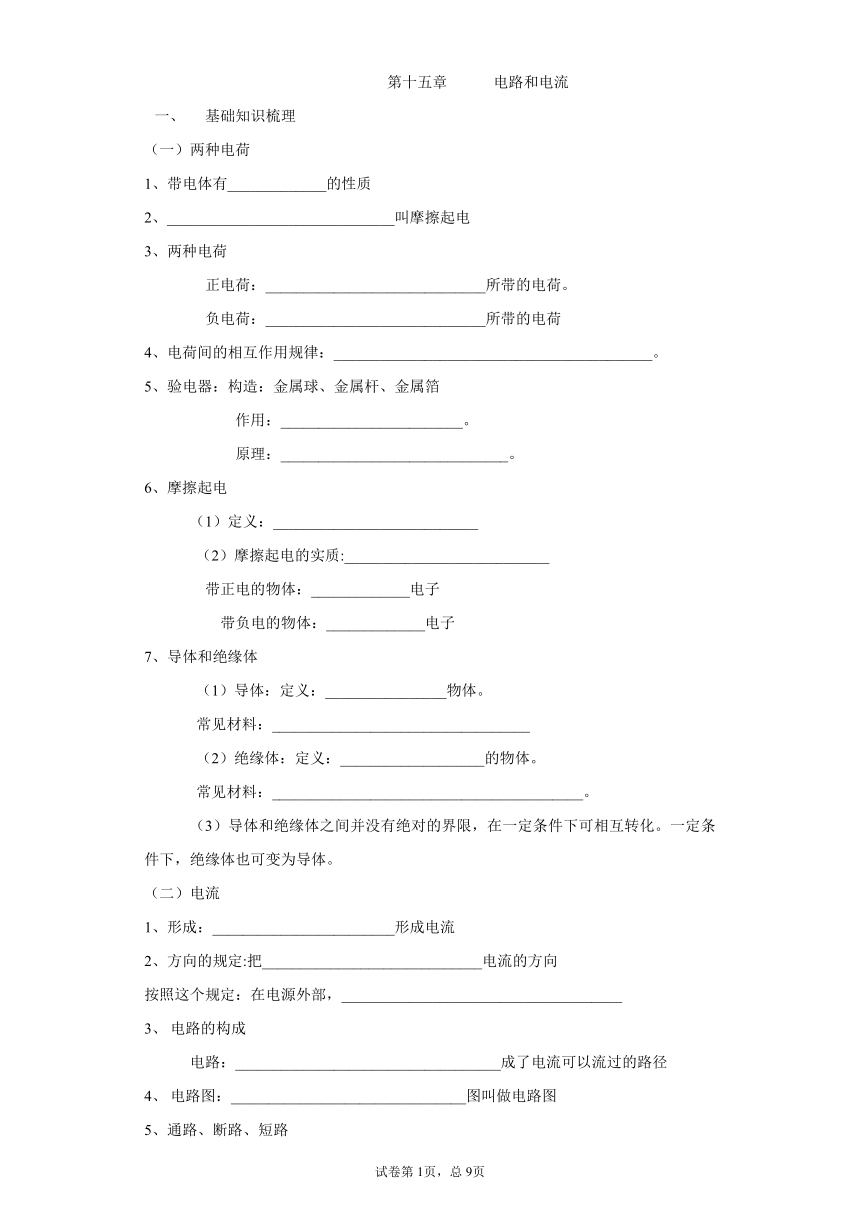

第十五章 电路和电流
基础知识梳理
（一）两种电荷
1、带电体有_____________的性质
2、______________________________叫摩擦起电
3、两种电荷
正电荷：_____________________________所带的电荷。
负电荷：_____________________________所带的电荷
4、电荷间的相互作用规律：__________________________________________。
5、验电器：构造：金属球、金属杆、金属箔
作用：________________________。
原理：______________________________。
6、摩擦起电
（1）定义：___________________________
（2）摩擦起电的实质:___________________________
带正电的物体：_____________电子
带负电的物体：_____________电子
7、导体和绝缘体
（1）导体：定义：________________物体。
常见材料：__________________________________
（2）绝缘体：定义：___________________的物体。
常见材料：_________________________________________。
（3）导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
（二）电流
1、形成：________________________形成电流
2、方向的规定:把_____________________________电流的方向
按照这个规定：在电源外部，_____________________________________
电路的构成
电路：___________________________________成了电流可以流过的路径
电路图：_______________________________图叫做电路图

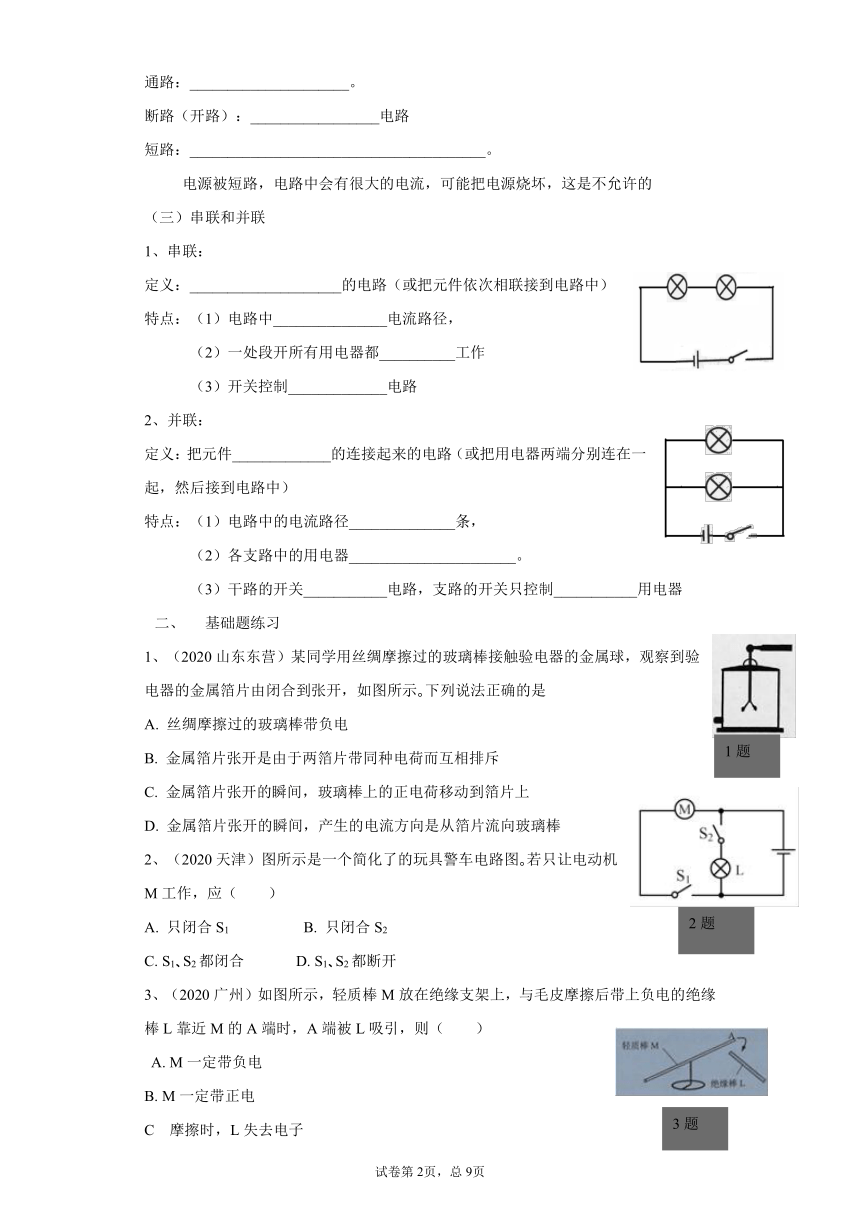

5、通路、断路、短路
通路：_____________________。
断路（开路）：_________________电路
短路：_______________________________________。
电源被短路，电路中会有很大的电流，可能把电源烧坏，这是不允许的
（三）串联和并联
1、串联：
定义：____________________的电路（或把元件依次相联接到电路中）
特点：（1）电路中_______________电流路径，
（2）一处段开所有用电器都__________工作
（3）开关控制_____________电路
2、并联：
定义：把元件_____________的连接起来的电路（或把用电器两端分别连在一起，然后接到电路中）
特点：（1）电路中的电流路径______________条，
（2）各支路中的用电器______________________。
（3）干路的开关___________电路，支路的开关只控制___________用电器
基础题练习
1、（2020山东东营）某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示?下列说法正确的是
A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片带同种电荷而互相排斥
C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
2、（2020天津）图所示是一个简化了的玩具警车电路图?若只让电动机M工作，应（　　）
A. 只闭合S1 B. 只闭合S2
C. S1?S2都闭合 D. S1?S2都断开
3、（2020广州）如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（　　）
A. M一定带负电
B. M一定带正电
C 摩擦时，L失去电子
D. 摩擦时，L得到电子
4、（2020天门?仙桃?潜江?江汉油田）在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥?下列说法中正确的是（　　）
A. 玻璃棒失去电子带正电 B. 玻璃棒得到电子带正电
C. 在潮湿的环境下重复实验，它们相互吸引
D. 玻璃棒在任何条件下都是绝缘体
5、（2020山东临沂）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（　　）
6、（2020巴中）.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）
7、（2020湖北施恩州）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。

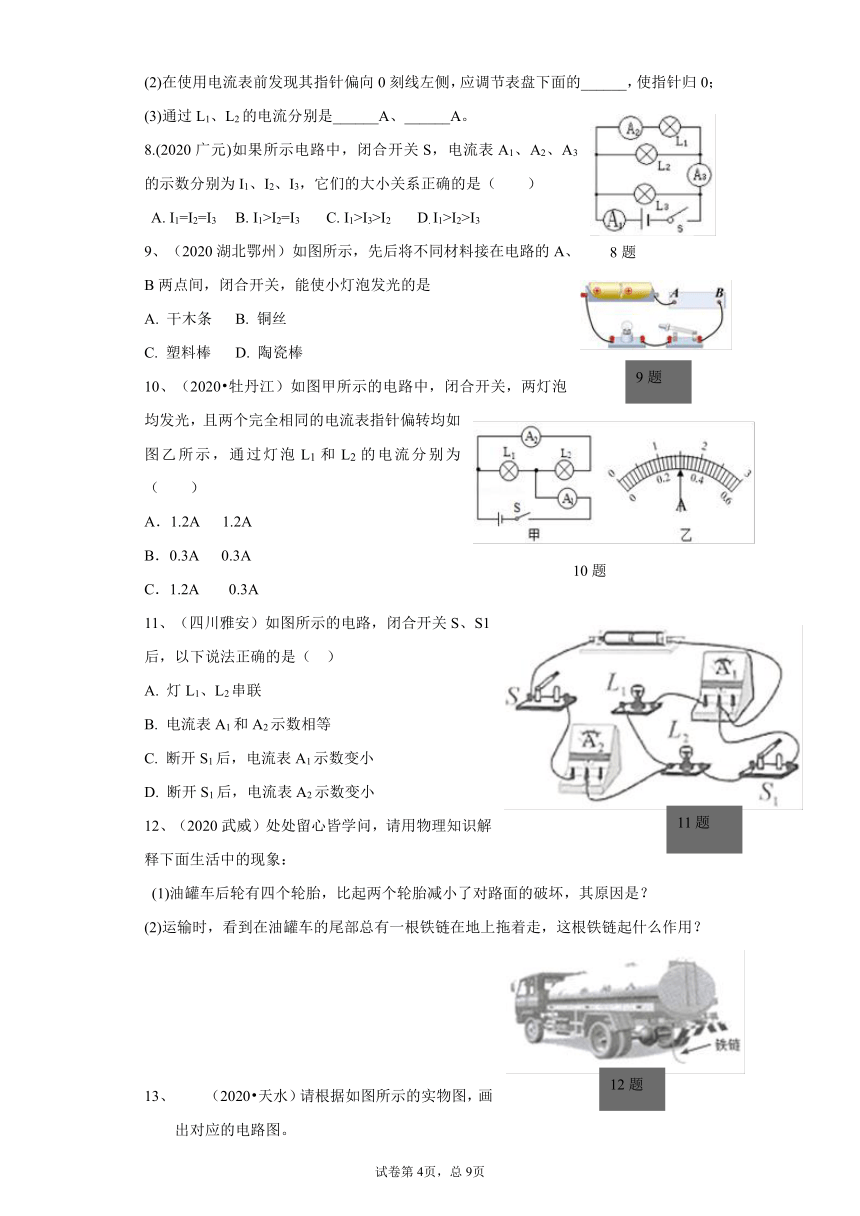

8.(2020广元)如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A. I1=I2=I3 B. I1>I2=I3 C. I1>I3>I2 D. I1>I2>I3
9、（2020湖北鄂州）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是
A. 干木条 B. 铜丝
C. 塑料棒 D. 陶瓷棒
10、（2020?牡丹江）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A
B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
11、（四川雅安）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）
A. 灯L1、L2串联
B. 电流表A1和A2示数相等
C. 断开S1后，电流表A1示数变小
D. 断开S1后，电流表A2示数变小
12、（2020武威）处处留心皆学问，请用物理知识解释下面生活中的现象：
(1)油罐车后轮有四个轮胎，比起两个轮胎减小了对路面的破坏，其原因是？
(2)运输时，看到在油罐车的尾部总有一根铁链在地上拖着走，这根铁链起什么作用？

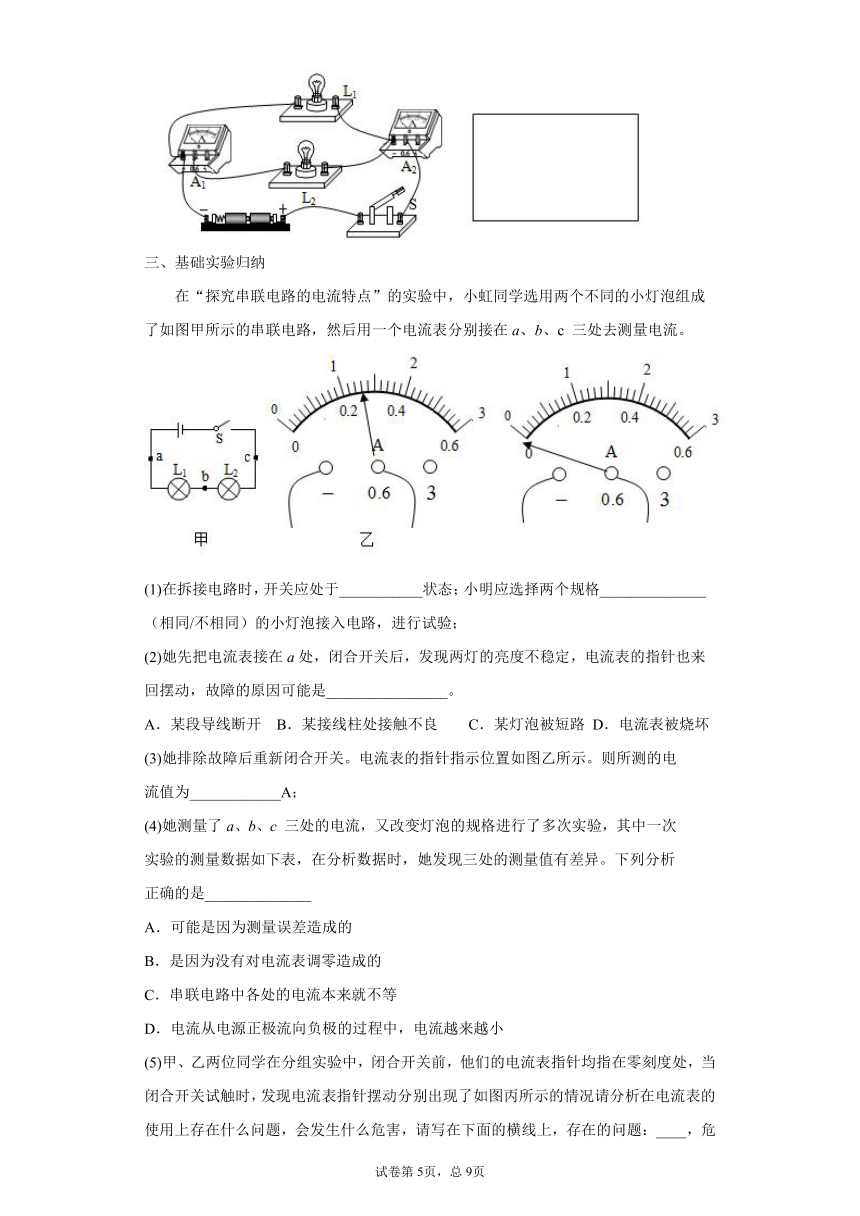

（2020?天水）请根据如图所示的实物图，画出对应的电路图。
三、基础实验归纳
在“探究串联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c 三处去测量电流。
(1)在拆接电路时，开关应处于___________状态；小明应选择两个规格______________（相同/不相同）的小灯泡接入电路，进行试验；
(2)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是________________。
A．某段导线断开 B．某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
(3)她排除故障后重新闭合开关。电流表的指针指示位置如图乙所示。则所测的电流值为____________A；
(4)她测量了a、b、c 三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是______________
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
(5)甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图丙所示的情况请分析在电流表的使用上存在什么问题，会发生什么危害，请写在下面的横线上，存在的问题：____，危害是：____________。
Ia（A） Ib（A） Ic（A）
0.16 0.15 0.14
答 案
基础知识梳理
（一）两种电荷
1、带电体有吸引轻小物体的性质
2、用摩擦的方法使物体带电叫摩擦起电
3、两种电荷
正电荷：用丝绸摩擦过的玻璃棒所带的电荷。
负电荷：用毛皮摩擦过的橡胶棒所带的电荷
4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔
作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、摩擦起电
（1）定义：用摩擦的方法使物体带点
（2）摩擦起电的实质
电子的得失（或转移）
带正电的物体：物质中的原子失去了电子
带负电的物体：物质中的原子得到了多余的电子
7、导体和绝缘体
（1）导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸 碱 盐溶液
（2）绝缘体：定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
（3）导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
（二）电流
1、形成：电荷的定向移动形成电流
2、方向的规定:把正电荷定向移动的方向规定为电流的方向
按照这个规定：在电源外部，电流的方向是从电源正极经过用电器流向负极
电路的构成
电路：电源、用电器 、开关、导线组成了电流可以流过的路径
电路图：用规定的符号表示电路连接的图叫做电路图
5、通路、断路、短路
通路：接通的电路。
断路（开路）：某处断开的电路
短路：直接用导线将电源正、负极连接起来。
电源被短路，电路中会有很大的电流，可能把电源烧坏，这是不允许的
（三）串联和并联
1、串联：
定义：把元件逐个顺次连接起来的电路（或把元件依次相联接到电路中）
特点：（1）电路中只有一条电流路径，
（2）一处段开所有用电器都停止工作
（3）开关控制整个电路
2、并联：
定义：把元件并列的连接起来的电路（或把用电器两端分别连在一起，然后接到电路中）
特点：（1）电路中的电流路径至少有两条，
（2）各支路中的用电器独立工作，互不影响。
（3）干路的开关控制整个电路，支路的开关只控制该支路的用电器
基础题练习
1、B
2、A
3、D
4、A
5、B。
6、B
7、 (1). 向左 (2). 调零螺丝 (3). 0 76 0.24
8、C
9、B
10、C
11、D
12、
(1)增大受力面积，减小压强；
(2)车子在行驶的过程中容易摩擦产生静电，静电积聚产生火花引起爆炸，铁链和大地相连将静电导走，使产生的电荷不能积聚。
13、
三、基础实验归纳
（1）．断开 不相同
（2）B
（3）0.26
（4）A
（5）电流表正负接线柱接反 使指针反偏，容易打弯指针
