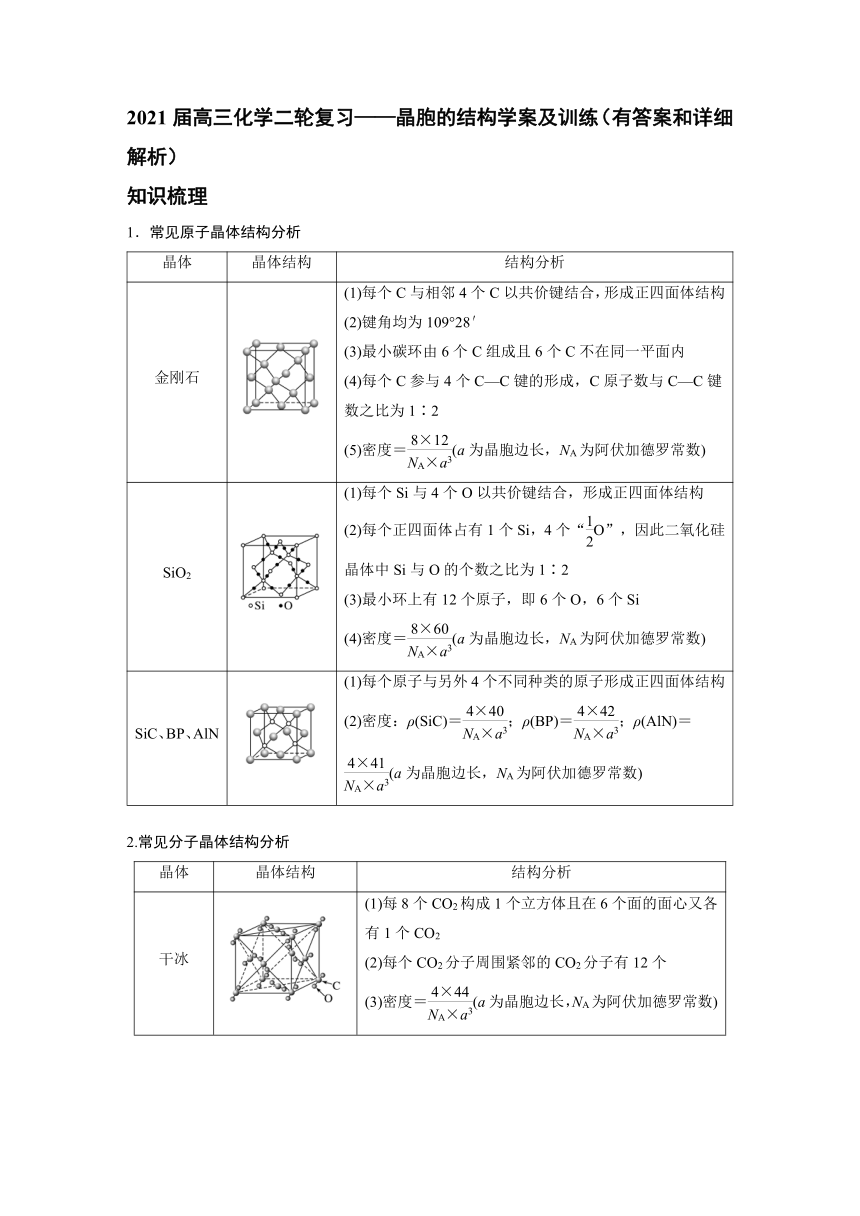

2021届高三化学二轮复习——晶胞的结构学案及训练（有答案和详细解析）
知识梳理
1．常见原子晶体结构分析
晶体
晶体结构
结构分析
金刚石
(1)每个C与相邻4个C以共价键结合，形成正四面体结构
(2)键角均为109°28′
(3)最小碳环由6个C组成且6个C不在同一平面内
(4)每个C参与4个C—C键的形成，C原子数与C—C键数之比为1∶2
(5)密度＝(a为晶胞边长，NA为阿伏加德罗常数)
SiO2
(1)每个Si与4个O以共价键结合，形成正四面体结构
(2)每个正四面体占有1个Si，4个“O”，因此二氧化硅晶体中Si与O的个数之比为1∶2
(3)最小环上有12个原子，即6个O，6个Si
(4)密度＝(a为晶胞边长，NA为阿伏加德罗常数)
SiC、BP、AlN
(1)每个原子与另外4个不同种类的原子形成正四面体结构
(2)密度：ρ(SiC)＝；ρ(BP)＝；ρ(AlN)＝(a为晶胞边长，NA为阿伏加德罗常数)
2.常见分子晶体结构分析
晶体
晶体结构
结构分析
干冰
(1)每8个CO2构成1个立方体且在6个面的面心又各有1个CO2
(2)每个CO2分子周围紧邻的CO2分子有12个
(3)密度＝(a为晶胞边长，NA为阿伏加德罗常数)

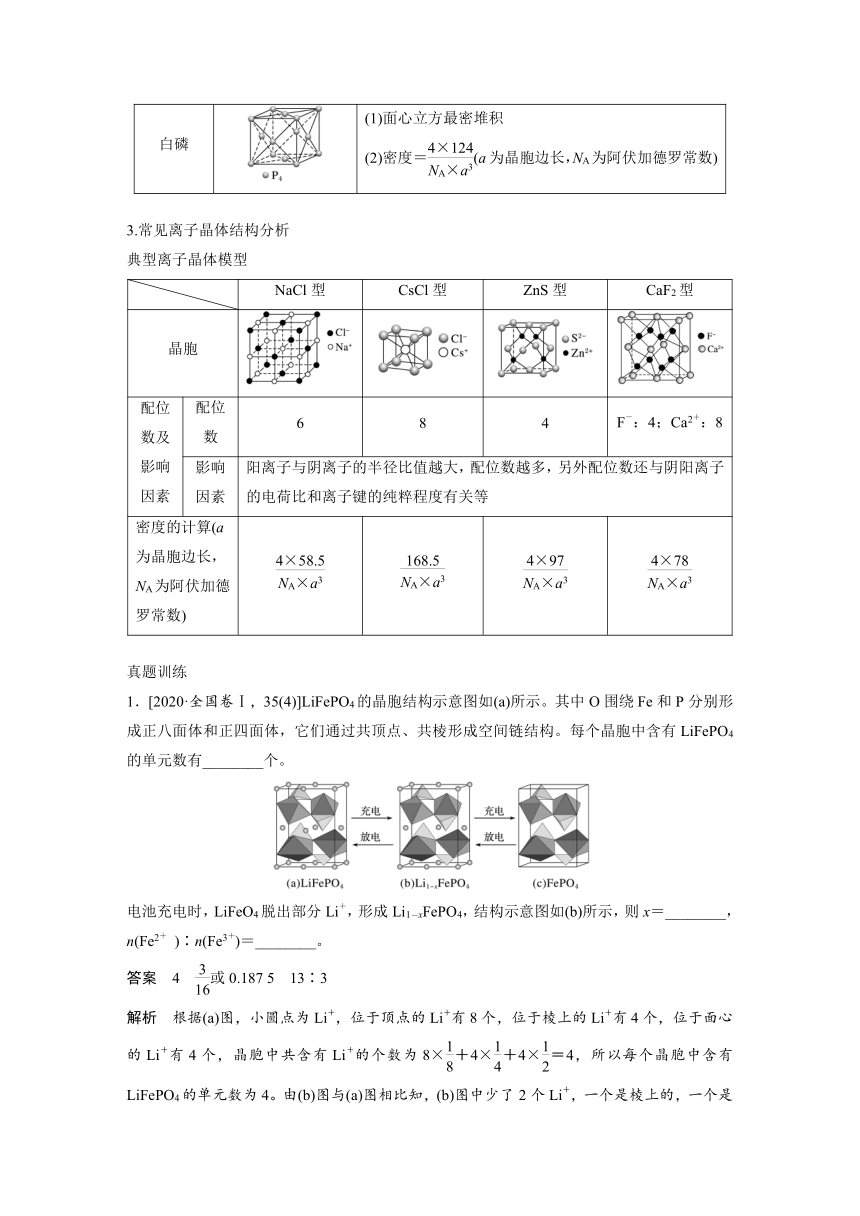

白磷
(1)面心立方最密堆积
(2)密度＝(a为晶胞边长，NA为阿伏加德罗常数)
3.常见离子晶体结构分析
典型离子晶体模型
NaCl型
CsCl型
ZnS型
CaF2型
晶胞
配位数及影响因素
配位数
6
8
4
F－：4；Ca2＋：8
影响因素
阳离子与阴离子的半径比值越大，配位数越多，另外配位数还与阴阳离子的电荷比和离子键的纯粹程度有关等
密度的计算(a为晶胞边长，NA为阿伏加德罗常数)
真题训练
1．[2020·全国卷Ⅰ，35(4)]LiFePO4的晶胞结构示意图如(a)所示。其中O围绕Fe和P分别形成正八面体和正四面体，它们通过共顶点、共棱形成空间链结构。每个晶胞中含有LiFePO4的单元数有________个。
电池充电时，LiFeO4脱出部分Li＋，形成Li1－xFePO4，结构示意图如(b)所示，则x＝________，n(Fe2＋
)∶n(Fe3＋)＝________。
答案　4　或0.187
5　13∶3
解析　根据(a)图，小圆点为Li＋，位于顶点的Li＋有8个，位于棱上的Li＋有4个，位于面心的Li＋有4个，晶胞中共含有Li＋的个数为8×＋4×＋4×＝4，所以每个晶胞中含有LiFePO4的单元数为4。由(b)图与(a)图相比知，(b)图中少了2个Li＋，一个是棱上的，一个是面心上的，所以(b)图中物质含Li＋的个数为8×＋3×＋3×＝，＝，x＝。设化合物中Fe2＋为y，Fe3＋为1－y，由化合物呈电中性，(1－)×1＋2y＋3(1－y)＝3，解得y＝，1－y＝，n(Fe2＋)∶n(Fe3＋)＝13∶3。

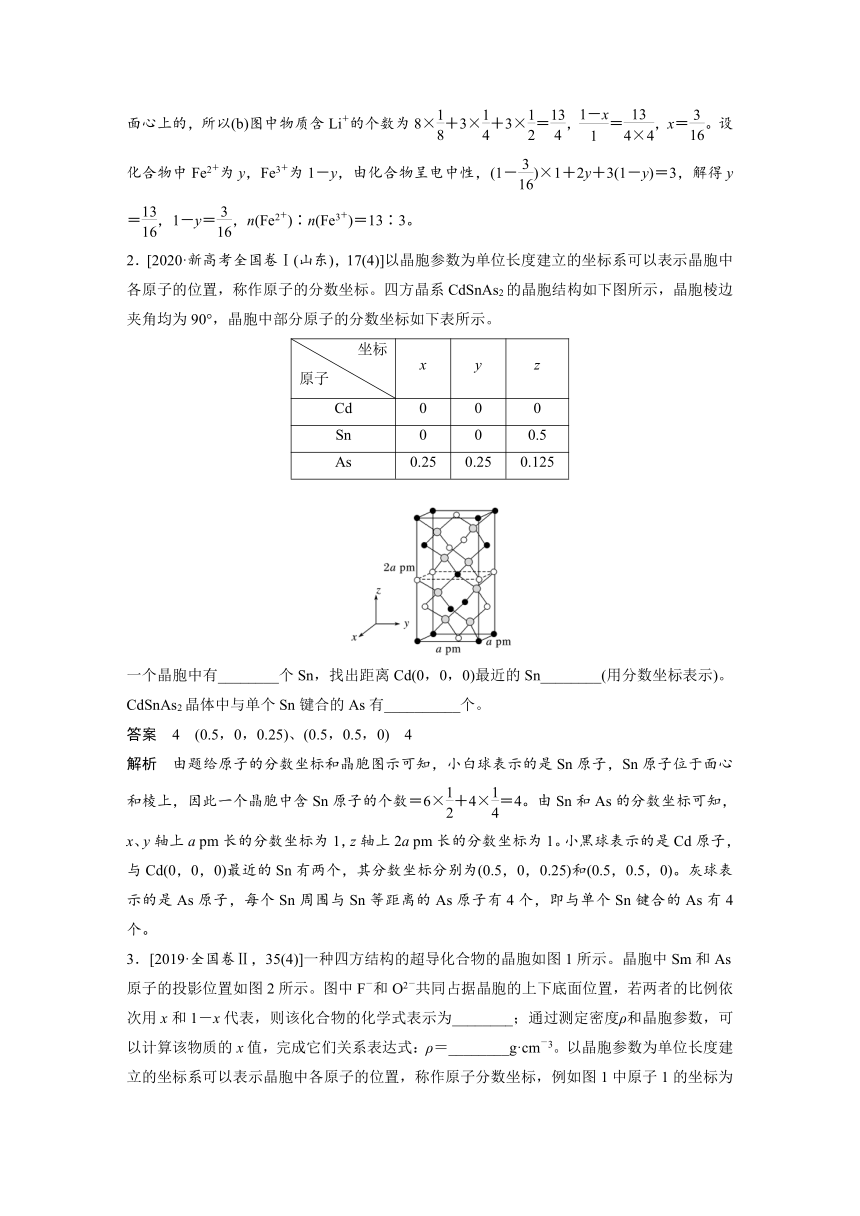

2．[2020·新高考全国卷Ⅰ(山东)，17(4)]以晶胞参数为单位长度建立的坐标系可以表示晶胞中各原子的位置，称作原子的分数坐标。四方晶系CdSnAs2的晶胞结构如下图所示，晶胞棱边夹角均为90°，晶胞中部分原子的分数坐标如下表所示。
坐标
原子
x
y
z
Cd
0
0
0
Sn
0
0
0.5
As
0.25
0.25
0.125
一个晶胞中有________个Sn，找出距离Cd(0，0，0)最近的Sn________(用分数坐标表示)。CdSnAs2晶体中与单个Sn键合的As有__________个。
答案　4　(0.5，0，0.25)、(0.5，0.5，0)　4
解析　由题给原子的分数坐标和晶胞图示可知，小白球表示的是Sn原子，Sn原子位于面心和棱上，因此一个晶胞中含Sn原子的个数＝6×＋4×＝4。由Sn和As的分数坐标可知，x、y轴上a
pm长的分数坐标为1，z轴上2a
pm长的分数坐标为1。小黑球表示的是Cd原子，与Cd(0，0，0)最近的Sn有两个，其分数坐标分别为(0.5，0，0.25)和(0.5，0.5，0)。灰球表示的是As原子，每个Sn周围与Sn等距离的As原子有4个，即与单个Sn键合的As有4个。

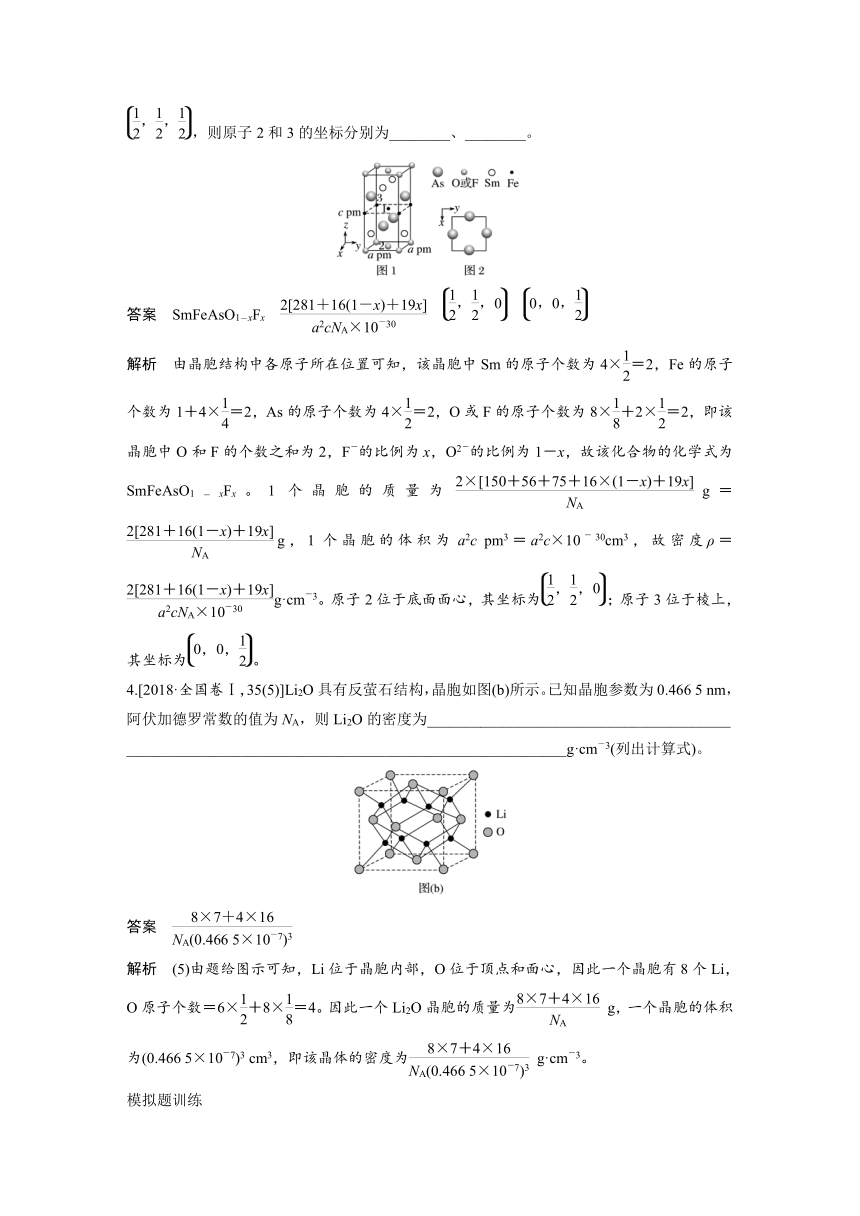

3．[2019·全国卷Ⅱ，35(4)]一种四方结构的超导化合物的晶胞如图1所示。晶胞中Sm和As原子的投影位置如图2所示。图中F－和O2－共同占据晶胞的上下底面位置，若两者的比例依次用x和1－x代表，则该化合物的化学式表示为________；通过测定密度ρ和晶胞参数，可以计算该物质的x值，完成它们关系表达式：ρ＝________g·cm－3。以晶胞参数为单位长度建立的坐标系可以表示晶胞中各原子的位置，称作原子分数坐标，例如图1中原子1的坐标为，则原子2和3的坐标分别为________、________。
答案　SmFeAsO1－xFx　　　
解析　由晶胞结构中各原子所在位置可知，该晶胞中Sm的原子个数为4×＝2，Fe的原子个数为1＋4×＝2，As的原子个数为4×＝2，O或F的原子个数为8×＋2×＝2，即该晶胞中O和F的个数之和为2，F－的比例为x，O2－的比例为1－x，故该化合物的化学式为SmFeAsO1－xFx。1个晶胞的质量为g＝g，1个晶胞的体积为a2c
pm3＝a2c×10－30cm3，故密度ρ＝g·cm－3。原子2位于底面面心，其坐标为；原子3位于棱上，其坐标为。
4.[2018·全国卷Ⅰ，35(5)]Li2O具有反萤石结构，晶胞如图(b)所示。已知晶胞参数为0.466
5
nm，阿伏加德罗常数的值为NA，则Li2O的密度为________________________________________
__________________________________________________________g·cm－3(列出计算式)。
答案　
解析　(5)由题给图示可知，Li位于晶胞内部，O位于顶点和面心，因此一个晶胞有8个Li，O原子个数＝6×＋8×＝4。因此一个Li2O晶胞的质量为
g，一个晶胞的体积为(0.466
5×10－7)3
cm3，即该晶体的密度为
g·cm－3。
模拟题训练

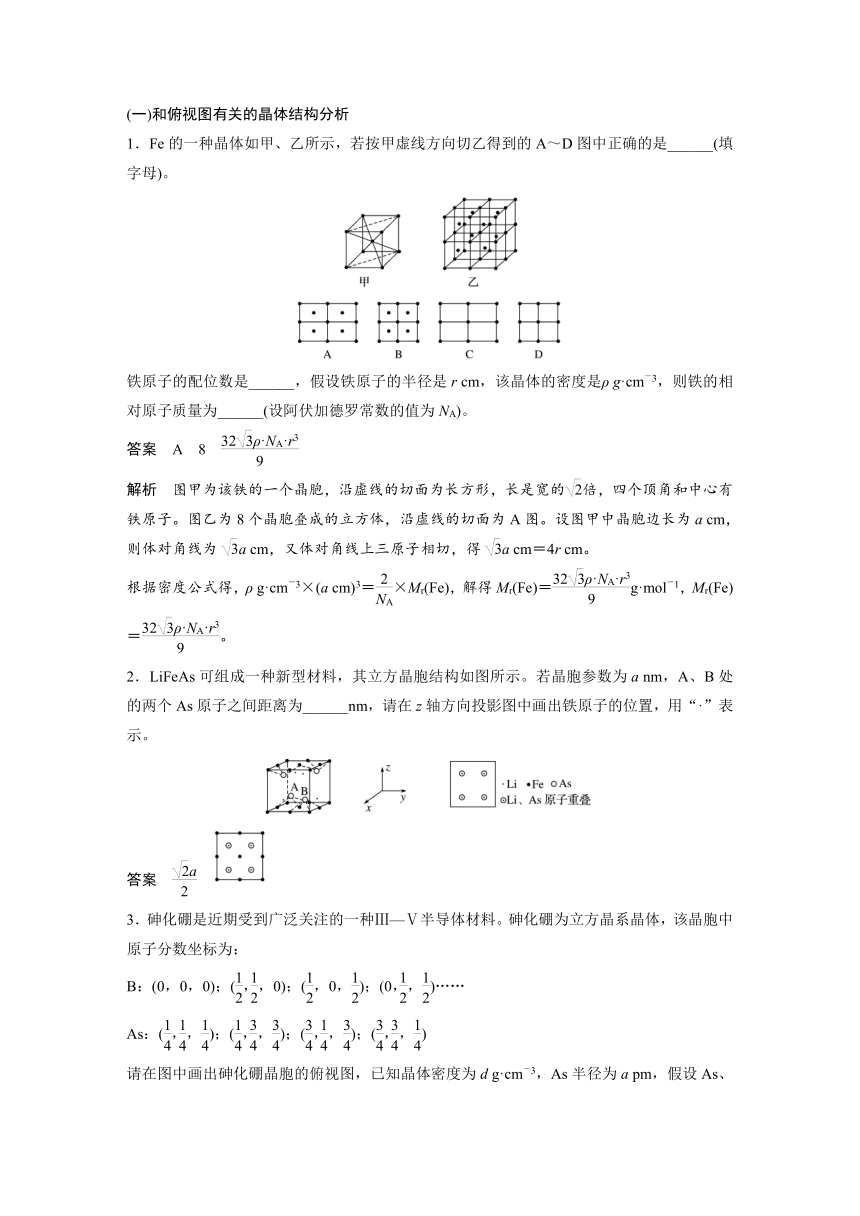

(一)和俯视图有关的晶体结构分析
1．Fe的一种晶体如甲、乙所示，若按甲虚线方向切乙得到的A～D图中正确的是______(填字母)。
铁原子的配位数是______，假设铁原子的半径是r
cm，该晶体的密度是ρ
g·cm－3，则铁的相对原子质量为______(设阿伏加德罗常数的值为NA)。
答案　A　8　
解析　图甲为该铁的一个晶胞，沿虚线的切面为长方形，长是宽的倍，四个顶角和中心有铁原子。图乙为8个晶胞叠成的立方体，沿虚线的切面为A图。设图甲中晶胞边长为a
cm，则体对角线为a
cm，又体对角线上三原子相切，得a
cm＝4r
cm。
根据密度公式得，ρ
g·cm－3×(a
cm)3＝×Mr(Fe)，解得Mr(Fe)＝g·mol－1，Mr(Fe)＝。
2．LiFeAs可组成一种新型材料，其立方晶胞结构如图所示。若晶胞参数为a
nm，A、B处的两个As原子之间距离为______nm，请在z轴方向投影图中画出铁原子的位置，用“·”表示。
答案　　
3．砷化硼是近期受到广泛关注的一种Ⅲ—Ⅴ半导体材料。砷化硼为立方晶系晶体，该晶胞中原子分数坐标为：
B：(0，0，0)；(，，0)；(，0，)；(0，，)……
As：(，，)；(，，)；(，，)；(，，)
请在图中画出砷化硼晶胞的俯视图，已知晶体密度为d
g·cm－3，As半径为a
pm，假设As、B原子相切，则B原子的半径为________pm(写计算表达式)。
答案　　××1010－a
解析　由各原子分数坐标可知，晶胞中B原子处于晶胞的顶点、面心位置，而As原子处于晶胞内部，处于B原子形成的正四面体体心位置，晶胞三维结构如图所示：(注：小球大小不代表原子大小)，投影时顶点原子形成正方形的顶点，左、右侧面及前、后面的面心原子投影处于正方形棱心，而上、下底面面心原子投影重合处于正方形的中心，As原子投影处于正方形内部且处于正方形对角线上(As原子投影、上下底面面心B原子投影将对角线4等分)，故砷化硼晶胞俯视图为；根据晶胞三维结构示意图可知，位于体对角线上的原子相切，即As原子和B原子的半径之和的四倍即体对角线的长度；根据均摊法，一个晶胞中As原子个数为4，B原子个数为8×＋6×＝4，所以晶胞的质量为
g＝
g，晶胞密度为d
g·cm－3，则晶胞的体积为cm3，则晶胞的边长为cm＝×1010pm，则晶胞的体对角线长度为××1010pm，所以B原子的半径为(××1010－a)
pm。
4．氮化镓是一种半导体材料。晶胞结构可看作金刚石晶胞内部的碳原子被N原子代替，顶点和面心的碳原子被Ga原子代替。
(1)与同一个Ga原子相连的N原子构成的立体构型为____________。
(2)以晶胞参数为单位长度建立的坐标系可以表示晶胞中各原子的位置，称作原子分数坐标。若沿y轴投影的晶胞中所有原子的分布图如图，则2、3、4原子的分数坐标不可能是________(填字母)。
a．(0.75，0.25，0.25)
b．(0.25，0.75，0.75)
c．(0.25，0.75，0.25)
d．(0.75，0.75，0.75)
(3)GaN原子中N和N原子核间距为a
pm，GaN摩尔质量为M
g·mol－1，阿伏加德罗常数的值为NA，则GaN晶体的密度为________g·cm－3(1
pm＝10－12m)。
答案　(1)正四面体形　(2)b　(3)
解析　(1)与同一个Ga原子相连的
N
原子，与4个顶点的距离相等，构成的立体构型为正四面体形。(2)根据1原子的分数坐标可知2、3、4原子的分数坐标分别为(0.25，0.75，0.25)、(0.75，0.25，0.25)、(0.75，0.75，0.75)，故选b。(3)设晶胞参数为x，则GaN
晶体中
N
和
N
的原子核间距为面上对角线长度的一半，即x＝a
pm，x＝a
pm＝a×10－10cm。在晶胞中，含有4个“GaN”，则GaN晶体的密度为＝g·cm－3。
5．硫化锂是目前正在研发的锂离子电池的新型固体电解质，为立方晶系晶体，其晶胞参数为a
pm。该晶胞中离子的分数坐标为：
硫离子：(0，0，0)；(，，0)；(，0，)；(0，，)；……
锂离子：(，，)；(，，)；(，，)；(，，)；……
(1)在图上画出硫化锂晶胞沿x轴投影的俯视图。
(2)硫离子的配位数为________。
(3)设NA为阿伏加德罗常数的值，硫化锂的晶体密度为________g·cm－3(列出计算表达式)。
答案　(1)　(2)8　(3)
解析　(1)根据硫离子的分数坐标参数，硫离子位于晶胞的面心、顶点；根据锂离子的分数坐标参数，锂离子位于晶胞的内部，结合坐标位置，则硫化锂晶胞沿x轴投影的俯视图为。(2)根据(1)中的分析，结合俯视图，从面心的S2－看，周围与之等距且最近的Li＋有8个，所以S2－的配位数为8。(3)1个晶胞中有S2－数目为8×＋6×＝4个，含有Li＋数目为8个，晶胞参数为a
pm，一个晶胞体积为V＝a3
pm3＝a3×10－30cm3，1
mol晶胞的体积为a3×10－30NA
cm3，1
mol晶胞质量为m＝4×46
g，所以晶体密度为ρ＝＝＝g·cm－3。
6．硅和碳在同一主族。下图为SiO2晶体中Si原子沿z轴方向在xy平面的投影图(即俯视图)，其中O原子略去，Si原子旁标注的数字表示每个Si原子位于z轴的高度，则SiA与SiB之间的距离是________nm。
答案　d
解析　根据图可知其三维模型为(图中黑球和白球均为硅原子，氧原子位于两个硅原子之间，省略)，图中
ABCD
四个Si原子形成正四面体结构，且AB距离等于AC距离，AC距离在底面投影为底面面对角线的一半，则SiA与SiB的距离＝×d
nm＝d
nm。
7．磷化硼晶胞的示意图如图甲所示，其中实心球表示P原子，空心球表示B原子，晶胞中P原子空间堆积方式为________；设阿伏加德罗常数的值为NA，晶胞参数为a
cm，磷化硼晶体的密度为________g·cm－3(列出计算式)；若磷化硼晶胞沿着体对角线方向的投影如图乙所示(虚线圆圈表示P原子的投影)，请在图乙中用实心圆点画出B原子的投影位置。
答案　面心立方最密堆积　　或
解析　磷化硼晶胞中，P原子分布在面心和顶点，由此可确定空间堆积方式为面心立方最密堆积；在磷化硼晶胞中，含有P原子的个数为×8＋×6＝4，含有B原子个数为4，由此可求出1个晶胞的质量，再由晶胞参数a
cm，可求出晶胞的体积，由此求出磷化硼晶体的密度ρ＝＝g·cm－3；若磷化硼沿着体对角线方向的投影如图乙所示(虚线圆圈表示P原子的投影)，则B原子与面心中的P原子间隔重叠，则在图乙中用实心圆点画出B原子的投影为或。
8．某储氢合金的结构属六方晶系，晶体结构及俯视图分别如图(a)、(b)所示，该储氢合金的化学式是________(填最简式)。已知该储氢合金晶胞底边长为a＝0.501
7
nm，高为c＝0.397
7
nm，设阿伏加德罗常数的值为NA，该晶体的密度为________g·cm－3(列出计算式)。
答案　LaNi5　
解析　根据晶体结构及俯视图可知，La位于晶胞的顶点和棱上，个数为4×＋4×＋2×＋2×＝2，Ni位于内部和面上，个数为12×＋4＝10，因此化学式为LaNi5；该储氢合金晶胞底边长为
a＝0.501
7
nm，高为c＝0.397
7
nm，则晶胞的体积为a×asin
60°×c＝a2c＝×(0.501
7×10－7)2×0.397
7×10－7cm3，图示晶体结构含有2个晶胞，晶胞的质量为
g＝
g，则晶体的密度＝＝
g·cm－3。
(二)“非立方系”晶体结构分析
9．天然硅酸盐组成复杂阴离子的基本结构单元是SiO四面体，如图(a)，通过共用顶角氧离子可形成链状、网状等结构，图(b)为一种无限长双链的多硅酸根，其中O与Si的原子数之比为________，化学式为________。
答案　2∶5.5　[Si4O11]
解析　n个SiO2通过共用顶角氧离子可形成双链结构，找出重复的结构单元，如图：，由于是双链，其中顶点氧占，O原子数为4×＋2＝4，Si原子数为4×＋6×＋4＋2＝11，其中Si与O的原子数之比为2∶5.5，化学式为[Si4O11]。
10．从石墨晶体结构示意图中截取石墨的晶胞如图所示，设阿伏加德罗常数为NA，已知sin
60°＝，石墨晶体的密度为________g·cm－3(列出计算式)。
答案　
解析　设晶胞的底边长为a
cm，高为h
cm，由图可知，晶胞中含4个C原子，石墨晶体的密度为ρ＝g·cm－3＝g·cm－3。
11．某种磁性氮化铁的结构如图所示，N
随机排列在Fe构成的正四面体空隙中。其中铁原子周围最近的铁原子个数为________；六棱柱底边长为a
cm，高为c
cm，阿伏加德罗常数的值为NA，则该磁性氮化铁的晶体密度为____g·cm－3(列出计算式)。
答案　12　
解析　氮化铁晶胞中，由观察可知，面心碳原子与结构单元中6个顶点Fe原子相邻，且与内部3个Fe原子也相邻，密置层为ABAB…方式排列，其中铁原子周围最近的铁原子的个数为12；六棱柱底边长为a
cm，高为c
cm，阿伏加德罗常数的值为NA，则该磁性氮化铁的晶体密度为ρ＝＝g·cm－3＝g·cm－3。
12．一种类石墨的聚合物半导体g－C3N4，其单层平面结构如图1，晶胞结构如图2。
(1)g－C3N4中氮原子的杂化类型是________。
(2)根据图2，在图1中用平行四边形画出一个最小重复单元。
(3)已知该晶胞的体积为V
cm3，中间层原子均在晶胞内部。设阿伏加德罗常数的值为NA，则g－C3N4的密度为________g·cm－3。
答案　(1)sp2杂化　(2)　(3)
解析　(1)该物质中N原子价层电子对数为3，根据价电子对互斥理论判断N原子杂化类型为sp2杂化。(2)由图2可知，重复的结构单元为六元环和外加三个N原子形成的结构，如图所示：。(3)由均摊法可知，该晶胞中N原子个数＝8×＋8×＋2×＋4＝8，C原子个数＝3＋6×＝6，1个晶胞的质量＝g，密度ρ＝＝
g·cm－3。
13．Fe与S形成的一种化合物晶体的结构如图所示，六棱柱底边边长为a
pm，高为c
pm，阿伏加德罗常数的值为NA，该Fe、S化合物晶体的密度为________g·cm－3(列出计算式)。
答案　×1030
解析　根据图分析得出S个数为12×＋6×＋2×＋1＝6，Fe个数为6，化学式为FeS，晶体的结构如图所示，六棱柱底边边长为a
pm，底边面积为6×××(a×10－10)2
cm2，高为c
pm，阿伏加德罗常数的值为NA，该Fe、S化合物晶体的密度为ρ＝＝
g·cm－3＝×1030
g·cm－3。
14．某含铜化合物的晶胞如图所示，晶胞上下底面为正方形，侧面与底面垂直。则晶胞中每个Cu原子与________个S原子相连，含铜化合物的化学式为________。设NA为阿伏加德罗常数的值，则该晶胞的密度为________g·cm－3(用含a、b、NA的代数式表示)。
答案　4　CuFeS2　
解析　晶胞中S原子位于晶胞内部，原子数目为8，Fe原子6个位于面上，4个位于棱上，Fe原子数目为＝6×＋4×＝4，Cu原子4个位于面上、1个位于内部、8个位于顶点上，原子数目为4×＋8×＋1＝4，晶体中Cu、Fe、S原子数目之比4∶4∶8＝1∶1∶2，故该晶体的化学式为CuFeS2。晶胞质量m＝×4
g，晶胞体积V＝(a×10－10cm)2×b×10－10cm，晶体密度ρ＝(×4
g)÷[(a×10－10cm)2×b×10－10cm]
＝
g·cm－3。
