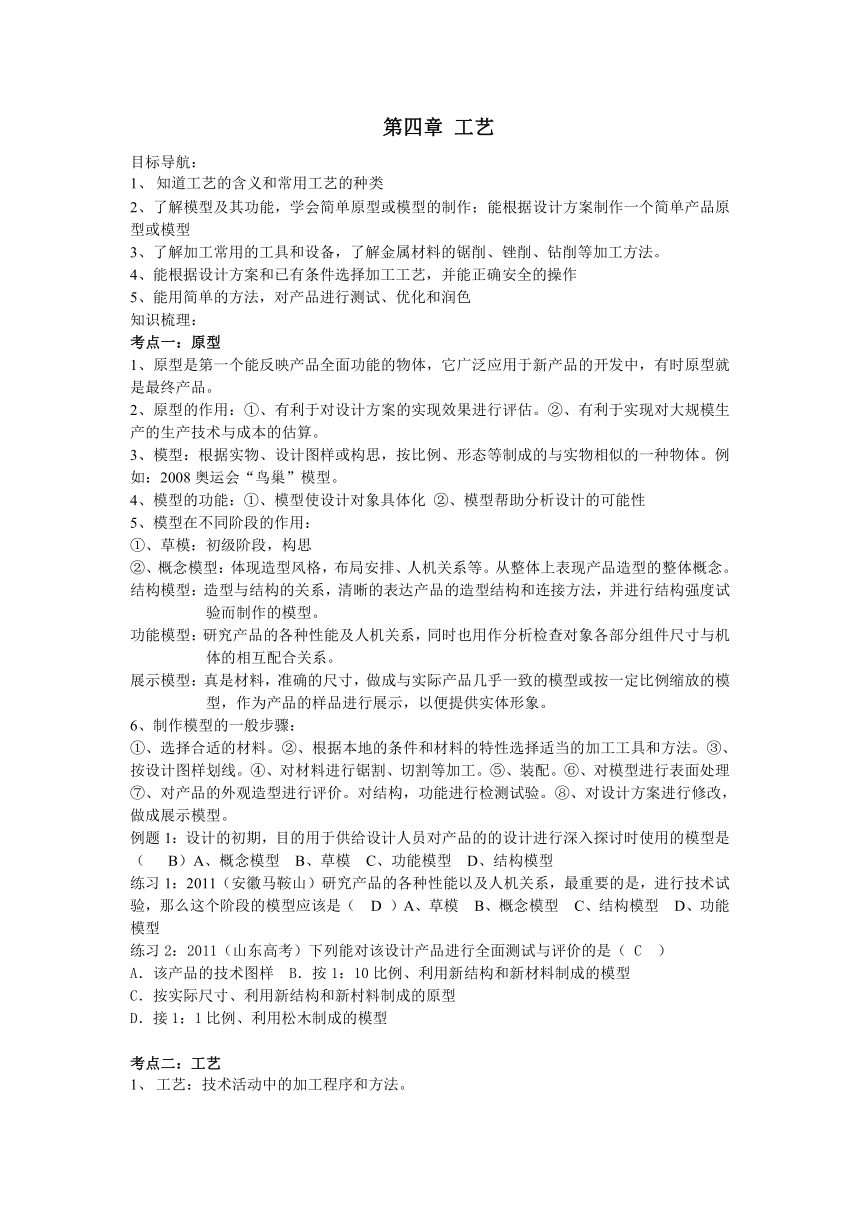

第四章 工艺
目标导航：
知道工艺的含义和常用工艺的种类
2、了解模型及其功能，学会简单原型或模型的制作；能根据设计方案制作一个简单产品原型或模型
3、了解加工常用的工具和设备，了解金属材料的锯削、锉削、钻削等加工方法。
4、能根据设计方案和已有条件选择加工工艺，并能正确安全的操作
5、能用简单的方法，对产品进行测试、优化和润色
知识梳理：
考点一：原型
1、原型是第一个能反映产品全面功能的物体，它广泛应用于新产品的开发中，有时原型就是最终产品。
2、原型的作用：①、有利于对设计方案的实现效果进行评估。②、有利于实现对大规模生产的生产技术与成本的估算。
3、模型：根据实物、设计图样或构思，按比例、形态等制成的与实物相似的一种物体。例如：2008奥运会“鸟巢”模型。
4、模型的功能：①、模型使设计对象具体化 ②、模型帮助分析设计的可能性
5、模型在不同阶段的作用：
①、草模：初级阶段，构思
②、概念模型：体现造型风格，布局安排、人机关系等。从整体上表现产品造型的整体概念。
结构模型：造型与结构的关系，清晰的表达产品的造型结构和连接方法，并进行结构强度试验而制作的模型。
功能模型：研究产品的各种性能及人机关系，同时也用作分析检查对象各部分组件尺寸与机体的相互配合关系。
展示模型：真是材料，准确的尺寸，做成与实际产品几乎一致的模型或按一定比例缩放的模型，作为产品的样品进行展示，以便提供实体形象。
6、制作模型的一般步骤：
①、选择合适的材料。②、根据本地的条件和材料的特性选择适当的加工工具和方法。③、按设计图样划线。④、对材料进行锯割、切割等加工。⑤、装配。⑥、对模型进行表面处理⑦、对产品的外观造型进行评价。对结构，功能进行检测试验。⑧、对设计方案进行修改，做成展示模型。
例题1：设计的初期，目的用于供给设计人员对产品的的设计进行深入探讨时使用的模型是（ B）A、概念模型 B、草模 C、功能模型 D、结构模型
练习1：2011（安徽马鞍山）研究产品的各种性能以及人机关系，最重要的是，进行技术试验，那么这个阶段的模型应该是（ D ）A、草模 B、概念模型 C、结构模型 D、功能模型
练习2：2011（山东高考）下列能对该设计产品进行全面测试与评价的是（ C ）
A．该产品的技术图样 B．按1：10比例、利用新结构和新材料制成的模型
C．按实际尺寸、利用新结构和新村料制成的原型
D．接1：1比例、利用松木制成的模型
考点二：工艺
工艺：技术活动中的加工程序和方法。

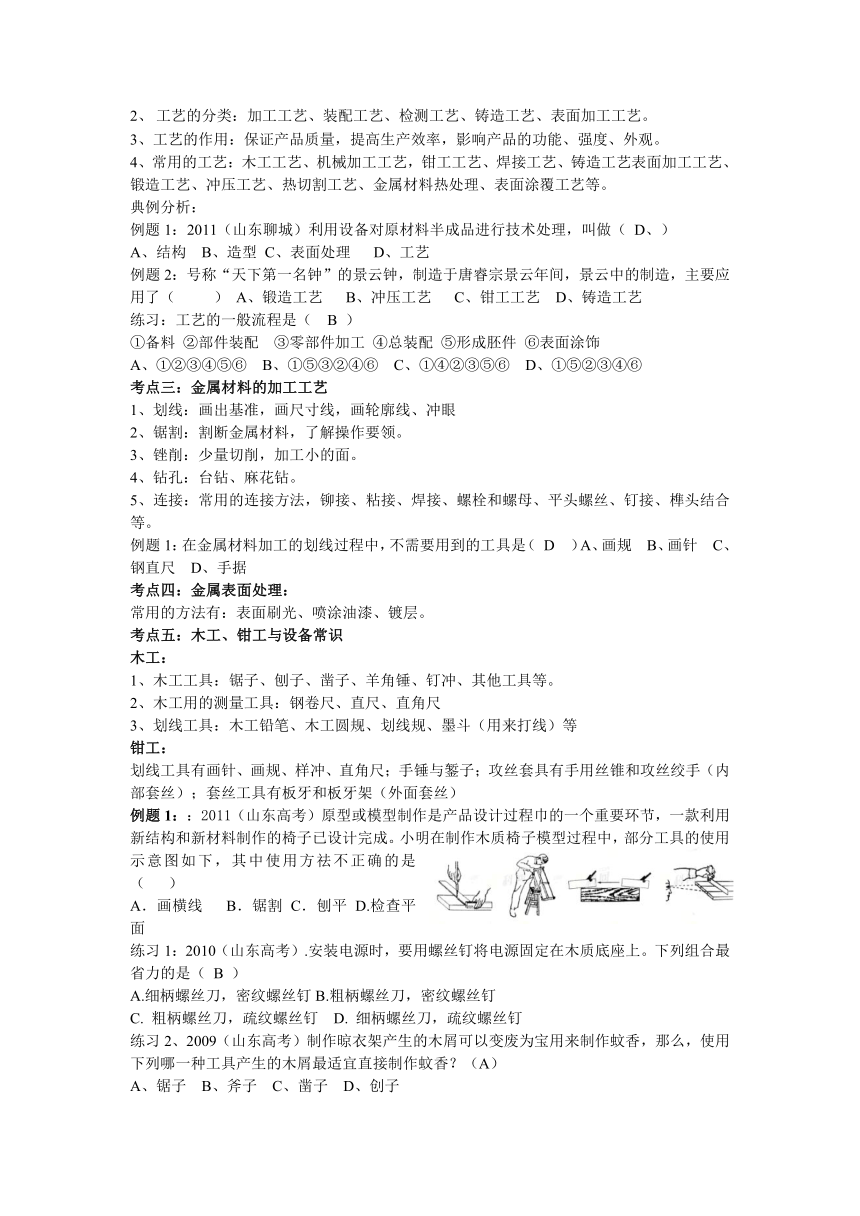

工艺的分类：加工工艺、装配工艺、检测工艺、铸造工艺、表面加工工艺。
3、工艺的作用：保证产品质量，提高生产效率，影响产品的功能、强度、外观。
4、常用的工艺：木工工艺、机械加工工艺，钳工工艺、焊接工艺、铸造工艺表面加工工艺、锻造工艺、冲压工艺、热切割工艺、金属材料热处理、表面涂覆工艺等。
典例分析：
例题1：2011（山东聊城）利用设备对原材料半成品进行技术处理，叫做（ D、）
A、结构 B、造型 C、表面处理 D、工艺
例题2：号称“天下第一名钟”的景云钟，制造于唐睿宗景云年间，景云中的制造，主要应用了（ ） A、锻造工艺 B、冲压工艺 C、钳工工艺 D、铸造工艺
练习：工艺的一般流程是（ B ）
①备料 ②部件装配 ③零部件加工 ④总装配 ⑤形成胚件 ⑥表面涂饰
A、①②③④⑤⑥ B、①⑤③②④⑥ C、①④②③⑤⑥ D、①⑤②③④⑥
考点三：金属材料的加工工艺
1、划线：画出基准，画尺寸线，画轮廓线、冲眼
2、锯割：割断金属材料，了解操作要领。
3、锉削：少量切削，加工小的面。
4、钻孔：台钻、麻花钻。
5、连接：常用的连接方法，铆接、粘接、焊接、螺栓和螺母、平头螺丝、钉接、榫头结合等。
例题1：在金属材料加工的划线过程中，不需要用到的工具是（ D ）A、画规 B、画针 C、钢直尺 D、手据
考点四：金属表面处理：
常用的方法有：表面刷光、喷涂油漆、镀层。
考点五：木工、钳工与设备常识
木工：
1、木工工具：锯子、刨子、凿子、羊角锤、钉冲、其他工具等。
2、木工用的测量工具：钢卷尺、直尺、直角尺
3、划线工具：木工铅笔、木工圆规、划线规、墨斗（用来打线）等
钳工：
划线工具有画针、画规、样冲、直角尺；手锤与錾子；攻丝套具有手用丝锥和攻丝绞手（内部套丝）；套丝工具有板牙和板牙架（外面套丝）
例题1：：2011（山东高考）原型或模型制作是产品设计过程巾的一个重要环节，一款利用新结构和新材料制作的椅子已设计完成。小明在制作木质椅子模型过程中，部分工具的使用示意图如下，其中使用方祛不正确的是（ ）
A．画横线 B．锯割 C．刨平 D.检查平面
练习1：2010（山东高考）.安装电源时，要用螺丝钉将电源固定在木质底座上。下列组合最省力的是（ B ）
A.细柄螺丝刀，密纹螺丝钉B.粗柄螺丝刀，密纹螺丝钉
C. 粗柄螺丝刀，疏纹螺丝钉 D. 细柄螺丝刀，疏纹螺丝钉
练习2、2009（山东高考）制作晾衣架产生的木屑可以变废为宝用来制作蚊香，那么，使用下列哪一种工具产生的木屑最适宜直接制作蚊香？（A）
A、锯子 B、斧子 C、凿子 D、创子
考点六：技术测试：
一件新产品设计出来后，它的设计是否科学合理，性能和质量是否符合要求，需要技术测试来验证，它包括技术检测和技术试验。包括施工前的测试，施工中的测试和生产成品的测试。考点七：优化
优化包括：方案优化、改进设计、外观美化
考点八：产品设计的步骤：
1、发现与明确问题2、制定设计方案 3、模型或原型的制作 4、方案优化5、产品的使用说明
典例分析：
1、18岁的高三学生周浩发现市场上存在“注水肉”现象，经过一年多的努力，设计发明了一仪器，只要把这种仪器往肉里一插，“注水肉马上现形，他的根据是肉和水都是导电体，但是导电率不同，他边实验边改进最终制作了这台仪器。试分析他主要经历了那些环节（ D ）
A、发现与明确问题，制定设计方案 B、制作模型或原型 C、测试评估和优化 产品的使用说明 D、经历了以上全部环节
跟踪监测：
1、用一正方形铁板制作我们通常用的六角形螺母如图示：
用到的工具是（ C ）
①钢尺 ②画针 ③台虎钳 ④画规 ⑤锉刀 ⑥钻头 ⑦丝锥 ⑧钢锯 ⑨板牙
A、①②③④⑤⑥⑦⑨ B、①②③④⑤⑦⑧⑨ C、①②③④⑤⑥⑦⑧ D、①②③⑤⑥⑦⑧⑨
2、刨子是木工常用的工具，刨身越 长 、（长或短）越能将材料刨的平直。
3、自行车的论条一段在轴盘上，另一端在轮圈的空心螺丝上，辐条主要承受的力是（A ）
A、拉力 B、压力 C、弯曲力 D、扭转力
4、在设计某些产品中，采用技术规范原则，主要体现在那些方面？（ D ）
①方便交流 ②便于某些零件的互换 ③给人美的感受 ④价格贵不经济 ⑤保证各种质量 ⑥保证安全少出事故
A、①②③④ B\③④⑤⑥ C、①③⑤⑥ D、①②⑤⑥
5、一目产品加工公司欲购买大量木材加工生肖艺术品，最好用（ D ）
A、杉木 B、松木 C、柳木 D、梨木
6、要想在木质材料上开榫眼，不需要用到的工具是（ B ）
A、木工凿子 B、木工刨子 C、羊角锤 D、木工尺
7、在利用手工工具制造螺丝杆的时候用到的工具是（ C ）
A、锤和錾子 B、锉刀和样冲 C、受用丝锥和攻丝绞手 D、板牙和板牙架
8、在用手据进行锯割时，下列说法不正确的是（ B ）
A、右手满握锯柄，左手轻扶前端 B、在拉锯和回拉时，压力要均匀
C、锯条的形成要长，用到锯条的有效长度 D、回拉较推锯少快，要有节奏
9、塑料编织袋的生产是温州的龙头企业，下列生产工艺最为合理的是（ D ）
①热熔 ②配料 ③编织 ④拉丝 ⑤裁缝印刷等表面处理
A、①②③④⑤ B、②①③④⑤ C、①②④③⑤ D、②①④③⑤
10、小明制作台灯需要截取、加工一段钢管，应选用的工具是（ ③④⑥ ）
① ② ③ ④ ⑤ ⑥
11、手工制作菜刀一般有一下几个环节，合理的流程是（ B ）
①加热锻打成型 ②淬火 ③制刃 ④安装木手柄
A、①②③④ B、①③②④ C、③①④② D、②①③④
12、欲在后铁板上制定位置打一个空，需要用到的工具是（A ）
①画规 ②角尺 ③画针 ④样冲 ⑤手据 ⑥台钻 ⑦钢锉 ⑧铁锤
A、①②③④⑥⑧ B、②③④⑥⑧ C、①④⑥⑦⑧ D、②③④⑤⑥⑦
13、下列关于在金属材料上钻孔的要求中，错误的是（ A ）
A、操作要集中注意力并带好防护手套 B、操作时戴好防护眼镜 C、要用台虎钳或手钳加紧工件 D、不用手直接扶持小工件或薄工件
14、2008年，汶川大地震，从总理到普通志愿者出现了许多可歌可泣的故事。孙国雨是高二学生，他结合设计的一般过程——制定设计方案——收集信息的有关内容，收集了丰富的材料并整理成册。同学们深受教育，如果你是这位同学，你通过什么渠道收集信息？（问卷调查、询问访谈、文献法或调查、专家咨询、查阅图书资料、收听广播电视及浏览互联网等）
15、2008（山东高考）节约用水应从身边做起。某同学设计了能使生活废水充分利用的冲厕方案。请据图回答以下问题：
（1）废水储水池的底部位置应该＿（高于、低于、等于）冲厕水箱的设定水位。
(2）说明阀门l不能省略的原因。(3）木制支架是否为稳定结构？(4）制作木制支架需要哪些工具？①锯子②刨子③台钳④凿子⑤螺丝刀 A.①②③ B.①③⑤ C. ③④⑤ D. ①②④
15、(l）①高于 ②等于 答出上述任意一条即可。(2）当使用自来水冲厕时．防止自来水进人废水储水池．(3）是(4）D
