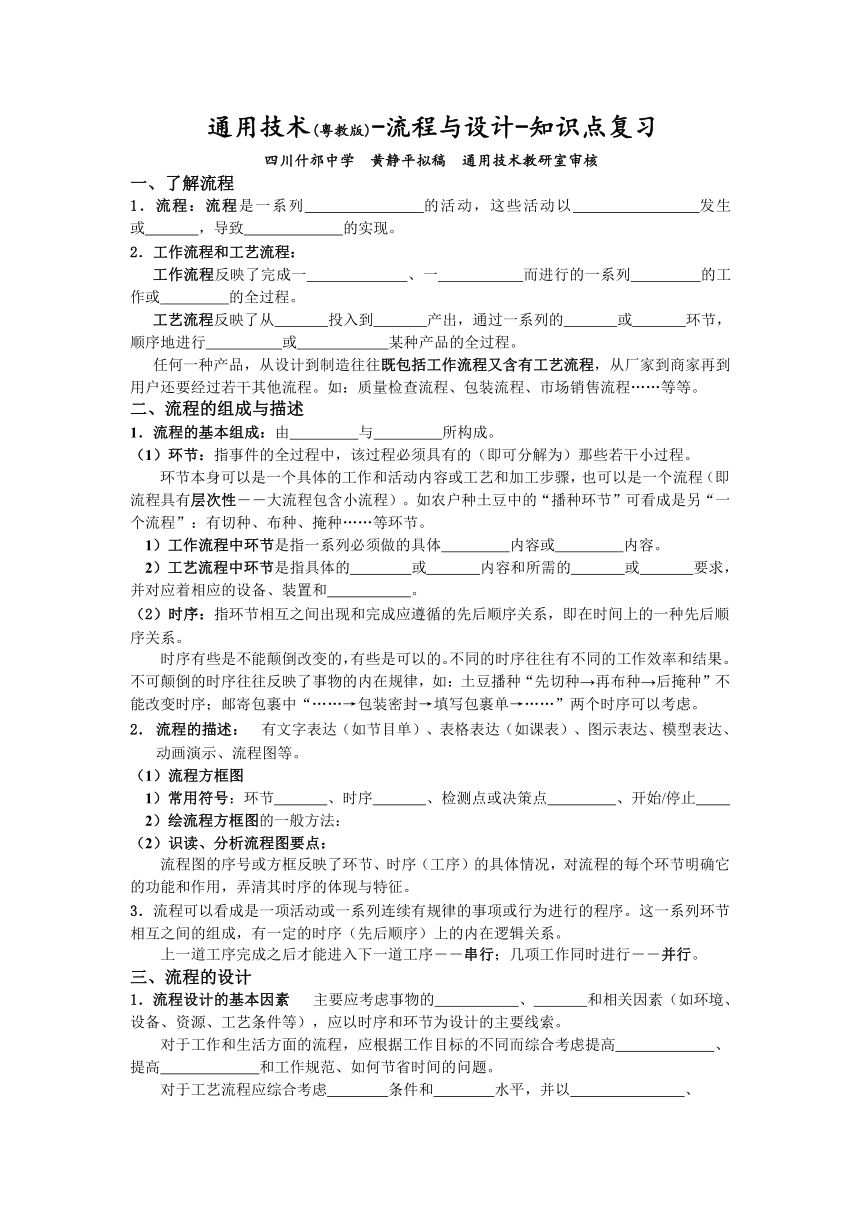

通用技术(粤教版)-流程与设计-知识点复习
四川什邡中学　黄静平拟稿　通用技术教研室审核
一、了解流程
1．流程：流程是一系列 　　　　　 的活动，这些活动以 　　　　　　发生或 　　，导致 　　　　　的实现。
2．工作流程和工艺流程：
工作流程反映了完成一 　　　　　、一 　　　　而进行的一系列 　　　的工作或 　　　　的全过程。
工艺流程反映了从 　　投入到 　　产出，通过一系列的 　　或 　　环节，顺序地进行 　　　　或　　　　　　某种产品的全过程。
任何一种产品，从设计到制造往往既包括工作流程又含有工艺流程，从厂家到商家再到用户还要经过若干其他流程。如：质量检查流程、包装流程、市场销售流程……等等。
二、流程的组成与描述
1．流程的基本组成：由 　 　　与 　　　所构成。
（1）环节：指事件的全过程中，该过程必须具有的（即可分解为）那些若干小过程。
环节本身可以是一个具体的工作和活动内容或工艺和加工步骤，也可以是一个流程（即流程具有层次性――大流程包含小流程）。如农户种土豆中的“播种环节”可看成是另“一个流程”：有切种、布种、掩种……等环节。
1）工作流程中环节是指一系列必须做的具体 　　　内容或 　　　内容。
2）工艺流程中环节是指具体的 　　　或 　　内容和所需的 　　或 　　要求，并对应着相应的设备、装置和 　　　　。
（2）时序：指环节相互之间出现和完成应遵循的先后顺序关系，即在时间上的一种先后顺序关系。
时序有些是不能颠倒改变的，有些是可以的。不同的时序往往有不同的工作效率和结果。不可颠倒的时序往往反映了事物的内在规律，如：土豆播种“先切种→再布种→后掩种”不能改变时序；邮寄包裹中“……→包装密封→填写包裹单→……”两个时序可以考虑。
流程的描述：　有文字表达（如节目单）、表格表达（如课表）、图示表达、模型表达、动画演示、流程图等。
（1）流程方框图
1）常用符号：环节 　　、时序 　　、检测点或决策点 　　　、开始/停止 　　　　
2）绘流程方框图的一般方法：
（2）识读、分析流程图要点：
流程图的序号或方框反映了环节、时序（工序）的具体情况，对流程的每个环节明确它的功能和作用，弄清其时序的体现与特征。
3．流程可以看成是一项活动或一系列连续有规律的事项或行为进行的程序。这一系列环节相互之间的组成，有一定的时序（先后顺序）上的内在逻辑关系。
上一道工序完成之后才能进入下一道工序――串行；几项工作同时进行――并行。
三、流程的设计
1．流程设计的基本因素 主要应考虑事物的 　　　　、 　　和相关因素（如环境、设备、资源、工艺条件等），应以时序和环节为设计的主要线索。
对于工作和生活方面的流程，应根据工作目标的不同而综合考虑提高 　　　　　、
提高 　 　　　　和工作规范、如何节省时间的问题。
对于工艺流程应综合考虑　　　　条件和 　　　水平，并以 　　　　　　、
　　　 　　　、 　　　　　　、 　　　　　　等为目标进行设计。
2．流程设计的步骤
①了解设计的目的，明确设计目标； ②分析流程的各种因素，确定流程的各个环节和时序，初步画出流程图； ③模拟或测试流程的运行情况并进行修改调整；④写出说明书。
四、流程的改进（或优化）设计
1．流程改进（或优化）的目的：提高 、 和 ，降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
2．流程改进（或优化）的步骤和方法
（1）步骤：①分析流程的现状； ②确定改进（或优化）的目标和要求； ③确定改进（或优化）的方案。
（2）方法：①对环节进行改进（或优化）（如合并、删减等）； ②对时序进行改进（或优化）； ③对环节和时序都进行改进（或优化）。
（3）常见项目：①工期改进（或优化）（工期改进（或优化）目的是为了缩短加工时间。主要手段是在不改变工艺的条件下，将某些环节的串行改为并行）；②工艺改进（或优化）；③成本改进（或优化）；④技术改进（或优化）；⑤质量改进（或优化）。
3．流程改进（或优化）的条件：（1）内部条件；（2）外部条件；
4．流程改进（或优化）过程应注意综合平衡
【例1】。下列关于流程的描述错误的是（ 　 　）
A．两个或两个以上的环节就能构成流程　
B．流程是具有层次性的，大流程中包含小流程
C．任何流程都包含两个基本的要素：环节和时序
D．流程反映了一定的环节，体现出一定的时序
【例2】。将电线接入插座的操作环节如图所示。正确的操作流程是 （　　　）
A．⑤一①一②一④一③ B．⑤一②一①一④一③
C．②一①一⑤一④一③ D．②一①一④一⑤一③
【例3】。关于流程改进（或优化），下列叙述正确的是(　　 )
A．流程优化一定要减少工期 　　 B．流程优化一定要减少环节
Ｃ．流程优化必定要减少环节或减少工期 D．流程优化可能要增加环节
【例4】。指纹锁的工作原理是通过提取指纹图像的特征进行身份识别。指纹锁的工作流程可以分为下列几个步骤，正确的流程应该是（ 　 ）
① 指纹图像采集 ② 指纹图像处理 ③ 控制门锁开启　④ 指纹图像特征值的匹配 ⑤ 指纹图像特征提取
Ａ．①②⑤④③ Ｂ．①⑤②④③ Ｃ．①②③④⑤ Ｄ．①④⑤②③
【例5】。工艺的一般过程中有下列几项，①备料②部件装配③零部件加工④总装配⑤形成坯件⑥表面涂饰。其中正确的流程是：（　　　）
Ａ．①②③④⑤⑥ Ｂ．①⑤③②④⑥ Ｃ．①④②③⑤⑥ Ｄ．①⑤②③④⑥
