第二单元

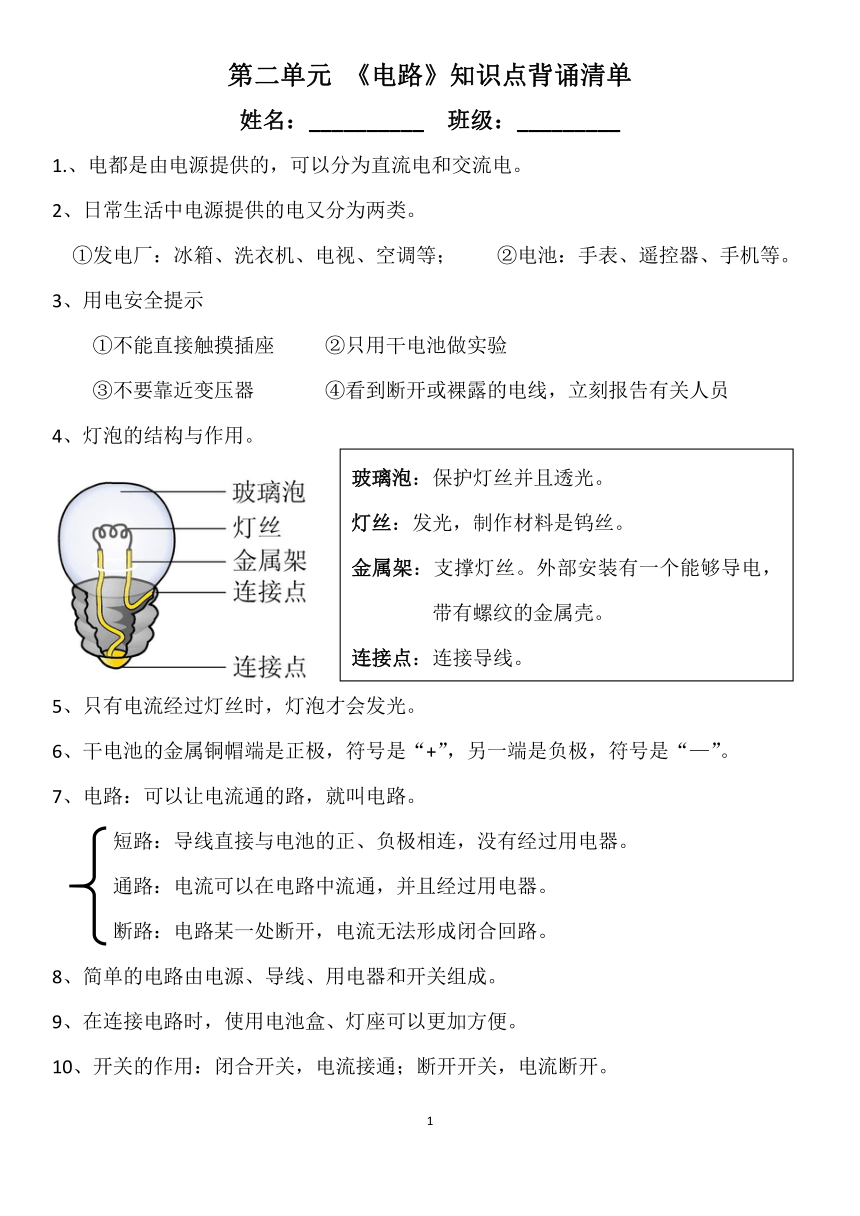

《电路》知识点背诵清单
姓名：__________
班级：_________
1.、电都是由电源提供的，可以分为直流电和交流电。
2、日常生活中电源提供的电又分为两类。
①发电厂：冰箱、洗衣机、电视、空调等；
②电池：手表、遥控器、手机等。
3、用电安全提示
①不能直接触摸插座
②只用干电池做实验
③不要靠近变压器
④看到断开或裸露的电线，立刻报告有关人员
4、灯泡的结构与作用。
5、只有电流经过灯丝时，灯泡才会发光。
6、干电池的金属铜帽端是正极，符号是“+”，另一端是负极，符号是“—”。
7、电路：可以让电流通的路，就叫电路。
短路：导线直接与电池的正、负极相连，没有经过用电器。
通路：电流可以在电路中流通，并且经过用电器。
断路：电路某一处断开，电流无法形成闭合回路。
8、简单的电路由电源、导线、用电器和开关组成。
9、在连接电路时，使用电池盒、灯座可以更加方便。
10、开关的作用：闭合开关，电流接通；断开开关，电流断开。
11、电流通过导线从电池的正极流出，经过用电器，回到电池的负极。
12、画简单电路图。
①常见的电路元件符号
电池
导线
灯泡
开关
(1)元件位置安排要适当，分布要均匀。
(2)元件不要画在拐角处。
(3)整个电路图呈长方形，有棱有角，导线要横平竖直。
13、电路可能出现的故障。
①连接故障：灯座松了、电池盒松了、导线没连接好、开关松了
②元件故障：小灯泡坏了、电池没电了、导线断了、灯座坏了、电池盒坏了
14、检查电路故障的方法。
检查法
替换法
检测法
检查电路中的连接是否完好。将电路元件拧紧就可以试出来。
用另外的完好的电路元件来替换电路中的材料。
用电路检测器检测电路中的故障。
用于检查连接故障
用于检查元件故障
15、使用电路检测器的要求。
①检测电路前，先自检，再取出故障电路中的电池，并拆开故障电路；
②检测的先后顺序为：电池、灯泡、导线和其它元件；
③为了实验的准确性，重复检测2次；
④不能用电路检测器检测家用220V的电器电路。
玻璃泡：保护灯丝并且透光。
灯丝：发光，制作材料是钨丝。
金属架：支撑灯丝。外部安装有一个能够导电，带有螺纹的金属壳。
连接点：连接导线。
②基本要求（尺规作图）
②基本要求
