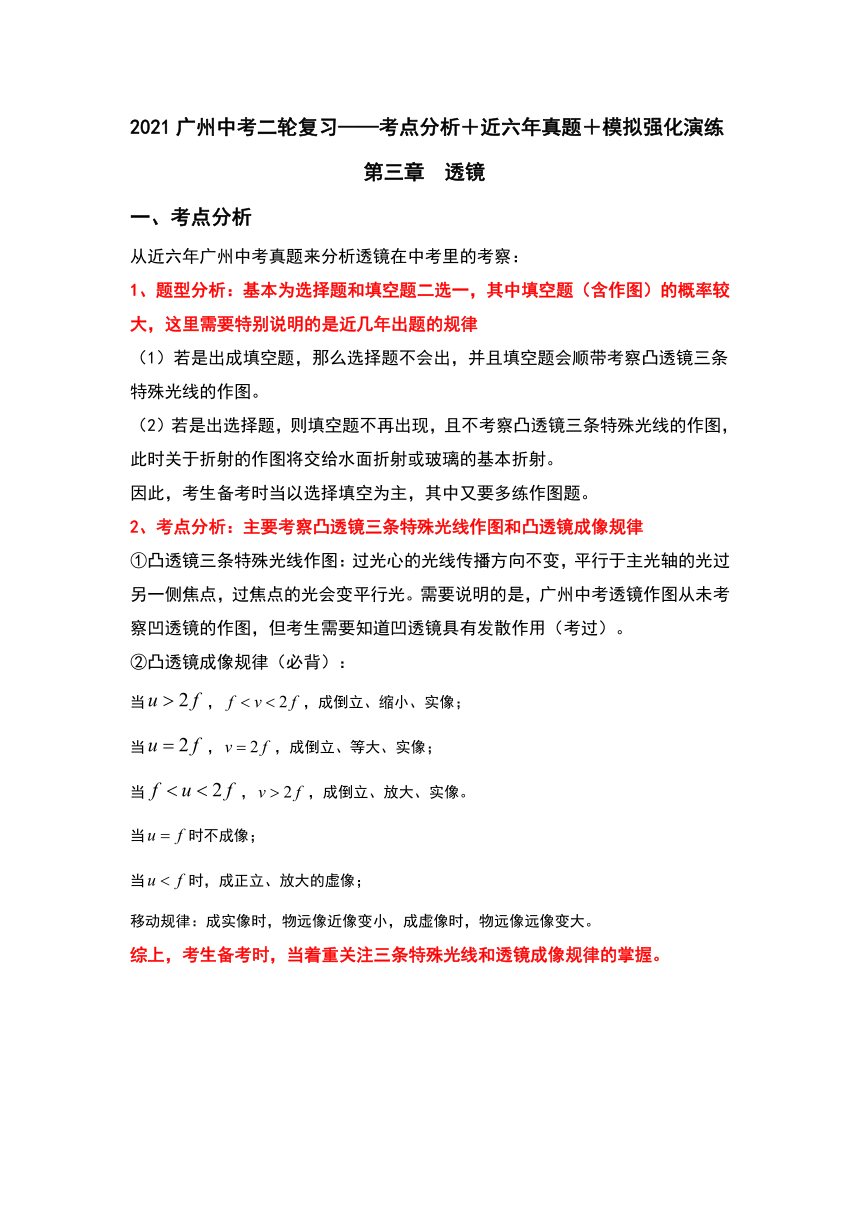

2021广州中考二轮复习——考点分析＋近六年真题＋模拟强化演练
第三章 透镜
一、考点分析
从近六年广州中考真题来分析透镜在中考里的考察：
1、题型分析：基本为选择题和填空题二选一，其中填空题（含作图）的概率较大，这里需要特别说明的是近几年出题的规律
（1）若是出成填空题，那么选择题不会出，并且填空题会顺带考察凸透镜三条特殊光线的作图。
（2）若是出选择题，则填空题不再出现，且不考察凸透镜三条特殊光线的作图，此时关于折射的作图将交给水面折射或玻璃的基本折射。
因此，考生备考时当以选择填空为主，其中又要多练作图题。
2、考点分析：主要考察凸透镜三条特殊光线作图和凸透镜成像规律
①凸透镜三条特殊光线作图：过光心的光线传播方向不变，平行于主光轴的光过另一侧焦点，过焦点的光会变平行光。需要说明的是，广州中考透镜作图从未考察凹透镜的作图，但考生需要知道凹透镜具有发散作用（考过）。
②凸透镜成像规律（必背）：
当false，false，成倒立、缩小、实像；
当false，false，成倒立、等大、实像；
当false，false，成倒立、放大、实像。
当false时不成像；
当false时，成正立、放大的虚像；
移动规律：成实像时，物远像近像变小，成虚像时，物远像远像变大。
综上，考生备考时，当着重关注三条特殊光线和透镜成像规律的掌握。

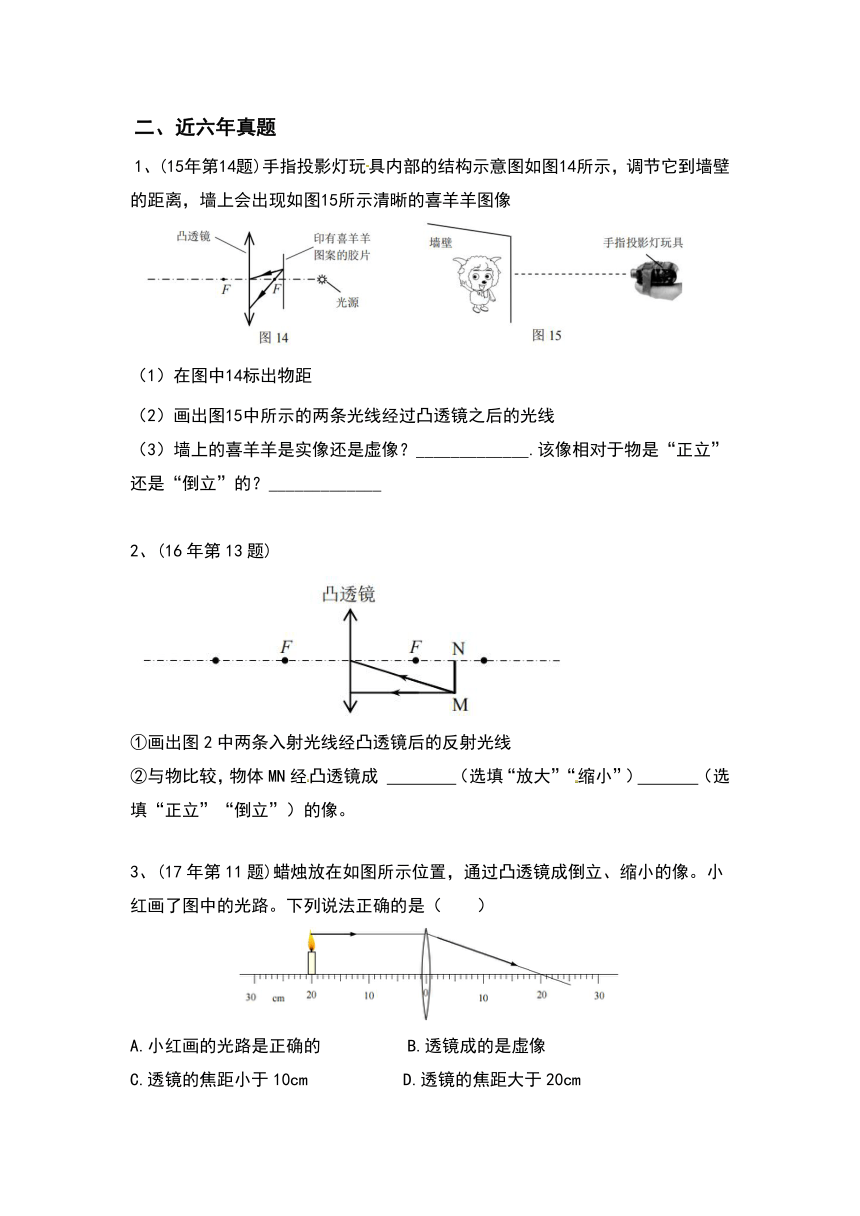

二、近六年真题
1、(15年第14题)手指投影灯玩具内部的结构示意图如图14所示，调节它到墙壁的距离，墙上会出现如图15所示清晰的喜羊羊图像
（1）在图中14标出物距
（2）画出图15中所示的两条光线经过凸透镜之后的光线
（3）墙上的喜羊羊是实像还是虚像？_____________.该像相对于物是“正立”还是“倒立”的？_____________
2、(16年第13题)
①画出图2中两条入射光线经凸透镜后的反射光线
②与物比较，物体MN经凸透镜成 （选填“放大”“缩小”） （选填“正立”“倒立”）的像。
3、(17年第11题)蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
4、（18年第12题）将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像. 图11是平行于主光轴的光线通过甲透镜的光路图，图12中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（ ）

5、（19年第14题）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是______透镜（选填“凹”或“凸”）
（3）用此望远镜观测月球时，月球经物镜成一个_______（选填“倒立”或“正立”）、_______（选填“放大”、“等大”或“缩小”）的像。
6、（20年第13题）如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴；
①凸透镜的焦距为______cm；
②画出光线b经光心后的光线
③物体MN经凸透镜成的像相对于物是______（选填“放大”“等大”“缩小”）的；
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动______________?
三、模拟演练
1、把高4cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成了2cm 高的像，物体离凸透镜的距离可能是（ ）
A.7.5 cm B.15cm C.4.5cm D.10cm
2、图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（　　）
　
A．
透镜不动，蜡烛、光屏靠近透镜
B．
透镜不动，蜡烛、光屏向右移动
　
C．
透镜、光屏都不动，蜡烛向右移动
D．
蜡烛、光屏都不动，透镜靠近光屏
3、图是投影仪成像示意图．其中凸透镜的作用是成 （填“等大”、“缩小”或“放大”）、 （填“正立”、“倒立”）的实像，平面镜的作用是 。如果图中h=40 cm，则凸透镜焦距不可能小于 cm．
4、蜡烛到透镜的距离小于焦距，发出的光经过透镜后，人看到了像．甲、乙两图示意了像AB的位置，其中示意正确的是________（选填“甲”或“乙”），其所成的像是_________（选填“实”或“虚”）像．
5、如图所示是小婷同学将两筒false、false套在一起制作的模型照相机，凸透镜的焦距是__________，当用来看false米处的景物时，在半透明纸上可得到清晰的__________（选填“放大”“缩小”）的__________（选填“虚”、“实”）像，再看近处物体，若还想在纸上得到清晰的像，应将纸筒false间的距离__________（选填“变大”、“变小”、“不变”）．
6、小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）请画出图中光线经过凸透镜的径迹．
（2）移动“F”光源和凸透镜的位置如图甲，请在图中标出物距u，移动光屏恰好得到一个清晰的像，请详细描述这个像的特点： ，用此规律可以制作 （选填“放大镜”、“照相机”、“投影仪”）．
（3）不改变“F”光源和透镜的位置，换一个焦距为5cm的凸透镜，为使光屏上得到一个清晰的像，应如何移动光屏? ．
7、如图乙中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其中一个焦点F的大致位置．
8、物点A发出两条光线经过凸透镜会聚于像点A′，请您在图中作出物点A发出的a光线经过凸透镜后的传播光路图。此时蜡烛成的是_____像（填“实”或“虚”）。
9、利用图所示装置探究“凸透镜成像的规律”，凸透镜的焦距为10cm。
（1）将图示中烛焰的焰心、镜的光心、光屏的中心调整至　 　。
（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像（像未画出），该像为　 　（选填“放大”、“缩小”或“等大”）的实像，生活中的　 　（选填“照相机”、“投影仪”或“放大镜”）利用了这个成像原理。
（3）保持光屏的位置不动，将蜡烛向左移动，要在光屏上成清晰的像，光屏应向　 　（选填“左”或“右“）移动。
（4）将蜡烛重新移回到图示位置，在光具座70cm刻度线处再放置一个相同的凸透镜，取走光屏，在第二个凸透镜右侧通过透镜可观察到烛焰的像，生活中的　 　（选填“显微镜”或“望远镜”）利用了这个成像原理，此时看到的烛焰是　 　（选填“正立”或“倒立”）的。



答案：
二、近六年真题
1、（1）（2）（3）实像、倒立
2、①②放大、倒立
3、C　
4、A　
5、（1）　（2）凹　（3）倒立、缩小
6、①3；② ③ 缩小 ④水平向左
三、模拟演练
1、B
2、B
3、放大、倒立、改变光路，使射向天花板的光能在屏幕上成像；20
4、甲；虚
5、(1)false；(2)缩小；(3)实；(4)变大
6、（1）；（2）倒立，放大，实像 投影仪（3）将光屏靠经凸透镜
7、
8、
9、（1）同一高度；（2）缩小；照相机；（3）左；（4）望远镜；倒立。
